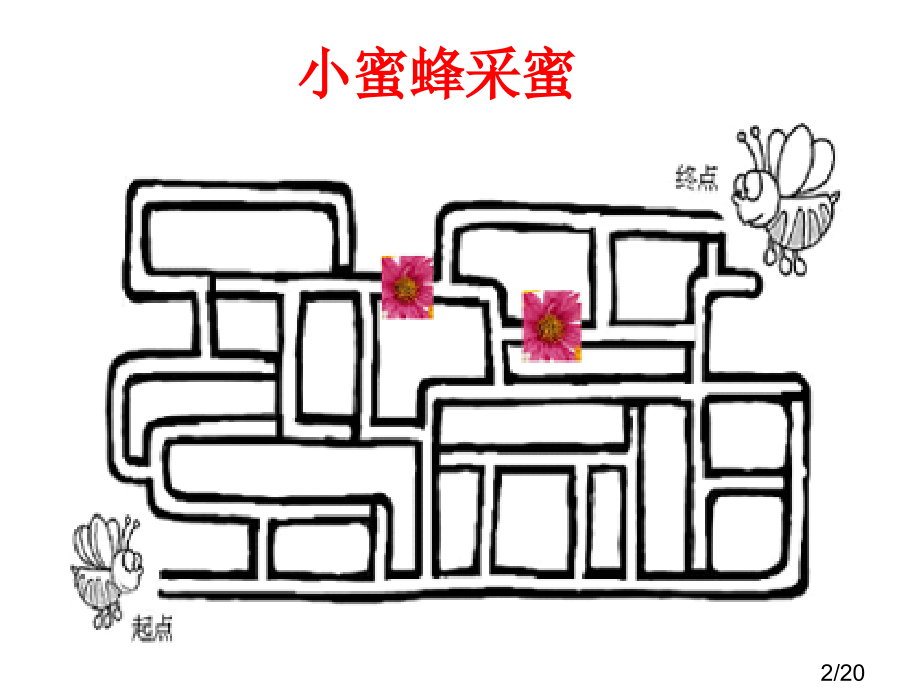

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,电路图复习-迷宫图,1/20,小蜜蜂采蜜,2/20,小蜜蜂能一次采到两朵花蜂蜜吗？,3/20,小蜜蜂能一次采到两朵花蜂蜜吗？,4/20,小蜜蜂能每次只采一朵花蜂蜜吗？,5/20,小蜜蜂能每次只采一朵花蜂蜜吗？,6/20,小蜜蜂能每次只采一朵花蜂蜜吗？,7/20,小蜜蜂会不会迷路采不到蜜？,8/20,小蜜蜂会不会迷路采不到蜜？,9/20,应用1：,如图所表示电路，若L1和L2,串联,，应闭合开关,，断开开关,；,第1题图,起点,终点,花朵,花朵,一次采两朵花,10/20,应用1：,如图所表示电路，若L1和L2,串联,，应闭合开关,，断开开关,；若L1和L2,并联,，应闭合开关,，断开开关,；,第1题图,起点,终点,花朵,花朵,每次只能采一朵花,11/20,应用1：,如图所表示电路，若L1和L2,串联,，应闭合开关,，断开开关,；若L1和L2,并联,，应闭合开关,，断开开关,；,第1题图,起点,终点,花朵,花朵,每次只能采一朵花,12/20,应用1：,如图所表示电路，若L1和L2串联，应闭合开关,，断开开关,；若L1和L2并联，应闭合开关,，断开开关,；,开关不能同时闭合，不然会烧坏,。,第1题图,不经过花朵,起点,终点,花朵,花朵,13/20,课堂练习：,1、如图所表示电路中，若要使两灯串联，应闭合开关,；若要使两灯并联，就要闭合开关_。,：,14/20,课堂练习,2、如图所表示电路图，以下说法中正确是(),AL1和L2并联时，开关S2只控制L2,BL1和L2并联时，开关S2同时控制L1和L2,CL1和L2串联时，开关S2同时控制L1和L2,DL1和L2串联时，开关S2只控制L1,第8题图,L,1,L,2,S,2,S,1,s1,s2,L1,L2,15/20,应用2：,在图5所表示电路中，、是三个电表。闭合开关S灯L1与L2串联，电路中,是电流表,图5,一次采两朵花,起点,终点,花朵,花朵,16/20,应用2：,在图5所表示电路中，、是三个电表。闭合开关S灯L1与L2并联，电路中,是电流表,图5,每次采一朵花,起点,终点,花朵,花朵,17/20,应用2：,在图5所表示电路中，、是三个电表。闭合开关S灯L1与L2并联，电路中,是电流表,图5,每次采一朵花,起点,终点,花朵,花朵,18/20,应用2：,在图5所表示电路中，、是三个电表。闭合开关S发觉电源短路了，则电路中,是电流表,图5,不经过花朵,起点,终点,花朵,花朵,19/20,课堂练习:请在图中“”内填上适当电表符号，并标明“”，“”接线柱。,20/20,
