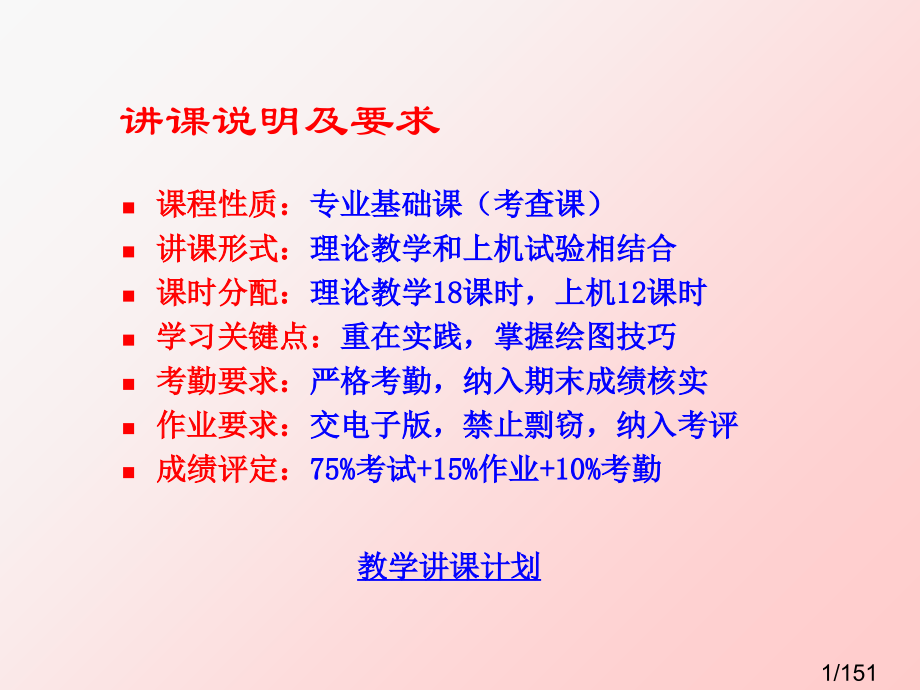

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,讲课说明及要求,课程性质：,专业基础课（考查课）,讲课形式：,理论教学和上机试验相结合,课时分配：,理论教学,18,课时，上机,12,课时,学习关键点：,重在实践，掌握绘图技巧,考勤要求：,严格考勤，纳入期末成绩核实,作业要求：,交电子版，禁止剽窃，纳入考评,成绩评定：,75%,考试,+15%,作业,+10%,考勤,教学讲课计划,1/151,计算机绘图教学安排,Ch1,第,1,章,AutoCAD,基础知识,第,2,章,AutoCAD,绘图入门,Ch2,第,3,章基本绘图命令,Ch3,第,4,章基本编辑命令,Ch4,第一次上机,Ch5,第,5,章图形属性信息查询,第,6,章文字注释与尺寸标注,2/151,计算机绘图教学安排,Ch6,第,7,章图块、外部参考和设计中心,第,8,章图形输出,Ch7,第二次上机,Ch8,第,9,章三维介绍,第,10,章综合实例讲解,Ch9,第三次上机,Ch10,上机考试,3/151,第,1,章,AutoCAD,基础知识,1.1,计算机绘图概述,1.2,AutoCAD,基础,环境、界面、概念与术语,4/151,1.1,计算机绘图概述,1.1.1,计算机绘图概念,所谓计算机绘图，就是把图形信息数字化，经过计算机存放、处理，并经过输出设备将图形显示或打印出来过程。,它含有高速度、高精度和灵活可控特点，使人们摆脱了长久以来尺规作图方式，在很大程度上提升了工作效率，降低了重复劳动量。而且有利于促进产品设计标准化、系列化、通用化。,计算机绘图是计算机辅助设计和制造（,CAD/CAM,）主要组成部分，广泛应用于机械、汽车、航空、造船、建筑、服装等各行各业。,5/151,1.1,计算机绘图概述,1.1.2 当前应用较广泛计算机绘图软件 平面绘图软件：美国Autodesk企业AutoCAD、华工KMCAD(开目)，北航海尔CAXA V2；,三维绘图软件：美国PTC企业Pro/Engineer、UGII、Solid Works、北航海尔CAXA V2/V3、大恒企业DHCAD等；,AutoCAD于1982年12月推出，其最初版本为R1.0，当前最新版本是，因为采取了更为严格反盗版技术，所以市场上盗版软件都不太好用。,此次教学采取AutoCAD汉字版。,6/151,1.2 AutoCAD,基础,1.2.1 AutoCAD,安装与开启,安装：,AutoCAD,普通在,Windows,环境下安装，步骤略。,开启：单击,AutoCAD,程序项或双击桌面上,AutoCAD,快捷图标将弹出,开启对话框,提供,4,种选择进入绘图环境；经过双击已经有,AutoCAD,图形文件（*,.dwg,）直接开启。,1.2.2 AutoCAD,界面,因为,AutoCAD,是基于,Windows,平台开发应用软件，所以它和,Office,用户界面相同，分为,6,个部分：标题栏、菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态栏,这六个部分已基本标准化。将鼠标悬浮在工具栏上，可自动显示名称。,7/151,1.2 AutoCAD,基础,1.2.3,基本概念与术语,1,、坐标系：,1,）世界坐标系统（,WCS,）,WCS,是默认坐标系统，其坐标原点（,0,，,0,，,0,）和坐标轴方向都不会改变。默认环境下作图时，是在,XY,平面上绘制，,Z,轴坐标由系统自动赋值为,0,，只需输入（,x,，,y,）坐标值。,2,）用户坐标系统（,UCS,）,在一些情况下，需使用用户坐标系（,UCS,），能够较方便画出所需求图形。,UCS,是依据用户实际需求，另新建一坐标系统，指定新坐标原点和坐标轴方向。,举例,4,8/151,1.2 AutoCAD,基础,1.2.3,基本概念与术语,2,、绘图单位：,有,mm,、英寸，屏幕单位不一定等于实际出图单位,默认下是采取,mm,，且按照,1,：,1,绘图。,3,、实体（对象）：,由基本绘图命令产生图形元素称为实体，如：由直线和矩形命令产生一样矩形，分别是,4,个和,1,个实体。,4,、图形幅面：,由,Limits,命令设置，可由,Zoom,命令来查看。,5,、图层：,一张图纸可看成是有多张透明纸叠加而成，每张透明纸可设置不一样线型、线宽、颜色，这种假想透明纸即成为,图层。,6,、自动追踪：,系统提供暂时辅助线以帮助定位。（含：极轴追踪与对象捕捉追踪）,9/151,第,2,章,AutoCAD,绘图入门,2.1,新建、打开与存放图形文件,2.2,绘图环境设置,2.3,基本操作入门,10/151,2.1,新建、打开与存放图形文件,2.1.1,新建图形文件（*,.dwg,）,方法有：在命令行直接输入,New,；打开“文件,”,菜单，点击新建，或输入,N,；使用快捷键,Ctrl+N,；,新建文件,对话框,包含，打开文件、新建文件、使用模板和使用向导，依据需要合理选择；,2.1.2,打开与存放图形文件（*,.dwg,）,命令：,Open/Save,，或菜单：文件,|,打开,/,保留，文件打开和第一次保留都会弹出对话框。,AutoCAD,能够同时打开多个文件，命令,Taskbar,能够设置应用程序显示文件方式（,0/1,）。保留图形文件时，一定要注意选择保留文件所在路径。,11/151,2.2,绘图环境设置,2.2.1,基本环境设置,绘图窗口颜色：,默认为黑色。可在“选项”对话框设置其它颜色，比如将绘图窗口修改成白色。,线型百分比因子：,命令,Ltscale,，当图幅较小（如,A4,、,A3,）时，可将线型百分比设置为,0.3,。经设置后，虚线、点画线等线型方可正常显示。,绘图界限：,命令,Limits,，下拉菜单：格式,|,图形界限，指定边界左下角坐标与右上角坐标。边界检验功效为开状态时，绘图不能超出边界，不然会提醒犯错。默认为关状态。设置好图形界限后，执行一下列图形缩放命令，显示图形界限（参见,2.3.1,图形显示操作）。,12/151,2.2,绘图环境设置,2.2.2,图层设置,命令：,Layer,菜单：格式,|,图层,图层工具栏以下：,其从左至右依次是：图层管理器、图层列表、置为当前层、上一图层。,经过图层工具栏可对图层状态进行控制，可相互切换当前层、控制一些图层可见性。,经过,图层管理器,，能够新建、修改和删除图层，对图层名称、颜色、线型、线宽等进行设置。,13/151,2.2,绘图环境设置,2.2.2,图层设置,图层名称：,每一个图层应含有相对应名称，命名清楚、明确，便于图层应用。,图层颜色：,每一个图层应含有一定颜色，能够区分不一样类别对象。,图层线型：,使用不一样线型区分不一样性质对象。,绘图时，经常要使用不一样线型，如实线、中心线（,Center,）、虚线,Hidden,等。,图层线宽：,AutoCAD,为用户提供了线宽功效，以使能够清楚表现出所画图形结构与形状。粗线宽度,0.3mm,。,举例,1,说明多个图层建立。,14/151,2.2,绘图环境设置,2.2.3,显示控制设置,主要是状态栏按钮状态设置：,捕捉模式、栅格显示、正交模式、对象捕捉、对象追踪、线宽显示等按钮开关状态设置。,15/151,2.3,基本操作入门,2.3.1,基本操作方法,一、对话框操作,有许多弹出对话框需要操作，对话框内容普通包含：文本框、列表框、选项卡（标签）、单项选择按钮（选项前为小圆圈）、复选框（选项前为小方框）、命令按钮。,二、命令调用操作,命令行输入、下拉菜单开启命令、工具栏点击图标、快捷菜单开启命令，这四种方式都能够开启调用命令。,三、图形显示操作,缩放：实时缩放（上下滚动鼠标滚轮）,：范围缩放（含,9,项下拉选项，详见下页）,平移：平行移动图形（按住鼠标滚轮移动鼠标）,16/151,Zoom,命令下包含,9,种不一样选项，其功效以下：,窗口缩放：,将窗口内图形放大，滚动鼠标中轮即可；,动态缩放：,经过可调整动态方框来放大图形；,比列缩放：,按照输入比列因子来缩放；,中心缩放：,经过中心点和确定百分比来缩放；,缩放对象：,选择某个对象放大到全屏幕；,放大：,放大一倍；,缩小：,缩小一倍；,全部缩放：,显示全部图形，若界限大于图形，则显示界限；,范围缩放：,显示全部图形刚好放大到全屏幕。,2.3,基本操作入门,17/151,四、指定点输入方式,绘制图形时，怎样准确地指定点坐标是绘图关键。当,AutoCAD,提醒“,指定点位置,”时，能够使用以下几个惯用有效方式指定点坐标：,鼠标光标直接指定点；用键盘直接输入绝对直角坐标（,10,，,45,）或相对直角坐标（,10,20,）指定点；直接距离输入法指定点；对象捕捉（追踪）直接在绘图区域内进行快捷准确指定点。,举例,5,：,2.3,基本操作入门,18/151,2.3,基本操作入门,2.3.2,辅助准确作图操作方法,在开始绘制对象时，只能经过鼠标随意点取来选择坐标点。但这种方法极难准确指定某一位置，总会存在误差。所以,AutoCAD,提供了一系列能来准确定位光标辅助绘图功效。,正交模式,：,可快捷准确画出水平、竖直直线。,在绘制图形过程中，经常要将点定位到一些图形中特殊几何点，比如端点、中点、圆心和交点等。使用对象捕捉、追踪功效快捷准确捕捉对象上这些几何点。经过“,对象捕捉对话框,”进行设置。,对象捕捉：,可将光标强制性地准确定位在已存在对象特定点或特定位置上。（相对基点对象捕捉,fro,）,19/151,2.3,基本操作入门,2.3.2,辅助准确作图操作方法,自动追踪：,可利用屏幕上出现追踪线，在准确位置和角度上创建对象。分为极轴追踪和对象捕捉追踪。,对象捕捉追踪,启用后，在拟捕捉对象处稍作停留，再移动鼠标，则沿捕捉到对象延伸出一虚线，在此虚线上准确确定定位点。,举例,1,、,例,6,演示正交模式、自动对象捕捉和自动追踪实际操作过程。,绘图命令执行过程中，可随时修改对象捕捉模式。,20/151,开启窗口,21/151,新建窗口,22/151,图层管理器对话框：,图层管理器,23/151,对象捕捉设置,对象捕捉设置对话框：,24/151,本章小节,本章从计算机绘图概述开始，讲述了,AutoCAD,基础知识和绘图入门等，进入了,AutoCAD,绘图入门篇。,本章重点是掌握基本绘图环境设置和辅助准确作图操作技巧，为以后作图打下基础。,25/151,第一次课后练习题,第一步,新建文件，设置绘图环境。图幅界限设置，命令：,Limits,，,A4,幅面大小,297210,，设置完后用范围缩放功效，将所设置绘图界限区域缩放到屏幕正中间；,第二步,建立图层，命令：,Layer,，建立粗实线层、细线层，设定每个图层颜色、线型、线宽；,第三步,绘制图纸幅面线、图框线和标题栏，用直线,Line,命令；,保留文件名称：学号姓名,.dwg,发送电子邮件：,qyzsb,26/151,第一次课后练习题,27/151,第,3,章,基本绘图命令,3.1,点,绘制,3.2,线绘制,3.3,多边形绘制,3.4,圆弧、圆绘制,3.5,椭圆、椭圆弧绘制,3.6,图案填充,28/151,全部,AutoCAD,图形都是由对象组成，这些对象大多是简单二维对象。本章中将这些二维对象归为两类：简单对象和较复杂对象。简单对象包含：点、线、圆、圆弧、椭圆和椭圆弧。,课前说明,29/151,绘图工具栏、绘图菜单介绍,直线,结构线,多段线,多边形,画圆弧、画圆,样条曲线,画椭圆、椭圆弧,插入快、创建快,点,填充图案,文字标注,30/151,3.1,点绘制,点（,Point,）是组成图形元素最基本对象,点样式设置：,格式,|,点样式；,绘制单点：,Point,或绘图,|,点；执行该命令后，即会按照当前设置点样式绘制一个点；,等分点：,绘图,|,点,|,定数等分，如选取,80,线段，分,4,等份，则中间出现,3,个点，,每次只对一个对象进行操作；,等距点：,绘图,|,点,|,定距等分，如选取,100,线段，输入,30,，则出现,3,个点，余下,10,，,放置点起始位置应从离对象选取点较近端点开始。,“,点样式”对话框,31/151,3.2,线绘制,3.2.1,直线绘制,直线是图形中最常见、最简单实体，,50%,以上图形是由直线组成。,直线（,Line,）,绘制一条直线，每一直线段为一个独立对象；,注意：输入选项,C,，可自行封闭并结束命令。在缺省情况下，直接空按回车，直线第一点是上次绘制直线端点或圆弧端点，并沿切线方向；,3.2.2,射线绘制,射线（,Ray,）,绘制一端无限延伸射线，可作为投影辅助线；,32/151,3.2,线绘制,3.2.3,结构线绘制,命令：,Xline,、绘图,|,结构线。命令行提醒以下：,Xline,指定点,水平,H/,垂直,V/,角度,A/,二等分,B/,偏移,O*,取消*,结构线无限延伸，普通用作辅助线，绘图完成后应及时擦除。,3.2.4,多线（平行线）绘制,命令：,Mline,，绘图,|,多线；,该命令最多可产生,16,条各具颜色和线型平行线，能够设置“调整、百分比和样式”。对其单独每条线作编辑时（比如倒角、圆角），需进行分解。,绘制轴类零件图时，利用此命令较为便捷。,33/151,3.2,线绘制,3.2.5,样条曲线绘制,样条曲线就是经过一系列给定点光滑曲线。绘制样条曲线命令为,Spline,，指定样条曲线上三点，确定起始、结束点切线方向，即可完成一条样条曲线绘制。,使用,Spline,命令对象选项亦可将一条经样条曲线拟合命令：,Pline,过多段线转化为真正样条曲线。和拟合样条相比，样条曲线含有更高精度，占用内存和磁盘空间也更少。,例,9,34/151,3.3,多边形绘制,3.3.1,多段线（多义线）绘制,多段线在,AutoCAD,中是比较惯用一个实体对象。它为用户提供了方便快捷绘图方式。,命令：,Pline,，绘图,|,多段线。,绘制多段线时，线宽、线样均可自由灵活调整，且其组合成是一个实体。当线宽大于,0,时，若绘制闭合多段线，一定要选择闭合选项。例,10,35/151,3.3.2,矩形绘制,矩形,：,Rectang,，输入矩形两个角点坐标即可,第二角点,第一角点,也可直接在屏幕上点取两个角点，矩形命令有五个参数，即倒角、标高、圆角、厚度和宽度，用来设置矩形特征。,3.3,多边形绘制,36/151,3.3.3,正多边形绘制,正多边形：,Polygon,，有定边法、外接法和内切法，边数目由用户指定，默认为正四边形。,定边法,指定正多边形一条边两个端点；,内接于圆,指定外接圆圆心和半径；,外切于圆,指定内切圆圆心和半径。,例,11,：,（,a,）定边法（,b,）内接于圆（,c,）外切于圆,3.3,多边形绘制,37/151,3.4,圆弧、圆绘制,3.4.1 圆弧绘制,圆弧也是图形中常见图形元素之一。绘制圆弧（Arc）有各种方式，可根据需要可任选：工具栏,端点仅确定终点方向,角度0 顺时针画弧,长度0 画大弧,半径0 画大弧,与上一直线（弧）相切连接画弧（当上一次操作为画直线或弧，激活画弧命令，直接空回车）。,38/151,3.4,圆弧、圆绘制,3.4.2,圆绘制,圆是工程绘图中另一个常见基本实体，能够用来表示柱、轴、轮、孔等。绘制圆（,Circle,）有各种方式，依据已了解几何条件选择最适当方式：工具栏,举例,1,、,例,7,、例,23,、例,24,说明圆、圆弧绘制过程,39/151,3.5,椭圆、椭圆弧绘制,绘制椭圆和椭圆弧命令均为,Ellipse,只是选项不一样。要绘制椭圆弧，先结构一母体椭圆，然后再给出椭圆弧所要求夹角或其它参数。,绘制椭圆（椭圆弧）方式：工具栏,椭圆绘图菜单：,40/151,3.6,图案填充,在机械工程图中，表示一个剖切区域，或者为了区分复杂剖面图形各部分零件，可使用图案填充加以表示。,命令：,Bhatch,，指在一封闭区域内填充剖面线，,可选定剖面线图案、线型和方向等，其操作对话框如右所表示：,41/151,3.6,图案填充,填充区域边界定义：,1：利用“拾取点”按钮，在需要填充图案区域内点击选取。,2：利用“选择对象”按钮，选择需要填充图案对象，所选取对象必须形成一个或几个封闭区域。,定义边界时，普通使用“拾取点”方法。,填充图案选择：,点击对话框中“图案”后 按钮，选择,ANSI,选项卡中第一项,ANSI31,图案。,调整设置填充角度和填充百分比，以使填充图案符合实际所需。,42/151,绘图实例,实例1、7、8,43/151,本章小节,本章主要讲述了,AutoCAD,简单图形绘制命令，是基本绘图基础，要求经过多练习来掌握,，,重点是绘制过程中操作技巧。,44/151,第二次课后练习题,KT,班机类,书本,P155,图,4-18,（,a,）,要求：,1,、完整画出主、俯、左三个视图,2,、尺寸不需要标注,3,、保留文件名称：学号姓名,.dwg,4,、发送电子邮件：,qyzsb,45/151,第二次课后练习题,KT,班机类,46/151,第二次课后练习题,Y,班,书本,P55,图,3-33,要求：,1,、完整画出图形,2,、尺寸不需要标注,3,、保留文件名称：学号姓名,.dwg,4,、发送电子邮件：,qyzsb,47/151,第二次课后练习题,Y,班,48/151,第,4,章 基本编辑命令,4.1,对象选择方法,4.2,复制类基本编辑命令,4.3,改变类基本编辑命令,4.4,修改类基本编辑命令,4.5,高级编辑技巧,4.6,实例,49/151,单纯地使用绘图命令只能绘制一些简单基本图形，要想取得理想复杂图形，就必须借助于图形编辑命令对基本图形对象进行位置、形状编辑调整。,许多情况下，一些图形编辑命令能够替换基本绘图命令进行绘制图形，并可使绘图愈加紧捷方便。,课前说明,50/151,修改工具栏介绍,擦除,复制,镜像,偏移,阵列,移动,旋转,缩放,拉伸,修剪,延伸,打断于点,打断,倒角,倒圆角,炸开,51/151,4.1,对象选择方法,建立选择集：,对图形进行编辑，首先要选择编辑对象，需要选择一个或多个拟编辑对象，以此来建立选择集。,实体选择：,选择实体普通有三种方法：单击选取、矩形框选取、“快速选择”。矩形框选取又分两种不一样方式：窗口方式和交叉方式。其中单击选取、矩形框选取两种方法最为惯用。,进入选择状态时，光标变成小方格。当对象被选中时，该实体将呈高亮显示，即组成实体边界轮廓线变成虚线，与其它未被选中实体以示区分。,取消选取：,按,Esc,即可，单个取消“,Shift,键单击点取”,52/151,4.2,复制类基本编辑命令,在,AutoCAD,中，可将基本编辑命令大致分为三大类：复制类编辑命令、改变类编辑命令及修改类编辑命令。,4.2.1,第一大类：复制类编辑命令,删除命令,：,Erase,，或键盘上按,Delete,键。,“,Shift,键点取”可调整删除对象选择集。,复制类编辑命令,主要有：,Copy,（复制）、,Mirror,（镜像）、,Offset,（偏移）、,Array,（阵列）。,复制命令（,Copy,）,将一个或多个被选中图形对象复制一个或多个。在操作时，对象选定后，先指定复制对象基点，再给定目标位置点（即复制点），连续给定其它点，即可进行多个复制。（,与“,Ctrl+C”,区分,）,例,12,53/151,4.2,复制类基本编辑命令,镜像命令（,Mirror,）,按给定对称线进行镜像复制，从而创建对称图形。可选项,Y,删除原图、,N,保留原图，文字镜像显示控制命令,Mirrtext,可选项,0,不镜像、,1,镜像。（,对称线仅仅是一条辅助线，实质上能够并不存在,）,例,12,在绘图过程中，经常会碰到一些对称图形。比如机械零件中轴，其上下两部分往往是完全对称，,例,8,。,偏移命令（,Offset,）,平行复制某一对象图形，有两种偏移方式：给定距离和经过点。,使用该命令能够创建一个与选定对象类似新对象，并把它放置在原对象内侧或外侧。执行命令时，选择对象方式仅有单击直接选取方法。,例,12,54/151,4.2,复制类基本编辑命令,阵列命令（,Array,）,复制若干相同且有规律分布图形结构，生成新图形与原对象含有相同属性。,该命令是在,阵列对话框,中进行设置，分两种方式：,1,、,矩形阵列：,是创建由选定对象副本按指定行数和列数阵列，即按照网格行列方式进行实体复制。,需给定行数、列数、行间距以及列间距等参数；,2,、,环形阵列：,创建将所选择目标按圆周等距排列，即经过围绕圆心复制选定对象来创建阵列。,需给定阵列中心点、阵列个数、阵列总张角以及阵列时是否旋转等参数。,例,12,55/151,4.3,改变类基本编辑命令,4.3.2,第二大类：改变类编辑命令,改变类编辑命令,主要有：,Move,（移动）、,Rotate,（旋转）、,Scale,（百分比缩放）、,Strech,（拉伸）、,Lengthen,（拉长）。,移动命令（,Move,）,移动一个或多个被选对象；,在绘制图形过程中，假如绘制图形位置不满足要求，能够使用,Move,命令将图形移到适当位置，即对象重定位。,旋转命令（,Rotate,）,将被选对象绕指定基点为中心旋转一个角度（可给定旋转角，也可用参考角方式，旋转角度有正负之分）；,56/151,4.3,改变类基本编辑命令,百分比缩放命令（,Scale,）,用于改变图形真实大小；,在工程制图中，经常需要按百分比缩放图形中实体。比如，对于一些复杂或细小图形，当结构表示不清楚时，时惯用局部放大来表示。（,与缩放区分,）,拉伸命令（,Stretch,）,用于对图形某一局部进行拉伸、压缩、移动或变形（,对局部选取必须用交叉方式,）,已绘制图形，有时需要移动部分图形位置，但这些元素与图形中其它实体有位置上关系，此时能够用拉伸命令。,例,12,拉长命令（,Lengthen,）,用于将线段拉长（亦可缩短）至某一指定尺寸。,57/151,4.4,修改类基本编辑命令,4.3.3,第三大类：修改类编辑命令,修改类编辑命令,主要有：,Trim,（修剪）、,Extend,（延伸）、,Break,（打断）、,Chamfer,（倒角）、,Fillet,（倒圆角）、,Explode,（分解）。,修剪命令（,Trim,）,在给定边界处修剪图线，剪切边同时也可作为被剪切边，也可设置修剪边延伸模式；,修剪命令合理使用，能够方便快捷地对图形实体进行编辑处理，到达符合实际需要图形实体；,例,12,延伸命令（,Extend,）,将图线延长至某一指定边界，界限边也能够作为延伸对象，操作与修剪命令类似；,例,12,58/151,4.4,修改类基本编辑命令,打断命令（,Break,）,将选定图线在给定点断开,在绘图过程中，有时需要将一个实体（如直线）从某一点断开，即可使用打断命令。应注意圆断开，顺时针和逆时针方式有不一样结果,倒角命令（,Chamfer,）,给定两切矩（可相同）对相交两线段倒角（注意修剪与不修剪模式区分、以及选项多段线倒角情况）；,圆角命令（,Fillet,）,与倒角命令类似，给定圆角半径对相交两线段倒圆角。,倒角与倒圆角命令是,AutoCAD,中非常有用对象编辑命令，使用频率较高。,例,12,、,例第一次上机用图,、例,24,59/151,4.4,修改类基本编辑命令,分解命令（,Explode,）,可将矩形、多段线、正多边形、剖面线、块、尺寸标注等实体对象分解成单个对象，方便于编辑和修改。,比如：,将尺寸标注线分解，能够单独使用其中箭头，或单独编辑其中尺寸数字等等。,多线绘制平行线，倒角时需先分解。,60/151,4.5,高级编辑技巧,4.5.1,夹点编辑,在编辑过程中，经常要复制、移动、拉伸、旋转或缩放各种实体，除了前面介绍各种编辑方法外，,AutoCAD,还能够以夹点模式快捷地进行编辑操作。实体被选中后，会出现若干个带颜色小方框，这些小方框称为夹点。（例,26,：,常见实体夹点显示方式,）,夹点编辑：,即对图形中蓝色小夹点进行编辑（被选中夹点以红色显示：热点），能够经过空格键循环选择拉伸、移动、旋转、缩放和镜像图形等操作。,直线夹点编辑：,选取直线即出现两个端点和中点，用鼠标拖着中间夹点可移动直线，拖住两端夹点可延长或旋转直线。例,25,61/151,4.5,高级编辑技巧,4.5.2,对象特征管理器,功效：对一个操作对象进行特征修改。选中对象并双击，将会弹出对象特征管理器，不一样对象“特征”面板显示不一样形态。,利用“特征”管理器，能够查看和修改对象各项属性。,对象各项属性能够经过“特征匹配”复制给另一对象，就好比如格式刷功用。,62/151,4.6,实例例,8,63/151,4.6,实例例,1,64/151,阵列对话框,65/151,常见实体夹点显示方式例,26,66/151,本章小节,本章主要讲述了,AutoCAD,图形编辑命令，是绘图主要基础，要求经过多练习来掌握，重点是编辑过程中操作技巧。,绘图命令与编辑命令熟练结合应用将会在很大程度上提升绘图质量和效率。,67/151,第三次课后练习题,KT,班,书本,P50,图,2,42,（,h,）,要求：,1,、完整画出平面图形,2,、尺寸不需要标注,3,、保留文件名称：学号姓名,.dwg,4,、发送电子邮件：,qyzsb,68/151,第三次课后练习题,KT,班,69/151,第三次课后练习题,Y,班,书本,P65,图,4-5,绘制支座三视图,要求：,1,、完整画出图形,2,、尺寸不需要标注,3,、保留文件名称：学号姓名,.dwg,4,、发送电子邮件：,qyzsb,70/151,第三次课后练习题,Y,班,71/151,第,5,章 图形属性信息查询,5.1,距离、面积和点坐标查询,5.2,列表显示与文件状态查询,72/151,5.1,距离、面积和点坐标查询,在绘图过程中，往往需要了解已经绘制图形元素一些属性信息，这时就能够利用,AutoCAD,属性查询功效来实现。查询功效可方便查询两点间距离、图形面积、点坐标以及实体属性列表等图形属性信息。,距离查询：,菜单“工具”,|“,查询”,|“,距离”，能够查询指定两点之间直线距离，以及该直线与,X,轴夹角。,73/151,5.1,距离、面积和点坐标查询,面积查询：,菜单“工具”,|“,查询”,|“,面积”，能够查询由若干点所确定区域（或由指定实体所围成区域）面积和周长，还能够对面积进行加减运算。,点坐标查询：,菜单“工具”,|“,查询”,|“,点坐标”，能够查询指定点坐标值，也能够经过该命令指定点，再进行该点相对坐标（）调用。,74/151,5.2,列表显示与文件状态查询,列表显示：,菜单“工具”,|“,查询”,|“,列表显示”，可用来查询所选择实体类型、所属图层、空间等特征参数，并可方便检验查对所选实体特征参数是否正确。,文件状态查询：,菜单“工具”,|“,查询”,|“,状态”，可用来查询当前图形文件特征信息，详细包含：,文件名称、图纸大小、图层信息、栅格间距，捕捉分辨率、内存空间,等。了解这些特征信息对于控制图形绘制、显示和打印输出都很有意义。,75/151,第,6,章 文字注释与尺寸标注,6.1,文字注释,6.2,尺寸标注,6.3,形位公差标注,6.4,实例,76/151,6.1,文字注释,6.1.1,文字输入与编辑,AutoCAD,文字输入有两种方式：单行文字和多行文字。前者主要用于一些不需要各种字体或简短多行输入，它每一行都是一个单独文字对象。后者多用于成段文字输入和编辑，其功效较强。,命令：,Text,（单行）、,Mtext,（多行）,多行文字编辑器对话框以下：,经过该对话框输入字符，也可输入特殊字符（见后节）。,文字编辑命令：,Ddedit,，或直接双击需编辑文字。,77/151,6.1,文字注释,AutoCAD,系统提供了各种文字对齐方式，其默认方式为,左对齐,方式，其它对齐方式有：,对齐,(A)/,调整,(F)/,中心,(C)/,中间,(M)/,右,(R)/,左上,(TL)/,中上,(TC)/,右上,(TR)/,左中,(ML)/,正中,(MC)/,右中,(MR)/,左下,(BL)/,中下,(BC)/,右下,(BR),注意：,A,、,F,使用区分。,A,经过调整,文字高度,来使之适合于两点之间，,F,则经过调整,文字框宽度,来适合文字高度。,普通情况下选取正中（,MC,）对正方式注释文字。,78/151,6.1,文字注释,6.1.2,设置文字样式,系统只提供了一个,standard,样式，有时无法满足用户对不一样字体或不一样字号等特殊文字形式要求，所以要设置符适用户要求文字样式。设置文字样式是进行文字注释与尺寸标注首要任务。,命令：,Style,，菜单“格式”,|“,文字样式”，弹出,文字样式对话框,，包含样式名、字体、效果和预览等选项组。,一些情况下，输入文字不能够正常显示，此时就需要正确设置该文字所属文字样式。例：训练,79/151,6.1,文字注释,6.1.3,特殊符号输入,两种输入方式，即,%,引导法,和,字符映射表,，分别介绍以下。,%,对照表：,%d,角度符号“,”,；,%p,正负符号“,”,；,%c,直径符号“,”,；,字符映射表：在多行文字编辑对话框中，单击右键选择符号,|,其它，即弹出右图字符映射表。,80/151,6.2,尺寸标注,6.2.1,尺寸标注概述,在绘图过程中，仅完成了图形绘制工作，只能反应图形形状。实际设计过程中不但要知道对象形状，还要对各个对象真实大小给出明确定义，这就需要对图形进行标注。,AutoCAD,提供了一套完整尺寸标注命令，它能够自动检测尺寸大小，不过其精度要靠用户来设置。其,标注,工具栏和,标注,菜单分别如右图。,尺寸组成：一个完整尺寸普通由尺寸界限、尺寸线、尺寸数字和尺寸线终端符号组成。,尺寸标注类型包含：线性尺寸、径向尺寸、坐标类尺寸、角度尺寸和旁注型尺寸。标注尺寸时，要充分利用捕捉功效，快速准确拾取定义点。,81/151,点击工具栏上图标，弹出如右对话框，经过该对话框，能够在默认标准样式基础上建立新标注样式，以适应用户需要。,6.2,尺寸标注,6.2.2,设置尺寸标注样式,要使标注满足要求，必须在进行标注前进行标注样式设置。,82/151,6.2,尺寸标注,点击“新建”按钮，弹出下左所表示对话框，设置完成后单击继续，则弹出下右所表示对话框：,83/151,6.2,尺寸标注,AutoCAD,提供了多个尺寸标注系统变量来控制标注方式，这些变量经过“标注样式管理器”对话框可直观地进行设置，详细包含：,直线,含尺寸线、尺寸界限；,符号和箭头,含箭头、圆心标识、弧长符号、半径标注折弯；,文字,含文字外观,、文字位置,、文字对齐方式；,调整,含尺寸线、尺寸界限、标注文字间相互位置关系；,主单位,含线性标注、测量单位百分比、角度标注、消零,；,换算单位,用于设置换算单位乘数、格式与精度；,公差,用于设置尺寸公差格式、值与精度，仅为尺寸公差，而不是形位公差。,84/151,6.2,尺寸标注,6.2.3,尺寸标注类型及标注方法,依次点选标注工具栏上图标，即可按照命令提醒完成尺寸标注。但应该,注意,以下几点：,1.,线性与角度等标注文字对齐方式不能同时满足，需单独设置；,2.,标注含有手动、半自动与快速标注三种，使用时应灵活掌握；,3.,标注自动产生前后缀及尺寸公差值只能产生在系统测量值上。,标注样式,样式控制,标注更新,编辑文字,编辑标注,圆心标识,公差标注,快速引线,连续标注,基线标注,快速标注,角度标注,直径标注,半径标注,坐标标注,对齐标注,线性标注,85/151,6.2,尺寸标注,6.2.4,尺寸标注编辑,完成尺寸标注创建后，还能够对标注尺寸文字、位置及样式等进行编辑。,AutoCAD,提供了各种编辑尺寸标注方法。以下是惯用两种编辑方法：,夹点编辑：,选择拟编辑尺寸，经过其夹点，能够对其尺寸线、尺寸界限和尺寸文字位置进行移动。,特征编辑：,经过对象特征管理器选项板，能够依据需要更改尺寸标注相关参数。惯用作尺寸文字修改。,86/151,6.3,形位公差标注,形位公差是机械图形中主要组成部分，是工程图加工和装配主要依据。,命令：,Tolerance,，其对话框以下，点击每一个黑色小方格都能够出现备选择公差符号，在白色长方格中输入公差值即可。形位公差标注常与快速引线结合使用。,87/151,实例讲解例,8,88/151,实例讲解例,1,89/151,实例讲解例,13,90/151,实例讲解例,14,91/151,实例讲解第五次课后练习题,92/151,文字样式设置窗口,93/151,本章小节,主要讲述了图形属性查阅方法、文字注释以及尺寸和形位公差标注方法。,重点,是文字注释和尺寸标注，要求经过多练习来掌握。,94/151,第四次课后练习题,KT,班,书本,P200,图,6-1,（,b,）,要求：,1,、画出零件图样主视图,2,、标注尺寸，技术要求不标注。,3,、保留文件名称：学号姓名,.dwg,4,、发送电子邮件：,qyzsb,95/151,第四次课后练习题,KT,班,96/151,第四次课后练习题,Y,班,书本,P112,图,6-12,轮架,要求：,1,、完整画出平面图形,2,、尺寸需要标注,3,、保留文件名称：学号姓名,.dwg,4,、发送电子邮件：,qyzsb,97/151,第四次课后练习题,Y,班,98/151,第,7,章 图块、外部参考和设计中心,7.1,图块创建与保留,7.2,图块引用与编辑,7.3,图块属性创建、编辑与引用,7.4,外部参考引用与编辑,7.5,设计中心使用,99/151,7.1,图块创建与保留,7.1.1,图块概念和特点,概念：,图块是将一个或多个实体组合在一起而生成一个独立图形实体。图块是系统提供给用户主要工具。,图块,特点,以下,：,可建立惯用符号、标准件、零部件,图库,，而且能够,共享,；,用图块替换文件中相同图形实体，使绘图和编辑变得,方便,和,快捷,；,改变原图块在,xyz,方向百分比和角度，能够得到,多变,新图块；,图块引用能够,节约磁盘,空间；,100/151,7.1,图块创建与保留,图块中还能够,嵌套,图块；,便于修改和数据管理；,插入到文件中图块将,保留原有图层,，零图层内容将移动当前图层中；,插入图块是,一个实体,，“,炸开,”后才能够独立编辑；,在当前图形文件中定义图块,存在于当前文件中,，只有保留为独立文件，才能够共享。,101/151,7.1,图块创建与保留,7.1.2,图块创建,命令：,Block/Bmake,，绘图工具栏 ；,功效：,将图形中部分实体定义成图块；,执行命令后，弹出右图对话框，要求用户确定,图块名称、块插入基准点和块中对象,，即完成了图块定义，原对象能够保留或转化成图块，或者删除。,举例,15,102/151,7.1,图块创建与保留,7.1.3,图块存放,用,Block,命令创建图块，只能使用于当前文件中。假如要使其它文件也能够引用它，则必须用,写块,命令使其成为独立图块图形文件。,命令：,Wblock,，弹出右图对话框。,举例,15,103/151,7.2,图块引用与编辑,7.2.1,图块引用,命令：,Insert/Ddinsert/,；弹出下列图对话框，要求用户指定要引用图块名、插入点、缩放百分比和旋转角度。,104/151,7.2,图块引用与编辑,图块引用后效果,x,、,y,方向比列分别为,1,和,1.5,，基点在圆心，得到椭圆；,按原图,1:1,引用；,旋转了一个角度，比列未变；,105/151,7.2,图块引用与编辑,7.2.2,图块阵列引用,在,AutoCAD,中还提供了一个引用块方式，就像混合使用块引用和阵列命令一样以矩形阵列方式一次引用多个块。,命令：,Minsert,，将图块进行阵列引用，要求用户确定图块插入点、比列、旋转角度，以及阵列参数，包含阵列,行数,、,列数,和,间距,等。,注意：,先引用再阵列,和,阵列引用,异同,：,二者都能够到达阵列图形目标；前者得到
