Eliminator 桥面防水.doc

Eliminator防水粘结体系
技术手册

（编号：ZD-JZ-0010-JS-0010）

重庆中交科技股份有限公司
技术中心编制

4

Eliminator防水粘结体系

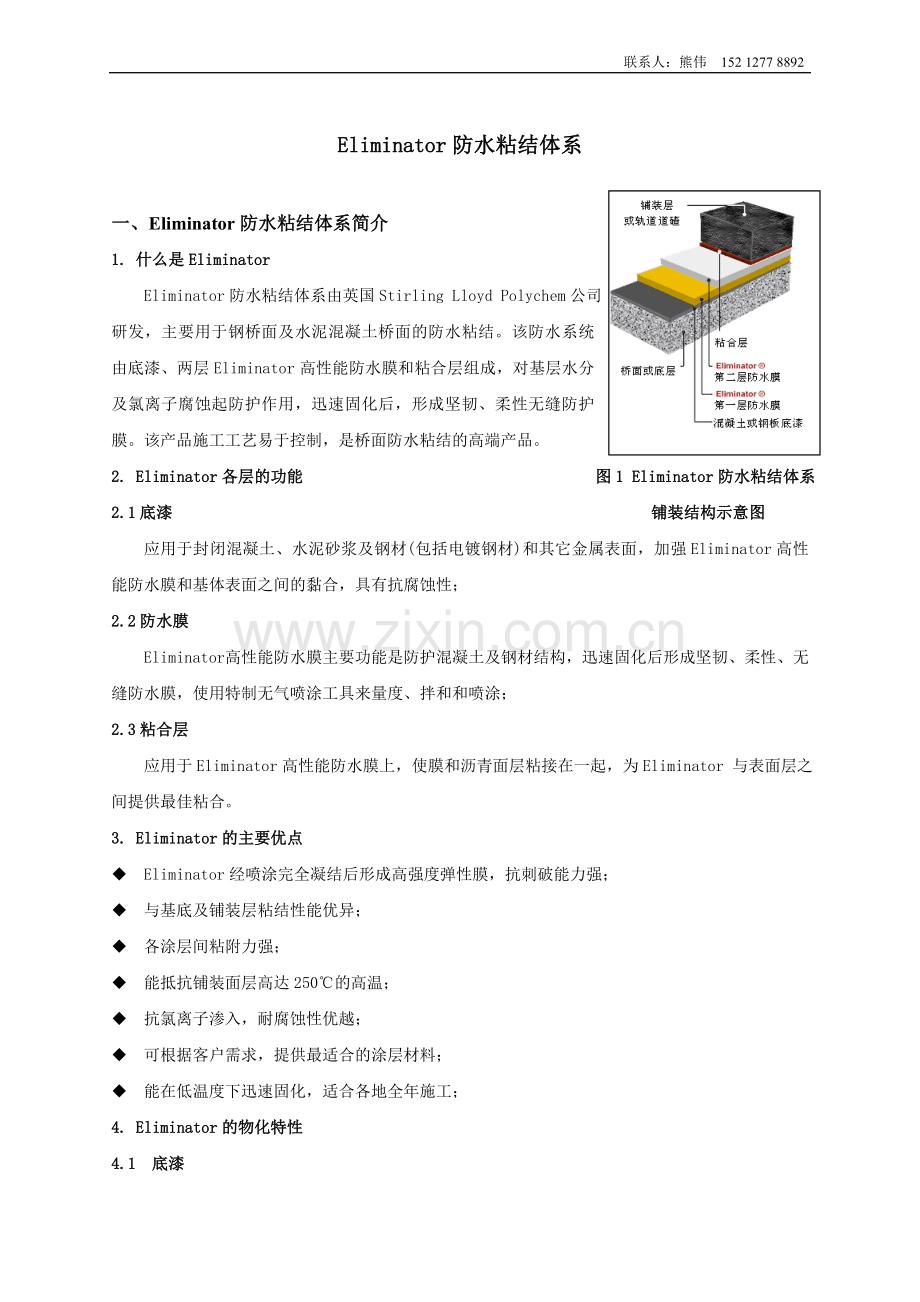

一、Eliminator防水粘结体系简介
1. 什么是Eliminator
Eliminator防水粘结体系由英国Stirling Lloyd Polychem公司研发，主要用于钢桥面及水泥混凝土桥面的防水粘结。该防水系统由底漆、两层Eliminator高性能防水膜和粘合层组成，对基层水分及氯离子腐蚀起防护作用，迅速固化后，形成坚韧、柔性无缝防护膜。该产品施工工艺易于控制，是桥面防水粘结的高端产品。
2. Eliminator各层的功能 图1 Eliminator防水粘结体系
2.1底漆 铺装结构示意图
应用于封闭混凝土、水泥砂浆及钢材(包括电镀钢材)和其它金属表面，加强Eliminator高性能防水膜和基体表面之间的黏合，具有抗腐蚀性；
2.2防水膜
Eliminator 高性能防水膜主要功能是防护混凝土及钢材结构，迅速固化后形成坚韧、柔性、无缝防水膜，使用特制无气喷涂工具来量度、拌和和喷涂；
2.3粘合层
应用于Eliminator高性能防水膜上，使膜和沥青面层粘接在一起，为Eliminator 与表面层之间提供最佳粘合。
3. Eliminator的主要优点
u Eliminator经喷涂完全凝结后形成高强度弹性膜，抗刺破能力强；
u 与基底及铺装层粘结性能优异；
u 各涂层间粘附力强；
u 能抵抗铺装面层高达250℃的高温；
u 抗氯离子渗入，耐腐蚀性优越；
u 可根据客户需求，提供最适合的涂层材料；
u 能在低温度下迅速固化，适合各地全年施工；
4. Eliminator的物化特性
4.1 底漆
u Zed S94底漆：是一种在空气中自然固化的、溶剂型、单组份的锌磷酸盐防腐底漆，用于钢板；
u PA1底漆：是单一成份的溶剂型甲基丙烯酸甲酯树脂，用于环境温度5℃以上的水泥混凝土及水泥砂浆基面；
u PAR1底漆：是一种无溶剂、高反应型的甲基丙烯酸甲酯树脂，用于环境温度不超过30℃的水泥混凝土及水泥砂浆基面。PAR1底漆有夏季型和冬季型，两者的分别在于固化过程的不同。
注：底漆的选择取决于基面类型和天气情况。
4.2 防水膜
Eliminator 防水涂膜颜色一般首层为黄色，次层为白色或灰色。可分为喷洒式及手涂式。
u 喷洒式：双组分、无溶剂的甲基丙烯酸甲酯树脂，由A组分和B组分构成；
u 手涂式：单一组分、无溶剂的甲基丙烯酸甲酯树脂，仅用作修补材料及难接近区域使用。
4.3粘合剂
u Tack Coat 2号胶粘剂：是一种单组份、溶剂型的高强度甲基丙烯酸酯共聚体热熔胶粘合剂，用于铺装层下层材料为浇注式沥青混凝土；
u Bond Coat SA1030胶粘剂：是一种聚合物改性沥青基热熔胶粘合剂，用于铺装层下层材料为碾压沥青混凝土。
5. Eliminator的主要用途
u 钢桥面的防水粘结；
u 水泥混凝土桥面的防水粘结；
u 隧道、涵洞、轻轨等的防腐处理。
二、Eliminator防水粘结体系的施工工艺
1. 基面处理
彻底处理好基材表面是任何防水系统的成功因素。
1.1钢板
钢材表面预处理质量直接影响防水层表观质量及防水层使用寿命，而钢结构表面处理的清洁度以及粗糙度直接影响到防水层的使用寿命。为尽可能增大防水层与基体的接触面积，采用喷砂方式对钢板除锈。
喷砂除锈后的钢桥面板表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑，钢板露金属光泽，达到《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）标准Sa2.5的要求，即“非常彻底的喷射除锈，钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何的痕迹应仅是点状或条纹状的轻微色斑”。
为保证防腐层与钢桥面的附着力，粗糙度的要求必须达到Rz:50～100μm。
1.2混凝土
新建混凝土桥面最少应有7天养护期，建议采用喷砂打毛方式处理。处理后的混凝土基面必须洁净、干燥和坚实，无浆沫、油或其它表面污染。
2. Eliminator施工
2.1底漆施工
钢板喷砂除锈或混凝土喷砂打毛检验合格后，在3h内使用Zed S94或PA1底漆或PAR1底漆，底漆可采用喷涂，滚涂或刷涂施工，底漆形成的干膜厚度约为50μm。
2.2 Eliminator防水膜施工
u 待底漆固化后，喷涂Eliminator防水膜，防水膜分两层施工，待首层固化后，可直接涂盖第二层Eliminator 防水膜。
u 每层湿膜厚度不小于1.2mm，干膜总厚度不小于2mm。
2.3胶粘剂施工
甲基丙烯酸类树脂喷涂结束约1h（23℃）并完全固化后，才可进行胶粘剂的施工。胶粘剂的施工可采用刷涂、滚涂或无气喷涂的方法。
3. 材料用量
u 底漆：Zed S94、PA1及PAR1底漆一般涂布率均为0.2Kg/m2。Zed S94 底漆的干燥时间取决于现场环境，如气流、涂布率、物料和环境温度，温度20℃的条件，一般干燥时间为30 分钟；
u Eliminator防水涂膜：两层涂布率各为左右1.6Kg/m2，总用量2.5～3.5 Kg/m2，整体干膜总厚度不少于2.0mm；
u 胶粘剂：Tact Coat2号胶粘剂：涂布率为0.1kg/m2～0.2kg/m2；
u Tack Coat SA1030胶粘剂：涂布率为1.25kg/m2～1.75kg/m2。
4. 施工流程
4.1工艺流程
桥面清洗 缺陷处理 大面积抛丸处理 滚涂底漆 喷涂第一层防水膜 喷涂第二层防水膜 滚涂粘结剂
4.2操作流程图解
③大面积抛丸处理
②缺陷处理
①桥面清洗

④滚涂底漆
⑥喷涂第二层防水膜
⑤喷涂第一层防水膜
⑦滚涂粘结剂
⑧流水作业

图2 钢桥面使用Eliminator的操作流程图
5. 施工注意事项
u 施工严禁烟火；
u 喷涂的基面必须干燥、洁净、无油污、无异物、无灰尘；
u 遇下雨、下雪、结露等气候条件时，严禁涂布作业；
u 喷涂环境温度:-10～50℃；
u 各涂层干燥后，为防止不必要污染，应尽量避免车辆通过。
