南昌大学前湖校区2012年度公租房 创建文明工地资料

施工现场临时用电施工方案
一、 施工现场概况
工程施工地点：南昌大学医学院前湖校区
本工程一期项目包括1#-5#楼，合体地下室面积约14000㎡，框剪结构，地上11-18层（其中1#和2#楼地上18层，3#、4#和5#楼地上11层），此5栋楼体为连体地下室结构。设计使用年限为50年，抗震设防烈度6度，结构安全等级二级。设计单位是南昌大学设计研究院；监理单位是江西省兴赣建设监理咨询有限公司；施工单位是海力建设集团有限公司。施工中首先要把好原材料和设备的进场关，严格按相关施工和验收规范施工，以满足建筑节能的设计要求。
施工现场已基本达三通一平条件，现场周围无高压电线。所用施工电源由建设单位配电房引入220V/380V低压电源，变压器容量满足。
二、 主要分部分项工程施工方法和施工机械需要量汇总
1、 主要分部分项工程施工方法用电机械需要量配制
主体施工时，用电机械最为集中，用电量最大，故只考虑主体施工阶段的用电机械需要量。
1）：砼工程
砼搅拌选用2台L-400自落式滚筒搅拌机（每小时12m3）,自动上料机配料。运输设备：基础和主体砼浇筑均采用搭吊运输，振捣主要采用插入式振动棒和平板振动器。

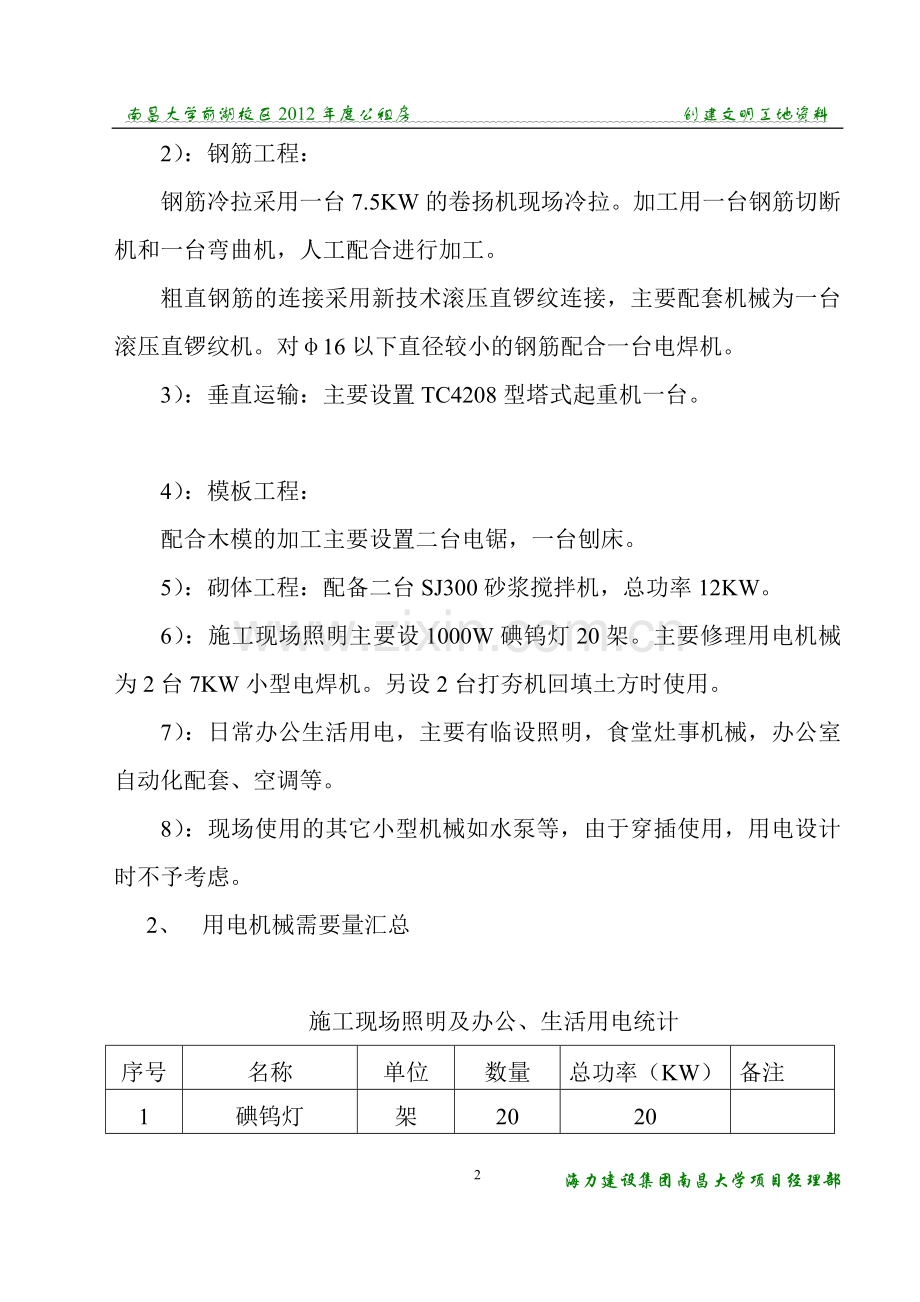

2）：钢筋工程：
钢筋冷拉采用一台7.5KW的卷扬机现场冷拉。加工用一台钢筋切断机和一台弯曲机，人工配合进行加工。
粗直钢筋的连接采用新技术滚压直锣纹连接，主要配套机械为一台滚压直锣纹机。对φ16以下直径较小的钢筋配合一台电焊机。
3）：垂直运输：主要设置TC4208型塔式起重机一台。

4）：模板工程：
配合木模的加工主要设置二台电锯，一台刨床。
5）：砌体工程：配备二台SJ300砂浆搅拌机，总功率12KW。
6）：施工现场照明主要设1000W碘钨灯20架。主要修理用电机械为2台7KW小型电焊机。另设2台打夯机回填土方时使用。
7）：日常办公生活用电，主要有临设照明，食堂灶事机械，办公室自动化配套、空调等。
8）：现场使用的其它小型机械如水泵等，由于穿插使用，用电设计时不予考虑。
2、 用电机械需要量汇总

施工现场照明及办公、生活用电统计
序号
名称
单位
数量
总功率（KW）
备注
1
碘钨灯
架
20
20

2
临设照明
160m2
5W/M2
4.8

3
空调
个
6
3.6

4
风扇
个
40
3

5
办公自动化
套
1
1.5

合计： ΣP3=11.1KW ΣP4=20KW

施工现场主要用电施工机械统计表

序号
名称
型号、规格
单位
数量
总功率（KW）
备注
1
塔式起重机
TC4208
台
1
27

2
砼配料机
HPW800
台
1
10

3
砼搅拌机
JS400
台
2
15

4
砂浆搅拌机
HJ300
台
2
12

5
平板振动器
B-22
台
2
2

6
插入式振动器
GHZ6-70
台
4
6

7
卷扬机

台
2
15

8
滚压直螺纹机

台
1
10

9
钢筋弯曲机
GW40
台
1
2.21

10
钢筋切断机
GQ40
台
1
3

11
电锯

台
2
7

12
电焊机
BX135
台
3
40

13
蛙式打夯机
HW60
台
2
3

总动率： P1=112KW P2=40KVA

3、 施工用电总量
P=1.05×(0.5×P1+0.6×P2+0.8×P3+P4)=132.88×1.05=139.5KW
三、 用电负荷计算：
由于电源线及各分路线路距离都较近，按允许电流选用导线截面。
1、 电源线。总用电功率P=139。5KW
I线=KP/√3 U线cosφ=0.7×P/√3×380×0.75=198A
电源选用3×70+1×35铝蕊电缆，允许电流200A。
2、 分线路
1）：修理及照明配电箱最大功率为50KW，计算电流如下：
I线=KP/√3 U线cosφ=0.7×P/√3×380×0.75=101A
选用3×25+1×10铝蕊绝缘导线，最大允许电流为105A。
2）：砼配料机、搅拌机和砂浆搅拌机总功率为37KW。
I线=KP/√3 U线cosφ=0.7×P/√3×380×0.75=75A
选用导线3×16+1×10铝蕊绝缘导线，最大允许电流为80A。
3）：塔吊分电路，功率小于37KW，仍选用3×16+1×10铝蕊绝缘导线。
4）：随主体施工的移动配电箱，功率也小于37KW，选用3×10+1×6铜蕊软电缆，允许电流满足。
四、 施工用电平面布置
1、 电源。电源由甲方配电房直接接入低压电源，由于甲方配电房

在现场西南角已建建筑物内，现场配电房应就近设置在施工现场西南墙角，用绝缘电缆暗埋引入（3×70+1×35），电缆埋深大于自然地坪下500mm。底铺50厚砂。
2、 施工现场内各电源线布置
现场内所有机械的电源线采均用塑料绝缘线加套管地埋的方式沿施工现场周边环形布置。埋设时，应尽量避开堆料场，挖槽及临设用地。遇道路时加装钢套管。套管直径50，室内低压动力线路及照明线路皆用绝缘导线。
砼搅拌站和上料机、塔吊、钢筋加工现场、机械、电锯、刨床，设专用线路和配电箱，导线选用3×16+2×10铝蕊绝缘导线。在现场东设一备用机修配电箱，导线选用3×25+2×10铝蕊绝缘导线。用于临时照明和修理机械电源。另在主体施工时设专用移动电源箱随施工楼层，用于振动棒、平板振动器及钢筋连接机械等的电源箱，导线选用3×10+2×6铜蕊软电缆，电缆PVC套管一次配够，沿外墙固定后随楼层上升。在总配电箱内设各分路专用开关，对各个分线路电源进行控制。
五、 施工方法和质量要求
1、 配电室。按照施工总平面图布置，配电室搭设在现场西南角，平面尺寸3M×4M。顶高3.3m，门2.5×0.9（高×宽）外开百叶门，在另

一侧设1.2×1.8窗，门及窗均加设防护网，在房中部用砖砌1×0.5高的配电基座，要保证箱体四周均有1.5M的维修通道。配电柜四周铺设橡胶绝缘垫。
配电室顶部用石棉瓦做屋面，四周墙体240厚砖墙水泥砂浆粉刷上刷涂料，地面做成水泥砂浆地面。达到防火、防潮目的。
2、 配电线路：
电源线用3×70+1×35铝蕊电缆线暗埋引入总配电柜。
现场内各分路电源线均采用TN-S三相五线系统，塑料铝蕊绝缘导线，加设相应的塑料套管埋地50cm以上。从总配电柜各专用开关按指定线路埋设至分配电箱。保护接地PE线均采用一根10mm2黄绿相间的铝蕊塑料绝缘线。

3、 配电柜、开关箱
1）：总配电柜。总配电柜竖立固定在配电房的砖砌平台上，
电源进
线及各分路的电源出线均从箱体底部出入。箱内设置总隔离开关，熔断器、漏电保护器及总电压表、总电流表。各用电器具的参数和容量均应与用电器相匹配，允许最大电流不小于200A。
各个分路在总配电柜内设专用空气开关，各开关均应标明分线路名称及用电器具名称。空气开关允许最大电流不小于100A。
2）：分配电箱就近设置在用电器随近，用支架竖起固定，高度1.5m。内部配置隔离开关，和分支路断路器。

3）：开关箱。每台用电器均设专用开关箱，设置在机械旁5M以内。箱内设隔离开关和匹配对应的漏电保护器，做到“一机、一闸、一箱、一保护”。
4、 保护零线。
保护零线采用一根10mm2 铝蕊塑料绝缘导线，随各分支线路相线及零线一同铺设，与各用电器外壳可靠连接。为与其它线区别，统一采用绿、黄双色线，保护零线首先在总配电柜处进行可靠接地外，还应在搅拌机箱、钢筋加工现场及塔吊配电箱等处做重复接地。重复接地点间距不大于50m。
5、 漏电保护器。
施工现场的所有用电设备，除做保护接地外，必须在设备负荷线的首端设置漏电保护装置，即漏电保护器。其动作电流不大于30mA，动作时间不大于0.1s。投入使用后，定期进行测试，雷雨季节应增加次数。
6、 施工现场照明
现场照明采用1000W碘钨灯。使用时应固定安装好，除开关箱设漏电保护外，灯具外壳必须做保护接零。对部分移动照明碘钨灯，用木杆做专用支架。
对出入在地下室等潮湿环境中工作时，采用36V碘钨灯。
六、 安全技术措施
1、 施工验收。施工过程中，应分阶段对用电系统进行验收。对保

护零线的接地电阻进行测试，不大于4Ω。各用电器外壳都要与保护零线
可靠连接，配电箱、开关箱等的设置都要符合方案要求。
2、 进行详细的安全技术交底。内容要包括设计意图、现场环境、线路走向等以及具体技术要求，安全用电技术措施和防火措施等。
3、 建立现场临时用电管理责任制。
供电设施投入使用前，成立用电管理小组，主要由土建、安装等专业电工组成。现场用电必须申请，由专业电工操作。建立现场配电系统责任制，和值班制度。施工用电要进行定期检查，做好检测记录和巡查记录，维修时，拉闸断电，悬挂标志。
4、配电室的管理。配电室必须按方案要求搭设，要确保干燥通风，防止风雪和动物。总配电箱周围确保维修人员方便出入。室内悬挂施工现场用电平面图和配电房管理制度。
5、用电线路。用电线路必须按方案要求的线路及线径布设。布设时必须加装套管。过路面加钢套管。
6、配电箱及开关箱必须防雨、防尘，必须分段配电，动力和照明分别设置。箱内所要求的开关、漏电保护器等配备齐全，容量相等。各线路接线正确，不得接错。相线、零线及接地线等正确连接可靠。
7、保护接地零线必须设置独特颜色，与各用电器外壳可靠连接，对易受振动的用电器如打夯机、砼搅拌机、上料机及平板振动器等连接点不少于2处。保护零线接地电阻不大于4Ω，在塔吊、切断机、搅拌机等机

械处做重复接地。塔吊接地避雷线不小于25mm2的多股软铜线。
8、现场操作电工，应按操作规范进行操作。对所使用的绝缘检查工具，应妥善保存，严禁它用，定期检查、校验，线路上禁止带负荷接电或断电，禁止带电操作。操作时，个人防护用品佩带齐全。
9、有人触电时，立即切断电源，进行急救。
七、 防火措施
1、 在配电房、配电箱和其它易燃火部位，准备干砂和干粉灭火器备用。配电房内不准存放可燃物。
2、 施工现场内的供电线路，电力设备须由正式电工统一安装，严禁私自接线和使用大功率电热器具。线路接头必须良好绝缘，不许裸露。开关、插座箱有良好绝缘外套。
3、 定期对配电箱和配电器具进行检查，发现发热等异常现象要及时修理，接线时，要上紧压线螺丝。
4、 进行电焊和其它明火作业时，远离易燃、可燃材料，电焊机刨床等机械不可超负荷作业。
5、 碘钨灯等照明工具使用时，要保持安全距离。
6、 施焊时，电焊机下方不得有可燃物。
7、 电器及配电箱着火时，拉断电源，用干砂或干粉灭火器灭火。
