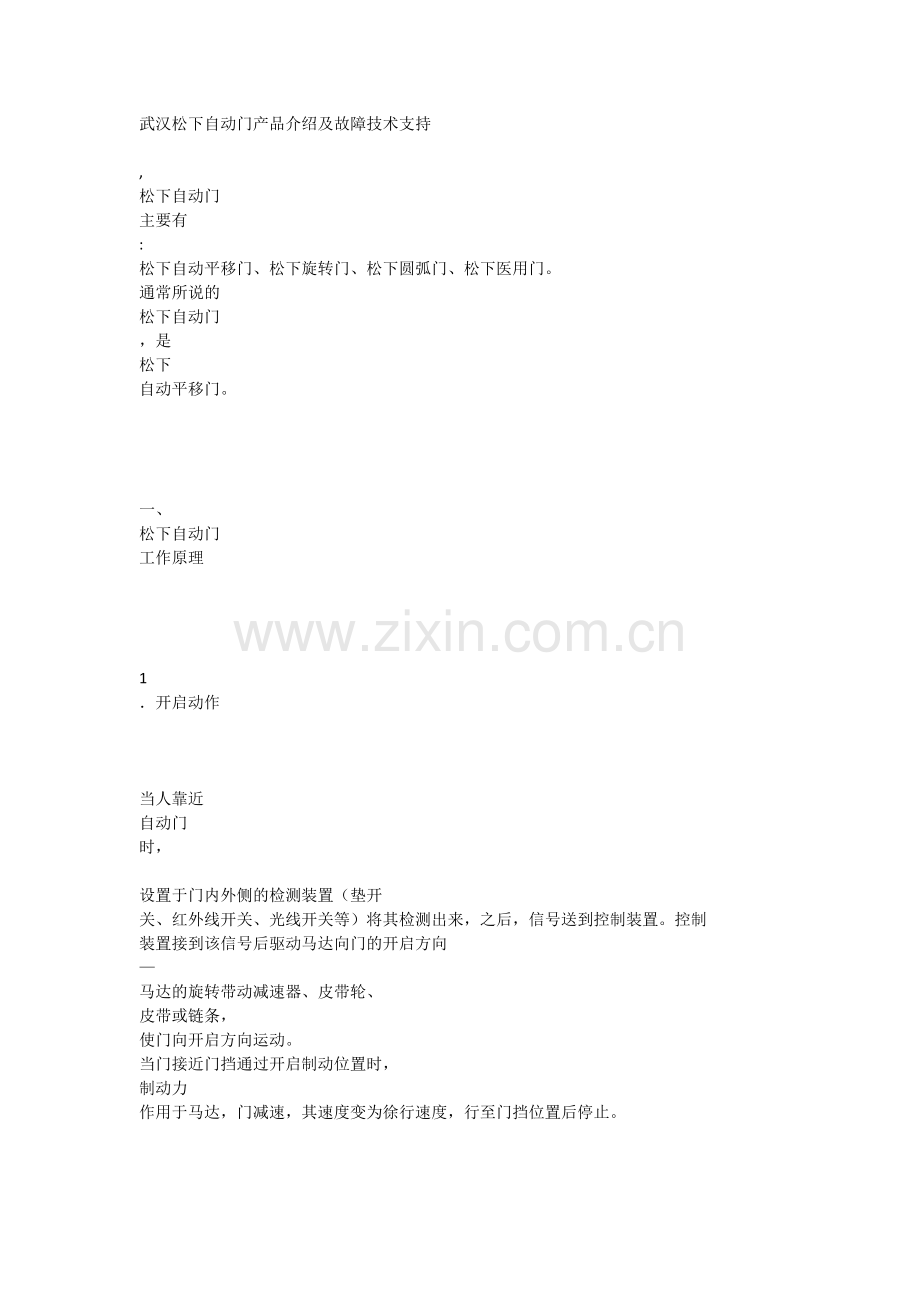

武汉松下自动门产品介绍及故障技术支持

,
松下自动门
主要有
:
松下自动平移门、松下旋转门、松下圆弧门、松下医用门。
通常所说的
松下自动门
，是
松下
自动平移门。

一、
松下自动门
工作原理

1
．开启动作

当人靠近
自动门
时，

设置于门内外侧的检测装置（垫开
关、红外线开关、光线开关等）将其检测出来，之后，信号送到控制装置。控制
装置接到该信号后驱动马达向门的开启方向
—
马达的旋转带动减速器、皮带轮、
皮带或链条，
使门向开启方向运动。
当门接近门挡通过开启制动位置时，
制动力
作用于马达，门减速，其速度变为徐行速度，行至门挡位置后停止。

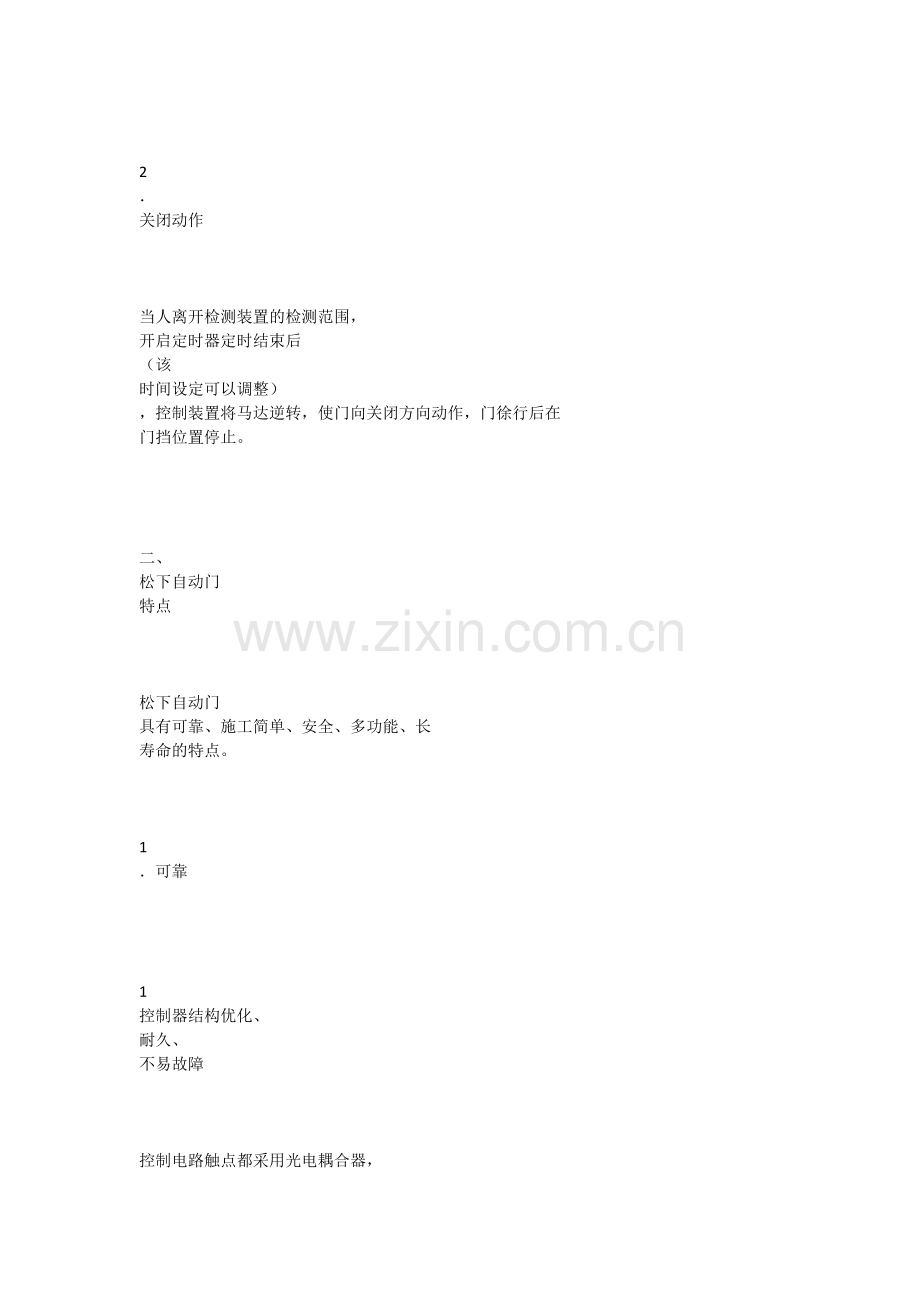

2
．
关闭动作

当人离开检测装置的检测范围，
开启定时器定时结束后
（该
时间设定可以调整）
，控制装置将马达逆转，使门向关闭方向动作，门徐行后在
门挡位置停止。

二、
松下自动门
特点

松下自动门
具有可靠、施工简单、安全、多功能、长
寿命的特点。

1
．可靠

1
控制器结构优化、
耐久、
不易故障

控制电路触点都采用光电耦合器，
去除了容易引起故障的物理电器触点，使得寿命延长，运行稳定。

2
开关平稳、
安静

可以根据门扇的形状和现场进行最佳的开关动作调
整。
即使在快速反向运行时，
也有最佳制动控制，
防止动作不稳定。
对于风压引
起的运行阻力增大时，也有提供功率的自动矫正功能保持运行平稳。

3
门体止脱

新结构，新材料，严防门体脱落。

2
．施工简单

1
遥控器设定简单

通过遥控器进行运行参数设定，只要输入门体重
量即可，
如果需要也可根据要求进行细致准确设定。
开闭次数、
故障历史可分项
显示。

2
安装简单

只需将机箱装在前梁上，然后将各种模块迅速嵌入到机
箱。接线也采用插入即可的插头座方式，简化施工。

3
门扇吊挂调整简便

只
松下
新技术，力帝系列产品门扇间隙全部都
可在门扇吊挂状态下，只拧紧一只螺栓来调整。全部可以实现
±
3mm
调整。

3
．安全

1
遇阻的感度更加灵敏

挤压感
5
级调节，更灵敏，对应范围更大。具有
安全返回或者停止功能。

2
停电后更容易打开

门的阻力大大降低，
最少用力
2.8
公斤，保证停电更容易打开。

三、
松下自动门
应用

商场、医院、酒店、写字楼、商铺、

（
Panasonic
武汉店

故障技术咨询分析）

A
、门扇开关时会发生跳动？

可能原因：

（
1
）上轨道及下轨道有异物卡住。

（
2
）上吊轮之轮子有异物嵌入。

B
、门扇开关时速度太慢？

可能原因：

（
1
）控制器速度调整太慢。
（
2
）皮带可能太过松动。

（
3
）电压异常。

（
4
）活动门扇可能与导轨或与固定门扇发生摩擦或与地板发生摩擦。

（
5
）止动轮与轨道摩擦。

C
、门扇关闭时发生碰撞？

可能原因：

（
1
）速度太快。

（
2
）电压异常。

（
3
）马达发电配件可能损坏。

D
、门扇不能启动？

可能原因：

（
1
）感应器故障，检查感应器之感应灯号是否正常。

（
2
）电线接头松胶（短路）
。

（
3
）皮带脱落。

（
4
）可能马达过热，待冷却后便能恢复正常。

（
5
）控制器烧坏。

（
6
）异物卡住。

（
7
）电压异常。

E
、门自开自关？

可能原因：

（
1
）传感器失灵。

（
2
）有活动物体处于感测范围。

（
3
）门片开关碰到障碍物。

F
、门扇抖动？

可能原因：

（
1
）地下导轨或止摆器有障碍物或磨损。

（
2
）移动吊抡及轨道发生磨损或障碍。

G
、注意事项？

可能原因：

（
1
）自动门轨道及吊轮不能上油；否则吊架上的滚轮有滑动现象，使门发生碰
撞。

（
2
）长时间没有使用的情况下请关闭电源。

（
3
）发生异常请勿随意拆装，请与专业人员联系
松下自动感应门
-
新力帝
150
型价格
:12600
元
(
含安装调试费不含玻璃门
)

松下自动感应门
-
新力帝
90
型价格
:9880
元
(
含安装调试费不含玻璃门
)

新力帝
150
型技术参数

门重量

125kg×2
扇

导轨长度

2000~6000mm
开门速度

200~450mm/
秒
(
可调
)
闭门速度

200~450mm/
秒
(
可调
)
慢行速度

30~50mm/
秒
(
可调
)
开门时间

开门静止后
1~10
秒的范围内
(
可调
)
控制器

高速智能电脑处理器控制

马达

DC36V80W
无刷电机

电源电压

AC220V 50Hz
消耗功率

100W
手动开启力

<40N
<50N
运行噪音

≤55dB

安全功能

开闭时遇到障碍物能立即开启

使用环境

-
20℃～+50℃

新力帝
90
型技术参数

平开式样

双开

门体重量

90kg
以下×2
枚

门体宽度

DW=600
～
1067mm
安装方法

直付内蔵

开启速度

15
～
50cm/
秒

关闭速度

10
～
50cm/
秒

开放时间

0
～
9
秒

停电时手动开启力

41N
（
4.2kgf
）

环境温度

-
20℃～50℃

电压

AC200
～
250V 50/60Hz
注
:
（
1
）整机发动机和电脑模块保一年；整机配件保二年。

产品简介

»

松下自动门

力帝锐帝系列
90/150
型号系统构成

皮带模块

将电动机模块的转动转变为往复运动。采用特殊材料工艺的齿形皮带，伸缩性小，不受温度影响，
传递效率高，所以不用因皮带伸缩做调整。

皮带张紧轮模块

皮带挂在皮带张紧轮模块上。该模块装备了调节皮带张力的机构。

发动机箱

用高强度、耐磨铝材制成。能够简单切割，即使在店铺等各种开口宽度的地方，也可现场调整、用
最佳尺寸进行安装。以
2.5
米为基本单元长度，按照单开、双开配置不同数量，既便于运输，又为开口提
高提供可能。

吊架模块

用于门体吊挂。本模块上装有吊轮，可以在发动机箱的导轨上移动。新材料用于吊轮，确保长寿命。
每个吊架均可独立实现
±
3
毫米高度的调节，进一步简化安装。

电动机模块

采用体积小，功率大的直流无碳刷马达，配合传动效率高、噪音小的高速齿轮箱系统减速，然后驱
动皮带。内部有安全装置，即使频繁开闭，也可以长期无故障运行。电机传动皮带轮金属制造，免修理。

控制器模块

接受传感器或者其他信号开关的检测信号，驱动马达，控制门体按照合适的方式运动。面向中国设
计，不必使用变压器。新增内置两组辅助光线传感器接口、辅助功能接口，进一步提高产品安全性、多
功能性。

安全性

◇

在关门时如果挤夹了人或物体，门就会重新开启。挤压感应更灵敏，调整对应范围更大。具有安
全返回
(
停止
)
功能，在关门时如果挤夹了人，门就会
(
马上停止
)
向相么方向开启。此后，所装备的动作调
整功能会自动地一边确认安全，一边慢慢地关门。

◇

停电时更容易打开
,
新技术使门的阴力大大降低，最高轻达
2.8
公斤，保证停电更容易打开。

可靠性

◇

控制器结构优化、
耐久、
不易故障。
结构优化，
不易故障，

采用光耦合器件，
作为控制电路物
“
接
触点
”
，所以，去除了容易引起故障的物理电气触点，使得帮命延长，运行稳定。

◇

开闭动作平稳、安静。

可以根据门扇的形状和现场进行最佳的开关动作调整。即使在快速反向
运动时，也有最佳制动控制，防止动作不稳。对于风压引起的运行阻力增大，也有提高功率的自动矫正
功能保持运行平稳。

施工性

◇

设定简单通过遥控器进行运行参数设定，只要输入门体重量即可，如果需要也可根据要求进行细
致准确设定。开闭次数、故障历史可以分项显示。

◇

只需将机箱装在前梁上，然后将各种模块嵌入到箱，连接线也采用插入即可的插头座方式，简化
施工。

◇

门扇吊挂调整简便，松下新技术，力帝系列产品门扇吊挂状态下，只拧紧一只螺栓来调整。

韩国斯派思
SP-280
平移型自动门价格
:8600
元
(
含安装调试费不含玻璃门
)

◆斯派思
SP-280
平移型感应自动门机特点

1 SPACE
以客户需求为己任，
在新的
SP-280
设计中
,
除保留
SP-180
门机的优点以外，
增加许
多新的功能，使
SP-280
门机更显智能化、人性化的特点。

2 SP-280
自动门机的主控制器，新增推拉式调节窗和多功能接线端，接线调节简单快捷
,
可
轻松控制开门宽度和速度，亦可驳接安全探头、刷卡器等多种门禁系统；采用直流马达，能
够用低电压产生最适宜的动力，并可以另装紧急备用电池，以供断电时开门；吊具系统采用
PU
双走轮，
承重更大，
运行平稳，
彻底消除了门扇在进行中的噪声。
同时，
为避免误夹行人，
SP-280
装有自动防夹人返回装置。
