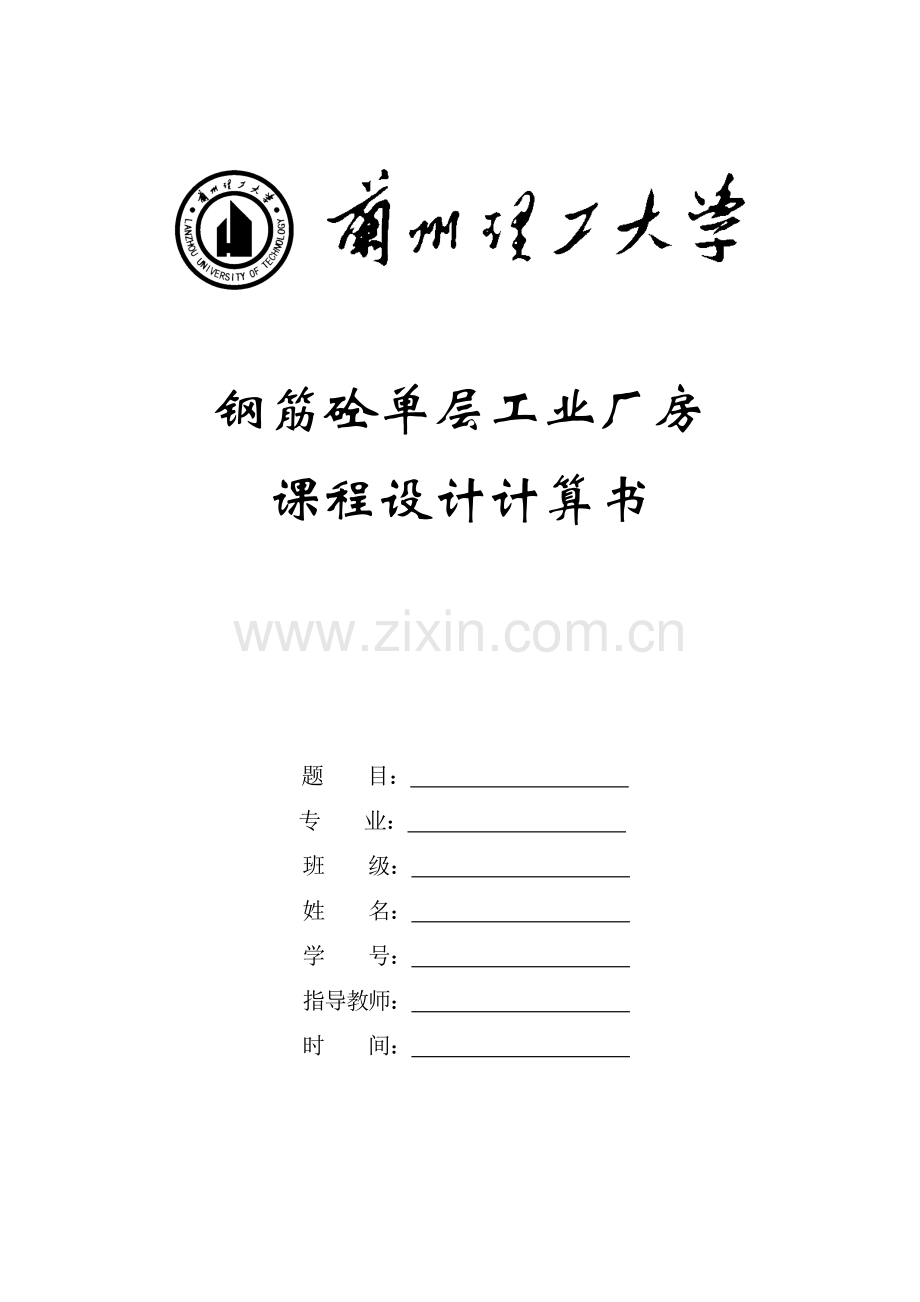

本部单厂课程设计任务书2015.01.02.doc

钢筋砼单层工业厂房
课程设计计算书

题 目：
专 业：
班 级：
姓 名：
学 号：
指导教师：
时 间：

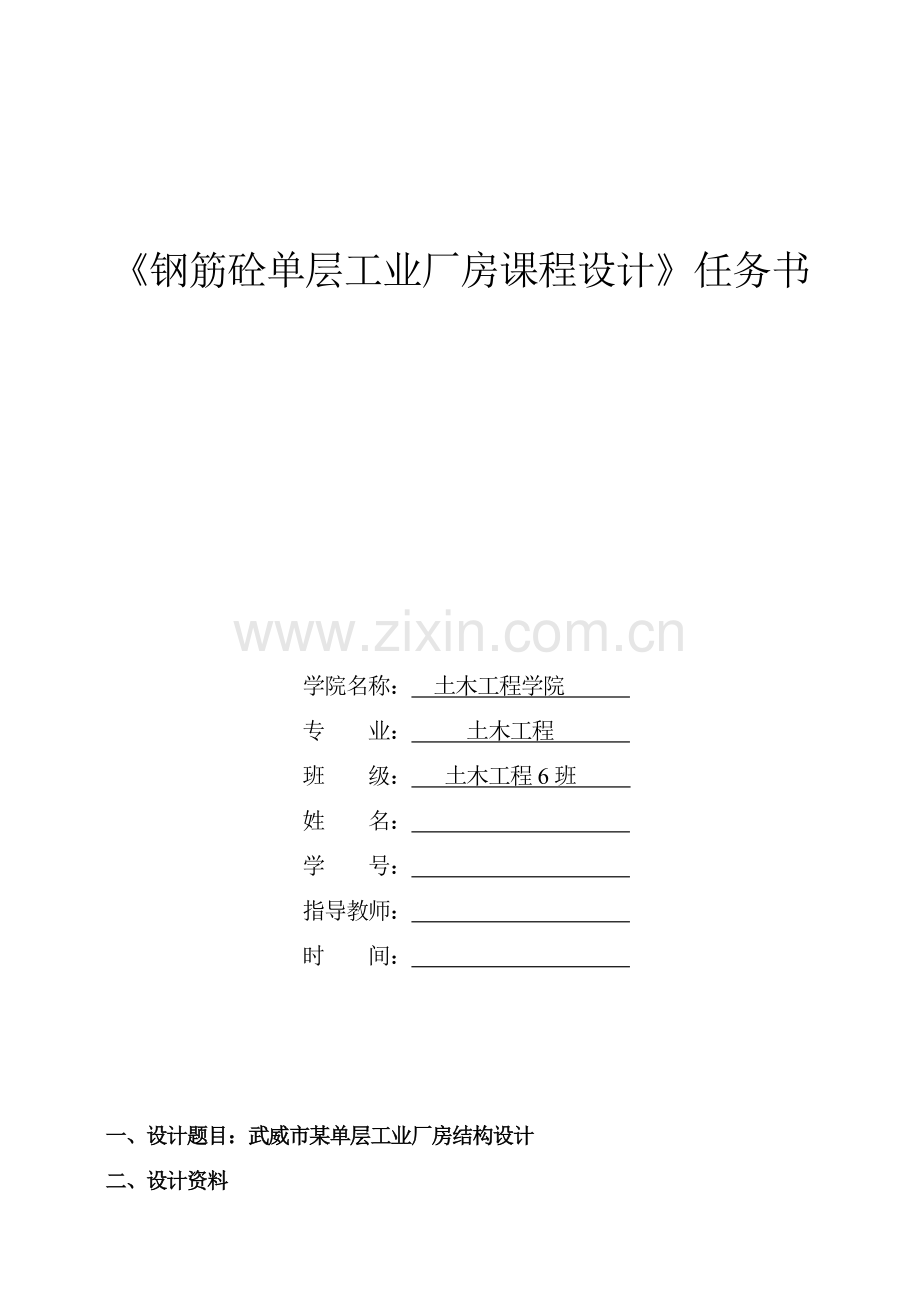

《钢筋砼单层工业厂房课程设计》任务书

学院名称： 土木工程学院
专 业： 土木工程
班 级： 土木工程6班
姓 名：
学 号：
指导教师：
时 间：

一、设计题目：武威市某单层工业厂房结构设计
二、设计资料
武威市某机电缆有限公司电缆生产车间厂房（无天窗、B类地面）。该车间为双跨（AB、BC跨）等高排架，每跨设有吊车各两台，中级工作制，柱距均为6m，MU10机砖，M7.5混合砂浆砌筑，370mm厚维护墙。设有柱间支撑和屋架支撑。
1、屋面做法
三毡四油防水层上撒绿豆砂保护层（0.35kN/m2）；
40厚1：2.5水泥砂浆找平层（20kN/m3）；
100厚加气混凝土保温层（6kN/m3）；
预应力大型屋面板（板自重1.3kN/m2，灌缝重0.1kN/m2）；
20厚板底抹灰（17kN/m3）；
屋面活荷载q =0.5 kN/m2，不考虑积灰荷载。
2、屋架：采用标准图集G415中的预应力混凝土折线型屋架，其中YWJA-18-2的自重标准值为68.2kN/榀，YWJA-21-2的自重标准值为85.2kN/榀，YWJA-24-2的自重标准值为为106.8kN/榀，YWJA-27-2的自重标准值为132.6kN/榀。
3、吊车：Q=20/5t（Q=15/3t、10/3t）桥式吊车，软钩，中级工作制。
吊车梁：先张法预应力混凝土吊车梁，YXDL—8，吊车梁高1200mm，自重44.2 kN/根。
吊车轨道联结：轨道和连接件自重取0.8kN/m，轨道及其垫板高度200mm。
桥式起重机的基本参数详见参考书《钢筋混凝土结构课程设计指南》。
4、地质资料：地面以下2.2m左右即可见中密粗砂层，地基承载力标准值为225kPa。历年地下水位最高为-5.0m左右，冻土深度-1.0m。
5、气象资料：基本风压0.30kN/m2，基本雪压0.15kN/m2。
6、材料选用：排架柱混凝土强度等级见设计参数分组表，基础混凝土强度等级C30；纵筋采用HRB400级钢筋，其余钢筋采用HPB300级钢筋。
7、围护结构：370mm厚普通砖墙；钢框玻璃窗：。
8、标准结构构件选用
（1）屋面板采用G410（一）、（二）标准图集中的预应力钢筋混凝土屋面板，板自重1.3kN/m2，嵌缝重0.1kN/m2（均沿屋架斜面方向）；
（2）天沟板G410（三），重17.4kN/块（包含积水重）；
（3）门型钢筋混凝土天窗架G316，每根天窗架支柱传到屋架的重力荷载为26.2kN；
（4）屋架采用G415（三）标准图集中的预应力混凝土折线形屋架；
（5）屋盖支撑的自重0.05kN/m2（（沿水平面方向）；
（3）吊车梁采用G425标准图集中的先张法预应力混凝土吊车梁；
9、地震烈度：该地区抗震设防烈度为8度，设计基本地震加速度值为0.20g，设计地震分组属于第二组，属于Ⅱ类场地土。（本次设计不考虑抗震设计）
三、设计内容
1、完成屋面板、屋架、天沟、吊车梁、基础梁等构件的选型。
2、确定所用材料及柱的截面尺寸。
3、计算内容：
（1）荷载
1）恒载：a、屋盖自重：大型屋面板，屋架，保温层等；b、柱自重；c、吊车梁及轨道重等。2）屋面活载：4.5 kN/m2。3）吊车荷载：a、吊车竖向荷载Dmax和Dmin；b、吊车横向荷载Tmax。风荷载：左风、右风。
（2）排架的内力分析
1）恒载作用下的内力；2）屋盖活载作用下的内力；3）吊车荷载作用下的内力：Dmax在边柱，Dmin在中柱；Dmax在中柱，Dmin在边柱；Tmax在边柱，Tmax向左，Tmax向右；Tmax在中柱，Tmax向左，Tmax向右。4）风荷载作用下的内力：左来风，右来风。
（3）内力组合 柱：边柱，中柱；
位置：上柱，牛腿顶面处，下柱柱底；
内容： +Mmax及相应的N，V；-Mmax及相应的N，V；
Nmax及相应的M，V；Nmin及相应的M，V。
（4）柱配筋：边柱及中柱的上下截面。
（5）牛腿配筋：边柱、中柱。
（6）柱的吊装验算。
（7）确定基础的尺寸，计算基础的配筋。
四、施工图（2号图纸2张）
1、平面布置图，基础配筋图；
2、边柱、中柱配筋图，牛腿配筋图。
注：如跨数较多，2号图纸画不下，可用2号加长图纸。
五、参考资料
1、中华人民共和国国家标准：建筑结构荷载规范（GB50009—2012），北京：中国建筑工业出版社；
2、中华人民共和国国家标准：混凝土结构设计规范（GB50010—2010），北京：中国建筑工业出版社；
3、中华人民共和国国家标准：建筑地基基础设计规范（GB50007—2011），北京：中国建筑工业出版社；
4、中华人民共和国国家标准：建筑抗震设计规范（GB50011—2010），北京：中国建筑工业出版社；
5、朱彦鹏主编，《混凝土结构设计原理》（第四版）重庆：重庆大学出版社；
6、朱彦鹏主编，《混凝土结构设计》上海：同济大学出版社；
7、周绪红，朱彦鹏主编，《钢筋混凝土结构课程设计指南》北京：中国建筑工业出版社；
8、王秀丽主编，《基础工程》重庆：重庆大学出版社。

六、设计要求
1、图面布局合理，图纸的边框线严格加粗到0.7~1.0mm。
2、尺寸线严格按第一道尺寸为细部尺寸，距离构件边缘15~20mm；第二道尺寸线为轴线尺寸，距第一道尺寸线8~10mm；第三道尺寸线为总尺寸，且三道尺寸线的方向相同。
3、尺寸短线严格执行3mm长，顺时针45°，加粗到0.5mm，且必须直尺完成。
4、图中的尺寸要全，不能漏标，且标注数字必须采用仿宋体；钢筋必须加粗至0.7~1.0mm。
6、同一图幅中只能用一个说明，说明一般反映混凝土强度等级、钢筋符号说明等内容。
7、图名下两条线，一粗一细，长度两边不宜超出图各5mm。
8、细部构件图必须每个都标注尺寸，标高符号要规范。
9、计算书包括封面、前言、目录、正文、参考文献和致谢，且装订顺序必须正确，目录规范合理，须注明页码。
七、参考学时分配
单厂课程设计学时要求为2周，具体学时分配如下：
1.下发课程设计任务书，教师讲课，提设计要求 1天
2.结构方案布置，确定排架柱的高度，截面尺寸 0.5天
3.计算作用于排架上的各种载荷并进行内力组合，同时对排架、牛腿、基础分别进行配筋
计算 6天
4.画排架柱的模板图、配筋图、基础图 2天
5、检查计算书、设计图纸并答辩上交 0.5天

八、附录：设计参数分组表
