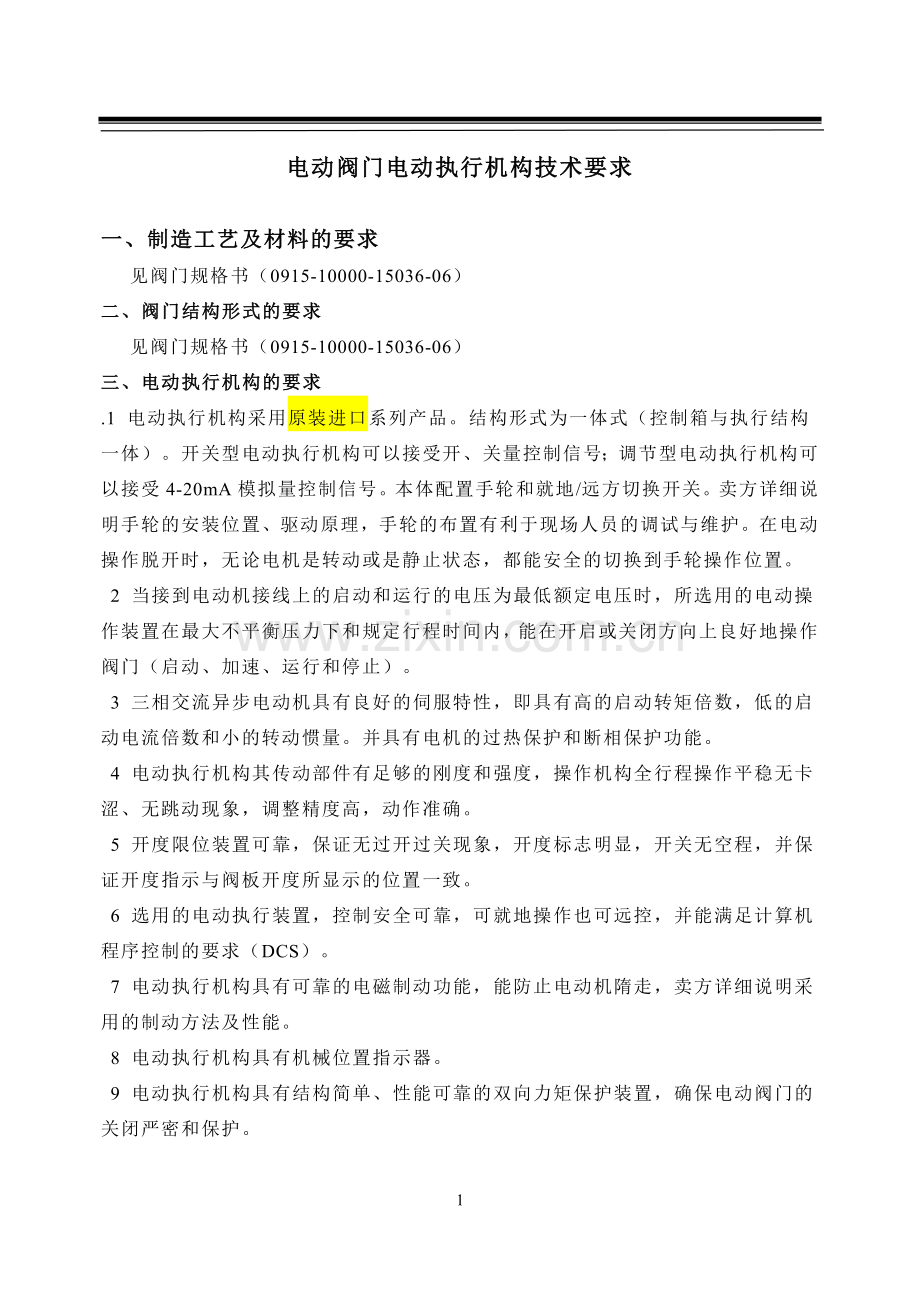

电动阀门电动执行机构技术要求

一、制造工艺及材料的要求
见阀门规格书（0915-10000-15036-06）
二、阀门结构形式的要求
见阀门规格书（0915-10000-15036-06）
三、电动执行机构的要求
.1 电动执行机构采用原装进口系列产品。结构形式为一体式（控制箱与执行结构一体）。开关型电动执行机构可以接受开、关量控制信号；调节型电动执行机构可以接受4-20mA模拟量控制信号。本体配置手轮和就地/远方切换开关。卖方详细说明手轮的安装位置、驱动原理，手轮的布置有利于现场人员的调试与维护。在电动操作脱开时，无论电机是转动或是静止状态，都能安全的切换到手轮操作位置。
2 当接到电动机接线上的启动和运行的电压为最低额定电压时，所选用的电动操作装置在最大不平衡压力下和规定行程时间内，能在开启或关闭方向上良好地操作阀门（启动、加速、运行和停止）。
3 三相交流异步电动机具有良好的伺服特性，即具有高的启动转矩倍数，低的启动电流倍数和小的转动惯量。并具有电机的过热保护和断相保护功能。
4 电动执行机构其传动部件有足够的刚度和强度，操作机构全行程操作平稳无卡涩、无跳动现象，调整精度高，动作准确。
5 开度限位装置可靠，保证无过开过关现象，开度标志明显，开关无空程，并保证开度指示与阀板开度所显示的位置一致。
6 选用的电动执行装置，控制安全可靠，可就地操作也可远控，并能满足计算机程序控制的要求（DCS）。
7 电动执行机构具有可靠的电磁制动功能，能防止电动机隋走，卖方详细说明采用的制动方法及性能。
8 电动执行机构具有机械位置指示器。
9 电动执行机构具有结构简单、性能可靠的双向力矩保护装置，确保电动阀门的关闭严密和保护。
10 电动执行机构在失去电源或信号时，能保持在失电或失信号前的原位不动，并具有供报警用的输出接点。执行机构过力矩时，应自动切断电机电源，并发出过力矩报警信号。
11 在电动执行机构行程的始终端，应装设终端开关，以及中途行程开关（位置可调）。这些开关在每个开关方向各具有独立的二开二闭接点。
12 在电动执行机构本体装有防潮加热器，以防止汽水凝结。
13 所设计的驱动机构能在扭矩开关失灵时承受最大扭矩而不会损坏。
14 开关型电动执行机构本体配有开、关、停按钮，并有相应的位置指示灯，以实现就地开、关操作；调节型电动执行机构本体配有阀门开度指示器。
15 电源接线口与电气信号接线口分开设置，并在规格书中注明接线口规格。
16 开关型电动执行机构的输入信号：2个开关量信号（开、关），无源接点）；调节型电动执行机构的输入信号：4-20mA模拟量信号
17 开关型电动执行机构的可输出的信号：开到位和关到位信号，调节型电动执行机构的输出信号：4-20mA模拟量信号。
18 工作环境条件
·环境温度：
电动执行机构：常温
·相对湿度：
电动执行机构：＜95％
19 电源
·频率：50Hz±1％
·电源电压：三相三线：380V±10％
20 电动执行机构主要技术指标：
·基本误差：≤±1.5％
·回差：≤±1％
·全行程时间：≤25s±10％；≤40s±10％（对额定力矩≥6000N.m）
·启动特性：电源电压降至负极限值时，执行机构能正常启动。
·绝缘电阻
输入端子与机壳间：≥20MΩ
电源端子与机壳间：≥50MΩ
输入端子与电源端子间：≥50MΩ
·绝缘强度
在下列试验条件下，应不出现击穿和飞弧现象。
·输入端子与机壳间试验电压与频率：500V 50Hz
·输入端子与电源端子间试验电压与频率：500V 50Hz
·电源端子与机壳间试验电压与频率：
＜60V 500V 50Hz
130～＜250V 1500V 50Hz
250～380V 2000V 50Hz
21 外壳防护等级IP65。
22 力矩和行程开关
·银接点开关容量
220VAC 5A
110VDC 0.25A
·始终端可调范围：0～20°，70～90°
·机械寿命：107次
23 环境温度的影响
环境温度每变化10℃时，输出行程变化不大于额定行程的0.75％。
24 电源电压的影响
电压从公称值分别变化到正、负极限时，输出行程变化不大于额定行程的1.5％。
25 执行机构的工作制
执行机械的工作制为可逆断续工作制，当接通持续率为25％时，电动执行机构允许动作次数：
开关型：不小于60次/小时
26 外观
金属表面涂镀层、面板及铭牌均光滑平整、紧固件不得松动，可动部件灵活可靠。
27 电动执行机构绝缘等级为F级。
28 供货商必须在投标技术文件中提供推荐的电动执行机构的用电负荷和详细接线图纸资料。
29 电动阀门阀体轴承的工作压力不超过阀门选用材料允许承压力，并不超过轴承材料抗压强度的1/5。
30电动阀门的运行方式为全年连续制，解体检修周期为六年，维修周期为三年，使用寿命为三十年，密封圈使用寿命为六年。
31 所有阀门在施工现场应不需解体就可投入使用，如因阀门质量原因需要在施工现场解体维修，卖方应承担一切费用。
