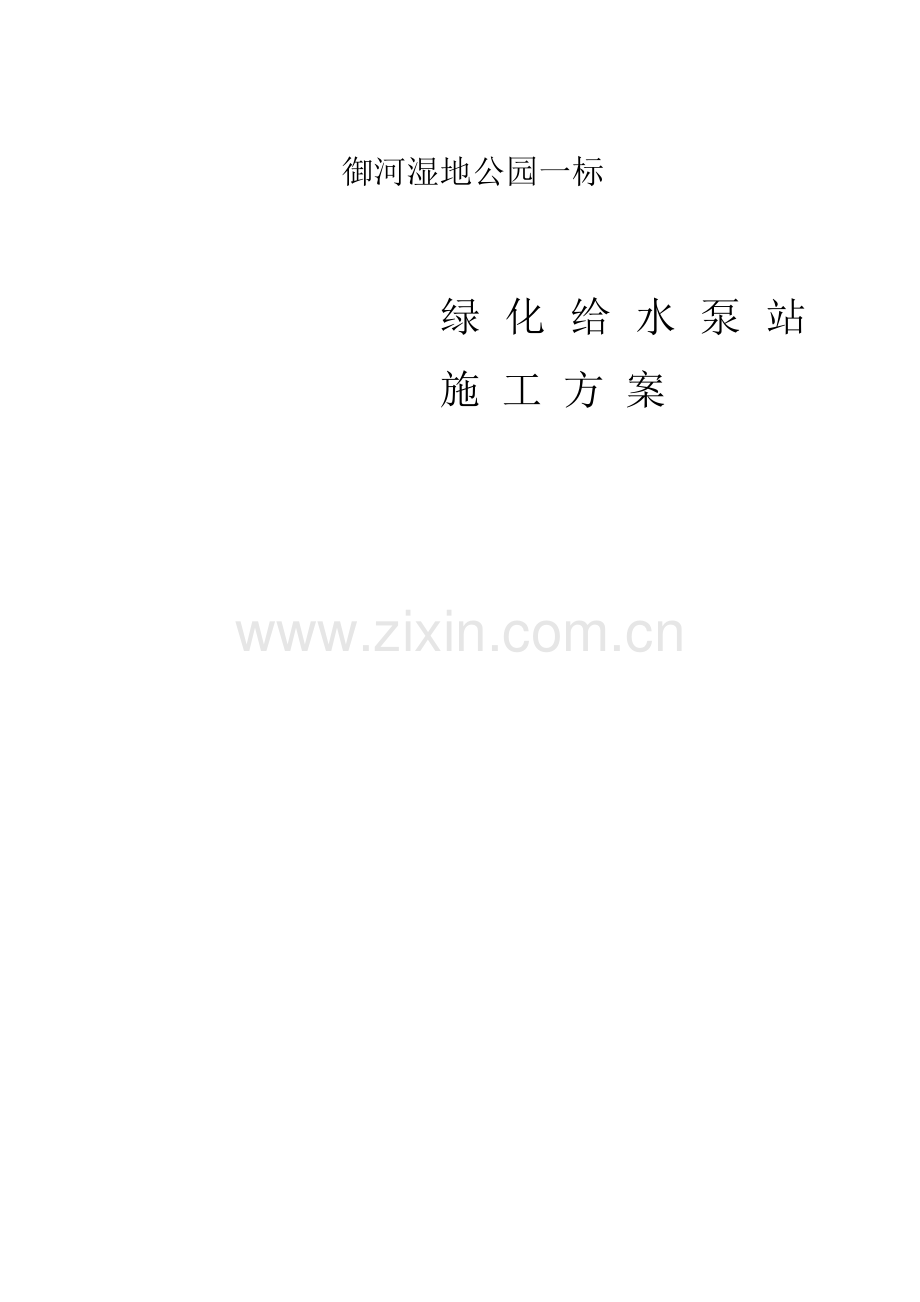

御河湿地公园一标
绿 化 给 水 泵 站 施 工 方 案
工程概况
该分项为绿化给水泵站施工，共计两个泵站：东、西岸各一 个。根据施工图纸及其他专业现场确定泵站位置及开挖深度。 以现状地形为±0，开挖深度为6。5m~7m；泵坑底部开挖尺 寸以泵站结构图为基础，每边预留工作面1m。
二、基坑开挖
泵站基坑开挖采用放坡法基坑开挖.放坡开挖适用于周围场 地开阔，周围无重要建筑物，只要求稳定，位移控制无严格 要求，价钱最便宜，回填土方较大。
1、基坑开挖的总体原则：在基坑开挖过程中应掌握好“分 层、分步、平衡、限时"四个要求，遵循“竖向分层、纵向分 段、快速封底”的原则，并做好基坑排水，减少基坑暴露时 间.在基坑开挖施工中，通过实际地质情况选择并确定安全 合理的基坑边坡坡度，使基坑开挖后的土体依靠自身的强度, 在新的平衡状态下取得稳定的边坡并维护整个基坑的稳定。 开挖时应严格控制中线和边坡，以免造成挖偏或超挖等，影 响沟槽的直顺和沟壁的稳定。开挖采用分层开挖，每层开 挖深度为1。5m~2m.在开挖泵坑的东侧开挖施工通道及临时 集水坑，集水坑尺寸为2m*2m*2m，集水坑底部比泵坑底部深 2m。同时采用人工在泵坑底部开挖排水沟：宽*深=3mm * 5mm，使泵坑渗水流向集水坑。
当基坑开挖过深，坑壁不易稳定，并有地下水影响或者放坡
受限制以及放坡工程量大，可按具体情况，采取支护措施.
深基坑开挖作业方式以机械作业为主，人工清理为辅。
（1）、先以挖掘机挖至设计槽底标高以上20cm〜30cm时停 止，然后人工清理至设计标高，以免扰动基底，确保顶面平 实.
深基坑开挖是结构物基础施工安全工作的重要环节，在基坑 开挖施工时,必须抓好各环节的安全工作，根据所采用的不 同开挖方法和土质情况，正确的选择开挖断面形式，确定合 理的边坡来保证施工安全。为了有利于施工和安全，基坑开 挖所放边坡大小要适当，边坡放的太小，就会造成坍塌事故。 所以开挖基坑坑壁坡度应根据挖方深度土的物理性质和地 下水的实际情况予以确定。现场开挖土类为砂类土和淤泥， 且坡顶有静载。根据表1中所示基坑坑壁坡度采用砂类土、 坡顶有静载，放坡比例为1： 1。25。
表1 基坑坑壁坡度
坑壁土类
坑壁坡度（高：宽）
坡顶无荷载
坡顶有静载
坡顶有动载
砂类土
1： 1
1： 1。 25
1:1.5
砾类土
1： 0。 75
1:1
1:1.25
粉质土、粉土质砂
1： 0.67
1： 0。 75
1： 1
粘质土
1:0。33
1:0.5
1： 0。 75
极软岩
1： 0。 25
1： 0.33
1:0.67
软质岩
1:0
1： 0。1
1： 0。 25
硬质岩
1:0
1:0
1： 0
注：①坑壁有不同土层时，可分层选用，并酌设平台;
② 基坑深度大于5m时，坑壁坡度可适当放缓或加设平
台；
③ 当基坑有地下水时，地下水位以上部分可放坡开挖； 地下水以上部分，若土质坍塌或水位在基坑以上较深时，应 加固开挖。
（2）、人工挖土:基坑内施工人员必须戴好安全帽，施工现 场禁止穿拖鞋、高跟鞋或赤脚。施工期间严禁槽内休息.
2、堆土
在开挖中，必须考虑回填土的余量及合理的堆放位置。如不 能合理堆放，将直接影响到施工安全。
堆土位置的选择:堆土位置的选择根据工程现场的具体情况， 施工现场开阔、周围环境不受影响和限制，为了方便进料、 堆料和施工，采取铲车倒运土方至周边空旷场地，倒运距离 1m。
三、降水处理
降水采用污水泵排水，泵体出水径为DN1。预计每个泵 站需要污水泵3个.由于泵站开挖位置临电设施不到位，施工 用电采用发电机供电。
坑壁渗水、漏水应及时导流至集水坑中，防止因长期渗漏而 使土体破坏，造成挡土结构受损.从土方开挖至地下水位开 始,到泵站挡墙施工完成面高出地下水位为止，要不间断抽 水保证挡土结构的稳定性。
集水坑的水安排专人用水泵抽排至泵坑坡顶20m以外排水沟。 在排水沟四周用土方围堵，使蓄水深度为1m后，采用HDPE 双臂波纹管De2排水至河道子槽深水坑内。HDPE双壁波纹 管De2安装长度约为150m。
四、基坑地基处理
基坑开挖降水完成后，进行迁探。
1、基槽中未见地下水的，需把淤泥或粉砂清除到原状土，后 回填级配砂石到基底标高，保证分层回填，压实系数为0。94;
2、基槽中有地下水的，尽量采取降水。如果不能降水的，需 要把淤泥或粉土清除后抛石，灌浆C30快凝素混凝土，到基 底设计标高。
最后，地基处理后，地耐力需要达到120KPa，方可进行下一 步施工，如遇其它问题，需要及时与设计、监理、甲方反馈。
目前的地质情况无法满足原设计承载力要求，建议对基础采 用片石混凝土换填处理.换填深度应结合地勘要求确定。
五、钢筋混凝土施工
泵站主体墙分两步施工：第一步为地下水位内降水施工.钢 筋及混凝土施工高度为2。5m〜3m，模板拆除、回填后进行 上部钢筋混凝土施工；第二步为高出地下水位的主体施工。 木模板表面应刨光,保持模板的平整度和光洁度，模板安装 前涂刷隔离剂以利模板拆除。模板采用对拉防水螺栓固定, 规格为由14 * 8mm,固定间距为4mm * 4mm,采用三行卡 及螺帽固定.
主体分次浇筑时，安装遇水膨胀止水条，规格为25mm*20mm. 浇筑混凝土时，在进出管位置安装柔性防水套管.
混凝土采用防冻融。C30W4F2.
五、安全施工
尽量避免夜间施工。施工场地应根据需要安装照明设施，在 危险地段设置明显标志。为保证基坑施工的安全，沿坑边设 置1.5m高防护钢管栏杆一周（并刷红白相间警戒色），在机 械出入留置4m宽缺。防护栏挂设密目式安全防护网，并 沿四周设置警示标牌。
