一．耳机功率放大器　
　耳放 　　耳机功率放大器,因为比较大的耳机阻抗很高,小的随身听是带不起来,推不动,就要耳放,有源的,接在音源和耳机中间。 　　耳放这个词也是很多烧友经常谈论的词汇，耳放是放耳机的箱子嘛？当然不是，耳放是耳机功率放大器的简称，链接在耳机与音源之间，起到发挥耳机实力作用。 　　在高端的耳机中分为两类，一种是高阻抗、低灵敏度的耳机，这类的耳机普通设备的耳机输出很难驱动。还有一类的耳机采用的低阻抗、高灵敏度的设计，这样的耳机对于电流输出的稳定性要求很高。针对这种情况，需要耳放来改善音源的耳机输出，来发挥耳机的效果。 　　从体积上来分，耳放可以分为台式耳放，这种耳放一般体积较大，适合在家庭中使用。还有一种为便携耳放，体积小巧，可以和随身设备搭配。从使用的主要元器件，也可以分为胆机（电子管）和石机（晶体管）两种，声音趋向各不相同。在实际的使用中，根据自己的耳机耳塞添加合适的耳放设备，效果提升是十分明显的。

二．耳机功放电路图原理介绍
(1). 图1为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1-R2分压电阻使提供到HP-IN管脚（16脚）的电压近似为50mV，驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。输出耦合电容隔离半供给直流电压，起到保护耳机的作用。
输入HP-IN管脚的电压为4V。当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。因此甚至为理想状态下，难以引发放大器处于单终端输出的工作模式。耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了，放大器便驱动输出耦合阻抗为R2和R3的耳机，当耳机阻抗为典型值32Ω时，输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。

图2也是耳机插孔的电性连接关系示意图，插孔为一组三线插头的设计，尖端和环分别为立体双声道的一个信号输出，然而最外端的环为地。当连接耳机时有一个控制端连接的耳机插孔足以驱动HP-IN管脚。一个微处理器或开关可以代替耳机插孔中连接控制端的功能，微处理器或开关向HP-IN提供4V～VDD的电压，这样连接扬声器的桥式模式便停止工作且Amp1A和Amp2A分别驱动耳机的左、右声道。
(2). ZEN的耳机功放电路图

ZEN的耳机功放电路
(3). HWD2163组成的耳机功放电路图
HWD2163组成的耳机功放电路图图2为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1-R2分压电阻使提供到HP-IN管脚（16脚）的电压近似为50mV，驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。输出耦合电容隔离半供给直流电压，起到保护耳机的作用。输入HP-IN管脚的电压为4V。当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。因此甚至为理想状态下，难以引发放大器处于单终端输出的工作模式。耳机接入耳机插
HWD2163组成的耳机功放电路图

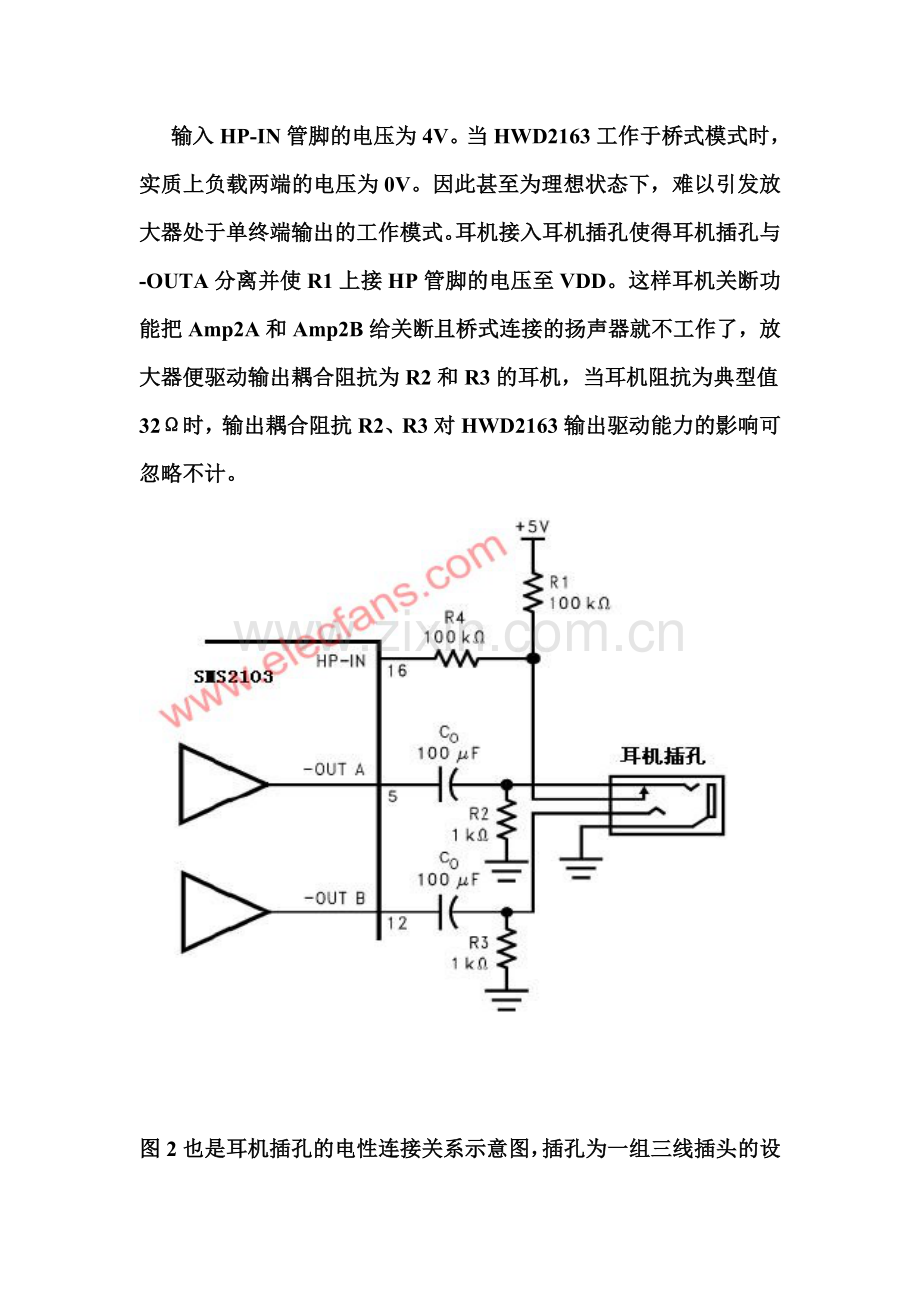

图2为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1-R2分压电阻使提供到HP-IN管脚（16脚）的电压近似为50mV，驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。输出耦合电容隔离半供给直流电压，起到保护耳机的作用。
输入HP-IN管脚的电压为4V。当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。因此甚至为理想状态下，难以引发放大器处于单终端输出的工作模式。耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了，放大器便驱动输出耦合阻抗为R2和R3的耳机，当耳机阻抗为典型值32Ω时，输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。

图2也是耳机插孔的电性连接关系示意图，插孔为一组三线插头的设计，尖端和环分别为立体双声道的一个信号输出，然而最外端的环为地。当连接耳机时有一个控制端连接的耳机插孔足以驱动HP-IN管脚。一个微处理器或开关可以代替耳机插孔中连接控制端的功能，微处理器或开关向HP-IN提供4V～VDD的电压，这样连接扬声器的桥式模式便停止工作且Amp1A和Amp2A分别驱动耳机的左、右声道。
(4) . 简易耳机功放电路图

简易耳机功放电路

(4). 耳机放大器电路图
