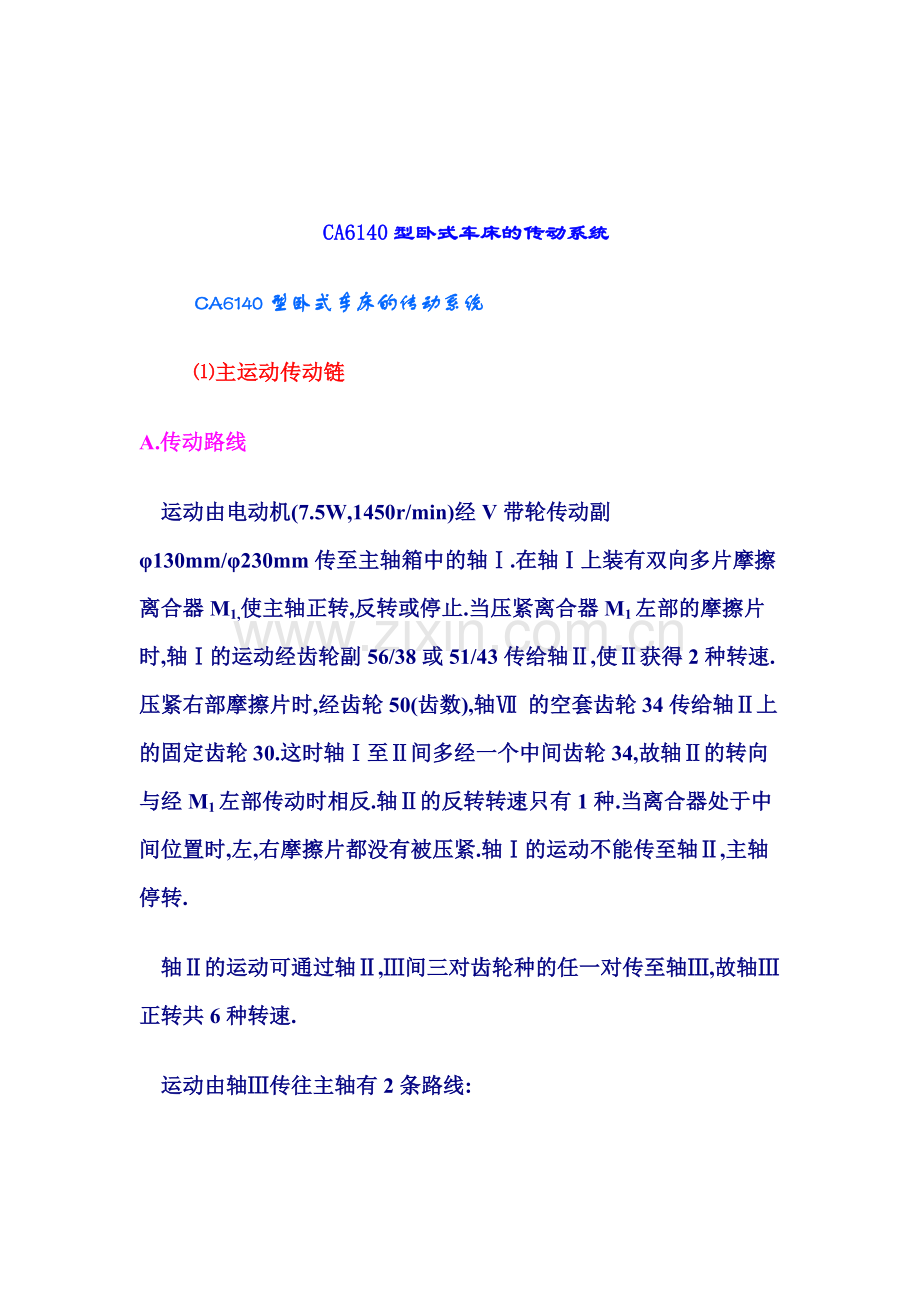

CA6140型卧式车床的传动系统
· CA6140型卧式车床的传动系统
          ⑴主运动传动链
A.传动路线
   运动由电动机(7.5W,1450r/min)经V带轮传动副φ130mm/φ230mm传至主轴箱中的轴Ⅰ.在轴Ⅰ上装有双向多片摩擦离合器M1,使主轴正转,反转或停止.当压紧离合器M1左部的摩擦片时,轴Ⅰ的运动经齿轮副56/38或51/43传给轴Ⅱ,使Ⅱ获得2种转速.压紧右部摩擦片时,经齿轮50(齿数),轴Ⅶ 的空套齿轮34传给轴Ⅱ上的固定齿轮30.这时轴Ⅰ至Ⅱ间多经一个中间齿轮34,故轴Ⅱ的转向与经M1左部传动时相反.轴Ⅱ的反转转速只有1种.当离合器处于中间位置时,左,右摩擦片都没有被压紧.轴Ⅰ的运动不能传至轴Ⅱ,主轴停转.
   轴Ⅱ的运动可通过轴Ⅱ,Ⅲ间三对齿轮种的任一对传至轴Ⅲ,故轴Ⅲ正转共6种转速.
   运动由轴Ⅲ传往主轴有2条路线:
   a.高速传动路线   主轴上的滑移齿轮50向左移,使之与轴Ⅲ上右端的齿轮63啮合,运动由轴Ⅲ经齿轮副63/50直接传给主轴,得到450--1400r/min的6级高转速.
   b.低速传动路线   主轴上的滑移齿轮50移至右端,使其与主轴上的齿式离合器M2啮合.轴Ⅲ的运动经齿轮副20/80或50/50传给轴Ⅳ,又经齿轮副20/80或51/50传给轴Ⅴ,再经齿轮副26/58和齿式离合器M2传至主轴,使主轴获得10--500r/min的低速转.
B.主轴转速级数和转速
  主轴的各级转速可按下列运动平衡式计算:
n主=n点*(D/D')*(1-ε)*(ZⅠ-Ⅱ/Z'Ⅰ-Ⅱ)*(ZⅡ-Ⅲ/Z'Ⅱ-Ⅲ)*(ZⅢ-Ⅳ/Z'Ⅲ-Ⅳ)*....
    ⑵进给运动传动链
A.车削螺纹传动路线
   车削螺纹时传动链的运动平衡式为:
    l(主轴)*u*L丝=L工
    式中:u-----从主轴倒丝杆之间的总传动比
         L丝---机床丝杆的导程,CA6140型车床的L丝=12mm
         L工---被加工螺纹的导程(mm)
 a.车削米制螺纹
    车削米制螺纹的运动平衡式为:
     L=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(25/36)*u基*(25/36)*(36/25)*u倍*12mm
     化简得:L=7u基*u倍
    通过扩大导程传动路线可将正常螺纹导程扩大4倍或16倍.CA6140型车床车削大导程米制螺纹时,最大螺纹导程为192mm.
 b.车削英制螺纹
     Lα=1/αin=25.4/α-----------①
    车削英制螺纹的运动平衡式为:
    Lα=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(1/u基)*(36/25)*u倍*12
    将①代入
     α=(7/4)*u基/u倍  扣/in
    变换u基和u倍的值,就可得到各种标准的英制螺纹.
 c.车削模数螺纹
    模数螺纹主要用在米制蜗杆中,用模数m表示螺距的大小,螺距与模数的关系为:
    Pm=πm    mm
    所以模数螺纹的导程为:
     Lm=kπm  mm       k---螺纹的头数
    模数螺纹的运动平衡式为:
    Lm=l(主轴)*(58/58)*(33/33)*(64/100)*(100/97)*(25/36)*u基*(25/36)*(36/25)*u倍*12
    化简:   m=(7/4k)u基u倍
    只要变换u基和u倍,就可以车削各种不同模数的螺纹
 d.车削径节螺纹
    径节螺纹主要用于英制蜗杆,其螺距大小以径节DP表示.径节代表齿轮或蜗轮折算到每英寸分度圆直径上的齿数,故英制蜗杆的轴向齿距为:
     LDP=π/DP in=(25.4kπ/DP)   mm
    径节螺纹运动的平衡式为:
    LDP=l(主轴)*(58/58)*(33/33)*(63/100)*(100/97)*(1/u基)*(36/25)*u倍*12
    化简:      DP=7k(u基/u倍)
    变换u基和u倍可得常用的24种螺纹径节.
  e.车削非标准螺纹和精密螺纹
    所谓非标准螺纹是指利用上述传动路线无法得到的螺纹.其平衡式为:
    L工=l(主轴)*(58/58)*(33/33)*u挂*12     mm
    挂轮的换置公式为:u挂=(a/b)*(c/d)=L工/12
   B.纵向和横向进给传动链
    为了减少丝杆的磨损和便于操纵,机动进给是由光杆竟溜板箱传动的.
    a.纵向进给传动链
      CA6140型车床纵向机动进给量有64种.当运动由主轴经正常导程的米制螺纹传动路线时,可获得正常进给两。这时的运动平衡式为:
      f纵=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(25/36)*u基*(25/36)*(36/25)*u倍*(28/56)*(36/32)*(32/56)*(4/29)*(40/30)*(30/48)*(28/80)*π*2.5*12   mm/r
     化简后:f纵=0.7lu基u倍
     变换u基和u倍可得到从0.08---1.22mm/r的32种正常进给量.其余32种进给量可分别通过英制螺纹传动路线和扩大螺纹导程机构得到.
    b.横向进给传动链
      由传动系统分析可知,当横向机动进给与纵向进给的传动路线一致时,所得的横向进给量为纵向进给量的一半,横向与纵向进给量的种数相同.
    c.刀架快速移动
      刀架的纵向和横向快速移动由快速移动电动机(0.25kW,2800r/min)传动,刀架快速向右移的速度为:
      V纵右(快)=2800*(13/29)*(4/29)*(40/30)*(30/48)*(28/80)*π*2.5*12=4.76m/min
