主提升系统安全保护装置及设施试验规范.doc

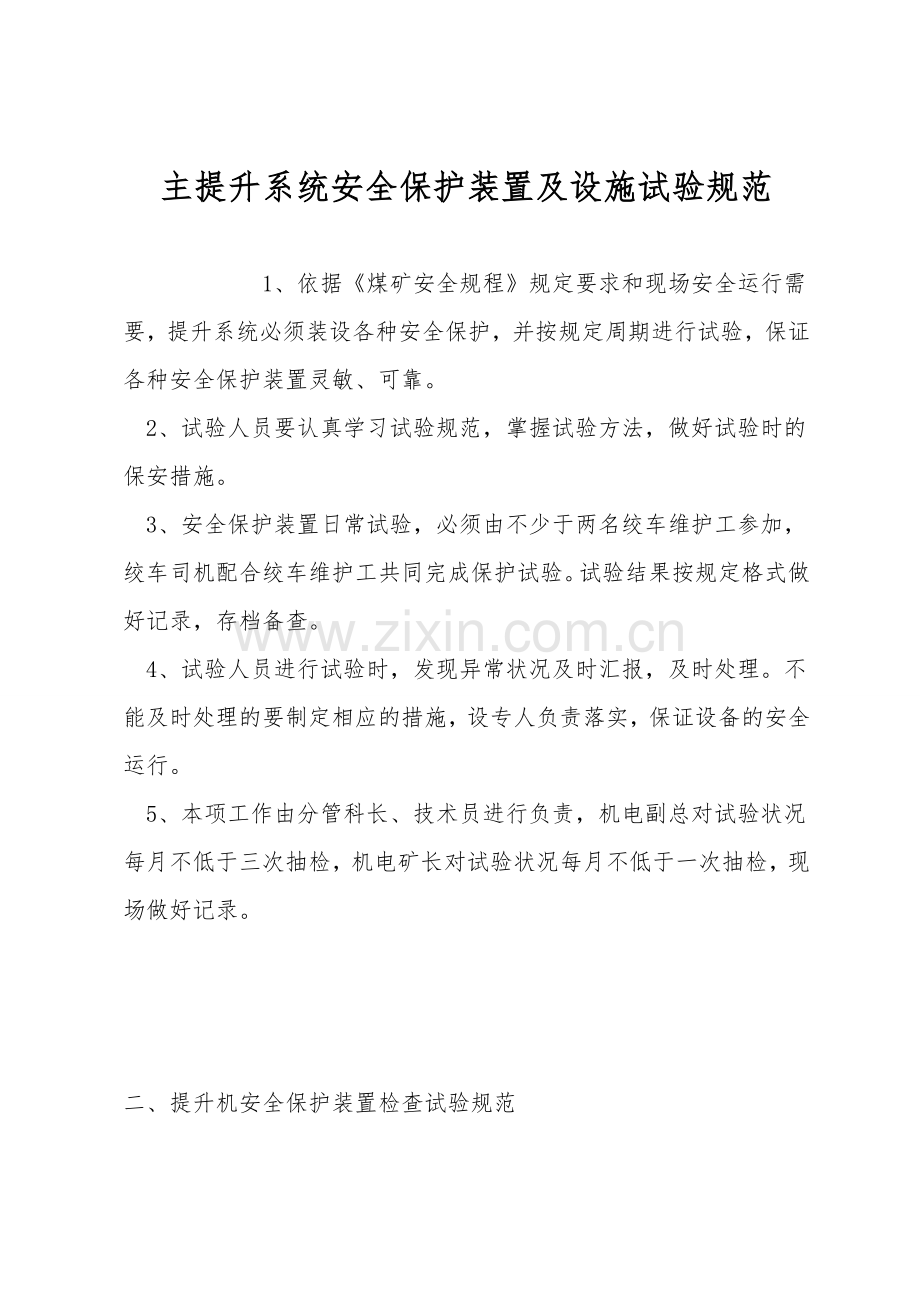

主提升系统安全保护装置及设施试验规范

1、依据《煤矿安全规程》规定要求和现场安全运行需要，提升系统必须装设各种安全保护，并按规定周期进行试验，保证各种安全保护装置灵敏、可靠。
2、试验人员要认真学习试验规范，掌握试验方法，做好试验时的保安措施。
3、安全保护装置日常试验，必须由不少于两名绞车维护工参加，绞车司机配合绞车维护工共同完成保护试验。试验结果按规定格式做好记录，存档备查。
4、试验人员进行试验时，发现异常状况及时汇报，及时处理。不能及时处理的要制定相应的措施，设专人负责落实，保证设备的安全运行。
5、本项工作由分管科长、技术员进行负责，机电副总对试验状况每月不低于三次抽检，机电矿长对试验状况每月不低于一次抽检，现场做好记录。

二、提升机安全保护装置检查试验规范

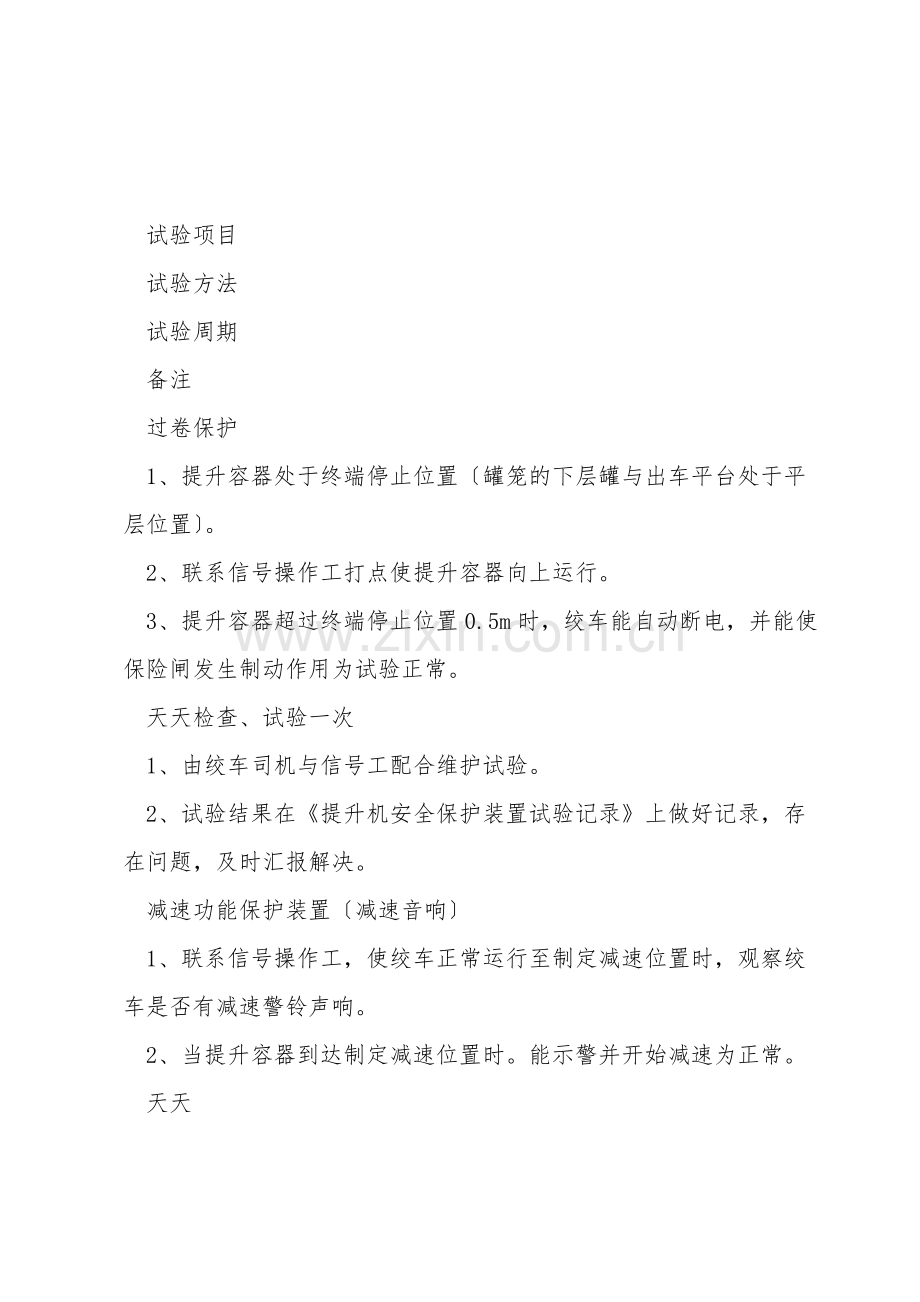

试验项目
试验方法
试验周期
备注
过卷保护
1、提升容器处于终端停止位置〔罐笼的下层罐与出车平台处于平层位置〕。
2、联系信号操作工打点使提升容器向上运行。
3、提升容器超过终端停止位置0.5m时，绞车能自动断电，并能使保险闸发生制动作用为试验正常。
天天检查、试验一次
1、由绞车司机与信号工配合维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
减速功能保护装置〔减速音响〕
1、联系信号操作工，使绞车正常运行至制定减速位置时，观察绞车是否有减速警铃声响。
2、当提升容器到达制定减速位置时。能示警并开始减速为正常。
天天
检查一次
1、由绞车司机配合维护检查。
2、检查结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
信号
与绞车闭锁
1、联系井口信号工保证绞车在正常停车位置。
2、信号工不发点，绞车司机开动绞车运行不了。
天天检查、试验一次
1、由绞车司机与信号工配合维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
闸间隙保护
1、联系信号操作工打点，使绞车正常运行至正常停车位置并停止。
2、由检修维护人员首先锁好一侧2副闸，联系绞车司机进行敞闸人为调节闸间隙大于2mm。
3、提升绞车操作台闸控面板报闸间隙故障为正常。
天天检查一次
1、由绞车司机配合维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
紧急制动保护
1、联系信号操作工打点，使绞车正常运行至正常停车位置并停止。
2、由绞车司机人为踩下紧急制动脚踏开关，高压跳闸且安全回路断开。
3、提升绞车高压跳闸且安全回路断开为保护正常。
天天检查、试验一次
1、由绞车司机配合维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。

松绳保护
1、联系信号操作工打点，使绞车正常运行至正常停车位置并停止。
2、由维护人员人为用手在松绳保护杆中间位置向下按压，移动距离在50~80mm内开关应可靠动作，安全回路断开。
天天检查、试验一次
1、由绞车司机配合维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
电控柜门闭锁保护
1、联系信号操作工打点，使绞车正常运行至正常停车位置并停止。
2、由维护人员在不动车状态下打开绞车电控柜门，绞车房内高压总开关跳闸，即为正常。
天天检查、试验一次
1、由维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
深度指示器失效保护
1、联系信号操作工打点，使绞车正常运行至正常停车位置并停止。
2、由维护人员人为拨动PLC编码器。
3、提升绞车操作台面板报深度指示器故障为正常。
天天检查、试验一次
1、由维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。
信号与操车系统闭锁
1、绞车运行到正常停车位置后，信号工联系下口信号工进行试验。
2、信号工在操作台操作使井口操车状态不完成，发不出信号为正常。
3、操车状态不完成，发不出信号。
天天检查、试验一次
1、由绞车司机与信号工配合维护试验。
2、试验结果在《提升机安全保护装置试验记录》上做好记录，存在问题，及时汇报解决。

试验安全措施
1、试验前，试验人员、绞车司机、信号工、把钩工必须认真学习施工措施并签字，明确自己的任务，熟知施工内容及安全措施。
2、试验人员要认真学习试验规范，掌握试验方法、标准，试验结果按规定格式做好记录，存档备查。
3、试验人员进行试验时，发现异常状况及时汇报，及时处理。不能及时处理的要制定相应的措施，设专人负责落实，保证设备的安全运行。
4、试验前必须检查绞车及信号，保证绞车工作制动、安全制动灵活、平稳、准确；各电气元件、接线无异常现象；绞车信号系统完好，联系信号准确而可靠，铃声响亮。
5、试验操作在绞车强制保养期间进行，上下井口由把钩工看守，5m范围内不许有人，试验时严禁人员私自爬人行梯升井。
6、试验结束后，必须对保护装置进行复位，对提升系统进行一次全面检查，保证提升系统正常进行。

三、防坠器静负荷不脱钩试验规范

试验项目
试验方法
试验周期
备注
检查性试验
1、在井筒口沿出车方向立放两根工字钢。
2、将罐笼缓慢下放至缓冲物上，放松提升钢丝绳。在弹簧力的作用下，抓捕器楔子紧靠在制动绳上，测量楔子露出长度和弹簧长度，弹簧的行程不得超过最大行程的三分之二。
3、拉紧提升钢丝绳，提起罐笼再测量弹簧长度及楔子露出长度。
每月
检查、试验一次
1、每台罐笼的检查性试验不少于三次，各部件机构动作灵敏可靠后方可做下一步试验。
2、试验结果在《防坠器装置试验记录》上做好记录，存在问题，及时汇报解决。
静负荷试验
1、将罐笼缓慢下放至缓冲物上，放松提升钢丝绳，抽出抓捕器两个叉杆之间的销子。这时抓捕器的楔子在弹簧作用下压在制动绳上。
2、开动绞车，缓慢提起主绳，罐笼缓缓上升，楔子在制动绳上滑动。将罐笼上提约0.5m，然后停罐，停罐后在罐笼底部导向套处的制动绳上作出标记，此点记为A点。
3、做完标记后，提升机缓缓下放。此时虽然防坠器处于制动状态，但在罐笼的自身重力下，罐笼缓缓下滑。当主绳下垂一定幅度，而此时罐笼停止下滑时，停止放绳。此时在罐笼底部导向套处的制动绳上作出标记，此点记为B点。
4、将A、B两点之间的距离测出并记录好，此距离即为静负荷试验罐笼下坠的距离。
5、每台罐笼要用载矸矿车荷重的重罐进行两次静负荷试验。
每月
检查、试验一次
1、每次试验所选择的参照点必须一致。
2、每次试验中的A点应选择在制动绳的不同位置上。
3、由绞车司机与信号工配合进行试验。
4、试验结果在《防坠器装置试验记录》上做好记录，存在问题，及时汇报解决。

试验安全措施
1、试验前，施工人员、绞车司机、信号工、把钩工必须认真学习施工措施，并签字，明确自己的任务，熟知施工内容及安全措施，施工人员必须服从施工负责人的统一指挥。
2、试验人员要认真学习试验规范，掌握试验方法、标准，试验结果按规定格式做好记录，存档备查。
3、试验人员进行试验时，发现异常状况及时汇报，及时处理。不能及时处理的要制定相应的措施，设专人负责落实，保证设备的安全运行。
4、脱钩试验前需提前在调度会申报，把试验具体内容和时间申报清楚。
5、试验前，应提前清理好井筒杂物；上井口必须用绳围住，并指定上井口把钩工看守，任何人不得靠近围绳。下井口由把钩工看守，5m范围内不许有人，试验中严禁人员私自爬人行梯升井。
6、试验中所用的一切工具及材料，都必须严格检查后方可使用。
7、井口设置的工字钢放置稳固后，要在工字钢上均匀布置缓冲物，以减少试验时的冲击力。
8、试验时，罐笼必须缓慢下放或上升，坚持速度不超过每秒0.5米。
9、井口信号联系，由现场施工负责人指挥信号工向绞车房发出信号，信号要准确、清楚。
10、登高、井口四周及井筒内作业人员施工时必须穿防滑鞋、戴安全帽并系好带子；系合格的安全带〔罐笼上方施工人员把安全带系在主提升绳连接装置上〕；所持工具必须用细绳拴牢固，以防止掉到井筒内。
11、试验结束后，必须对罐笼、防坠器、导向套的各部位进行一次全面检查，检查内容与试验前检查内容相同，保证提升系统正常进行。
