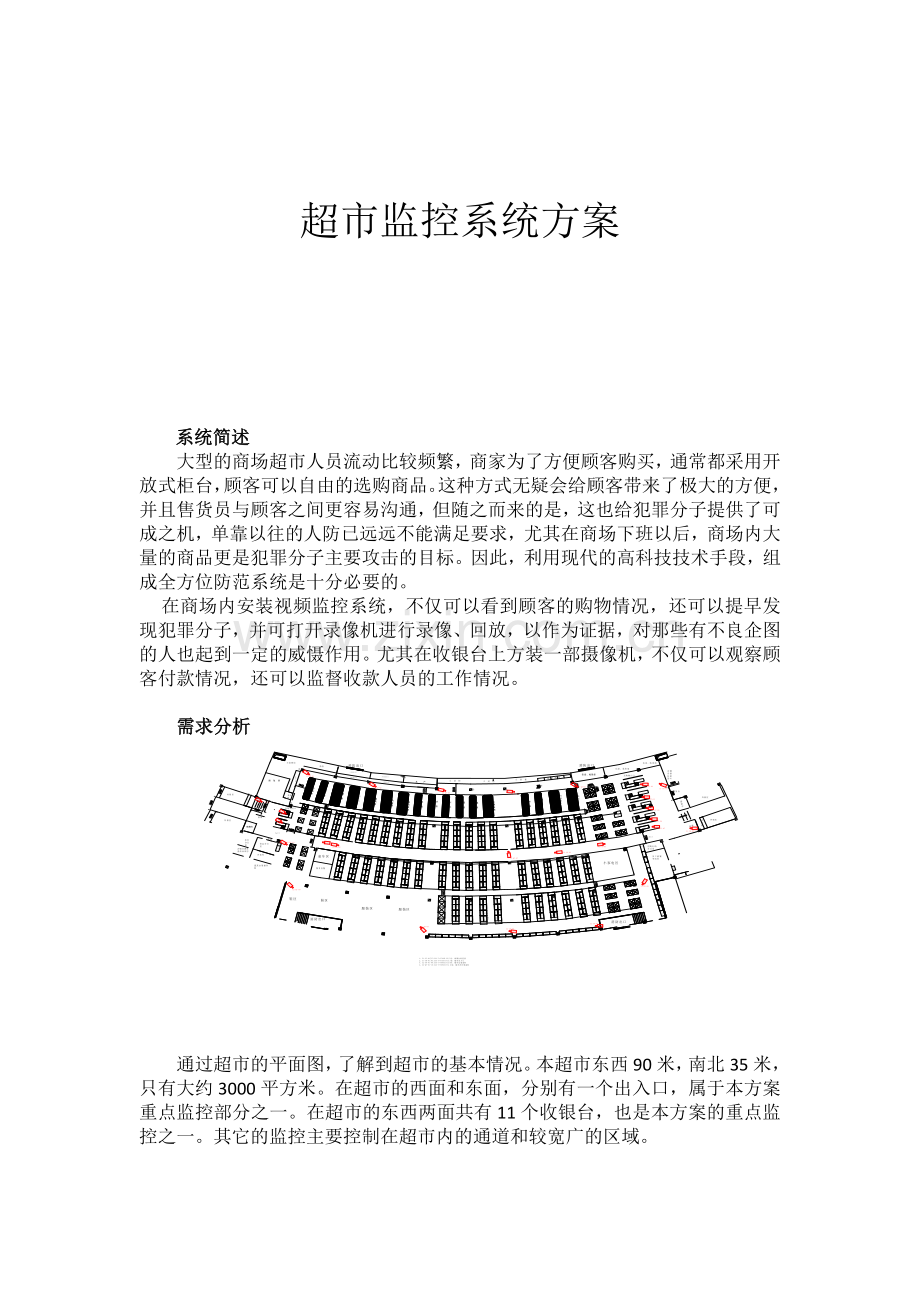

超市监控系统方案

系统简述
大型的商场超市人员流动比较频繁，商家为了方便顾客购买，通常都采用开放式柜台，顾客可以自由的选购商品。这种方式无疑会给顾客带来了极大的方便，并且售货员与顾客之间更容易沟通，但随之而来的是，这也给犯罪分子提供了可成之机，单靠以往的人防已远远不能满足要求，尤其在商场下班以后，商场内大量的商品更是犯罪分子主要攻击的目标。因此，利用现代的高科技技术手段，组成全方位防范系统是十分必要的。　
    在商场内安装视频监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可打开录像机进行录像、回放，以作为证据，对那些有不良企图的人也起到一定的威慑作用。尤其在收银台上方装一部摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况。

需求分析

通过超市的平面图，了解到超市的基本情况。本超市东西90米，南北35米，只有大约3000平方米。在超市的西面和东面，分别有一个出入口，属于本方案重点监控部分之一。在超市的东西两面共有11个收银台，也是本方案的重点监控之一。其它的监控主要控制在超市内的通道和较宽广的区域。

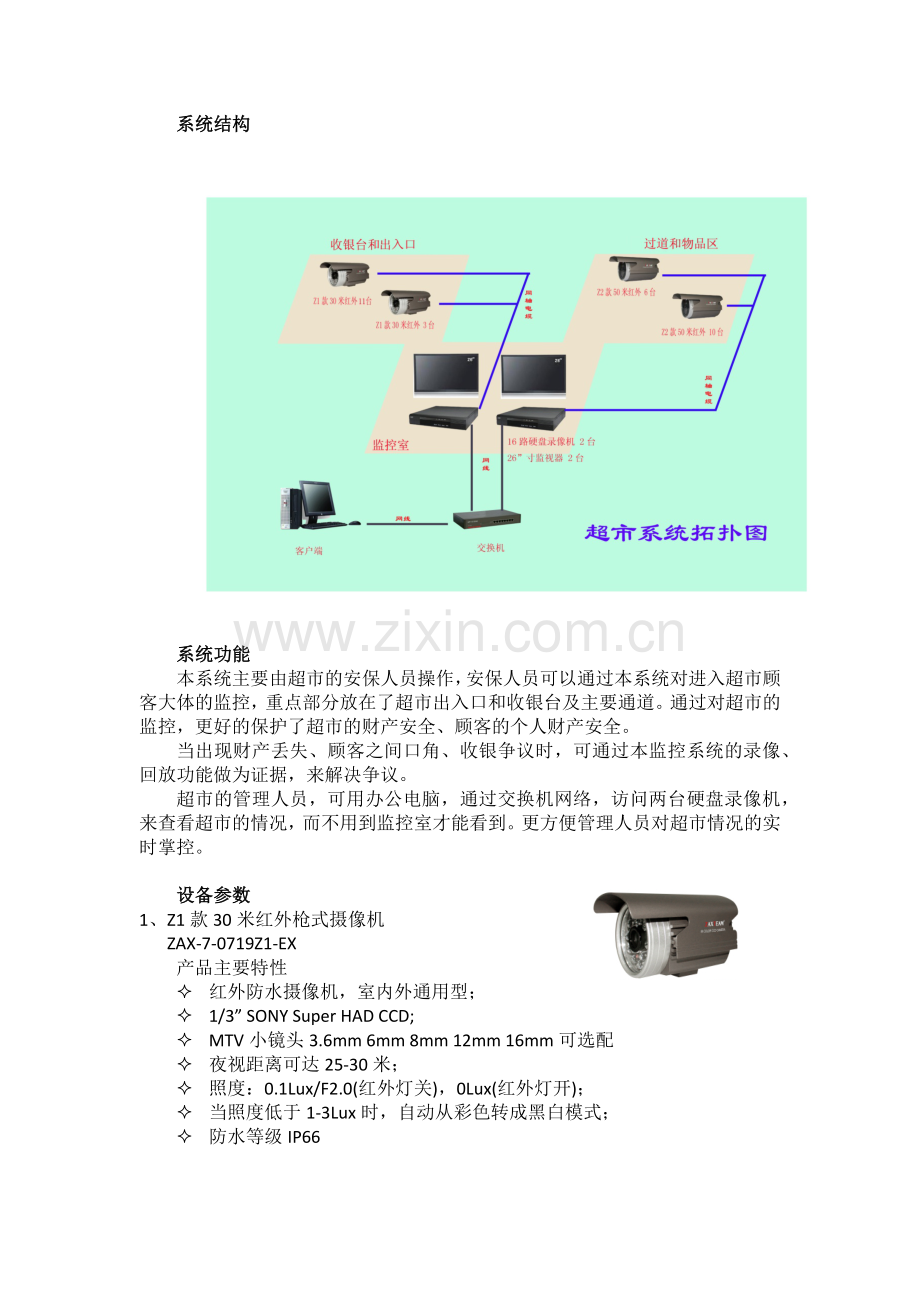

系统结构

系统功能
本系统主要由超市的安保人员操作，安保人员可以通过本系统对进入超市顾客大体的监控，重点部分放在了超市出入口和收银台及主要通道。通过对超市的监控，更好的保护了超市的财产安全、顾客的个人财产安全。
当出现财产丢失、顾客之间口角、收银争议时，可通过本监控系统的录像、回放功能做为证据，来解决争议。
超市的管理人员，可用办公电脑，通过交换机网络，访问两台硬盘录像机，来查看超市的情况，而不用到监控室才能看到。更方便管理人员对超市情况的实时掌控。

设备参数
1、Z1款30米红外枪式摄像机
ZAX-7-0719Z1-EX
产品主要特性
² 红外防水摄像机，室内外通用型；
² 1/3” SONY Super HAD CCD;
² MTV小镜头3.6mm 6mm 8mm 12mm 16mm可选配
² 夜视距离可达25-30米；
² 照度：0.1Lux/F2.0(红外灯关)，0Lux(红外灯开)；
² 当照度低于1-3Lux时，自动从彩色转成黑白模式；
² 防水等级IP66

技术规格
型号
ZAX-7-0719Z1-EX
影像感应器
1/3” SONY Super HAD CCD
信号系统
PAL或NTSC制式
水平解析度
650线
最低照度
0.1Lux/F2.0(红外灯关)，0Lux(红外灯开)
日夜转换
照度<1-3Lux/F2.0
信噪比
大于50dB
电子快门
1/50~1/100,000秒(PAL), 1/60~1/100,000秒(NTSC)
背光补偿
打开
自动白平衡
自动
自动增益
自动
镜头
MTV小镜头3.6mm 6mm 8mm 12mm 16mm可选配
IR-LED
18颗φ8鼎元红外
IR距离
25~30米
伽玛校正
0.45
同步模式
内同步
视频输出
1.0Vp-p，75 Ohm
工作温度
-10℃~+50℃ RH90% MAX(NON-CONDENCING)
机体
铝材

2、Z2款50米红外枪式摄像机
ZAX-7-0789Z2-EX
产品主要特性
² 红外防水摄像机，采用三代点阵红外灯，夜视效果好；
² 1/3” SONY Super HAD CCD;
² CS固定镜头4mm 6mm 8mm 12mm 16mm可选配
² 夜视距离可达40-50米；
² 照度：0.1Lux/F2.0(红外灯关)，0Lux(红外灯开)；
² 当照度低于1-3Lux时，自动从彩色转成黑白模式；
² 防水等级IP66

技术规格
型号
ZAX-7-0789Z2-EX
影像感应器
1/3” SONY Super HAD CCD
信号系统
PAL或NTSC制式
水平解析度
650线
最低照度
0.1Lux/F2.0(红外灯关)，0Lux(红外灯开)
信噪比
大于50dB
电子快门
1/50~1/100,000秒(PAL), 1/60~1/100,000秒(NTSC)
背光补偿
打开
自动白平衡
自动
自动增益
自动
镜头
CS固定镜头4mm 6mm 8mm 12mm 16mm可选配
IR-LED
1颗三代点阵红外灯
IR距离
40~50米
伽玛校正
0.45
同步模式
内同步
视频输出
1.0Vp-p，75 Ohm
工作温度
-10℃~+50℃ RH90% MAX(NON-CONDENCING)
机体
铝材

3、嵌入式硬盘录像机
ZT680/HD
1.6U机箱，16路音视频D1实时编码，支持HDM\VGA\CVBS同时输出，支持千兆网络接口。支持Windows Mobile、Symbian、Iphone、Android等系统智能手机直接浏览。支持智云管理安全服务平台，智云管理平台短信报警服务。

产品主要特性
² 1.6U机箱，视频压缩标准H.264，16路音视频D1（704*576）实时编码，4个SATA硬盘接口，最高支持8T硬盘；
² 革命性的引入了“时间等分法”回放模式，秒级精确定位， 通过3次简单的点击，就可以从24小时的录像中轻松检索并定位到1秒的画面，并可在检索和回放两个界面间切换。
² 最多支持16路同步回放，支持8X的快进快退，支持1/2、1/4、。。1/24秒慢放慢退。
² 支持录像文件锁定，避免重要资料被覆盖
² 支持多级电子放大，画中画实时预览，可进行多级电子放大，方便审视画面细节
² 支持HDMI\VGA\CVBS同时输出，支持1024*768、1280*760、1280*1024、1920*1080等多种分辨率高清输出。
² 支持智云管理安全服务平台，智云管理平台短信报警服务；
² 支持定时功能，可根据需求定时开关机；支持网络自动校时，校时间隔可自行设定。
² 支持Windows Mobile、Symbian、Iphone、Android等系统智能手机直接浏览。
² 各通道录像分辨率、码流、帧率等可独立设定
² 支持配置文件的导入导出，方便设置多台设备
² 支持网络、U盘、USB刻录机多种方式备份
² 网络支持DHCP、DDNS、PPPoE，IE直接浏览和CMS集中控制，支持电子邮件发送及报警中心连接功能；
² 支持直接连接中心服务器，支持域名解析；
² 鼠标操控灵敏度1-10级可调，支持电视去抖动功能；
² 支持5个以上的用户组，每个用户组支持10个以上不同权限用户，支持特定用户IP、MAC地址绑定设置；
² 支持报警联动定时抓拍功能，每次抓拍1-4张、间隔1-10秒可设定；
² 支持16路输入，4路输出IO报警，支持视频丢失、IP冲突、非法访问、网络故障、硬盘错误等信息报警提示；
² 支持千兆网络接口，网络速度更快。

技术规格
型号
ZT680/HD
视音频输入
视频压缩标准
H.264
模拟视频输入
16路BNC输入（电平:1.0Vp-p,阻抗：75Ω）
音频压缩标准
G.711A
音频输入
16路BNC
语音对讲输入
1路RCA
视音频输出
图像监视分辨率
D1 PAL:(704×576),NTSC(704×480)
回放分辨率
D1/2CIF/CIF/QCIF
视频输出
1路CVBS复合输出BNC
1路VGA
1路HDMI
1路SPOT输出BNC
环通输出
\
视频帧率
PAL:1-25 NTSC:1-30
压缩输出码率
变码流（最高、较高、中等、低、较低、最低，六等画质） 定码率：256bps-2048bps
支持双码流
子码流：1-6帧/秒
变码流（最高、较高、中等、低、较低、最低，六等画质）定码率：32bps-256bps
音频输出
1路RCA输出
硬盘驱动器
接口类型
4个SATAII接口
最大容量
支持最大容量为2TB的硬盘
外部接口
网络接口
1个RJ45接口（10M/100M/1000M自适应以太网口）
串行接口
1个RS-232设备维护接口
1个RS-485专用球机接口
USB接口
2个USB2.0接口
报警输入
16路报警输入（支持常开/常闭两种形式）
报警输出
4路报警输出（常开，继电器闭合输出）
环境参数
电源
DC12V
功耗
≤40W（不含硬盘）
工作温度
-10℃-＋55℃
工作湿度
10％-90％
机箱
1.6U
尺寸
440x75x420 MM（宽x高x深）
重量（不含硬盘）
≤4Kg（不含硬盘）
