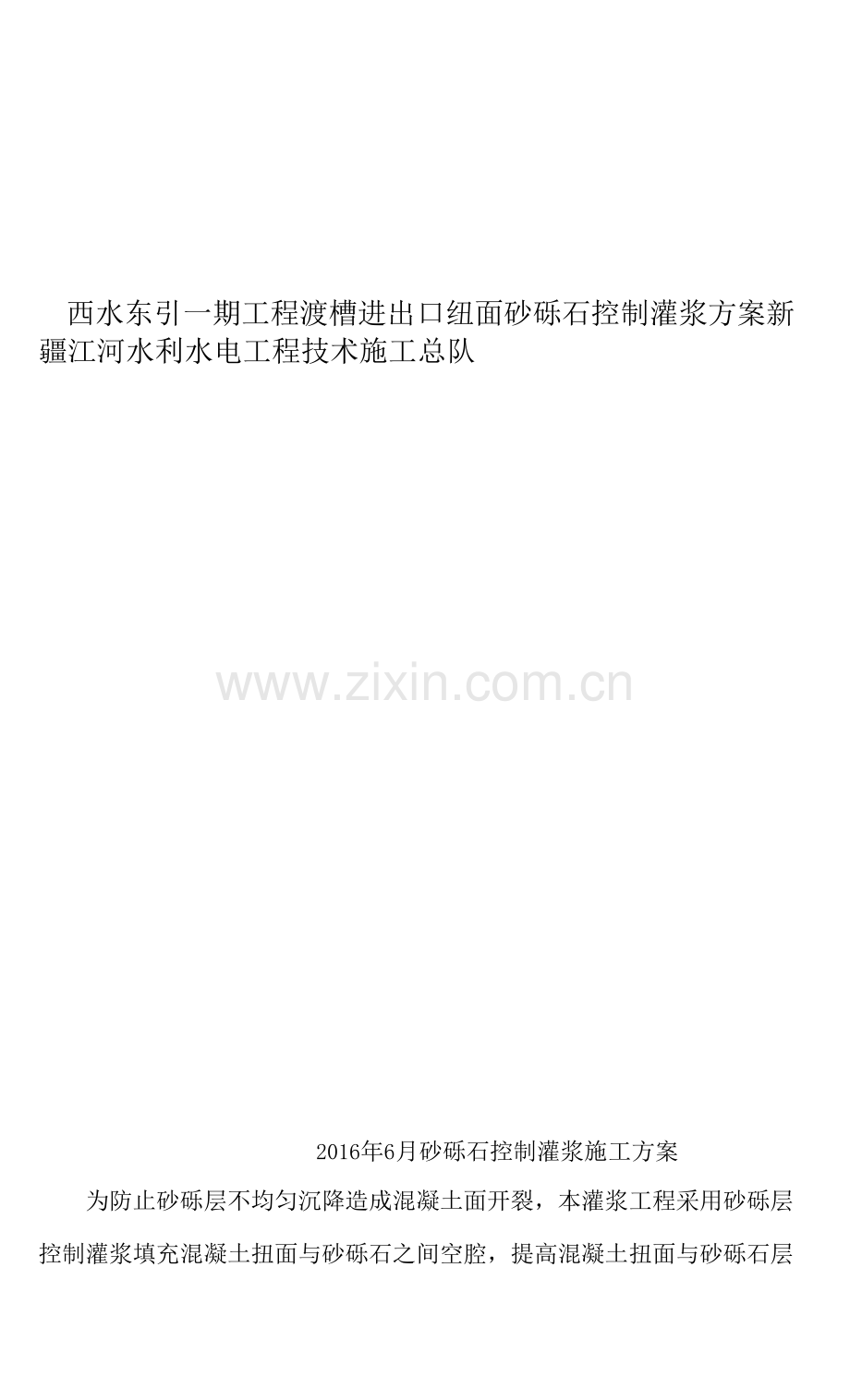

西水东引一期工程渡槽进出口纽面砂砾石控制灌浆方案新疆江河水利水电工程技术施工总队
2016年6月砂砾石控制灌浆施工方案
为防止砂砾层不均匀沉降造成混凝土面开裂，本灌浆工程采用砂砾层 控制灌浆填充混凝土扭面与砂砾石之间空腔，提高混凝土扭面与砂砾石层 的整体性。进而保证渡槽输水的正常进行。

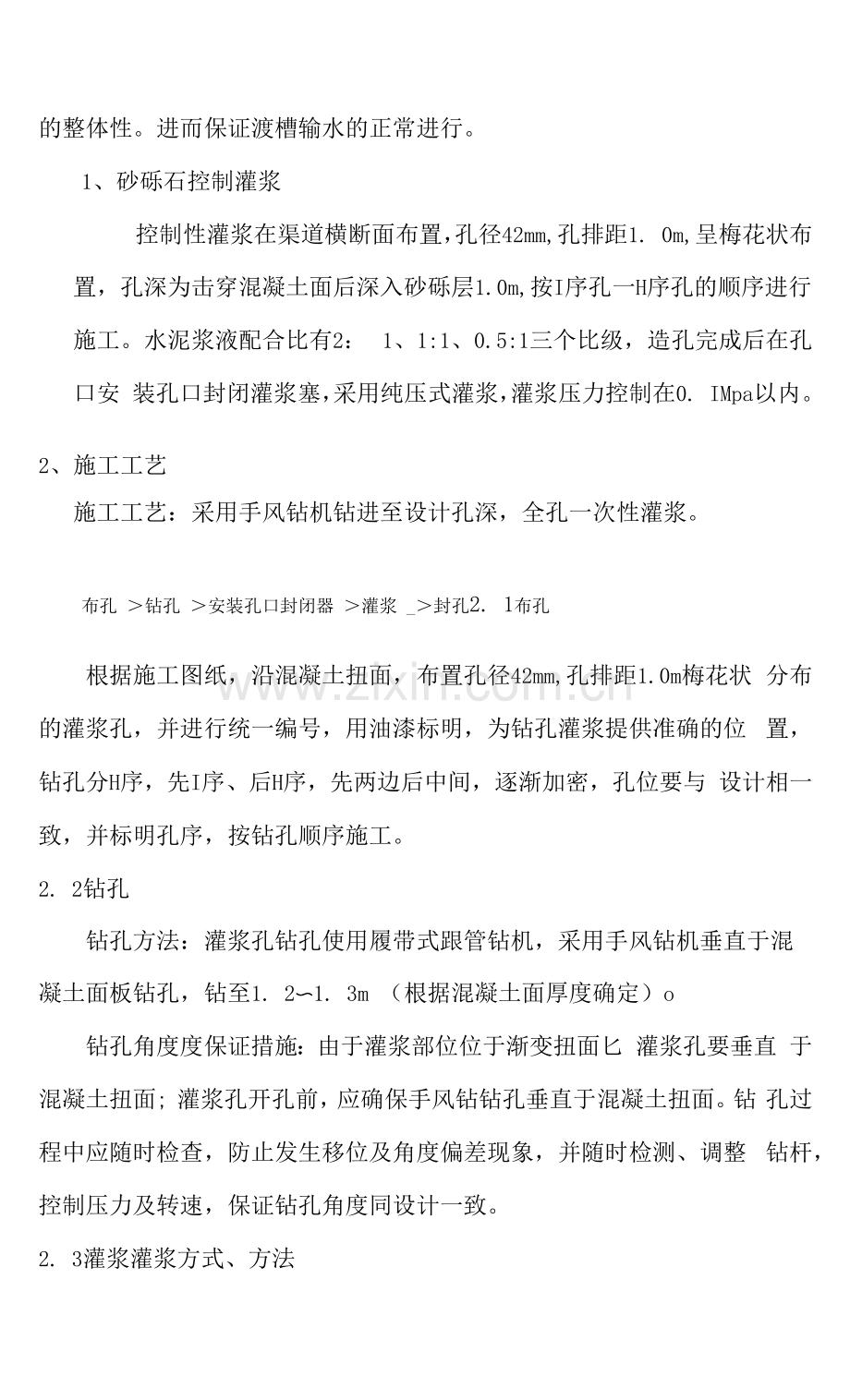

1、砂砾石控制灌浆
控制性灌浆在渠道横断面布置，孔径42mm,孔排距1. 0m,呈梅花状布 置，孔深为击穿混凝土面后深入砂砾层1.0m,按I序孔一H序孔的顺序进行 施工。水泥浆液配合比有2： 1、1:1、0.5:1三个比级，造孔完成后在孔口安 装孔口封闭灌浆塞，采用纯压式灌浆，灌浆压力控制在0. IMpa以内。
2、施工工艺
施工工艺：采用手风钻机钻进至设计孔深，全孔一次性灌浆。
布孔 ＞钻孔 ＞安装孔口封闭器 ＞灌浆 _＞封孔2. 1布孔
根据施工图纸，沿混凝土扭面，布置孔径42mm,孔排距1.0m梅花状 分布的灌浆孔，并进行统一编号，用油漆标明，为钻孔灌浆提供准确的位 置，钻孔分H序，先I序、后H序，先两边后中间，逐渐加密，孔位要与 设计相一致，并标明孔序，按钻孔顺序施工。
2. 2钻孔
钻孔方法：灌浆孔钻孔使用履带式跟管钻机，采用手风钻机垂直于混 凝土面板钻孔，钻至1. 2〜1. 3m （根据混凝土面厚度确定）o
钻孔角度度保证措施：由于灌浆部位位于渐变扭面匕 灌浆孔要垂直 于混凝土扭面; 灌浆孔开孔前，应确保手风钻钻孔垂直于混凝土扭面。钻 孔过程中应随时检查，防止发生移位及角度偏差现象，并随时检测、调整 钻杆，控制压力及转速，保证钻孔角度同设计一致。
2. 3灌浆灌浆方式、方法
灌浆方法：全孔一次性灌浆法。
灌浆方式：采用纯压式灌浆。
该灌浆工程主要作用为回填混凝土扭面与砂砾石之间空腔，灌浆时应 先灌注扭面两端，而后在中间进行加密，以便到达更好的灌浆效果。
2. 4灌浆材料
灌浆水泥采用42.5普通硅酸盐水泥。水泥的细度宜为通过80 um方孔 筛的筛余量不大于5%。不得使用过期、失效、受潮结块的水泥。水泥不应 存放过久，出厂期超过三个月的水泥不能使用。灌浆用水要符合拌制水工 混凝土用水的要求，拌浆水的温度不得高于40℃。
①浆液拌制：灌浆浆液应采用42.5普通硅酸盐水泥拌制，高速搅拌机 搅拌时间采应不少于30s,搅拌桶内水泥浆液应过筛后放入低速搅拌桶内使 用。
② 浆液质量控制：灌浆施工前，应对水泥进行检验，检验结果应满足 规范要求。灌浆施工过程中，还应随时抽检，受潮结块的水泥不能用于灌 浆；同时还应抽测浆液的比重，不符合要求的水泥浆不能用于灌浆。
2. 5灌浆设备
①灌浆泵：黑旋风3SNS型泥浆泵。
②搅拌机：采用黑旋风YJC-340型立式搅拌机
③ 止浆：段顶水囊塞止浆。
⑤灌浆管：采用钢丝编制高压管。
2. 6灌浆分段及压力控制
①灌浆分段：本灌浆工程采用全孔一次性灌浆。
②灌浆压力控制：灌浆压力采用0.IMPa。灌浆压力根据注入量的大小 进行控制，由低逐渐加大，最大不超过0. IMpa。
2.7浆液比级变换
(1)灌浆采用水泥浆液。灌浆水灰比采用2:1、1:1、0.5:1。三个比 级，由稀到浓逐级变换，开灌水灰比采用2:1。
(2)浆液变换
A、当浆液压力保持不变，注入率持续减少时，或当注入率不变而压力 持续升高时.，不得改变水灰比。
B、当某一比级浆液的注入量已达700L以上或当灌注时间已达lOmin, 而灌浆压力和注入率均无改变或改变不显著时，应改浓一级。
C、当注入率大于30L/min时，可根据具体情况越级变浓。
D、灌浆过程中，灌浆压力或注入率突然改变较大时，应立即查明原因, 采取相应的措施处理。
E、灌浆段注入量大5()Okg/m,灌浆难于结束时，可采用间歇待凝灌浆, 间歇4小时水泥初凝后在进行后续灌浆。
F、灌浆过程中应定时测记浆液密度。
2. 8灌浆结束标准与封孔
手风钻钻进一次成孔，全孔一次性灌浆的结束条件应到达最大灌浆压力，注入率小于或等于2L/min,或停止吸浆，持续时间已达5min,可以结 束该段灌浆。
灌浆孔灌浆结束后向孔内注入0.5:1水泥浆进行封孔，对混凝土扭面用 环氧树脂砂浆封孔。
2.9抬动观测
灌浆时压力过大会造成混凝土面板抬动或位移，灌浆前在渠道底部或 相邻的混凝土面板上安装简易抬动观测装置，间隔10・20分钟，对混凝土面 板进行观测，防止压力过大造成抬动发生。
3、灌浆特殊情况的处理
① 灌浆过程中，发现冒浆漏浆，应根据具体情况采用低压、浓浆、 限流、限量、间歇灌浆等方法进行处理。
②灌浆过程中发生串浆时，如串浆孔具备灌浆条件，可以同时进行灌 浆。应一•泵灌一孔。否那么应将串浆孔用塞塞住，等灌浆孔灌浆结束后。将 被串孔进行扫孔，而后继续灌浆。
③灌浆工作必须连续进行，假设因故中断，可按照下述原那么进行处理：
a、应及早恢复灌浆。假设无法恢复灌浆。那么应进行扫孔，而后进行灌浆。
b、恢复灌浆时，应使用开灌比级的水泥浆进行灌注。如注入率与中断 前的相近，即可改用中断前比级的水泥浆继续灌注；如注入率较中断前的 减少较多，那么浆液应采用开灌比级的水泥浆继续灌注。
c、恢复灌浆后，如注入率较中断前的减少很多，且在短时间内停止吸 浆，应进行扫孔重新灌浆。
④灌浆段注入量大，灌浆难于结束时，可采用低压、浓浆、限流、限 量、间歇灌浆等措施进行处理，假设无效，应加控制液进行控制灌浆。
⑤当坝顶出现裂缝后，应分析发生原因，如果是湿陷缝，可继续灌浆, 如果是劈裂缝，应停止灌浆，待裂缝闭合后在灌浆。
4、工程质量检查
在灌浆前请第三方检测机构沿混凝土扭面用地质雷达探测混凝土扭面 与砂砾层之间的空腔，在灌后的3d-7d再次探测混凝土扭面与砂砾层之间 的空腔，看空腔有无明显减小。
