　　采用空气冷却的变压器变压器
　　变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 [全文]
，它的温升除了与磁心损耗和绕组铜损之和有关外，还和辐射表面的面积有关。气流流经变压器
变压器　　变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
，变压器的温度会降低，降低的程度与气流速度（in(3) ／min）有关。
　　想要精确、系统地计算出变压器的温升是不容易的，但可以通过一些经验曲线来得到温升值，误差只在10℃以内。这些曲线是基于辐射表面面积的热敏阻抗这一概念得来的。散热片散热片

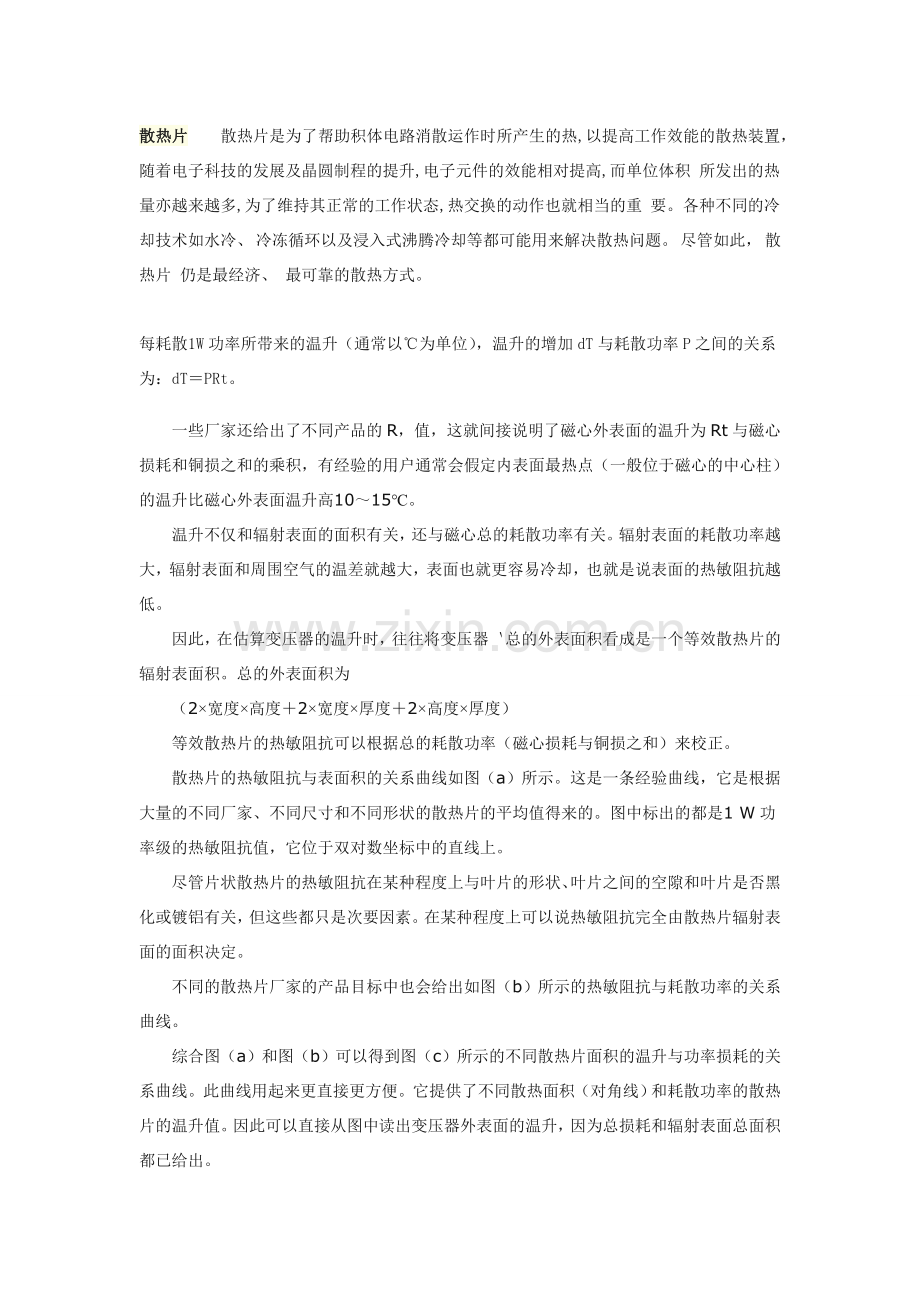

　　散热片是为了帮助积体电路消散运作时所产生的热,以提 高工作效能的散热装置，随着电子科技的发展及晶圆制程的提升,电子元件的效能相对提高,而单位体积 所发出的热量亦越来越多,为了维持其正常的工作状态,热交换的动作也就相当的重 要。各种不同的冷却技术如水冷、 冷冻循环以及浸入式沸腾冷却等都可能用来解决散热问题。 尽管如此， 散热片 仍是最经济、 最可靠的散热方式。 [全文]
热敏阻抗Rt的定义为散热片
散热片　　散热片是为了帮助积体电路消散运作时所产生的热,以提 高工作效能的散热装置，随着电子科技的发展及晶圆制程的提升,电子元件的效能相对提高,而单位体积 所发出的热量亦越来越多,为了维持其正常的工作状态,热交换的动作也就相当的重 要。各种不同的冷却技术如水冷、 冷冻循环以及浸入式沸腾冷却等都可能用来解决散热问题。 尽管如此， 散热片 仍是最经济、 最可靠的散热方式。
每耗散1W功率所带来的温升（通常以℃为单位），温升的增加dT与耗散功率P之间的关系为：dT＝PRt。
　　一些厂家还给出了不同产品的R，值，这就间接说明了磁心外表面的温升为Rt与磁心损耗和铜损之和的乘积，有经验的用户通常会假定内表面最热点（一般位于磁心的中心柱）的温升比磁心外表面温升高10～15℃。
　　温升不仅和辐射表面的面积有关，还与磁心总的耗散功率有关。辐射表面的耗散功率越大，辐射表面和周围空气的温差就越大，表面也就更容易冷却，也就是说表面的热敏阻抗越低。
　　因此，在估算变压器的温升时，往往将变压器｀总的外表面积看成是一个等效散热片的辐射表面积。总的外表面积为
　　（2×宽度×高度＋2×宽度×厚度＋2×高度×厚度）
　　等效散热片的热敏阻抗可以根据总的耗散功率（磁心损耗与铜损之和）来校正。
　　散热片的热敏阻抗与表面积的关系曲线如图（a）所示。这是一条经验曲线，它是根据大量的不同厂家、不同尺寸和不同形状的散热片的平均值得来的。图中标出的都是1 W功率级的热敏阻抗值，它位于双对数坐标中的直线上。
　　尽管片状散热片的热敏阻抗在某种程度上与叶片的形状、叶片之间的空隙和叶片是否黑化或镀铝有关，但这些都只是次要因素。在某种程度上可以说热敏阻抗完全由散热片辐射表面的面积决定。
　　不同的散热片厂家的产品目标中也会给出如图（b）所示的热敏阻抗与耗散功率的关系曲线。
　　综合图（a）和图（b）可以得到图（c）所示的不同散热片面积的温升与功率损耗的关系曲线。此曲线用起来更直接更方便。它提供了不同散热面积（对角线）和耗散功率的散热片的温升值。因此可以直接从图中读出变压器外表面的温升，因为总损耗和辐射表面总面积都已给出。
　　(a)散热片热敏阻抗与表面积的关系曲线
　　(b)热敏阻抗与耗散功率的关系曲线
　　(c)不同散热片面积的温升与功率损耗的关系

　　图 根据变压器散热片的等效面积计算温升

由“涡流”所产生的损耗我们称为“铁损”。变压器的铁损还包括磁滞损失，但在变压器的测试中，只需要知道变压器总的铁损，而不必分别测出磁滞损失与涡流损失。变压器在空载情况下所取得的功率都消耗于铁损和原绕组的铜损 ，而原绕组的铜损由于空载时对应的电流很小，所以与铁损相比铜损就微不足道了...

变压器的损耗包括两部分：铁损和铜损。
当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。
变压器的铁损还包括磁滞损失，但在变压器的测试中，只需要知道变压器总的铁损，而不必分别测出磁滞损失与涡流损失。变压器在空载情况下所取得的功率都消耗于铁损和原绕组的铜损 ，而原绕组的铜损由于空载时对应的电流很小，所以与铁损相比铜损就微不足道了，因此变压器空载时所消耗的功率可以近似的认为是铁损。
另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。
所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率。
变压器的铜损分为两部分：原绕组的铜损和副绕组的铜损。在一个给定的变压器中，铜损仅与变压器的负载有关，测量变压器铜损是通过短路实验来测定的，在短路实验中，将变压器的低压端绕组短接，而给另一个绕组加上适当小的电压 ，使通过两个绕组的电流都等于额定值，称为短路电压，因为短路电压很低，此时变压器的铁损可以忽略不计，此时测得的功即可认为是变压器在额定状态下的铜损。
由此可以知道：变压器的铁损与变压器的一次电压有关，与二次负荷无关，就是说：只要变压器一次有电压就一定有铁损产生。电压一定，铁损就是一定的。
铜损则不同，它的大小主要取决负荷电流的大小。
