设备规格参数表
第 7 页 共 7 页 2013-07-28T02:43:04.28+00:00

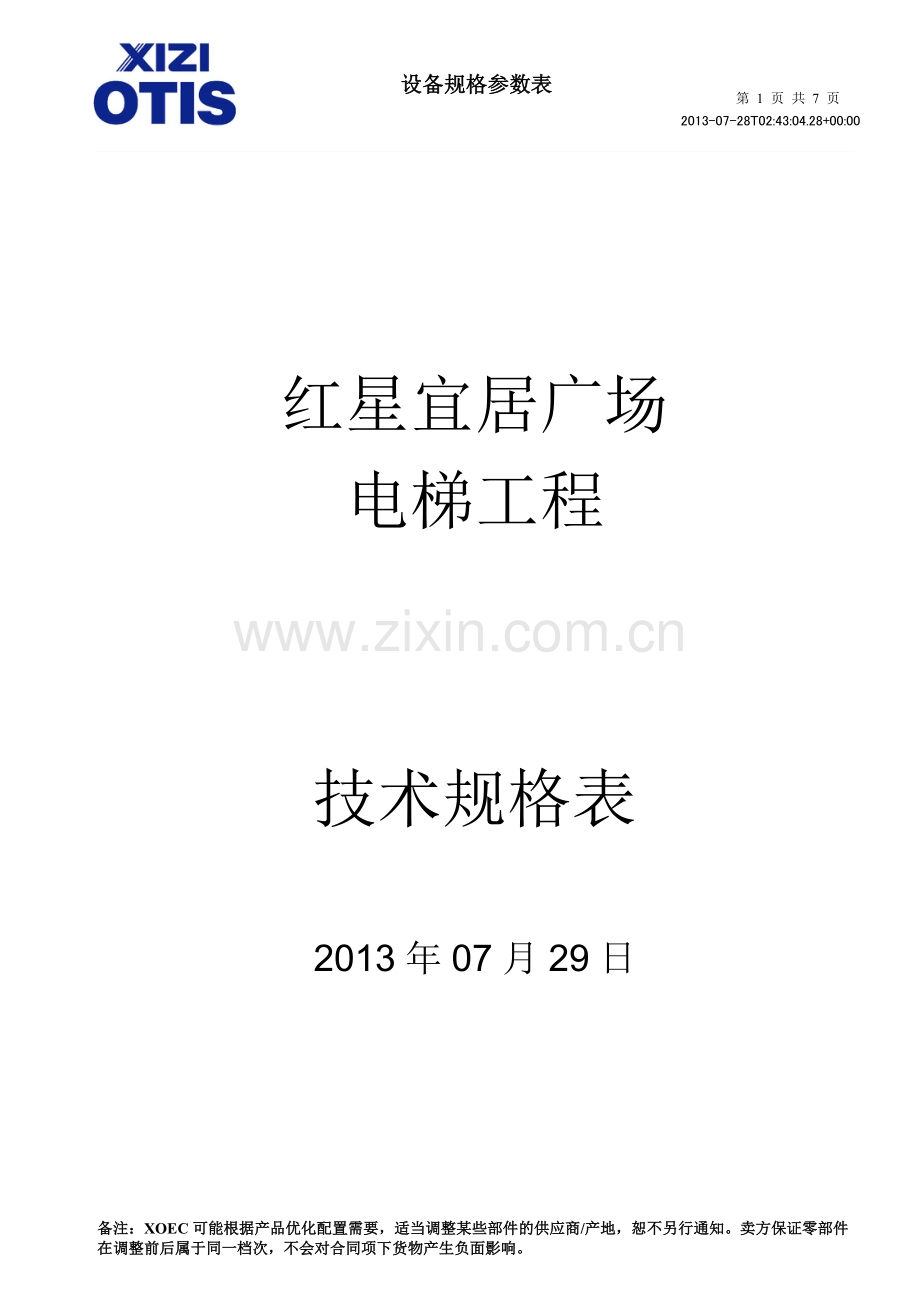

红星宜居广场
电梯工程
技术规格表
2013年07月29日

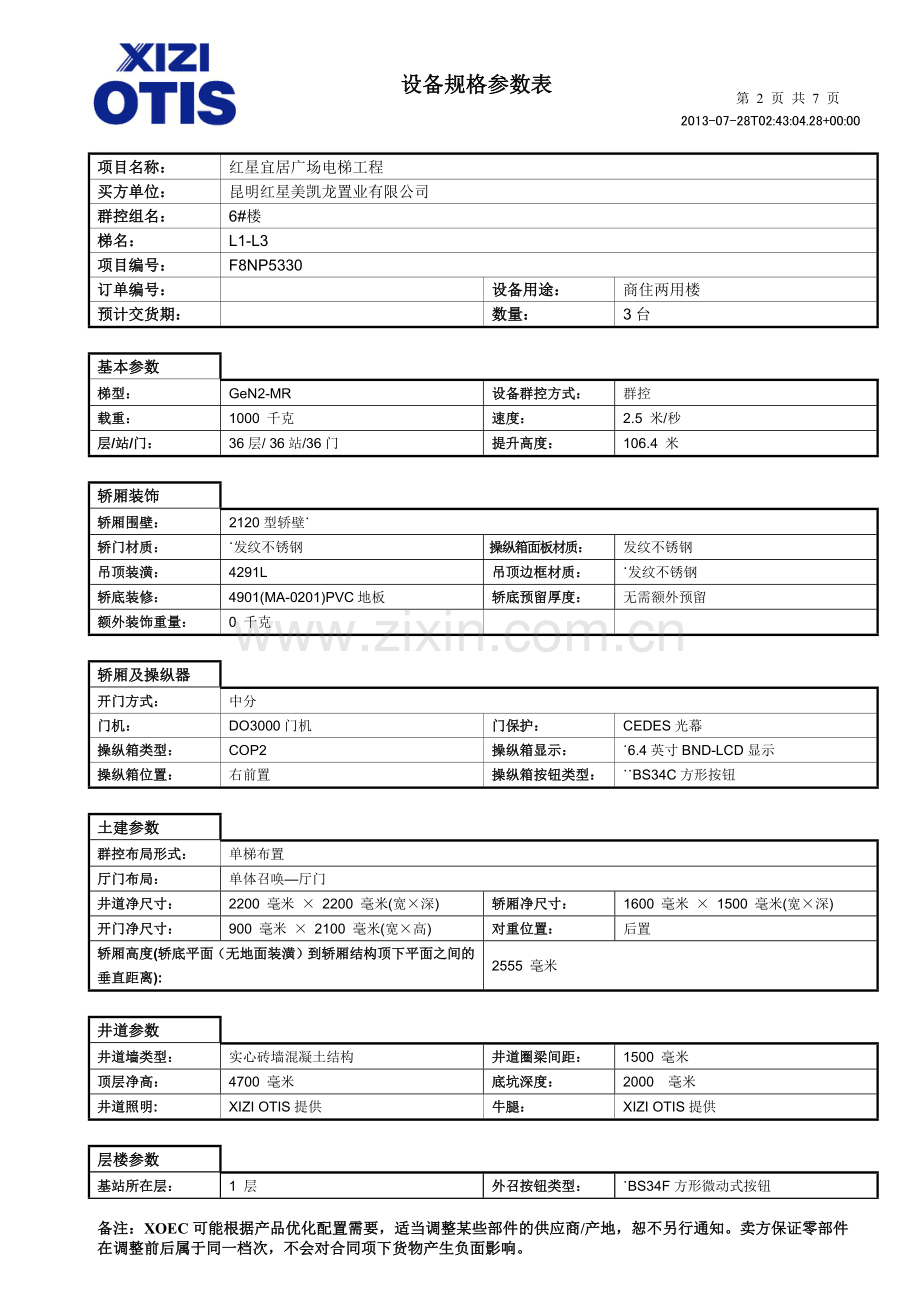

项目名称：
红星宜居广场电梯工程
买方单位：
昆明红星美凯龙置业有限公司
群控组名：
6#楼
梯名：
L1-L3
项目编号：
F8NP5330
订单编号：

设备用途：
商住两用楼
预计交货期：

数量：
3台

基本参数

梯型：
GeN2-MR
设备群控方式：
群控
载重：
1000 千克
速度：
2.5 米/秒
层/站/门：
36层/ 36站/36门
提升高度：
106.4 米

轿厢装饰

轿厢围壁：
2120型轿壁˙
轿门材质：
˙发纹不锈钢
操纵箱面板材质：
发纹不锈钢
吊顶装潢：
4291L
吊顶边框材质：
˙发纹不锈钢
轿底装修：
4901(MA-0201)PVC地板
轿底预留厚度：
无需额外预留
额外装饰重量：
0 千克

轿厢及操纵器

开门方式：
中分
门机：
DO3000门机
门保护：
CEDES光幕
操纵箱类型：
COP2
操纵箱显示：
˙6.4英寸BND-LCD显示
操纵箱位置：
右前置
操纵箱按钮类型：
˙˙BS34C方形按钮

土建参数

群控布局形式：
单梯布置
厅门布局：
单体召唤—厅门
井道净尺寸：
2200 毫米 × 2200 毫米(宽×深)
轿厢净尺寸：
1600 毫米 × 1500 毫米(宽×深)
开门净尺寸：
900 毫米 × 2100 毫米(宽×高)
对重位置：
后置
轿厢高度(轿底平面（无地面装潢）到轿厢结构顶下平面之间的垂直距离):
2555 毫米

井道参数

井道墙类型：
实心砖墙混凝土结构
井道圈梁间距：
1500 毫米
顶层净高：
4700 毫米
底坑深度：
2000 毫米
井道照明:
XIZI OTIS提供
牛腿：
XIZI OTIS提供

层楼参数

基站所在层：
1 层
外召按钮类型：
˙BS34F方形微动式按钮
楼层标记：
-2,-1,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34
井道安全门：
无
井道安全门数量：
0
井道安全门所在层：
无井道安全门

所在
楼层
楼层间距(毫米)
开门
方向
门套
厅门
厅外召唤盒
厅外显示器
-2
4500
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙
-1
6200
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙
1
2900
前门
˙发纹不锈钢
发纹不锈钢
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
˙
发纹不锈钢
˙
2
2900
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示
~33

小门套
W1001 火山灰
发纹不锈钢
˙
34
4700
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙

其他

主机：
国产主机
控制柜：
国产控制柜
内部通话装置（分线制）：
１、控制柜到监控室的电缆、线槽等相关物料及敷设由甲方自理，控制柜到监控室的最远走线距离应小于2000米，其他布线要求详见《土建布置图》中的“建筑及布线要求”；
２、本梯由监控室 A管理。
内置视频电缆：
乙方仅配发轿厢到控制柜的视频电缆，甲方自行负责控制柜到监控室的电缆、线槽等相关物料及敷设。
楼宇电梯监视接口（BA接口）：控制柜到监控室的电缆、线槽等相关物料及敷设由甲方自理
其他选项功能
紧急消防操作
消防状态提醒显示
紧急消防员服务(自动)

独立服务
司机直驶

易损件
紧急电源操作

项目名称：
红星宜居广场电梯工程
买方单位：
昆明红星美凯龙置业有限公司
群控组名：
7#楼-12#楼
梯名：
L4-L15
项目编号：
F8NP5330
订单编号：

设备用途：
商住两用楼
预计交货期：

数量：
12台

基本参数

梯型：
GeN2-MR
设备群控方式：
并联
载重：
1000 千克
速度：
2.5 米/秒
层/站/门：
35层/ 35站/35门
提升高度：
106.7 米

轿厢装饰

轿厢围壁：
2120型轿壁˙
轿门材质：
˙发纹不锈钢
操纵箱面板材质：
发纹不锈钢
吊顶装潢：
4291L
吊顶边框材质：
˙发纹不锈钢
轿底装修：
4901(MA-0201)PVC地板
轿底预留厚度：
无需额外预留
额外装饰重量：
0 千克

轿厢及操纵器

开门方式：
中分
门机：
DO3000门机
门保护：
CEDES光幕
操纵箱类型：
COP2
操纵箱显示：
˙6.4英寸BND-LCD显示
操纵箱位置：
右前置
操纵箱按钮类型：
˙˙BS34C方形按钮

土建参数

群控布局形式：
单梯布置
厅门布局：
单体召唤—厅门
井道净尺寸：
2100 毫米 × 2200 毫米(宽×深)
轿厢净尺寸：
1600 毫米 × 1500 毫米(宽×深)
开门净尺寸：
900 毫米 × 2100 毫米(宽×高)
对重位置：
后置
轿厢高度(轿底平面（无地面装潢）到轿厢结构顶下平面之间的垂直距离):
2555 毫米

井道参数

井道墙类型：
实心砖墙混凝土结构
井道圈梁间距：
1500 毫米
顶层净高：
4700 毫米
底坑深度：
2000 毫米
井道照明:
XIZI OTIS提供
牛腿：
XIZI OTIS提供

层楼参数

基站所在层：
1 层
外召按钮类型：
˙BS34F方形微动式按钮
楼层标记：
-2,-1,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33
井道安全门：
无
井道安全门数量：
0
井道安全门所在层：
无井道安全门

所在
楼层
楼层间距(毫米)
开门
方向
门套
厅门
厅外召唤盒
厅外显示器
-2
4500
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙
-1
6200
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙
1
3000
前门
˙发纹不锈钢
发纹不锈钢
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
˙
发纹不锈钢
˙
2
3000
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示
~32

小门套
W1001 火山灰
发纹不锈钢
˙
33
4700
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙

其他

主机：
国产主机
控制柜：
国产控制柜
内部通话装置（分线制）：
１、控制柜到监控室的电缆、线槽等相关物料及敷设由甲方自理，控制柜到监控室的最远走线距离应小于2000米，其他布线要求详见《土建布置图》中的“建筑及布线要求”；
２、本梯由监控室 A管理。
内置视频电缆：
乙方仅配发轿厢到控制柜的视频电缆，甲方自行负责控制柜到监控室的电缆、线槽等相关物料及敷设。
楼宇电梯监视接口（BA接口）：控制柜到监控室的电缆、线槽等相关物料及敷设由甲方自理
其他选项功能
紧急消防操作
消防状态提醒显示
紧急消防员服务(自动)

独立服务
司机直驶

易损件
紧急电源操作

项目名称：
红星宜居广场电梯工程
买方单位：
昆明红星美凯龙置业有限公司
群控组名：
13 #楼
梯名：
L16-L17
项目编号：
F8NP5330
订单编号：

设备用途：
商住两用楼
预计交货期：

数量：
2

基本参数

梯型：
GeN2-MR
设备群控方式：
并联
载重：
1000 千克
速度：
2.5 米/秒
层/站/门：
27层/ 27站/27门
提升高度：
82.7 米

轿厢装饰

轿厢围壁：
2120型轿壁˙
轿门材质：
˙发纹不锈钢
操纵箱面板材质：
发纹不锈钢
吊顶装潢：
4291L
吊顶边框材质：
˙发纹不锈钢
轿底装修：
4901(MA-0201)PVC地板
轿底预留厚度：
无需额外预留
额外装饰重量：
0 千克

轿厢及操纵器

开门方式：
中分
门机：
DO3000门机
门保护：
CEDES光幕
操纵箱类型：
COP2
操纵箱显示：
˙6.4英寸BND-LCD显示
操纵箱位置：
右前置
操纵箱按钮类型：
˙˙BS34C方形按钮

土建参数

群控布局形式：
单梯布置
厅门布局：
单体召唤—厅门
井道净尺寸：
2100 毫米 × 2200 毫米(宽×深)
轿厢净尺寸：
1600 毫米 × 1500 毫米(宽×深)
开门净尺寸：
900 毫米 × 2100 毫米(宽×高)
对重位置：
后置
轿厢高度(轿底平面（无地面装潢）到轿厢结构顶下平面之间的垂直距离):
2555 毫米

井道参数

井道墙类型：
实心砖墙混凝土结构
井道圈梁间距：
1500 毫米
顶层净高：
4700 毫米
底坑深度：
2000 毫米
井道照明:
XIZI OTIS提供
牛腿：
XIZI OTIS提供

层楼参数

基站所在层：
1 层
外召按钮类型：
˙BS34F方形微动式按钮
楼层标记：
-2,-1,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25
井道安全门：
无
井道安全门数量：
0
井道安全门所在层：
无井道安全门

所在
楼层
楼层间距(毫米)
开门
方向
门套
厅门
厅外召唤盒
厅外显示器
-2
4500
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙
-1
6200
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙
1
3000
前门
˙发纹不锈钢
发纹不锈钢
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
˙
发纹不锈钢
˙
2
3000
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示
~24

小门套
W1001 火山灰
发纹不锈钢
˙
25
4700
前门
W1001 火山灰喷涂钢板
喷涂钢板
HBP12厅外召唤
4.3英寸BND-LCD显示

小门套
W1001 火山灰
发纹不锈钢
˙

其他

主机：
国产主机
控制柜：
国产控制柜
内部通话装置（分线制）：
１、控制柜到监控室的电缆、线槽等相关物料及敷设由甲方自理，控制柜到监控室的最远走线距离应小于2000米，其他布线要求详见《土建布置图》中的“建筑及布线要求”；
２、本梯由监控室 A管理。
内置视频电缆：
乙方仅配发轿厢到控制柜的视频电缆，甲方自行负责控制柜到监控室的电缆、线槽等相关物料及敷设。
楼宇电梯监视接口（BA接口）：控制柜到监控室的电缆、线槽等相关物料及敷设由甲方自理
其他选项功能
紧急消防操作
消防状态提醒显示
紧急消防员服务(自动)

独立服务
司机直驶

易损件
紧急电源操作

备注：XOEC可能根据产品优化配置需要，适当调整某些部件的供应商/产地，恕不另行通知。卖方保证零部件在调整前后属于同一档次，不会对合同项下货物产生负面影响。
