7-2-三相负载的接法.ppt

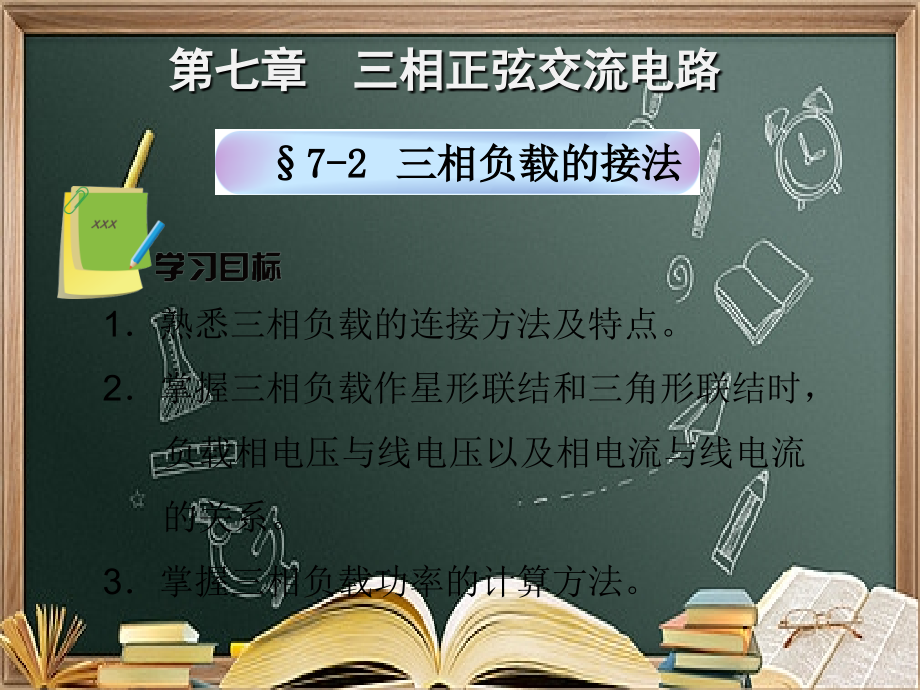

第七章三相正弦交流电路,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,第七章三相正弦交流电路,7-2 三相负载的接法ppt课件,*,1,熟悉三相负载的连接方法及特点。,2,掌握三相负载作星形联结和三角形联结时，,负载相电压与线电压以及相电流与线电流,的关系。,3,掌握三相负载功率的计算方法。,三相负载的接法,7-2,根据负载额定电压的不同，三相负载的联结有两种方式，即,星形（,Y,）联结,和,三角形（）联结,。其目的是要使负载实际承受的电压与负载的额定电压相等，以保证三相负载安全正常地工作。,7-2 三相负载的接法ppt课件,一、三相负载的星形联结,接在三相电源上的负载统称为,三相负载,，并且把各相负载相同（负载大小和性质相同）的三相负载称为,三相对称负载,，如三相电动机、三相电炉等。,7-2 三相负载的接法ppt课件,将三相负载分别接在三相电源的一根相线与中线之间的接法称为,星形（,Y,）,联结,。,三相负载的星形,（,Y,）联结,7-2 三相负载的接法ppt课件,三相负载星形（,Y,）联结的特点：,7-2 三相负载的接法ppt课件,三相对称负载作星形（,Y,）,联结,时，中线电流为零，故可省去中线，此时并不影响三相电路的工作，各相负载的相电压仍为对称的电源相电压，,三相四线制,就变成了,三相三线制,。,三相对称负载的联结,三相负载的阻抗大小相等，它们一定是对称负载吗？为什么？,想一想,7-2 三相负载的接法ppt课件,二、中线的作用,当三相负载不对称时，各相电流的大小不一定相等，相位差也不一定是,120,，因此中线电流就不为零，此时中线绝不可断开。,当中线存在时，它能使作星形（,Y,）联结的各相负载，即使在不对称的情况下，也均承受对称的电源相电压，从而保证了各相负载能正常工作。,7-2 三相负载的接法ppt课件,如果中线断开后，各相负载的电压就不再等于电源的相电压，这时，阻抗较小的负载的相电压可能低于其额定电压，阻抗较大的负载的相电压可能高于其额定电压，使负载不能正常工作，甚至造成严重事故。,7-2 三相负载的接法ppt课件,1,.,在三相四线制中，规定中线不准安装熔断器和开关，以确保中线的畅通。实际中有些中线还采用钢心导线来加强其机械强度，以免断开。,2.,在连接三相负载时，应尽量使其平衡以减小中线电流，如在三相照明线路中，就应将照明负载平均连接在三相上，而不应过分集中在某一相或两相上。,7-2 三相负载的接法ppt课件,3.,在三相四线制的配电系统中，照明线路的中线，粗细应该和相线一样；而动力和照明混用的线路，中线的截面积可以比相线的截面积小一些，一般选用比相线小一号的导线。,7-2 三相负载的接法ppt课件,将一台星形（,Y,）联结的三相异步电动机接在线电压为,380,V,的三相电源上，若电动机每相绕组的电阻为,6,，感抗为,8,，试求流过各相绕组的电流、各相线上的电流以及相电流与相电压的相位差。,解题过程,7-2 三相负载的接法ppt课件,将三相负载分别接在三相电源的每两根相线之间的接法称为,三角形联结,。,三相负载的三角形（）联结及电流相量图,三、三相负载的三角形联结,7-2 三相负载的接法ppt课件,各线电流在相位上比与它相对应的相电流滞后,30,。,三相负载三角形（）联结的特点,:,7-2 三相负载的接法ppt课件,为了使三相负载能正常工作，在连接时，必须使各相负载承受的电压正好等于其额定电压。因此，必须根据每相负载的额定电压与电源的线电压来决定连接方式。,当各相负载的额定电压等于电源线电压的 时，三相负载应作星形（,Y,）联结；,当各相负载的额定电压等于电源的线电压时，三相负载应作三角形（）联结。,7-2 三相负载的接法ppt课件,实际当中使用三相异步电动机，都是根据电动机上铭牌的要求来进行接线的。,7-2 三相负载的接法ppt课件,三相异步电动机及其接线方式,星形接法,三角形接法,7-2 三相负载的接法ppt课件,现有一台三相异步电动机，已知各相绕组的额定电压为,380,V,，你知道应该如何正确连接吗？如接错会造成什么后果？,想一想,7-2 三相负载的接法ppt课件,三相负载消耗的总电功率应为各相负载消耗的功率之和，即,：,四、三相负载的功率,若三相负载对称，则三相负载的功率相等。,其总功率为：,7-2 三相负载的接法ppt课件,三相对称负载不论作星形联结还是三角形联结，其总有功功率均为：,三相对称负载的无功功率为：,三相对称负载的视在功率为：,7-2 三相负载的接法ppt课件,在使用上述公式计算三相总有功功率时，应注意：,为负载相电压与相电流之间的相位差，它主要取决于负载的性质，而与负载的连接方式无关。,7-2 三相负载的接法ppt课件,将一台三相电动机接在线电压为,380,V,的三相电源上，其中每相绕组的电阻为,6,，感抗为,8,。试分别计算该负载作星形联结和三角形联结时的相电流、线电流及有功功率，并将计算结果进行对比。,解题过程,7-2 三相负载的接法ppt课件,在同一个对称三相电源的作用下，相同的对称三相负载作三角形联结时的线电流是作星形联结时线电流的,3,倍，作三角形联结时的三相总功率也是作星形联结时三相总功率的,3,倍。因此，实际中较大功率的三相电动机大多采用三角形联结，而在启动时可采用星形联结，以减小电动机启动时的电流，待启动后再切换成正常的三角形联结。,7-2 三相负载的接法ppt课件,课堂小结,1.,三相负载星形（,Y,）联结的特点：,2.,三相负载三角形（）联结的特点：,7-2 三相负载的接法ppt课件,课堂小结,3.,三相对称负载不论作星形或三角形联结，其 三相总功率的公式都可按下式计算为,：,7-2 三相负载的接法ppt课件,
