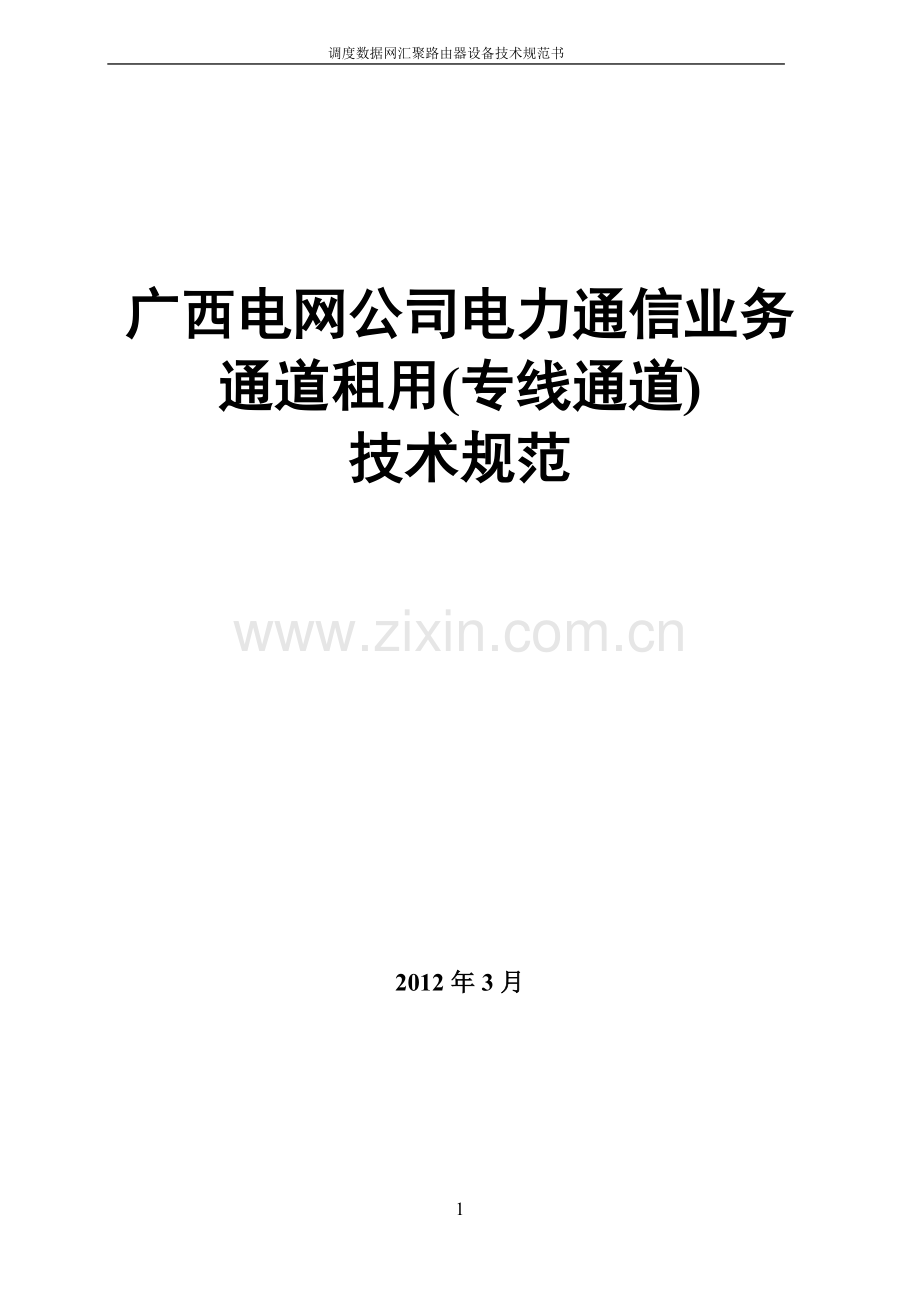

调度数据网汇聚路由器设备技术规范书

广西电网公司电力通信业务通道租用(专线通道)
技术规范

2012年3月

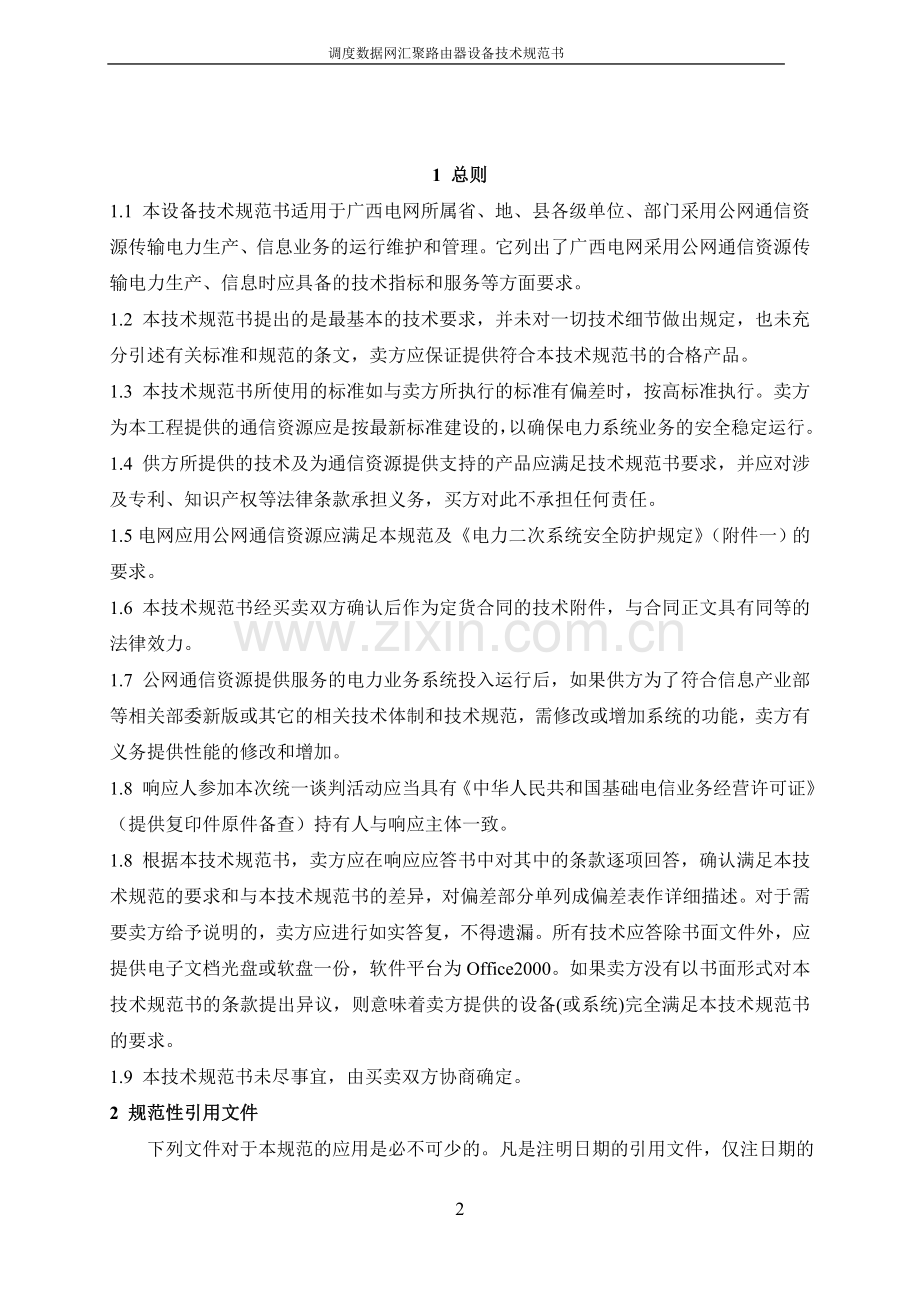

1 总则
1.1 本设备技术规范书适用于广西电网所属省、地、县各级单位、部门采用公网通信资源传输电力生产、信息业务的运行维护和管理。它列出了广西电网采用公网通信资源传输电力生产、信息时应具备的技术指标和服务等方面要求。
1.2 本技术规范书提出的是最基本的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书的合格产品。
1.3 本技术规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。卖方为本工程提供的通信资源应是按最新标准建设的，以确保电力系统业务的安全稳定运行。
1.4 供方所提供的技术及为通信资源提供支持的产品应满足技术规范书要求，并应对涉及专利、知识产权等法律条款承担义务，买方对此不承担任何责任。
1.5电网应用公网通信资源应满足本规范及《电力二次系统安全防护规定》（附件一）的要求。
1.6 本技术规范书经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.7 公网通信资源提供服务的电力业务系统投入运行后，如果供方为了符合信息产业部等相关部委新版或其它的相关技术体制和技术规范，需修改或增加系统的功能，卖方有义务提供性能的修改和增加。
1.8 响应人参加本次统一谈判活动应当具有《中华人民共和国基础电信业务经营许可证》（提供复印件原件备查）持有人与响应主体一致。
1.8 根据本技术规范书，卖方应在响应应答书中对其中的条款逐项回答，确认满足本技术规范的要求和与本技术规范书的差异，对偏差部分单列成偏差表作详细描述。对于需要卖方给予说明的，卖方应进行如实答复，不得遗漏。所有技术应答除书面文件外，应提供电子文档光盘或软盘一份，软件平台为Office2000。如果卖方没有以书面形式对本技术规范书的条款提出异议，则意味着卖方提供的设备(或系统)完全满足本技术规范书的要求。
1.9 本技术规范书未尽事宜，由买卖双方协商确定。
2 规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB/T 15972.42-2008 光纤试验方法第42部分：传输特性和光学特性的测量方法和试验程序——波长色散
YDN065《邮电部电话交换设备总技术规范书》
YD/T 1170-2001 IP网络技术要求-网络总体
YD/T 1171-2001 IP网络技术要求-网络性能参数与指标
YD/T 1238-2002 基于SDH的多业务传送节点技术要求
DL/T 544-94 电力系统通信管理规程
DLT 547-94 电力系统光纤通信运行管理规程
DL/T 5344-2006 电力光纤通信工程验收规范
电力二次系统安全防护规定（国家电力监管委员会第5号）
Q.CSG 2 1003-2008 中国南方电网电力调度管理规程
3 工程部分
3.1 工程规模
公用通信资源作为广西电网通信网络的重要组成部分已经为电力系统生产、信息业务提供大量的传送通道。据统计广西电网通信网络采用公网通信资源作为辅助通信手段主要采用以下几种形式。
a）SDH专线资源：包含2M、4M、10M等带宽通道，全区合计约2000条
b）IP数据通道：包含2M、4M、6M、10M、20M、30M等带宽通道及同城互联IP专线等，全区合计约150条。
c）移动网络数据业务：包含GPRS、CDMA、3G移动上网等，全区合计约16000条。
d）PSTN业务：包含95598需要的程控数字中继、模拟中继及号码资源占用等，全区合计约600条。
e）移动集群网：全区合计约200条
f）光纤租用：全区合计约100公里。
由于本次公网通信资源统一谈判工程较为特殊，因此本次谈判采用模拟项目方式进行谈判，各响应方按模拟项目中资源需求进行响应。
3.2 供货范围
本次谈判模拟资源需求如下表所示。
响应方应根据自身的具体情况做出详细的通道配置、报价，报价应拆分至供货范围中要求的最小单元。
表3-2 公网通信资源需求表
序号
名 称
类型
单位
数量
备注
1
SDH专线
2M
条
1
a）报价租赁时间以月记
b）可根据实际有、无资源是否需要从新建设等不同情况报价
c）报价区分本地区、跨地区、跨省进行分项报价
d）如有其他特殊情况可说明
4M
条
1
10M
条
1

响应方如对电力业务应用公网通信模式不了解可参照通“公网通信应用要求”附件二
响应方方应提供响应通道的各种技术文件和必要的设备手册、说明书(中文)，随响应文件提供电子版(光盘2份)。
4公网通信服务要求
4.1 公网运营商应设置专职人员与各级通信专业主管部门建立日常的沟通机制，当人员变更时应及时告知相关联系人。
4.2 公网运营商应向南方电网提供最高级别的服务水平承诺（SLA），包括业务质量、日常监控、故障处理、投诉处理、网络通报、应急保障、日常维护、质量分析、客户拜访、专家服务等内容。
4.3公网运营商应不低于表7-1所示的服务标准提供服务。
表7-1 公网运营商服务标准
服务项目
服务标准
业务开通
业务开通时限
专线调通4个工作日
移动资源配置3个工作日
开通进度反馈
3个工作日
业务开通测试报告
开通后2个工作日内提供
客户电路资料交付
开通后2个工作日内提供
网络运行维护
网络可用率（网络可用时间/统计期内的总时间）
光纤及2M通道99.99%（针对每条光纤或2M通道）

网络巡检
7×24小时
故障受理
7×24小时
故障受理方式
客户经理负责工作协调
专人专岗进行故障处理
业务恢复时间
接到客户故障申告,到业务恢复的时间≤2小时
响应时间
故障申告受理后，首次对客户反馈的时间15分钟
故障处理反馈
每1小时反馈
故障升级
提供处理故障升级机制
故障处理报告
重大故障和超时故障在故障处理完成后1个工作日内提供
其它故障在故障处理完成后2个工作日内提供
网络割接
提前72小时电话、邮件通知业务部门
售后附加服务
专人专岗维护
配备专人专岗维护
客户业务测试
根据客户需求提供业务测试
现场支撑
重大保电期间需求提供现场技术支持

4.4公网运营商应能提供对公网通信资源（光纤资源除外）的运行状态的监控手段，以保证电网相关部门能及时了解通道情况。针对计量自动化、配网自动化等业务应用的无线终端模块，还应能实时监控各无线终端模块的业务流量及计费情况。
4.5公网运营商在进行网络割接、线路迁移、业务倒换等可能对电网业务通道产生中断的操作时，应提前通报南方电网相关单位和部门，并提供影响分析报告及相应解决方案，由双方共同商讨决定。具体通报要求见表7-2。
表7-2公网通信资源事前通报要求
序号
资源类型
预计中断时长
通报提前
备注
1
光纤芯或2M专线电路
极短
2个工作日
极短指秒级及以下，下同
1小时内
5个工作日

1天内
10个工作日

1天以上
15个工作日
1天以上，应另行提供资源备用。
2
网络专线（Internet出口或ADSL专线）
极短
事前通报

1小时内
1个工作日

1天内
3个工作日

1天以上
5个工作日
1天以上，应另行提供资源备用。
3
ADSL虚拟专网
极短
无需通报

1小时内
事前通报

1天内
2个工作日

1天以上
5个工作日

4
移动网络
极短
事前通报

1小时内
3个工作日

1天内
5个工作日

1天以上
10个工作日

4.7 公网运营商在电力系统应急状态下，应配合南方电网公司做好应急通信保障工作。
4.8信息安全保障要求
4.8.1公网运营商提供的服务应满足电力系统信息安全要求，达到国家信息安全等级保护4级标准。
4.8.2公网运营商应针对不同业务及应用的通信资源，向中国南方电网公司提供详细的信息安全保障方案，并说明其信息安全保障水平，可能存在的漏洞等。
4.8.3公网运营商应对中国南方电网公司提供的涉密资料（中国南方电网公司对涉密资料进行说明）进行保密，任何无关人员不得涉及相关资料。
4.8.4公网运营商应对中国南方电网公司的业务提供透明通道，不得对业务信息进行任何截取、处理。5 公网通信技术要求
5.1公网通信资源类型
公网通信资源可用类型主要包括光缆（一般只租用其中的一对或几对光纤，下同）、专线通道、网络通道（含VPN通道）、PSTN数字中继电路、Internet出口、95598专线租用、ADSL、程控电话占号、卫星通信、短信接口、2G网络和3G网络等。
5.2 专线通道技术要求
5.2.1 2M专线通道端到端数据传输时间应不大于(0.5N＋0.005G)ms，其中N是电路中经过的交换机和交叉连接设备的数量，G是电路长度(km)。
5.2.2 2M专线端到端数据传输比特差错率应不大于10-9。
5.2.3 2M专线通道的误码指标应符合表5-3的规定：
表5-3 2M专线通道误码指标要求
事件
周期
2小时
24小时
7天
S1
S2
S1
S2
S1
S2
ES
0
4
9
26
99
143
SES
0
1
0
3
2
9
5.2.4 2M通道输出抖动应满足表5-4的要求（可选）：
表5-4 2M通道输出抖动指标要求
速率
最大输出抖动峰-峰值Uip-p
测量滤波器参数
B1
B2
f1（Hz）
f3（kHz）
f4（kHz）
2M
1.50
0.20
20
18
100
5.2.5 2M通道输入口抖动和漂移容限应满足表5-5的要求（可选）：
表5-5 2M输入口抖动和漂移容限指标
速率
峰-峰值单位间隔UI
频率Hz
伪随机序列
A0
A3
A1
A2
f0
f10
f9
f8
f1
f2
f3
f4
2M
36.9
(18μs)
18
注5
1.5
0.2
1.2*10-5
4.88*10-3
注5
0.01
注5
1.667
注5
20
2.4k
(93)
18k
(700)
100k
215-1
注:
1.仅适用于同向接口；
2.国内网络接口可用括号内列出的频率值(f2和f3)；
3.对2M 1UI=488ns；
4.A0（18μs）的值代表输入信号从与基准时钟取得的内部定时本地信号之间的相对相位偏离；
5.对于承载同步信号的2048kbit/s接口，这些数位不适用，同步信号的规范有待研究。

5.2.6 2M专线通道的可用率应不小于99.9%。
5.2.7 应用公网2M专线通道时应选用主备通道时延均满足应所承载业务要求的通道，并在满足误码要求的前提下，优选最短路径。
5.3管理要求
响应方对所提供的通信通道应能提供相应的管理手段，可对通信资源可用率、故障率、中断时间、误码率、带宽、上线时间等进行统计。响应方响应时应对该条款做相应的说明，注明实现方式等。
7 技术服务
7.1 在实际租赁协议签订后，供方应指定负责该工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、现场安装、调试验收等。
公网资源验收应参照“公网通信测试”（附件3）进行，并填写相应表格，测试数据一式两份，测试完毕双方测试人员签字，双方各保留一份。
7.2 设计联络会议
如遇特殊情况，租赁双方技术人员应根据需要在指定的地点召开工程设计联络会议解决资源开通的问题。
设计联络会议要由卖方作好记录，包括讨论的内容、项目和得出的结论。纪要要用中文书写，在双方参会代表确认并签字后，作为协议的一部分。
7.3 培训
供方应为电网通信工作人员提供技术培训。以满足电网通信网络维护人员对通道的监视、统计的需求。
7.4 技术文件
卖方应按合同要求及时提供满足工程设计需要的有关图纸和技术资料。文件的交接要有记录。
设计单位：广西电网电力调度控制中心
设计联系人：磨正坤
联系电话：[phone]
邮 箱：mo_zk.dd@附件2：公网通信应用要求
1. 安全性要求
1.1 公司各级通信专业管理部门负责相关公网通信资源网络和传输层面的安全防护工作，业务层面的安全防护工作由各业务应用部门负责。
1.2 在应急情况下，电力光传输网可利用公网光缆或2M专线通道临时开通电力应急通信通道。
1.3 调度数据网和综合数据网在应用公网通信资源组网时只能采用专线通道。 组网方式如图1-1所示和1-2所示。

图1-1 电力调度数据网使用公网专线通道组网示意图

图1-2 电力综合数据网使用公网专线通道组网示意图
1.4 应用公网光缆（光纤）资源传输电力生产、管理业务时，可采用与电力通信专网相同的安全防护措施处理。
1.5 应用公网专线通道作为综合数据网传输链路传输企业管理类业务时，两端网络设备必须自建。
1.6 综合数据网至互联网的出口处必须设置防火墙。
1.7 6.1.7 应用卫星通信、PSTN等传输调度自动化业务时，应在公网接口处配置安全防护设备。
2. 运行控制类业务应用公网通信要求
2.1 线路保护业务
2.1.1 线路保护业务应使用电力通信专网，在应急情况下可临时使用公网光缆（光纤）和2M专线通道。
2.1.2 线路保护业务应用公网通信资源可以采用以下三种方式：
1） 应用公网光缆（光纤）资源开通线路保护业务专用光纤通道。连接方式如图2-1所示。

图2-1 应用公网光缆（光纤）传输保护业务连接方式
2） 应用公网光缆与电力通信专网中的光传输设备相连，开通线路保护业务复用光通信通道。连接方式如图2-2所示。

图2-2 应用公网光缆与电力通信专网通信设备传输线路保护业务连接方式
3） 应用公网2M专线开通线路保护业务复用光通信通道。连接方式如图2-3所示。

图2-3 应用公网2M专线传输线路保护业务连接方式
2.1.3 应用公网光缆（光纤）资源开通线路保护专用光纤通道时，通道衰减裕度应不小于6dB。
2.1.4 禁止应用公网2M专线传输光纤电流差动保护信号。
2.1.5 应用公网2M专线传输纵联方向、纵联距离、纵联零序保护信号时，通道误码率不大于10-9，传输时延应不大于12ms，且信号传输路由经过的光纤通信节点（网元）数应不影响通道传输性能。
2.1.6 应用公网2M专线传输线路保护信号时，该2M专线通道应关闭重定时功能。线路保护装置时钟同步宜采用内-内模式或内-外模式。
2.1.7 应用公网2M专线传输线路保护信号时，2M专线通道的路由中间不宜经低速转接。
注：低速转接指采用2Mb/s电接口进行转接的方式，对SDH设备而言，一般要求采用STM-N光接口进行连接，下同。
2.1.8 连接光缆及跳纤宜采用单模光纤，FC接口。跳纤在走线架或管道内敷设时必须加防护套。传输2048kbit/s速率信号的连接电缆应采用同轴电缆，特性阻抗为75Ω（非平衡）。
2.2 稳控业务
2.2.1 稳控业务应使用电力通信专网，在应急情况下可临时使用公网光缆（光纤）和2M专线通道。
2.2.2 稳控业务应用公网通信资源可采用以下三种方式：
1） 应用公网光缆（光纤）资源开通稳控专用光纤通道。连接方式如图2-4所示。

图2-4 应用公网光缆（光纤）传输稳控业务连接方式
2） 应用公网光缆与电力通信专网中的光传输设备相连，构建稳控业务复用光通信通道。连接方式如图2-5所示。

图2-5 应用公网光缆与电力通信专网通信设备传输稳控业务连接方式
3） 应用公网2M专线构建稳控业务复用光通信通道。连接方式如图2-6所示。

图2-6 应用公网2M专线传输稳控业务连接方式
2.2.3 应用公网光缆（光纤）资源开通稳控专用光纤通道时，通道衰减裕度应不小于6dB。
2.2.4 应用公网2M专线开通稳控复用光通信通道时，通道误码率不大于10-9，稳控系统主站与子站、子站与执行站之间的复用光通信通道正常传输总时间应不大于30ms。信号传输路由经过的光纤通信节点（网元）数应不影响通道传输性能。
2.2.5 应用公网2M专线传输安稳信号时，2M专线通道的路由中间不宜经低速转接。
2.2.6 连接光缆及跳纤宜采用单模光纤，FC接口。跳纤在走线架或管道内敷设时必须加防护套。传输2048kbit/s速率信号的连接电缆应采用同轴电缆，特性阻抗为75Ω（非平衡）。
2.3 调度自动化业务
2.3.1 调度自动化业务应使用电力通信专网，在应急情况下可临时使用公网光缆（光纤）、2M专线通道、PSTN和卫星通信。
2.3.2 调度自动化业务应用公网通信资源可采用以下几种方式：
1）应用公网光缆与电力通信专网中的光传输设备相连，开通调度自动化业务复用光通信通道。连接方式如图2-7所示。

图2-7 应用公网光缆与电力通信专网通信设备传输调度自动化业务连接方式
2） 应用公网2M专线开通调度自动化业务复用光通信通道（64K复用方式）。连接方式如图2-8所示。

图2-8 应用公网2M专线传输调度自动化业务连接方式（64K复用方式）
3） 应用公网2M专线开通度自动化业务复用光通信通道（2M复用方式）。连接方式如图2-9所示。

图2-9 应用公网2M专线传输调度自动化业务连接方式（2M复用方式）
4） 应用PSTN或卫星通信通道开通调度自动化业务复用通信通道。连接方式如图2-10所示。

图2-10 应用PSTN或卫星通信通道传输调度自动化业务连接方式
2.3.3 应用2M专线和光纤传输调度自动化业务时，通道误码率不大于10-9，传输时延应不大于100ms，且信号传输路由经过的光纤通信节点（网元）数应不影响通道传输性能。
2.3.4 应用PSTN和卫星通信通道传输调度自动化业务时，应采用安全网关装置进行物理隔离。双向传输时延应不大于600ms，通道应能保持长时间连通不中断。卫星通道的误码率应不大于10-3。
2.4 调度电话业务
2.4.1 调度电话业务应电力通信专网为主，以公网通信为辅，应用的公网通信资源包括PSTN、移动网络和卫星通信等。
2.4.2 调度电话业务应用公网通信资源可采用以下几种方式：
1） 应用公网PSTN开通调度电话业务通道。连接方式如图2-11所示。

图2-11 应用PSTN传输调度电话业务连接方式
2） 应用移动网络传输调度电话业务。
3） 应用卫星通信通道开通调度电话业务通道。连接方式如图2-12所示。

图2-12 应用卫星通信通道传输调度电话业务连接方式
2.4.3 应用PSTN、移动网络、卫星通道等公网通信资源传输调度电话业务时，PSTN电路、移动网络双向传输延时应不大于400ms，卫星通信通道的双向传输时延不应大于600ms。移动网络和卫星通道的误码率应不大于10-3。
2.5 配网自动化业务
2.5.1 配网自动化业务主要包括实现35kV、10kV配电终端（含FTU、TTU、DTU）的遥测、遥信、遥控、遥调，即“四遥”业务，可应用的公网通信资源包括光缆（光纤）、2M专线、2G网络、3G网络等。
2.5.2 配网自动化业务应用公网通信资源可采用以下几种方式：
1） 应用2G、3G网络只能传输配网自动化“二遥”业务。连接方式如图2-13所示。

图2-13 应用移动网络传输配网自动化业务连接方式
2） 应用光缆（光纤）或2M专线传可输配网自动化“三遥”或“四遥”业务。连接方式如图2-14所示。

图2-14 应用光缆（光纤）传输配网自动化业务连接方式
2.5.3 应用2G、3G网络传输配网自动化业务时，主站系统以VPN专线接入方式与公网互联，终端采用静态IP方式。2G、3G网络单向传输延时应不大于200ms，误码率不大于10-3，可用性要求大于95%, 数据速率不小于20kb/s。
注：可用性指客户能够使用2G、3G网络业务的时间与2G、3G网络业务全部工作时间之比，下同。
2.6 小水电站远动业务
2.6.1 小水电站远动业务可应用的公网通信资源包括2G网络、3G网络、卫星通信等。
2.6.2 小水电站远动业务应用公网通信资源时，主站系统以专线接入方式与公网互联，终端采用静态IP方式，并在通信系统两端加装安全防护设备。连接方式如图3-15所示。

图2-15 应用移动网络传输小水电远动业务连接方式
2.6.3 应用2G、3G网络传输小水电远动业务时，2G网络和3G网络双向传输延时应不大于400ms，误码率不大于10-3，可用性要求大于95%。
2.6.4 应用卫星通信传输小水电远动业务时，卫星通信通道的双向传输时延应不大于600ms；误码率不大于10-6，可用性要求大于99%。
3. 运行信息类业务应用公网通信要求
3.1 故障信息系统、行波测距、故障录波、直流\串补远方工作站、安稳信息管理系统、水情系统、调度管理信息系统（DMIS）、调度员培训模拟、光缆监测系统、变电站图像监视系统、变电站机房环境监测系统、雷电定位监测系统、储能站监测管理、设备运行状态监测信息、发电机励磁系统、电力市场交易系统等运行信息类业务不允许直接应用公网网络通道，应根据业务特性承载在电力调度数据网或综合数据网上。
3.2 输电线路状态在线监测系统
3.2.1 输电线路状态在线监测系统可应用的公网通信资源主要包括2G和3G网络，连接方式如图2-16所示：

图2-16 应用移动网络传输输电线路在线监测系统业务连接方式
3.2.2 业务通道性能要求
1）移动网络传输时延（单向）≤200ms；
2）误码率≤10-3；
3）通道可用性≥99%；
4）业务速率≥20kbps(不传输视频信息)；
5）业务速率≥100kbps（传输视频信息）。
3.3 计量自动化业务
3.3.1 计量自动化业务主要包括配变检测、低压集抄和大客户负荷管理系统等，在不实现控制类业务的情况下，可应用2G网络、3G网络等公网通信资源。连接方式如图2-17所示。

图2-17 应用移动网络传输计量自动化业务连接方式
3.3.2 应用2G、3G网络传输计量自动化业务时，应考虑网络的安全性，主站系统以VPN专线接入方式与公网互联，终端采用静态IP方式。2G网络和3G网络单向传输延时不大于200ms，可用性要求大于95%。
4. 管理信息化业务应用公网通信要求
4.1 管理信息业务不允许直接应用公网通信资源承载，应承载在电力综合数据网上。
5. 管理办公业务应用公网通信要求
5.1 视频会议系统不允许直接应用公网通信资源承载，应承载在电力综合数据网或传输网上。
5.2 系统外远程培训、办公上网（OA）等网络业务可选用公网通信资源Internet出口。
5.3 办公电话可选用的公网通信资源PSTN数字中继，办公电话宜采用DID业务模式，且宜有两个PSTN数字中继路由。与公网接口的交换机应具备计费接口，计费功能应包括有话务量统计、呼叫详细记录（包括主叫、被叫、呼叫时长等内容）。
5.4 移动办公可选用的公网通信资源2G网络和3G网络，使用手机模式或数据卡模式，宜选择同时支持2G网络和3G网络的手机或数据卡。附件3：公网通信测试
1. 光缆（光纤）通道
5.1 光缆（光纤）通道测试验收项目包括光缆（光纤）总长度、全程衰减和色散（可选）等。
5.2 全程衰减测试应进行双向全程测试，测试单向光纤损耗及计算双向平均损耗。全程单向损耗采用光时域反射仪进行测试，应同时提供后向散射信号曲线及事件表，并根据测试结果计算出双向全程平均损耗。必要时，采用光源、光功率计进行光缆全程总损耗的复测。光缆衰减测试记录表格见附录B表B.1、表B.2和表B.3。
5.3 光纤色散测试（可选）参照GB/T 15972.42-2008所规定的方法进行，测试结果应详细记录。
2. 2M专线通道
2.1 2M专线通道测试验收项目包括2M接口误码、传输时延、输入抖动（可选）和抖动容限（可选）等。
2.2 2M通道误码性能测试采用短期系统误码指标，测试时间分为24h和15min两种。测试接线如图1所示。测试记录表格见附录B表B.4。

图1 2M通道误码性能、传输时延测试接线方式
2.3 2M通道传输时延测试采用双向测试，测试接线如图18所示。测试记录表格见附录B表B.4。
2.4 2M输入抖动、抖动容限测试（可选）参照DL/T 5344-2006标准所规定的方法进行，测试结果应详细记录。
3. 网络通道
3.1 Internet出口（网络通道）测试验收项目包括：网络连通性、网络带宽、丢包率和传输时延（可选）。
3.2 网络连通性测试应在设备配置完成后进行，以两台参照PC安装连接在网络任意两个按照设计要求应可互相通信的站点，通过两台参照PC机之间进行Ping包测试，测试网络的可达性。测试记录表格见附录B表B.5。
3.3 网络带宽测试应在设备配置完成后进行，采用网络性能分析仪分别安装在网络核心层节点和接入层任意一节点（测点位置可协商确定），进行基于端到端的双向测试，测试的链路应包括网络各层级及各种链路，测试流量分别为应用带宽的50%、100%、200%。测试记录表格见附录B表B.5。
3.4 网络丢包率测试应在设备配置完成、网络互联调试完成后进行，测试连接方法与网络带宽测试相同，分别测试核心层节点发送数据包至接入层节点、接入层节点发送数据包至核心层节点的丢包率。测试记录表格见附录B表B.5。
3.5 网络时延测试（可选）应在设备配置完成、网络互联调试完成后进行，测试连接方法与网络带宽测试相同，进行基于端到端的双向测试。测试记录表格见附录B表B.5。
4. 移动网络
4.1 移动网络测试内容包括：信号强度、信噪比（GSM中测试C/I，CDMA及3G中测试Ec/Io）、通信点平均数据上传和下载速率、忙时语音业务接通率、忙时数据业务接通率、忙时语音业务掉话率、忙时数据业务掉线率、有效覆盖率、忙时平均数据传输时延（双向）、忙时GPRS/CDMA终端在线率、平均中断时间和平均一次通信成功率（数据业务）等。各单位在实际应用过程中，根据业务情况选测。
4.2 信号强度及信噪比测试：在每个移动网络应用点附近通过测试终端或专用测试仪器显示网络的信号强度及信噪比（GSM中测试C/I，CDMA及3G中测试Ec/Io）情况，选取不同的位置测试。测试记录表格见附录B表B.6。
4.3 通信点平均数据上传和下载速率：测试应在每个移动网络应用点附近使用测试终端与测试PC进行，在同一网段使用Ftp软件进行上传，通过NETPERSEC/DU meter等软件观察速率，稳定后记录此时的上行的平均速率。更换不同的测试位置进行测试。测试记录表格见附录B表B.6。
4.4 忙时语音业务接通率测试：语音业务接通次数/语音业务总测试次数，忙时在电网办公区、营业所、变电站等场所，连续试呼不少于100次。
4.5 忙时数据业务接通率：数据业务接入成功次数/数据业务接入总次数，在忙时测试次数不少于100次，可针对单点或多点同时测试。
4.6 忙时语音业务掉话率：掉话次数/正常通话总次数，忙时在电网办公区、营业所、变电站等场所，连续成功通话不少于100次，每次保持通话时长超过2分钟。可针对单点或多点同时测试。
4.7 忙时数据业务掉线率：掉线次数/数据业务正常传输总次数，在忙时选择不少于100部计量自动化、配网自动化等GPRS/CDMA业务通信终端同时传输数据业务，保持连续传输数据业务时长超过30分钟，统计掉线终端数和总测试终端数。
4.8 有效覆盖率（数据业务）：随机选取100个以上计量自动化、配网自动化等GPRS/CDMA数据业务终端，根据8.4.2的方法测试各终端接收信号强度及信噪比。
4.9 忙时平均数据传输时延（双向）：在忙时，自计量自动化、配网自动化主站系统向不少于100台通信终端ping 包（32bit），统计Ping包时延，取平均值。
4.10 忙时平均终端在线率（数据业务）：某时刻在线终端数/所有在运行终端；在忙时，每小时统计一次终端在线率，累计统计一个月，测出各时间点的终端在线率，然后再取其平均值，以市供电局为单位统计配网自动化或计量自动化的全网数据。
4.11 平均中断时间（数据业务）：∑每台终端的中断时间/∑每台终端总运行时间，统计时间为一个月，以市供电局为单位统计配网自动化或计量自动化的全网数据。
4.12 平均一次通信成功率：招测数据成功次数/主站系统向终端招测总次数，测试次数不小于100次，可针对单点或多点同时测试。
附录A：测试验收附表
（规范性附录）
表A.1 光缆全程接续点单向衰耗测试记录
年 月 日
业务名称

测试人

记录人

光缆型号

敷设方式

运营商

仪表名称

生产厂家

仪表型号

测试参数
测试范围

波长

脉冲宽度

折射率

连通性测试情况
接续位置
纤芯编号
1
2
3
4
5
6
7
8
9
10
11
12
距离km

结论（说明是否满足该业务的应用）：
（第 页，共 页）

表A.2 光缆全程接续点双向衰耗测试记录
年 月 日
业务名称

测试人

记录人

光缆型号

敷设方式

运营商

仪表名称

生产厂家

仪表型号

测试参数
测试范围

波长

脉冲宽度

折射率

熔接点平均衰耗值 dB
接续位置
纤芯编号
1
2
3
4
5
6
7
8
9
10
11
12
距离km

　结论（说明是否满足该业务的应用）：

（第 页，共 页）
表A.3 光缆线路全程综合情况一览表
年 月 日
业务名称

光缆型号

敷设方式

运营商

光缆芯数

测试单位

测试人员

测试日期

仪表名称

仪表型号

测试波长

脉宽

折射率

纤芯
线路全长
全程总损耗 dB
平均损耗
接头个数(含两端机房)
备注
km
dB/km
1

2

3

4

5

6

结论（说明是否满足该业务的应用）：　

（第 页，共 页）
表A.4 2M测试记录表
年 月 日
测试时间

具备保护否

测试人：

记录人：

抖动测试
接口速率
接口板编号
接口板槽位
测试项目
指标值
测试值
主用2M

最大输出抖动

输入抖动容限

备用2M

最大输出抖动

输入抖动容限

保护倒换时延测试
保护倒换时延
倒换是否成功
倒换时间ms
倒换返回时间ms

误码测试
环回误码测试是否满足要求：

测试时间
误码指标值
误码测试值
主用通道15min

主用通道 24h

备用通道15min

备用通道 24h

传输时延
主用通道时延

备用通道时延

结论（说明是否满足该业务的应用）：
（第 页，共 页）
表A.5 Internet出口（网络通道）测试记录表
年 月 日
业务名称

测试人

记录人

网络业务接入点

运营商网络测试点

运营商

仪表名称

生产厂家

仪表型号

测试参数
是否VPN通道

业务速率

测试结果记录
测试项
测试次数
1
2
3
4
5
6
7
8
9
10
11
12
13
连通性

带宽

丢包率

平均时延

结论（说明是否满足该业务的应用）：

表A.6 移动网络测试记录表
年 月 日
业务名称

测试人

记录人

网络业务接入点

运营商网络测试点

运营商

仪表名称

生产
厂家

仪表型号

测试参数
网络制式

测试结果记录
测试项
测试次数
1
2
3
4
5
6
7
8
9
10
11
12
13
信号强度及信噪比

通信点平均数据上传和下载速率测试

一次通信成功率

…

…

…

…

结论（说明是否满足该业务的应用）：

5.5

22
