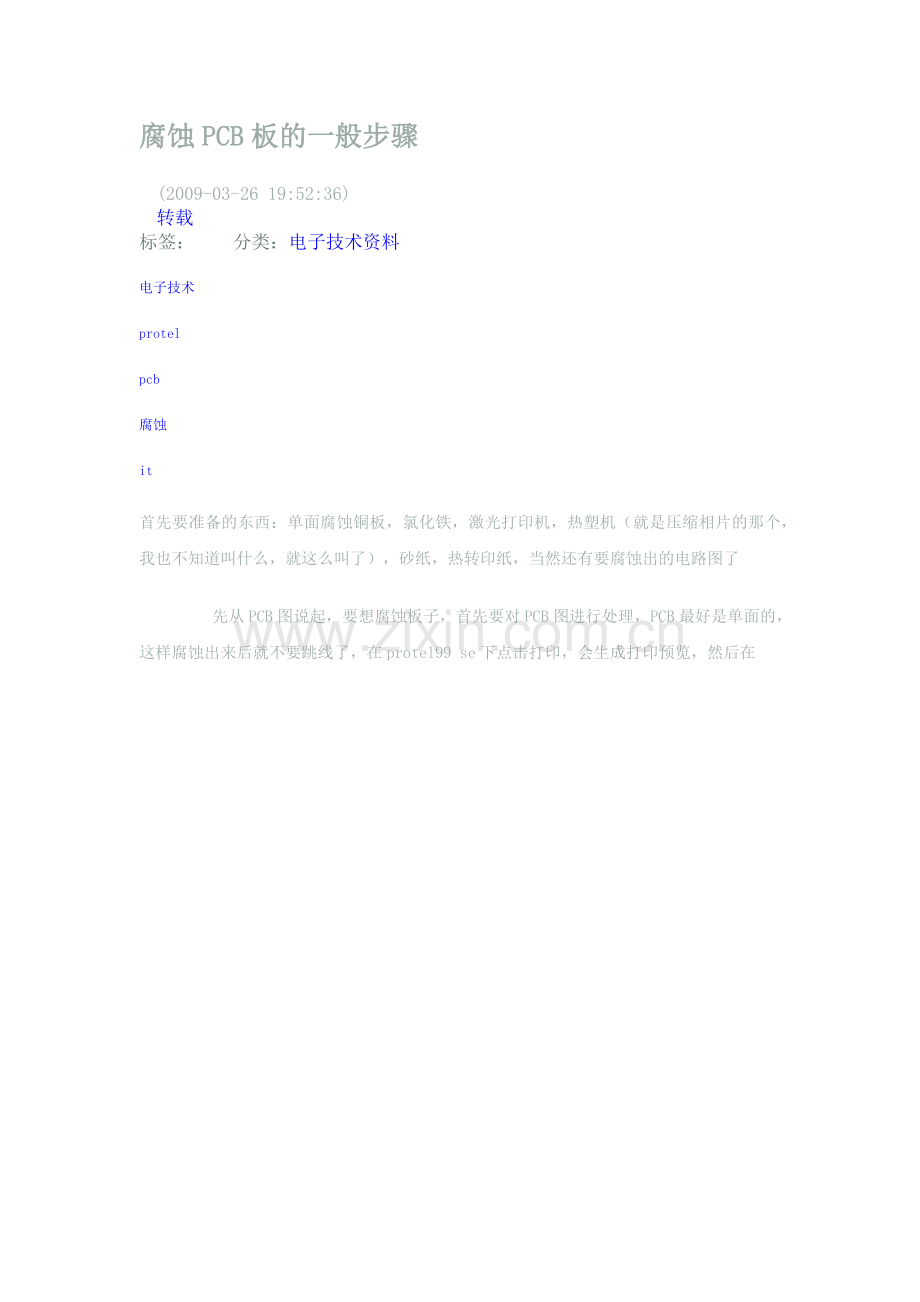

腐蚀PCB板的一般步骤
(2009-03-26 19:52:36)
转载
标签：
电子技术
protel
pcb
腐蚀
it
分类：电子技术资料
首先要准备的东西：单面腐蚀铜板，氯化铁，激光打印机，热塑机（就是压缩相片的那个，我也不知道叫什么，就这么叫了），砂纸，热转印纸，当然还有要腐蚀出的电路图了
     先从PCB图说起，要想腐蚀板子，首先要对PCB图进行处理，PCB最好是单面的，这样腐蚀出来后就不要跳线了，在protel99 se下点击打印，会生成打印预览，然后在Multilayer Composites上点击右键弹出下面的对话框
按照上图的选项选择好，layers里面纸留上面三项，clor set选项一定要选黑白的，如果布线是在顶层的话，Options就选择镜像，因为到时候把图转印到腐蚀板上是与打印纸上相反的，当然也可以不选择，到时候焊板子的时候把元件焊到背面就行了，不过那样得打太多的孔……
做好这个之后就可以打印了，将热转印纸放到打印机里面打印PCB图
我们还得对覆铜板进行处理，选择好一个合适大小的覆铜板，用砂纸将覆铜板打磨，光亮就行了。将热塑机打开，温度设置到150°，到温度后将打印好的图纸平整的放到覆铜板上（光滑面和铜板接触），然后将两者同时从热塑机穿过，出来后图就全在板子上了，
然后最后一步工作就是腐蚀了，我们利用铜和氯化铁的置换反映来制板，首先调好氯化铁溶液的浓度，一般高浓度腐蚀很快，有碳粉的地方（也就是走线）就不会和氯化铁反应。
十多分钟后基本上就弄好了
///////////////////////////////////////////////
用电熨斗也可以把打印好的图转印到腐蚀铜板上
电路图的走线尽量宽一些，腐蚀液最好浓一点，加点热水效果很好哦！
电子技术联盟二群：81672535
总群：54299852欢迎大家加入

【Altium Design Summer 08 PCB打印的相关设置】
画好PCB后
一.首先选择[文件F]-[页面设置U],弹出Composite Properties选项,
    其中的打印纸选项栏是选择纸张和纸张的横纵项,
    页面的位置默认是居中的,去掉居中的勾选,在前面输入数值,就可以改变图片在答应至上的位置了,
    A4的大小是21*29.7(cm),转换成英制单位是82700*117000（mil）
    其中的数值是页边距，是以左下为零点的起算，和数学上的坐标轴的而第一象限一样的，数学和空间想象力不好的人多尝试次就行了
  很重要的是有两个选项，缩放比例中缩放模式选择Scaled Print，这样就可以对缩放比例调节了，正常的缩放比例是1.00，这样PCB就不会失真；还有就是没有选择缩放的话，默认的缩放模式是Fit On Page，这样打印出来的PCB会沾满整个纸张，就浪费了
   更重要的是一个细节在答应的时候将颜色设置选为单色（黑白），换成灰色或彩色打印出的效果不似乎我们想要的
二.打印选项设置完成后，可以在上个对话框中选择[高级选项]进行层的设置，也可以在[文件F]-[打印预览V]中点击鼠标右键，选择[配置...],进行层的设置
  一般的步骤是将Multi-lay用鼠标右键属性移动到最上层,然后选择自己要打印的层在第二层,Top Overlay要删掉,顶层,底层只能留一个,
    Include Components全选;Printout Options要选择Hole，如果是打印顶层请一定要勾选Mirror选项，要是不做这个镜像的话，打印出来的是无法转印的，
    Area to Print我们选择Entire，要是选择Specific Area，那就相当于在页面设置中的位置选项了，有点重复，所以看个人的爱好了
  三.设置完成后就可以将属性文件框点OK关闭，可以看到预览的效果了，要是打到自己预期的效果，可以点击下面的打印按钮，选择好打印机后，进行打印了
[DXP的应用技巧By Du Wenbo]

图解Altium Designer打印设置(一)
2010-01-17 20:47:26 来源: 作者: 【大 中 小】 浏览:262次 评论:0条
-
1：1打印PCB设置
如图1所示，打开PCB，点击“FileàPage Setup…”。

图1

    进入设置对话框，在“ScalingàScale Mode”下拉条中选择 “Scale Print”。

图2

    如图3所示，“Size”可以选择使用纸张。“Scale”中可以设置打印比例，1.00即所谓的1：1打印。可以点击进入“Preview”预览即将打印的PCB。设置完成，启动打印则点击“Print”然后进入图4。

图3

    点击“OK”进行打印。

特权同学虽说工作上用不着自己动手画PCB，但是咱对软件的使用也算半个layout了。初学时经常搞不定简单的PCB打印，也曾纳闷过这么个Altium Designer怎么打印设置都搞不定啊，找datasheet还找不到相关说明。于是自动手多折腾几下发现也就那么回事，做了个简单的教程，新手可以学习一下。

1：1打印PCB设置
如图1所示，打开PCB，点击“FileàPage Setup…”。

图1
进入设置对话框，在“ScalingàScale Mode”下拉条中选择 “Scale Print”。

图2
如图3所示，“Size”可以选择使用纸张。“Scale”中可以设置打印比例，1.00即所谓的1：1打印。可以点击进入“Preview”预览即将打印的PCB。设置完成，启动打印则点击“Print”然后进入图4。

图3
点击“OK”进行打印。

图4

打印PCB指定层设置
进入图2后选择“Advanced…”，弹出如图5所示对话框。当前显示的层均为打印层。

图5
如果不需要打印图5显示的某一个层，则选中该层后单击右键，选择“Delete”，即可删除该层，如图6所示。

图6
如果需要打印的层未出现，则在图6中选择“Insert Layer”后，弹出图7所示的对话框。选择需要添加的层，然后点击“OK”。

图7
选择好所以要打印的层，然后最好设置一下各个层的打印色彩（黑白打印主要是灰度），图6中选择“Preference…”进入图8进行设置。

图8
全部设置完成，按常规打印即可。

张彦欣单片机

2010年5月29日
星期六
7:12:00

       当前位置: 首页 << 教程更新

【实用技巧】PCB电路板的手工制作方法
  时间:2010-5-26 16:43:15     << [我要发表评论]

    作为一个合格的电子玩家，手工制作电路板是必须的技能。因为我们设计的电路板不可能一步到位，一下子就设计的刚刚好，可以量产，肯定需要多次调试。这就牵涉到一个“打样”问题，如果出去进行PCB打样，价格贵不说，时间周期也比较的长。而且，对于平时的玩家，手工做PCB那简直就是衡量你是否“专业”的标准哇~~
    设计的软件当然是大名鼎鼎的PROTEL。PROTEL的使用方法，大家还要自己好好学习，我们这里就不详细讨论了。我们就从PROTEL中的PCB布线完毕后开始。

 1.第一步当然就是用protel设计原理图啦~~
 2.第二步当然是在Protel中设计PCB电路图啦~~(单面板)

    以上是PROTEL中设计电路的基本过程，PCB设计完毕后，需要进行设置一下，打印才可以正确进行。我们用手工方法（热转印法）做的电路板属于单面板，因此布线的时候只在底层布线。打印的时候也是只打印底层内容，不打印“丝印层”（就是在电路板正面，你看到的字符和标志等等）。设置顺序如下图：

 3.刻度模式选择“scaled print”。刻度当然选择1.(缩放模式--放大倍数1)
 4.颜色设置选择“单色模式”。(图中软件翻译的不是很正确，就是这个位置)

 5.页面设置完毕后，点击预览。点击右键，选择“配置”。
 6.再点击右键，选择“create Final”(创建最终结果)

 7.出来各个层的选项，在“Bottom Layer”后的“Holes”打勾。
 8.点击确定，Protel会将各个层分别显示，第二个是底层。第三个是丝印层。

    对了，我们需要的就是第二个层--底层(BottomLayer)，我们需要打印的也就是这个层。也许你也已经看到了，这个层显示的图像刚好就是我们平时看到电路板上面的走线的模样。而我们看看低三个层是什么内容，对了，就是我们平时在电路板的正面看到的图形符号，比如电阻的图形，电容的图形等等，是位于电路板正面，提示用户焊接电路板的时候用的，这个层叫“丝印层”。接下来，我们将我们需要的这个“底层”打印到“转印纸”上。值得注意的是，这个打印机必须是“激光打印机”。为什么呢？因为这个转印纸其实就是一个比较光滑的A4纸，当激光打印机的墨粉打印到这个转印纸上以后，再用转印机高温融化将这些墨粉压到覆铜板上。覆铜板是表面附有一层铜的胶合板，当这层墨粉转印到覆铜板上以后，将覆盖住相关的线路部分，在将这个印有墨粉线路的覆铜板放到过硫酸钠中腐蚀，没有被墨粉覆盖的地方就被腐蚀掉了，被墨粉覆盖的地方就保留了下来。这就出现了我们需要的电路。

 9.打印电路到转印纸上的效果
 10.在转印以前，用清洁球使劲擦拭覆铜板，确保表面清洁。

 11.将转印纸进行裁剪。并且用胶带固定一端(只能固定一段，不能两端固定)
 12.将电路板整理整洁，不要有褶皱，这个很重要。

 11.这个是转印机，其实就是塑封机。结构很简单，就是一个热滚子。
 12.这个滚子很热，当电路板通过时，将转印纸上的墨粉转移到覆铜板。

    下面就是要转印了，这之前我们需要说说转印的要领：很简单，稍慢，一次。有些转印机(塑封机)电路板行走速度比较快，这样就有可能转印不理想，这个时候可以控制开关，控制电路板的行走速度。转印一次最佳，并不是转印的次数越多越好。多次转印(重复多次)反而会使效果变差，这个要切记！

 13.转印后的转印纸，和覆铜板。
 14.覆铜板上会有部分地方转印不理想，有些墨粉掉落。

 15.可以使用“油性”签字笔将缺口描上。记得，一定是“油性”。
 16.修补后的电路板，完全没有问题。

 17.接下来就需要将电路板放到腐蚀液中。建议采用过硫酸钠。
 18.将电路板放入过硫酸钠中，漏出来的铜被腐蚀掉了。

 19.半个小时候，电路板腐蚀成功了。多余的铜被全部腐蚀掉了。
 20.用清洁球把电路板上的墨粉擦掉，并且一边水洗。

 21.将电路板进行裁剪。
 22.用小手钻将焊盘部分打孔。焊接相关的器件。

    好了，电路板做出来了，看看结果吧，是不是还不错啊？哈哈，其实做电路板的成本不是很高：一个转印机的价格才200多元；一块覆铜板才2块钱；一张转印纸才2毛钱；一瓶过硫酸钠才20块钱(可以制作上百块电路板)。所以，爱动手的你，赶紧动手制作自己的PCB电路板吧~~
