实用电线电缆手册.docx

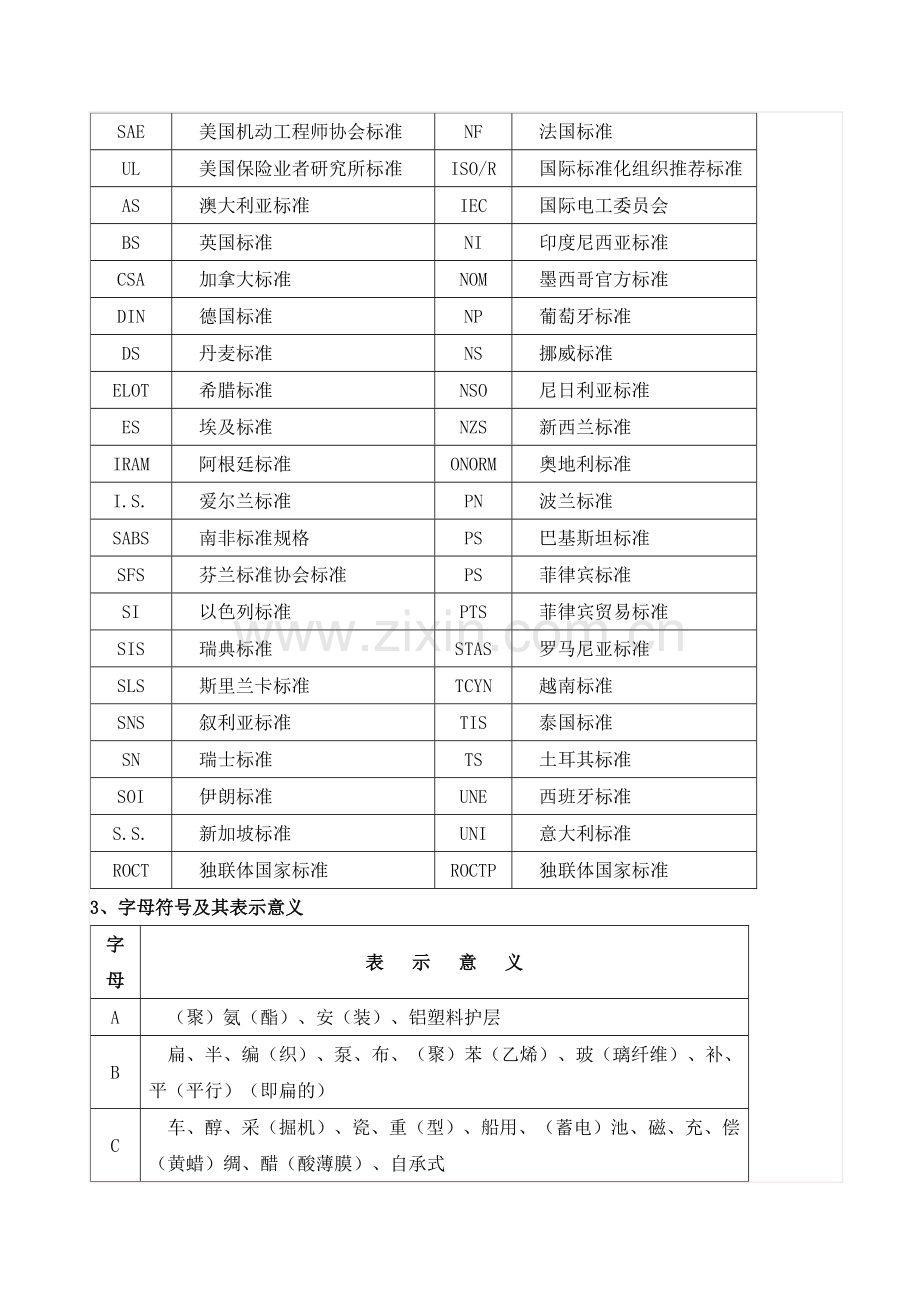

实用电线电缆手册1、我国部分常用国家标准、行业标准及专业标准代号代 号意 义GBGB/TGBnGJBGBJ国家强制性标准国家推荐性标准国家内部标准国家军用标准国家工程建设标准/TDLJBSJYDCSBTS/TC行业强制性标准行业推荐性标准电力行业标准机械行业标准（包含机械、电工、仪器仪表等）电子行业标准邮电部标准全国电线电缆标准技术委员会标准2、常用国际标准及外国标准代号代号意 义代号意 义ISO国际标准IS 印度标准ISO/DIS 国际标准草案ISIRI 伊朗标准与工业研究所标准ANSI 美国国家标准JIS 日本工业标准AISI 美国钢铁学会标准KS 韩国工业标准ASME 美国机械工程师协会标准MS 马来西亚标准ASTM 美国材料与试验协会标准NB 巴西标准BHMA 美国建筑小五金制造商协会标准NBN 比利时标准FS 美国联邦规格与标准NCh 智利标准MIL 美国军用标准与规格NEN 荷兰标准SAE 美国机动工程师协会标准NF 法国标准UL 美国保险业者研究所标准ISO/R 国际标准化组织推荐标准AS 澳大利亚标准IEC 国际电工委员会BS 英国标准NI 印度尼西亚标准CSA 加拿大标准NOM 墨西哥官方标准DIN 德国标准NP 葡萄牙标准DS 丹麦标准NS 挪威标准ELOT 希腊标准NSO 尼日利亚标准ES 埃及标准NZS 新西兰标准IRAM 阿根廷标准ONORM 奥地利标准I.S. 爱尔兰标准PN 波兰标准SABS 南非标准规格PS 巴基斯坦标准SFS 芬兰标准协会标准PS 菲律宾标准SI 以色列标准PTS 菲律宾贸易标准SIS 瑞典标准STAS 罗马尼亚标准SLS 斯里兰卡标准TCYN 越南标准SNS 叙利亚标准TIS 泰国标准SN 瑞士标准TS 土耳其标准SOI 伊朗标准UNE 西班牙标准S.S. 新加坡标准UNI 意大利标准ROCT 独联体国家标准ROCTP 独联体国家标准3、字母符号及其表示意义字母表 示 意 义A （聚）氨（酯）、安（装）、铝塑料护层B 扁、半、编（织）、泵、布、（聚）苯（乙烯）、玻（璃纤维）、补、平（平行）（即扁的）C 车、醇、采（掘机）、瓷、重（型）、船用、（蓄电）池、磁、充、偿（黄蜡）绸、醋（酸薄膜）、自承式D 带、（不）滴流、灯、电、（冷）冻、丁（基橡皮）、镀、防老剂E 二（层）、野（外）、对称（结构代号）F （聚四）氟（乙烯）、分相、非（燃性）、飞（机）、泡沫聚乙烯（YF）G 钢、沟、硅、改（性漆）、管、高（压）H 合（金）、环（氧漆）、焊、花、通信电缆（用途代号）、H（型）、分相屏蔽结构代号J 绞、加（强）、加（厚）、锯、局（用）、交联K （真）空、卡（普隆）、控制、铠装、空心L 铝、炉、腊（克）、沥（青）、防（雷）、磷M 棉（纱）、麻、母（线）、帽、膜 N 黏（性）、泥（碳）、阻（尼）、尼（龙）O 同轴（结构代号）P 排、屏（蔽）、配（线）、信号电缆（用途代号）Q 牵（引）、漆、铅、轻（型）、气、汽（车）、（高）强度（聚乙烯醇缩醛）R 软、人（造）、日用、热（化）S 刷、丝、射（频）、双、塑（钢护层）T 铜、锑、特、通、电梯、探U 矿（石棉）、矿用V V（聚氯乙烯）W 物（理）、皱纹护套、无（磁性）、温X 橡（力缆）、聚酰胺、橡（绝缘）Y 硬、圆、油、氧、耐（油）、移动、聚乙烯、（电）压Z （聚）脂、纸、电钻、中型、综（合）4、电缆护层型号及其表示意义型号名 称适用对象02聚氯乙烯护层 铝套、铅套、皱纹铝套、皱纹钢套防护03 聚乙烯护层 铝套、铅套、皱纹铝套、皱纹钢套防护20 裸钢带铠装 铅套承受压力防护21 钢带铠装纤维外被 铅套承受压力防腐22 钢带铠装聚氯乙烯护层 铝套、铅套、皱纹铝套、非金属套承受压力防腐23钢带铠装聚乙烯护层 铝套、铅套、皱纹铝套、非金属套承受压力防腐30 裸细钢丝铠装 金属套和非金属套承受拉力31 细圆钢丝铠装纤维外被 铅套防腐承受拉力32 细圆钢丝铠装聚氯乙烯护层 金属套和非金属套承受拉力防护33 细圆钢丝铠装聚乙烯护层 金属套和非金属套承受拉力防护40 裸粗圆钢丝铠装 金属套和非金属套承受拉力防护41 粗圆钢丝铠装纤维外被 金属套和非金属套承受拉力防护42 粗圆钢丝铠装聚氯乙烯护层 金属套和非金属套承受拉力防护43粗圆钢丝铠装聚乙烯护层 金属套和非金属套承受拉力防护102 铜带径向加强聚氯乙烯护层 金属套和非金属套要求非磁承受压力保护103 铜带径向加强聚乙烯护层 金属套和非金属套要求非磁承受压力保护202 不锈钢带径向加强聚氯乙烯护层 金属套和非金属套要求非磁承受压力保护及防腐203 不锈钢带径向加强聚乙烯护层金属套和非金属套要求非磁承受压力保护及防腐141 铜带径向加强粗钢丝铠装纤维外被层金属套和非金属套要求非磁承受压力保护及防腐241 不锈钢带径向加强粗钢丝铠装纤维外被层金属套和非金属套要求非磁承受压力保护及防腐441 双粗圆钢丝铠装纤维外被金属套和非金属套要求非磁承受压力保护及防腐2441 钢带径向加强双粗圆钢丝铠装纤维外被金属套和非金属套要求非磁承受压力保护及防腐5、常用线缆结构计算1）圆单线：圆单线为不包覆其他金属层的单根圆形导线。2）圆单线的面积S S = d2（mm2）43）圆单线周长LL = d (mm)4）圆单线的重量W = d2 = S（kg/km）4式中：材料密度（g/cm3）5）常用圆单线重量所用材料材料密度（g/cm3）重量（kg/km）铝及铝合金2.72.121d3铜8.896.928 d3钢（铁）7.86.126 d36）扁线：扁线用于电磁线类的矩形导电线芯和电缆铠装等。S = ab 4r r = ab 0.858 r (mm)式中：a厚度（mm）；b宽度（mm）；r圆角半径（mm）。7）扁线的周长LL = 2（a + b） （8r 2r）8）扁线尺寸偏差扁线窄边a的尺寸偏差标称尺寸a(mm)偏差(mm)a3.153.15 a6.306.30 a7.100.030.050.07扁线宽边b的尺寸偏差标称尺寸b(mm)偏差(mm)b3.153.15b6.306.30 b12.5012.50 b16.000.030.050.070.09扁线圆角半径尺寸偏差范围标称尺寸a(mm)圆角半径r(mm)标 称偏差（%）a1.001.00a1.601.60a2.442.44 a3.553.55 a6.006.00 a7.10a/20.50.650.801.001.20259）15根单线组成的中心层外径Do单线根数Zo外径Do(mm)外径比Mo(Do/d)1Do = d12Do = 2d23Do = 2.154d2.1544Do = 2.414d2.4145Do = 2.7d2.710）普通绞线截面积S及重量WS = （/4）dZ (mm)式中：d单线直径；Z单线总根数。W = SKm= （/4）dZKm (kg/km)式中：Km绞线平均绞入系数；绞线用材料的密度（g/cm3）。11）复绞线：复绞线由多股束线或普通绞线以正规绞合制成，故外径成圆形。12）复绞线外径D复1 当复绞线的胶线采用绞线时： D复 =（D复/ D股）（D股/d）d =（D复/d）d = M复d当复绞线的胶线采用绞线时： D复 =（D复/ D股）（D股/d）d =（D复/d）d = M复d当复绞线的胶线采用束线时： D复 =（D复/ D股）（D股/d）dk =（D复/d）d k = M复dk式中：D复/ D股复绞线外径与股线外径之比；D复/d股线外径与单线直径之比； d单线直径；M复D复/d； K束线调整系数。13）复绞线填充系统复 复 = 12100（%）式中：12分别为股线绞合和复绞时的填充系数（%）。14）复绞线重量W复 W复 = W股 Z股 K复 （kg/km）式中：W股 复绞中的股数；K复 复绞的绞入系数。15）空心线芯：一般用于高压电缆导电线芯，内通绝缘体（如充油电缆的绝缘油）。16）单圆线构成空心线芯的外径及重量外径D按下式计算： D = D支 + 2nd +2t （mm）式中：D支内撑螺旋管外径（mm） n铜单线的绞制层数 d铜单线直径（mm） t屏蔽层厚度（mm）重量W按下式计算： W = W支 + W铜 + W屏 （kg/km）W铜 = （/4）dZKm （kg/km）式中：W支 内撑螺旋管重量； W铜 铜线重量； W屏 屏蔽层重量。17）Z或弓形单线空心线芯的外径及重量 外径D按下式计算：D = Do + 2t = Do + 2(t1 + t2) (mm)式中：Do 型线绞合后的孔径（mm）； t 型线绞合后的总厚度； t1 Z形线厚度（mm）；t2 弓形线厚度（mm）；18）压缩绞线及紧压线芯：架空线用压缩绞线和电缆导电线芯用圆形紧压线芯，其结构、绞合和紧合工艺及截面形状完全相同。它们的外径都小于普通绞线。19）压缩绞线与紧压线芯的截面积S 1S = d2 Z （mm）4 式中：d单线直径；z单线根数；紧压时单线延伸系数，取以下的经验值：截面为2570mm，=1.05；95120mm，=1.035；截面150mm，=1.04。20）压缩绞线及紧压线芯的重量W 1S = d2 Z Km （kg/km） 4 式中：Km平均绞入系数；材料密度（g/cm3）如果绞线是由不同直径的单线构成，则计算时应对d2 Z的乘积，分别进行计算。21）实体绝缘层：这是一种常见的绝缘层，它包括挤包或纵包橡皮绝缘、挤包或涂覆的塑料绝缘和漆膜等。22）圆形单根线芯绝缘层：这是最简单的绝缘层形式，这种形式主要用于一般绝缘电线、漆包圆线、通信电线电缆、信号及控制电缆等。绝缘层外径DD = d + 2t （mm） 式中：d 导体直径（mm）； t 绝缘层厚度（mm）；绝缘层截面积S S = （d + t）t (mm)绝缘层重量W W =（d + t）t （kg/km） 式中：W 固体漆膜重量（kg/km）； 固体含量（%）23）钢带铠装后的外径及材料重量 D = D1 + 4t 1 （mm） W =（D1 + 2t 1）2tk (kg/km) 式中：D1 钢带铠装前半制品外径（mm） t钢带厚度（mm） 钢带密度（g/cm3） k钢带间隙系数。6、漆包线的品种、特点和用途类别产品名称优 点局限性主要用途聚酯漆包线130级薄漆膜聚酯漆包铜线130级厚漆膜聚酯漆包圆铜线1、在干燥、潮湿和软化条件下具有优异的耐电压击穿性能；2、QZN型漆包线能自行粘合成形。1、耐水性差（用于密封电机或电器时须注意）；2、与聚乙烯、氯丁橡胶等高分子化合物不相容；3、热冲击性能一般。通用中小电机的绕组，干式变压器和电器仪表的线圈。155级薄漆膜聚酯漆包铜线155级厚漆膜聚酯漆包圆铜线热粘合或溶剂粘合薄膜聚酯漆包圆铜线缩醛漆包线120级薄膜缩醛漆包圆铜线120级厚膜缩醛漆包圆铜线120级特厚膜缩醛漆包圆铜线 具有热冲击、耐刮性和耐水性等 漆膜经受卷绕容易产生断纹（浸渍前须在120下加热1小时以上，以消除应力）通用中小电机、微型电机绕组和油浸变压器线圈，电器仪表用线圈聚氨酯漆包线130级薄漆膜聚氨酯漆包圆铜线130级厚漆膜聚氨酯漆包圆铜线热粘合或溶剂粘合厚漆膜聚氨酯漆包圆铜线1、高频条件下介质损耗小；2、可以直接焊接无须刮去漆膜；3、着色性好，可制成不同颜色的漆包线，便于识别1、过载性能差；2、热冲击和耐刮性一般。要求Q值稳定的高频线圈、电视线圈和电缆线圈以及仪表用的微细线圈聚酯亚胺漆包线180级薄漆膜聚酯亚胺漆包圆铜线180级厚漆膜聚酯亚胺漆包圆铜线180级薄漆膜聚酯亚胺漆包扁铜线180级厚漆膜聚酯亚胺漆包扁铜线1、在干燥、潮湿和软化条件下具有优异的耐电压击穿性能；2、热冲击性能良好。1、在含水密封系统中容易水解；2、与聚氯乙烯、氯丁橡胶含氯高分子材料不相容。 高温电机和制冷装置中电机的绕组，干式变压器和电器仪表的线圈聚酰亚胺漆包线220级薄漆膜聚酰亚胺漆包圆铜线220级厚漆膜聚酰亚胺漆包圆铜线220级薄漆膜聚酰亚胺漆包扁铜线220级厚漆膜聚酰亚胺漆包扁铜线1、耐热性优；2、软化击穿及热冲击优；3、耐低温辐射性能优；4、耐溶剂及化学药品腐蚀性优。1、耐刮性一般；2、耐碱性差；3、在含水密封系统中容易水解；4、漆膜经受卷绕容易产生裂缝。耐高温电机绕组、干式变压器、密封式继电器及电子元件。复合层漆包线180级薄漆膜聚酯亚胺/聚酰亚胺复合漆包圆铜线180级厚漆膜聚酯亚胺/聚酰亚胺复合漆包圆铜线180级特厚漆膜聚酯亚胺/聚酰亚胺复合漆包圆铜线200级薄漆膜聚酯亚胺/聚酰亚胺复合漆包圆铜线200级厚漆膜聚酯亚胺/聚酰亚胺复合漆包圆铜线200级薄漆膜聚酯亚胺/聚酰亚胺复合漆包扁铜线200级厚漆膜聚酯亚胺/聚酰亚胺复合漆包扁铜线1、耐热性优；2、软化击穿及热冲击优；3、耐低温辐射性能优。1、在含水密封系统中容易水解；2、与聚氯乙烯、氯丁橡胶含氯高分子材料不相容。 致冷装置的电机和高温电机的绕组，干式变压器和电器仪表的线圈其他漆包线油性漆包线1、漆膜均匀；2、介质损耗正切小1、耐刮性差；2、耐溶剂性差。 中高频线圈及仪表电器的线圈无磁性聚氨酯漆包圆铜1、漆包线中含铁量极低，在感应磁场中所起的干扰作用极微；2、在高频下介质损耗小；3、无需剥去漆膜即可焊接。不推荐在过载条件下使用。 精密仪器和电器的线圈，如直流镜式的检流计、磁通表、测震的线圈7、特种绕组线的品种、特点和用途产品名称特 点主要用途耐热性（）优 点局 限 性纸绝缘漆包换位导线1051、无循环电流，线圈内涡流损耗小，可提高电流密度；2、简化绕制线圈工艺；3、比纸包线槽满率高。 弯曲性能差，其线盘盘芯直径和使用时弯曲直径不宜小于6H2 用于大型变压器的线圈聚乙烯绝缘尼龙护套耐水绕组线聚乙烯绝缘耐水绕组线交联聚乙烯绝缘尼龙护套耐水绕组线7070901、良好的耐水性，在水下长期工作，有稳定的绝缘电阻；2、尼龙护套可加强机械保护性能。 槽满率很低 适用于各种形式的充水式电机绕组 300MW发电机组用绝缘空心扁铜线1551、空心扁电线作为氢制冷用，材质要求高；2、机械强度和粘合性能好。 绝缘线硬度大，施工较为困难 专用300MW发电机组定子的绕线组8、电气装备用电线电缆产品型号中各部分的代号及其含义符号意 义符号意 义符号意 义A安装线缆X橡胶ZR具有阻燃B布电线缆ST天然丝P屏蔽F航空用线SE双丝包R软Y工业移动VZ阻燃聚氯乙烯S双绞电器用线B聚丙烯B平行N农用线V聚氯乙烯D带形HR电话软线H橡套T特种HP电话配线Y聚乙烯W耐气候耐油SB无线电装置用线B编织套V聚氯乙烯L清漆（蜡克）F氟塑料N尼龙Y聚乙烯SK尼龙丝9、通用橡皮塑料电线使用要求和结构特点使 用 特 点结 构 特 点 1、适用范围：交流额定电压450/750V及以下的动力、照明、电器装置、仪器仪表及电讯设备的连接和内部安装线。 2、敷设场合和方式：室内明敷和沟通道、隧道内沿墙或架空敷设；室外架空敷设、穿铁管或塑料管敷设、电工设备、仪表及无线电装置的敷设，均为固定敷设；塑料护套电线可直埋土壤中敷设。 3、一般要求：经济耐用，结构简单。 4、特殊要求： 1）室外敷设时，受日光、雨淋和冰冻等条件的影响，要求耐大气，尤其耐日光老化；在严寒地区有耐寒要求； 2）使用中，易受外力破坏或易燃，与油类接触极多场合应穿管；穿管时，电线受到较大的拉力，并有刮伤的可能，应采取润滑措施； 3）作为电气装备内部用时，当安装位置较小时，应有一定的柔软性，并要求绝缘线芯分色清楚，应配合相应的接头端子和插头，使连接方便可靠；对于有防电磁要求场合，应采用屏蔽电线； 4）对于环境温度较高场合，应采用护套电缆；对于特殊高温场合应用耐热电缆。 1、导电线芯：作为动力、照明及电气装备内部安装用时，优先采用铜芯，对大截面的导线宜采用紧压线芯；固定安装用的导体一般采用第1类或第2类导体结构。 2、绝缘：绝缘材料一般采用天然丁苯橡皮、聚氯乙烯、聚乙烯、丁腈聚氯乙烯复合物等四种；耐热电线采用耐温90的聚氯乙烯。 3、护套：护套材料一般有聚氯乙烯、耐寒聚氯乙烯、防蚁聚氯乙烯、黑色聚乙烯、氯丁橡皮等五种。 特别耐寒和户外架空敷设宜选用黑色聚乙烯和氯丁护套电线。 在有外力、腐蚀、潮湿等环境下，可采用橡皮或塑料护套的电线。10、通用橡皮塑料软电线使用要求和结构特点使 用 特 点结 构 特 点 1、适用范围：主要适用于中轻型移动电器（家用电器、电动工具等）、仪器仪表、动力照明的连接；工作电压为交流750V及以下，大多数为交流300C等级。 2、因该产品使用时要经常移动、弯曲、扭转等，故要求电线柔软、结构稳定、不易扭结，并具有一定的耐磨性；塑料护套电缆可直埋土壤中敷设。 3、接地线采用黄绿双色线，电缆中的其他线芯不允许采用黄绿线芯。 4、当用于电热器具的电源连接线时，应视情况采用编织橡皮绝缘软线或橡皮绝缘软线。 5、要求结构简单轻便。 1、导电线芯：采用铜芯，结构采用柔软型，系多根单线束绞而成；软线导体一般采用第5类或第6类导体结构。 2、绝缘：绝缘材料一般采用天然丁苯橡皮、聚氯乙烯或软聚乙烯塑料。 3、成缆节距倍数较小。 4、外保护层采用棉纱编织，避免过热烫伤绝缘层。 5、为方便使用、简化生产工艺，采用三芯平衡结构，可节省生产工时和提高生产效率。11、屏蔽绝缘电线电缆使用要求和结构特点使 用 特 点结 构 特 点 1、屏蔽电线的性能要求：基本同不屏蔽的同类电线的要求。 2、因符合设备对屏蔽（防干扰性能）的要求，一般推荐用于中等水平的电磁干扰场合；塑料护套电缆可直埋土壤中敷设。3、屏蔽层应能与连接装置有良好的接触或一端接地，并要求屏蔽层不松开、不断丝和不易被外物刮断。1、 导电线芯：某些场合允许镀锡； 2、屏蔽层的表面覆盖密度应符合标准或满足使用者要求；屏蔽层应用镀锡铜丝编织或缠绕；如屏蔽外应加挤护套，则屏蔽允许采用软圆铜丝编织或缠绕。 3、为了防止线芯或线对之间的内干扰，可生产各线芯（或线对）单独各相屏蔽结构。12、屏蔽绝缘电线电缆使用要求和结构特点使 用 特 点结 构 特 点1、通用橡套电缆的适用范围很广，凡要求移动式连接的各种电气设备的一般场合均可适用，包括工农业各部门中所用的电气移动设备连接。2、根据使用电缆截面大小和随机械外力的能力，分轻型、中型、重型三种。这三种类型的产品均有柔软和易弯曲的要求，但轻型电缆柔软要求列高，并要轻巧、尺寸小、不能承受较强的机械外力；中型电缆有一定的柔软性，并能承受相当的机械外力；重型电缆有较高的机械强度。3、电缆护套应紧密结实和一定的圆整性。YQW、YZW、YCW型电缆适合于野外使用（如探照灯、农用电犁等），应有较好耐日光老化性能。 1、导电线芯：采用铜软线束绞，结构采用柔软型，大截面表面允许纸包，改善弯曲性能。 2、绝缘采用天然丁苯橡皮，绝缘的老化性能良好。 3、户外产品的橡皮采用氯丁胶或以氯丁胶为主的混合橡皮配方。13、矿用电缆使用要求和结构特点使 用 特 点结 构 特 点1、适用范围很广，主要用于采矿工业地面和井下设备专用电缆产品，涉及到采矿电钻电缆、通信与照明设备用电缆、采矿与运输电缆、帽灯电缆、井下移动变电站动力电源电缆。2、矿用电缆的使用环境非常复杂、工作环境非常严酷、瓦斯与煤尘集聚，容易引起爆炸，故电缆安全要求很高。3、该产品使用时要经常移动、弯曲、扭转等，故要求电线柔软、结构稳定、不易扭结等，并具有一定的需磨性。 1、导电线芯：采用铜芯，结构采用柔软型，系多根单线束绞而成：软线导体一般采用第5类或第6类导体结构。 2、绝缘：绝缘材料一般采用橡皮。 3、成缆节距倍数较小。 4、较多产品采用金属编织，均匀电场，提高绝缘状况灵敏度显示。 5、有较厚的外护套，同时在矿井下进行分色处理，使施工人员了解电缆使用的不同电压等级。13、地震电缆使用要求和结构特点使 用 特 点结 构 特 点1、陆地使用：外径小、重量轻、柔软、耐磨、耐弯曲、耐气候、耐水、抗干扰、绝缘性能好、芯线易识别、成套组织方便。 导线用柔软结构或漆包线薄绝缘，线芯对绞并分色，绝缘用介电系数小的材料，护套用聚氨酯材料。2、航空用：无磁性、抗拉力、外径小、重量轻。 铜导体3、海上用：透声性好、耐水性好，漂浮适度，能浮在水下一定深度，耐拉、抗弯曲、抗干扰性好。 专用透声材料，加强线芯或铠装发泡内护套调节漂浮度。14、钻探电缆使用要求和结构特点使 用 特 点结 构 特 点1、承荷探测电缆：外径小通常12mm以下；长度长，3500m以上单根长度供应；抗油气，水压耐120MPa(1200倍的大气压力)；耐高温：100以上；抗干扰、抗拉力：44KN以上；耐磨、耐硫化氢气体；所有铠装钢绞在断裂时，不散开，否则会造成废井。 1、导体用柔软结构，并镀锡；2、绝缘用耐高温聚丙烯、乙丙橡胶或氟塑料；3、屏蔽用半导电材料；4、铠装用高强度镀锌钢丝；5、用专用制造技术。2、射孔电缆：孔截面积和拉力大、耐磨、搞震动、不松散。 1、导体用中等柔软结构；2、绝缘用聚丙烯、乙丙橡胶或其他耐高温材料；3、导体、绝缘、铠装尺寸正确。3、煤田、非金属、金属、地热、水文、水下等勘测电缆。 1、加强芯、内铠装；2、导体为软铜线；3、绝缘用普通橡皮；4、护套氯丁橡皮；5、特殊情况用金属或非金属铠装；6、水下电缆要用同轴电缆；7、综合探测者应有电力、通信等功能。4、潜油泵电缆：油管外径小，要求电缆外尺寸小；井深增加、功率大，要求绝缘耐高温，高压，结构稳定；好的电性能、绝缘性能好，泄漏电流小；寿命长，结构稳定，重复使用性能力；力学性能好。 1、中小型油管，采取用扁形电缆，保证小的外形尺寸；导体采用实心，大截面：采用绞合导体，圆电缆；2、引接电缆线芯用聚酰亚胺-氟46烧结线，乙丙绝缘；电力电缆用乙丙、交联聚乙烯耐热绝缘；3、护套用耐油氯丁橡胶、氯磺化聚乙烯等耐油耐高温材料、铅护套等；4、使用连锁铠装；5、防卤结构，在裸铠装外加防卤护套。15、电梯电缆使用要求和结构特点使 用 特 点结 构 特 点1、电缆在使用前应自由垂吊，充分退扭，电缆加强芯应固定，同时承受拉力；2、多根电缆应成排敷设，在运行中，电缆随电梯一起上下移动，移动、弯曲频繁，要求柔软、弯曲性能好；3、电缆垂直敷设，要求一定的抗拉强度；4、工作环境有油污要防火，电缆要求不延燃；5、要求外径小、重量轻。1、采用0.2mm圆铜单线束绞，绝缘与导体之间绕包隔离层，成缆时同向绞合增加电缆的柔软、弯曲性能性；2、电缆中增加电缆加强芯，承受机械拉力，加强芯采用尼龙绳、钢丝绳等材料，以增加电缆的抗拉强度；3、YTF型电缆采用以氯丁橡胶为主的护套，以提高电缆的耐气候性和不延燃性。16、控制信号电缆使用要求和结构特点使 用 特 点结 构 特 点1、由于控制信号电缆用于控制测量系统，因此要求电缆安全可靠工作；2、 一般为固定敷设，但电缆与设备连接处要求柔软，并要求能经受多次弯曲而不断裂； 3、工作电压为380V及以下，信号电缆的电压更低； 4、信号电缆工作电流一般4A以下，控制电缆当作为主设备回路时使用电流稍大，所以可以根据线路电压降和力学性能选择截面。1、导线采用铜芯，固定敷设采用单根结构外增加7根绞合结构；移动采用5类软导体结构，满足柔软、耐弯曲性能；2、绝缘主要采用聚乙烯、聚氯乙烯、天然丁苯胶等绝缘；3、绝缘线芯应反向成缆，使结构更稳定；对于野外电缆成缆时采用尼龙绳填充，增加抗拉能力，而同向成缆则可增加柔软性能；4、护套：主要采用聚氯乙烯、氯丁橡胶和丁腈聚氯乙烯复合物等。17、直流高压电缆使用要求和结构特点使 用 特 点结 构 特 点1、直汉高压电缆应用范围很广，目前主要应用于各种工业中的新技术设备上，如X射线机、电子束加工、电子轰击炉电子枪、静电喷漆等，这类产品一般是电源的功率较大，因此电缆里通过的灯丝电流也比较大，可达数十安培；电压从10KV到200KV不等；2、 电缆大多固定敷设，与人本一般不直接接触；3、电缆传输能量较大，要考虑电缆热性电缆允许工作温度；4、某些设备使用中频率短时间放电，电缆须承受2.5-4倍电压，故要考虑足够的电气强度； 5、由于各种设备尚未标准化、系列化，因此同一类设备，其灯丝间的工作电压、灯丝线芯与栅极线芯间的工作电压均不一样，故要分别选用。1、导电线芯：线芯一般为3芯，也有4芯或5芯；2、3芯电缆一般两根灯丝加热芯，一根控制线芯；导线与屏蔽间承受直流高压；3、3芯电缆有两种形式：一种与X电缆相似，采用分相绝缘再统包半导电层、高压层；另一种将控制芯作为中心导体，挤包绝缘后将两根灯丝以同心绞合，然后再挤包半导电层和高压绝缘层；高压绝缘层：一般天然丁苯橡皮直流最大场强取27KV/mm，乙丙绝缘取35KV/mm；4、外屏蔽层：采用0.15-0.20mm镀锡铜丝编织，编织密度不小于65%；或采用金属带绕包；5、护套，采用特软聚氯乙烯或丁腈聚氯乙烯挤包。18、光缆的分类和特征缆芯结构结 构 特 征层绞式 中心抗张件周围绞合数根二次被覆光纤用松套结构一管多纤技术，光缆可高达144芯，用多纤带代替光纤束后可高达上千线芯。骨架式 在抗张元件外挤塑料骨架，光纤嵌入骨架槽中，每槽可放一根或多根光纤或光纤带，入槽光纤要有合适余长，该结构带状光缆的光纤可达上千芯。中心管式 在一根PBT管中填入胶状膏，放入8组（每组12根光纤）共96根光纤，用光纤带可多达216根光纤。单位式光缆 先将若干光纤以层绞或骨架式制成光纤单位，然后再将各单位绞合而成，目前光缆正向着密集型大纤数方向发展，今后可望到达4000芯。18、光缆按使用环境分使用环境使 用 特 征直 埋 直埋地下，有防水层和铠装层，用于长途通信。管 道 敷设管道或隧道内，有铝带PE复合层，用于市话或长途中断式。架 空 附加轻型金属铠装层，用于省内干线或区域通信线路中。室 内 要有阻燃特性（低烟无卤）用于大楼内的局域网中或作为室外光缆线路的室内引入线。设备内 轻巧的单芯或双芯光缆，供设备内光路连接用。软光缆 光缆要求柔软，尺寸小，重量轻，良好的弯曲性及足够的抗拉伸性能力，用于非固定场合及军用移动通信。水 下 要求有良好的径向和纵向密封性能，要有钢丝铠装，用于通信线路过河区域。海 底 对光缆缆芯和抗张元件要精心设计，承受水压可达80MPa，抗张力为80KN，直流电阻0.4/km，最高供电电压6KV，用松套结构，松管外缠绕两层钢丝。光电综合缆 缆中含一个8芯光纤单位，7个铜线四线组和9个对称线对，用在铁路通信系统，光纤作干线大容量通信，四线组和线对作铁路的区间通信和信号传输用。光纤复合电力电缆 光纤放在三相缆芯的间隙中构成复合缆，既传输电力又能实现无感应和没有串话的数据通信。光纤复合架空地线（OPGW） 将光纤和铝包钢线的优异特性结合起来，形成高性能的线缆，既可作通信又可作地一；既能满足电力生产调度，电力系统自动化对通信的需求外，还可面向社会，为有线电视、公安系统、银行系统、邮电系统提供通信服务，用于220KV及以上的线路，尤其是新建线路上。全介质自承式光缆（ADSS） ADSS用于35-110KV线路上，利用原有电力杆塔，在电力线附近赞自身支持沿杆架设，光缆中心用纤维增强塑料FRP作加强件，在护套内放多股芳纶纱作增强材料。19、电缆线芯导体材料与金属屏蔽材料种类、形态和用途金属种类材料形态主 要 用 途铜及铜合金纯铜阴极铜铜线锭铜圆线铜型线带(箔) 熔制铜线锭，连铸连轧铜杆、上引杆、浸涂杆 轧制铜杆及铜母线 裸铜线、电线电缆导电线芯、金属屏蔽铜线、漆包圆铜线芯、电磁（丝包、纸包）线芯 电车线（接触线）母线 电缆的屏蔽层，同轴电缆的外导体、电话软线线芯铜合金圆线型线带材 高强度电线的导电线芯、电磁线、架空线 电车线（接触线）、充油电缆线芯 单芯电缆铠装加强用铝及铜合金纯铝铝锭铝线锭圆铝锭圆线型线带箔管材 熔制铝线锭、连铸连轧铝杆 轧制铝杆及铝母线 铝杆及型线 架空输电线、电线电缆导电线芯 电磁线、电车线（接触线）、母线 电缆屏蔽层、通信电缆综合护层（屏蔽用）、同轴电缆外导体 通信电缆内导体铝合金圆线型线特细线 架空输电线、电线电缆导电线芯 电车线（接触线） 电子工业连接线20、电线电缆用金属材料常用名词及其含义名 词表达式及其含义导体电阻率 =（A/L）R式中：为导体电阻率（mm2/m）；A为试样截面积（mm2）；L为试样长度（m）；R为试验的导体电阻（）。电导率百分值%1ACS %1ACS=0.017241/20。电导率百分值用国际退火铜标准IACS规定的电阻率0.017421mm2/m的百分数表示，通常在已知20时的导体电阻率20后，按上式进行计算。无氧铜的电导率可达102.0%，其电阻率20=0.017241/%IACS=0.017241/0.02=0.0169mm2/m,符合电缆工业企业用铜丝电阻率0.017421mm2/m的要求。电阻温度系数a Rt=RO1+a(tt0)；t=01+(a+)(tt0)。式中：Rt、t分别为温度t时的电阻和电阻率；RO、0分别为温度t0时的电阻和电阻率；为材料的膨胀系数，当t在20左右时 a，可忽略不计值；a值与导体的电导率百分值%1ACS及选用的标准温度有关，铝及铝合金在61%IACS及20时的a值为0.00403；铜及铜合金在职00%IACS及20时的a值为0.0393。熔 点 金属导体由固态转变为液态的熔化温度。热膨胀系数、线性膨胀系数 金属导体常用线性膨胀系数（单位：-1）,指温度t变化1时，其长度Lt的增减量与0时长度L0的比值：Lt=L0(1+t)塑性应力 在外力作用下，金属在破断前的永久变形能力称为塑性应力（单位：N/mm2）。拉伸试验时，拉伸力P与试样原始截面积A0的比值为塑性应力：=P/A。屈服点s 材料承受负荷，应变增加而应力不再随之增加时的应力称为屈服点。抗拉强度b 拉伸试验时，最大拉力所对应的应力称为抗拉强度（单位：N/ mm2）。最大拉力Fb与试样原始截面积A0的比值为抗拉强度：b=Fb/ A0断裂伸长率 拉伸试验时，试样拉断后的标距伸长与原始标距L0的百分比称为断裂伸长率：=（L1L0）/L0100%。式中：L1为试样拉断后的标距。疲劳极限 金属材料长期经受无限多次反复负荷作用而不断裂时所承受的最大应力。蠕 变 在一定温度和应力（弹性范围内）作用下随时间的
