工程综合布线系统设计方案.docx

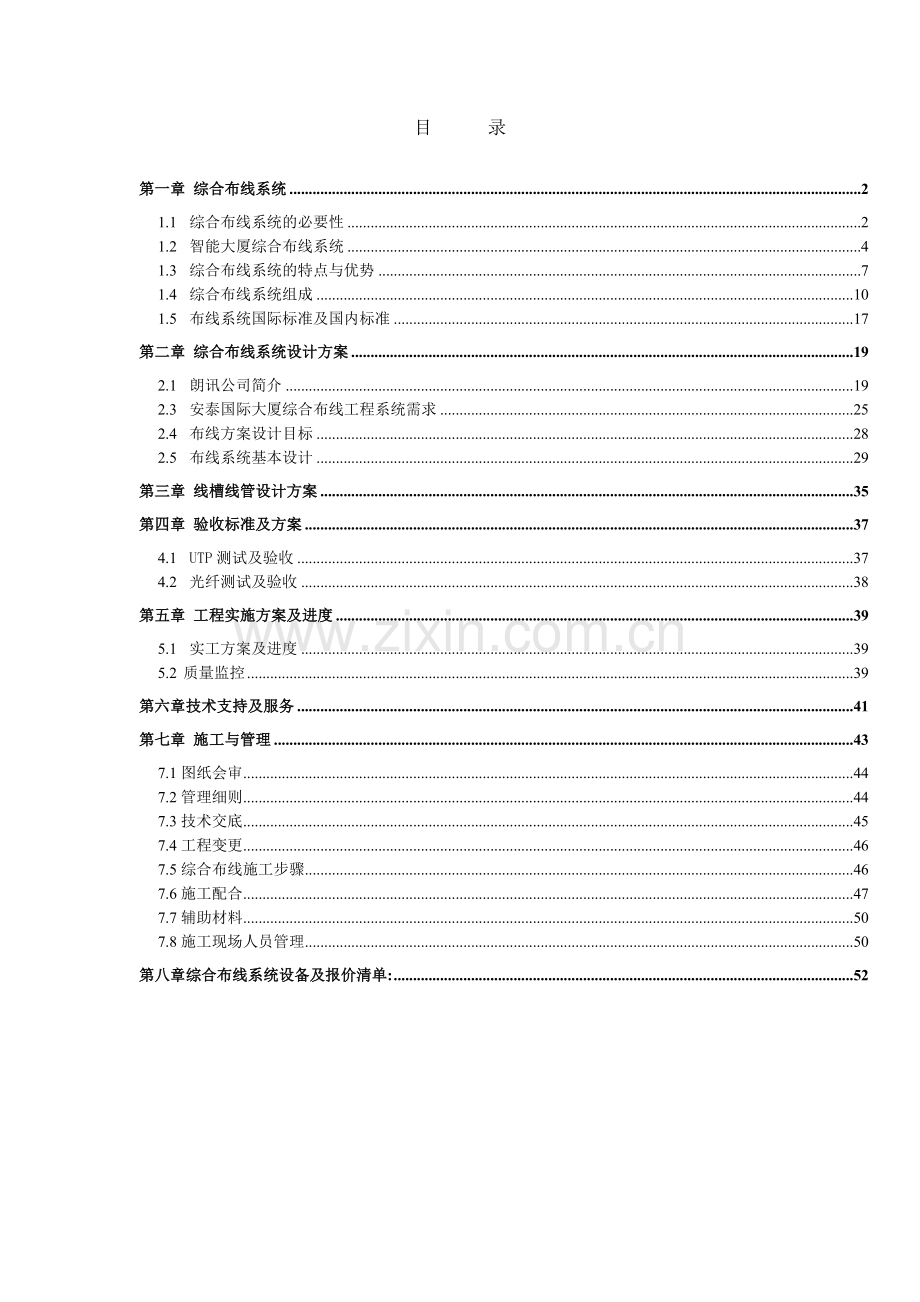

目 录第一章 综合布线系统21.1 综合布线系统的必要性21.2 智能大厦综合布线系统41.3 综合布线系统的特点与优势71.4 综合布线系统组成101.5 布线系统国际标准及国内标准17第二章 综合布线系统设计方案192.1 朗讯公司简介192.3 安泰国际大厦综合布线工程系统需求252.4 布线方案设计目标282.5 布线系统基本设计29第三章 线槽线管设计方案35第四章 验收标准及方案374.1 UTP测试及验收374.2 光纤测试及验收38第五章 工程实施方案及进度395.1 实工方案及进度395.2 质量监控39第六章技术支持及服务41第七章 施工与管理437.1图纸会审447.2管理细则447.3技术交底457.4工程变更467.5综合布线施工步骤467.6施工配合477.7辅助材料507.8施工现场人员管理50第八章综合布线系统设备及报价清单:52第一章 综合布线系统1.1 综合布线系统的必要性当今社会，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因，公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结构。而在国内，既便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，且管线拥挤不堪，而配线上的投资往往是重复的。这种情况，还会随着公司、企业、政府部门的扩大、设备的更新、人员的变动、办公环境的变更，而变得越来越糟。任何的增添、变动，都可能会引起全局的变动，不但影响员工的工作效率，对公司、企业、政府部门的运营也产生不良的影响。尤其是随着ISDN（综合业务数字网）和B-ISDN（宽带综合业务数字网）的出现、应用、推广，原来使用的布线系统将无法满足要求。因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。综合布线系统正是在这种背景下推出并被广泛接收的一种布线技术，它能够以一次性的布线投资，解决今后相当一段时间内的所有布线问题。近年来，信息处理系统发展迅速，对信息传输的快速、便捷、安全性和稳定可靠性要求高。在新建写字楼中，所建网络要求对内适应不同的网络设备、主机、终端、PC及外部设备，可构成灵活的拓扑结构，有足够的系统扩展能力，对外通过与国家公网与外部信息源相连，组成全方位多通道的信息访问系统。总之，既要适应当前信息处理的需要，又充分考虑到信息系统未来的发展趋势。首先让我们考虑如下事实：1. 寿命期比较软件：18个月PC微机：2年主机：10年布线系统：16年建筑物：50年可见布线系统的寿命期是唯一与建筑物寿命有可比性的。2. 网络投资布线系统可以支持并且是几乎所有网络设备运作的基础，而成本大约只占网络总投资的5%。3. 建筑物内人员的移动增加、移动和改变是不可避免的。每年有40%的员工会涉及到办公室内的移动。如果未使用综合布线系统则影响工作效率。综合布线系统则可以使增加、移动和改变迅速而有效。4. 网络故障损失网络故障的损失在每小时1,000美元至50,000美元不等。而每年平均会发生20次网络故障，其中70%是由布线系统引起的。一个稳定可靠的布线系统是至关重要的。1.2 智能大厦综合布线系统综合布线系统的定义综合布线系统就是建筑物或建筑群内部之间的传输网络，它能使建筑物或建筑群内部的语音，数据通信设备，信息交换设备，建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内信息通信设备与外部的信息通信网络相连。智能大厦与综合布线系统的关连综合布线系统对于智能大厦来说说，就如体内的神经系统，其特点是将所有的语音、数据、视频、弱电监控信号等的布线，经过统一的规划设计，综合在一套标准的布线系统中，将智能大厦的各项智能化系统 (包括：BA楼宇自控系统、CA通讯自动化系统、OA办公室自动化系统、FA消防自动化系统和SA综合保安自动化系统等)，有机地互相连接起来，为智能大厦提供了统一的物理传输介质。也就是以一套单一高品质的布线设备，综合了大厦建筑中多种不同的布线系统，解决目前在建筑物中所面临有关语音、数据、视频、监控等设备的布线不兼容问题，并能满足用户的需求，一揽子支持计算机、通信及楼宇自控等设备的多种应用。 中国最庞大的数据库下载综合布线系统的应用及种类当今智能大厦中，综合布线系统能为建筑物的使用者提供最大限度的综合能力，以满足人们对信息系统的连网要求，即保证人们在智能大厦中的任何地方，随时利用分布在楼层之间及建筑之间的布线网络，共享语音，数据，图像等信息。针对智能大厦中不同的应用要求，综合布线系统设计组合下列三种不同的类型：1)智能大厦中通信设备综合布线系统系统布线主要是对智能大厦及建筑群中所有计算机，通信设备的布线网络而设计，在此布线系统上，传输信号以语音，数据信号为主。2)智能大厦中各通信设备和电子设备综合布线系统系统布线主要能为智能大厦中通信电子设备系统的集成，提供了一个灵活的，模块化的，智能化的连接平台，系统布线在通信设备综合布线的基础上，加以扩展，它不但支持传输语音，数据，图像信号，而且还支持传输其他的弱电信号，如：采暖，通风，空调自控，给排水设备的传感器，子母锺，电梯运行，监控电视，防盗报警，消防报警，公共广播，传呼对讲等等信号。3)智能大厦（工业厂房）中各通信设备和电子设备综合布线系统系统布线主要支持工业建筑中日益扩展和变化的环境中各类信息的传输，系统布线以光纤线缆为主干线来接厂区内各个建筑物中子网络，各子网络依次与生产流程控制设备，传感控制器，管理工作站及其他工业通信设备连接，构成一个先进的智能工业通信网络，通过网络可以有效地管理和控制生产流程，自动地控制厂区的电子设备和通信设备，定时地存取数据和即时访问共享数据，并以数据处理和通信服务的方式，把人和机器的生产时程连接在一起，来增强产品的设计，生产，销售等方面的能力。此外，综合布线系统也根据非屏蔽双绞线，屏蔽双绞线和光纤线缆以及相关支撑的硬件设备材料的选择分为三个设计等级：1)基本型设计等级适用于配置建筑物标准较低的场所，通常采用铜芯线缆组网，以满足语音或语音与数据综合而传输速率要求较低的用户，其系统配置为。(i)每一个工作站（区）至少有一个单孔4对8芯的信息插座（每10m2左右）。(ii)每一个工作站（区）对应信息插座至少有一条4对8芯水平布线电缆引至楼层配 线架。(iii)完全采用交叉连接硬件。(iv)每一个工作站（区）的干线电缆（即楼层配线架至设备室总配线电缆）至少有 2对双绞线缆。(2)增强型设计等级适用于配置建筑物中等标准的场所，布线要求不仅具有扩展的余地，可先采用铜芯线缆组网，满足语音，语音与数据合而传输速率要求较高的用户。(i)每一个工作站（区）至少有一个双孔（每孔4对8芯）的信息插座（每10m2左右）(ii)每一个工作站（区）对应信息插座均有最多数的4对8芯水平布线电缆引至楼层配线(iii)采用压接式跳线或插接式快速跳线的交叉连接硬件(iv)每一个工作站（区）的干线电缆（即楼层配线架至设备室总配线电缆）有3对双绞线缆(3)综合型设计等级适用于建筑物配置标准较高的场所，布线系统不但采用了铜芯双绞线电缆，而且为了满足质量的高频宽带信号（如卫星电视，有线电视，绘图终端等等），采用了光纤线缆和双介质混合体线缆（铜芯线缆和光纤线混合作缆）组网。(i)每一个工作站（区）至少有一个双孔或多孔（每孔4对8芯）的信息插座（每10m2左右），特殊工作站（区）可采用多插孔的双介质混合型信息插座(ii)每一个工作站（区）对应信息插座均有最多数的4对8芯或特殊应用（如光纤线缆，同轴线缆等）的水平布线电缆引至楼层配线架(iii)在主干线（主干线）线缆以及建筑物群之间干线线缆中配置了光纤线缆(iv)每一个工作站（区）的建筑物群之间线缆（至建筑物外的铜缆）中配有光纤线缆或至少2条六类（每条4芯8芯）双绞线缆1.3 综合布线系统的特点与优势综合布线系统特点综合布线系统采用了一系列的高质量的标准材料，以模块化的组合方式，把语音，数据，图像和部份控制信号系统用统一的传输媒介进行综合，方便地在智能大厦中组成一套标准，灵活，开放的布线系统，系统具有如下特点：系统化工程综合布线是一套完整的系统工程，包括传输媒体（双绞铜线及光纤），连接硬件（包括跳线架、模块化插座、适配器、打线工具等），以及安装、维护管理及工程服务等。模块化结构模块化的布线系统，除去敷设在建筑物内的铜芯或光纤线缆外，其余所有的接插件都是积木式的标准件，以方便维护人员的管理和使用。在设计上更能使用最小的附加布线与变化（如果需要的话），就实现系统的搬迁、扩充、重新安装和维护。配件坏掉时，更可在完全不影响系统运作的情况下，把配件移去或换掉。独立于应用作为CCITT七层协议中最底层的物理层，综合布线系统构成了某种基本链路，象一条信息通道一样来连接楼宇内或室外的各种低压电子电气装置。这些信息路径提供传输各种传感信息及综合数据的能力。灵活方便性综合布线系统的设计同时兼容话音及数据通信应用。这样一来减少了对传统管路的需求，同时提供了一种综合的设计来实现与管理这一系统。技术超前性综合布线系统允许用户有可能采用各种可行的新技术。这是因为综合布线系统独立于应用，并能对未来应用提供相当的余度，当中包括了网络及弱电监控等系统的应用。星形拓扑星形拓扑是一种以中央节点中心，把若干外围节点连接起来的辐射式互连结构，即各节点均连接到一个中心设备上，由该中心设备向目的节点传送信号，其优点如下：(i) 配置的灵活性 通过设置在每个楼层的配线架，可以方便地进行网络重新配置和服务。(ii) 故障的排除性星形拓扑中，因为每个连接点只接一个设备，故单个连接点的故障不影响全网，同时，因为每个节点直接连到中央节点，因此，容易检测和隔离故障，并可容易地删除故障节点。(iii)存取协议简单由于每个连接只涉及到中央结点直接连到中央节点，因此，媒体存取控制方式和协议都相对简单。综合布线系统优势实用性布线系统实施后，能满足现在通信技术的应用及各未来通信技术的发展，即在系统中能实现语音通信，数据通信，图像通信，监控系统以及多媒体信息的通信。灵活性布线系统能满足灵活应用的要求，即在任何一个信息插座上都能连接不同类型的终端设备，如个人计算机，可视电话机，双音频电话机，可视图文终端，传真机等等。扩充性布线系统是可以扩充的，以便将来技术更新和有更大发展时，很容易将设备扩充进去。经济性使用综合布线系统意味着初期的安装花费来降低整个建筑永久的运行花费，从而取得良好的远期经济效益。布线系统的应用，可以降低用户重新布局或设备搬运的费用，并节省了搬运的时间，还可降低日后的费用。高效性不断增长的建筑物运行花费是各种楼宇管理系统的主要关注点。安装综合布线系统系统可以降低这种花费。这是因为综合布线系统的高效性使对用户的需要快速做出反应成为可能，同时花费较少。便于重新安装综合布线系统既可以安装在全新的建筑物中，又可用于对现存建筑的网络更新。如果选用了综合布线系统，那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。低廉的运行花费利用综合布线系统工程化建筑的模块化与灵活性可以大大降低运行花费。综合布线系统是一种节省运行花费的系统，这些运行花费包括楼宇或建筑群中人员与设备的增加与重新安置，以及占用者不断变化的需求等方面所带来的花销。整个信息系统的基础如果说信息系统是智能建筑的灵魂，那么布线系统就相当于信息系统的神经。因此，可以说布线技术的选择和布线系统的设计就决定了整个工程的信息系统的生命力，它将关系到工程未来三十年、五十年甚至更长的使用效果。1.4 综合布线系统组成根据美国国家标准化委员会电器工业协会(TIA)/电子工业协会(EIA)制定的商用建筑布线标准，即EIA/TIA 568B和569以及其他相关标准，综合布线系统主要针对电话、传真、计算机网络，即语音和数据应用，未来的发展还将包括电视会议、图文传真、语音邮件、卫星通信等较新的通信技术。该标准对以下几个方面制定了相应的规范：定义了认可的媒体定义了布线系统的拓扑结构规定了各子系统的布线距离定义了布线系统与用户设备的接口定义了线缆和连接硬件性能规定了安装实践所需注意事项定义了链路性能基本上，布线系统由以下六个子系统组成：局级 工作区子系统工作区子系统是插座到用户终端的区域。把所有的媒体接口(DB15，DB9，DB25，同轴等)标准化为模块化插座(T568A，T568B)或光纤插座。一个独立的需要设置终端设备的区域宜划分为一个工作区，工作区子系统应由水平子系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，工作区每一个信息插座均宜支持电话机，数据终端，计算机，电视机及监视器等终端设备的设置和安装，而工作区适配器的选用宜符合下列要求：在设备连接器处采用不同信息插座的连器时，宜用网络终端适配器。在水平子系统中选用的电缆类别（介质）不同于设备所需的电缆类别（介质）时，宜采用适配器。在连接使用不同信号的数模转换或数据速率转换等相应的装置时，宜采用适配器，对于网络工程的兼容性，可用适配器。根据工作区内不同的电信终端设备可配备相应的终端适配器例：对应水平干线的全六类双绞线，工作区插座均设定为RJ45 （4对8芯)插座，所用的 插座面板为单孔，双孔或四孔面板等，确实种类按用户要求插座数量而定。另外，根据不同的终端设备配置相应的适配器或连接设备，如视频的BNC适配器，AS400系统的Twinaxial适配器等等。水平子系统水平子系统宜由工作区用的信息插座，每层配线设备至信息插座的配线电缆，楼层配线设备和跳线等组成。水平布线主要考虑该系统的使用分布，并根据可能出现的情况，进行适当的划分，现时市场主流建议在水平布线全部采用六类4对双绞线电缆，包括话音，数据，视频，BA系统信号传输等，以支持未来高速应用系统及增加布线系统的扩容性和灵活性，这样的单一水平布线系统可提供如下优点。(a)扩容性单一的水平六类双绞线系统可为工程预备应付未来高速的通讯应用系统而无需重新布线，此外，可在系统应用独立的情况下，预留备用线缆及连接硬件。(b)灵活性无论是语音，数据，图像，视频，BA系统的信息插座，均可互相转换，各系统信息插座的数量能按不同时期的需要而调整。(c)经济性不同应用系统均采用同样的线缆及连接硬件，在线缆敷设，配线架安装，管理及测试等等各方面均可达到经济规模效益。(d)系统兼容性只要是六类双绞线系统支持的应用，350MHz带宽，均可连接到工程的布线系统。垂直干线子系统主干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。主干子系统分为楼内和楼间，楼内主干是用于连接设备间和各楼层电信间的布线系统。楼间主干用于连接两座建筑物。它包括：主要跳接(MC)、中间跳接(IC)、楼内主干线缆、楼间主干电缆。主干电缆可为UTP, ScTP,光纤例：主干线子系统主要由单模及或多模光纤电缆，双绞线电缆组成，经设备弱电竖井垂直敷设，建筑物BA系统单独使用一组主干线，其介质为多模光纤电缆，在楼层之间另设有光纤跳线，用于连接楼层之间的网络设备，至於通往各层的广播用双绞线电缆，广播室呈星形结构直接送往各楼层。管理子系统管理区子系统在楼层配线设备的房间内，由交接间的配线设备，输入/输出设备等组成，同时，也可应用于设备间子系统。为方便日后的更改、增加、维护，必须要对整个布线系统的电缆、连接硬件、空间、走道等进行统一管理。布线系统的管理由EIA/TIA 606（商用建筑电信设施的管理规范）来规范。例：大楼楼内的管理区子系统均设在各个楼面的中间或水平配线架，用于连接主干线及设备间等，多模光纤跳线应用于光纤配线架及光端设备，各楼层的管理区子系统设置在各层电讯间，BA系统另设楼层配线架，来自水平子系统的监控信讯线缆通过配线架入区域控制器，然后经配线架进入主干线子系统。设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所，设备间子系统应由综合布线系统的建筑物进线设备，电话，数据，计算机等各种主机设备殳其保安配线设备等组成，而设备间位置及大小根据设备的数量，规模最佳网络中心等内容，综合考虑确定。例：而设备间子系统可划分如下：(a)通讯配线架是大楼外电信网络和计算机网络进线的必经之路，此配线架主要处理电话进线，有线电视进线及单模光纤进线等。 (b)光纤主配线架位于大楼内的主机房内，主要处理各网络光纤电缆的连接，包括计算机用单模或多模光纤及视频用多模光纤，是大楼光纤布线的枢纽，所有线路全部采用星形结构用光纤电缆送往各楼层的管理区子系统。(c)主配线架设於大楼主机房中，主要承担大楼各层电话，计算机配线，在支持ATM网络的前题下，计算机的布线部份将全部采用最光纤电缆线缆及光纤连接硬件，室外一般采用单模光纤，而室内则多采用多模光纤电缆。(d)大楼自动化管理系统(BA)专用配线架位於大楼的中央控制室内，专供大楼自动化系统使用，所有消防，防盗，电视监控，空调，给排水等参数的测量及控制用的光纤电缆，双绞线电缆等各线缆均经此配线架与中央控制室设备连接。建筑群子系统该系统是由二个及以上建筑物的电话，数据，电视系统组成一个入口设施，连接各建筑物之间的缆线和配线设备（Campus Distribution CD）组成一子系统。入口设施是外部电话线、楼间主干线缆、天线等的入口点。例：建筑群子系统可计划如下，卫星通讯信号，经卫星通讯室处理后，数字数据拟经多模光纤电缆送至大楼的主机房，进入计算机网，卫星电视信号则送往广播室统一处理后，再发放至各楼层，话音信号进入大楼的程控交控机（PABX）到各分机。1.5 布线系统国际标准及国内标准对应於安泰国际大厦综合布线工程的信息系统符合现今及未来应用系统的要求，本设计方案将采用现今最新标准及技术作蓝本，并完全符合以下各网络应用系统及布线系统的国际标准及中国国家标，并超越现在要求技术指标。ANSI/TIA/EIA-568-AANSI/TIA/EIA-569ANSI/TIA/EIA-606ISO/IEC IS 11801EN50173JGJ/16-92中国民用建筑电气设计规范ECS 09:89工业企业通信设计规范CECS 72:97中国工程建设标准化协会标准 “建筑与建筑群综合布线系统工程设 计规范”CECS 89:97中国工程建设标准化协会标准 “建筑与建筑群综合布线系统工程施工验收规范”EIA/TIA-TSB-36AEIA/TIA-TSB-40AEIA/TIA-TSB-75开放式办公室布线系统EIA/TIA-TSB67UTP布线现场电气测试规范ATM论坛：155Mbps，622Mbps及制定中的1.2Gbps ATM异步传输网络IEEE 802.3zGigabit Ethernet 千兆位以太网IEEE 802.3u100 BASE-T EthernetIEEE 802.310-BASE-TIEEE 802.5 Token Ring100Base-VG AnyLANANSI FDDI / TPDDI 100Mbps RS232, X.21, RS422, RS485等异步和同步标准第二章 综合布线系统设计方案2.1朗讯公司（LUCENT）简介 朗讯公司伴您进入信息时代朗讯公司已被工业界公认为高速变革时代的领导者。随着结构化布线系统的概念被越来越多人所接受，其年增长率超过20%，朗讯公司本着欲销售先服务的精神，稳步开拓国际市场，目前除在美国的本部及若干分部外，已陆续在英国，澳大利亚，新加坡，及中国设立了分支机构，其服务，培训及销售网络已遍布全世界。朗讯公司的生产厂房及培训中心都有国际标准组织的认证。朗讯公司以其丰富的布线产品经验，成为结构化布线系统的倡导者，以其不断革新的精神至诚满足人们对信息技术不断增长的需求，始终站在结构化布线系统技术的前沿，成为布线系统开发，设计，制造，安装，服务与发展的先驱。朗讯公司是结构化布线系统标准的倡导者早在1984年，随着美国电信运营公司的分解，各大电信公司都纷纷生产各种符合本公司要求的布线系统，互相之间无法兼容。1985年，计算机通信工业协会(CCIA)首先提出了大楼布线系统标准化的要求。随后美国电子工业协会(EIA)及美国电信工业协会(TIA)开始了有关布线系统标准的制定工作。经过工业界若干年的努力，在1991年推出了商业大楼电信布线标准ANSI/TIA/EIA568，此后又陆续发布了涉及布线通道及空间，管理，电缆性能、连接硬件性能等的相关标准。1995年底，ANSI/EIA/TIA568正式更新为ANSI/EIA/TIA-568-A同时ISO也推出了其相应的布线标准ISO/IEC/IS11801。这些标准确立了“结构化布线系统”概念，即一个能够支持任何用户选择的语音、数据、图象应用的电信布线系统。朗讯公司作为结构化布线系统标准的倡导者一直在标准的制定过程中起着积极作用，积极参与在以TR-41.8.1为首的一系列工作组内，进行着标准的编写工作。同时朗讯公司作为美国技术顾问组的成员参加了ISO/IEC联合技术委员会，并是该国际标准编写组的成员。除此之外，朗讯公司还参加了UL（实验保险担保）有关布线部件及电子保护设备标准的制定，同时也参加在其他美国及欧洲有关布线标准制定的工作组内。朗讯公司的结构化布线系统符合现存的所有国际国内标准，如ISO(International Organization for Standardization)，ANSI/EIA/TIA，UL(Underwriter Laboratory)，CSA(Canadian Standard Association)，NEC(National Electronics Code)，Austel等朗讯布线系的优点（1）大厦智能化的综合布线朗讯公司的布线产品支持话音，数据，图形，图象，多媒体，安全监控传感等各种信息的传输，支持3，4，六类UTP，多模光纤，单模光纤，ScTP，STP，同轴电缆等各种传输媒体，支持多用户，多类型产品的应用，除了用于话音和数据的布线产品外，朗讯还有专门用于音响，监控，有线电视，楼宇自控等大楼系统的布线产品。（3）未来应用的支持朗讯公司更承诺所有朗讯的六类连接硬件，在配合朗讯公司合作伙伴的合格线缆，并按照朗讯公司CI培训手册安装规范施工的前提下，均保证可以支持所有ATM应用（包括622Mbps ATM OC12应用155Mbps ATM OC3应用），和即将定型的Gbps Ethernet千兆位以太网应用，及100Mbps TP-PMD100BaseT100BaseVG AnyLAN等 各种高速网络应用。（4）超越POWER SUM性能的布线系统根据TIA PN-3727 UTP系统任务组的定义，任何一个普通的模式如困线对间NEXT性能比五类系统所要求的高3dB，就足以保证五类的POWER SUM性能。基于这种标淮，朗讯公司证实其所有五类布线连接硬件的线对间余量均远远超出POWER SUM性能或更多。（5）符合TSB 75标准的开放办公室布线系统随着时代的发展和新办公楼的兴建，开放办公室布线显得愈来愈重要。根据TIA/EIA TSB75开放办公室的附加布线标淮的发布，规范了开放办公室即为 由办公室及和可移动的隔断组成的办公环境，对办开放公室布线也提出了要求。（7）UL免检的布线产品朗讯公司是UL用户测试项目成员，拥有UL认可的实验室，有资格进行布线系统连接硬件的测试，这意味朗讯公司自己内部实验室的测试结果提交给UL批准后即可使用UL标记，朗讯以过硬的质量赢得了权威质检机构的高度信任。永不停顿的革新传统，始终领导着结构化布线系统技术之发展，顺应了那迅猛发展的信息技术步伐。朗讯公司多年来一直专业从事布线系统的研制、生产，故此其产品更新的速度一直令人惊叹。翻开朗讯公司的产品目录，您会发现朗讯公司有太多的专利品。这此专利包括了配线系统（S110系列，S66系列，MF系列），工作区（CT系列、SM系列）、终接、快速跳线、保护、管理、测试、工具等各个领域，总计达100余种。朗讯公司的产品应用朗讯结构化布线系统的应用现已遍布全球，服务于金融、工业、商业、教育、政府等各个领域，有现代化的办公大楼，也有厂房、飞机场、大学。到目前为止，朗讯公司完成的中大型工程已逾数十万，配线服务点总量已超过10亿以上。除此之外，还有多家世界著名的电信及计算机厂家长期使用朗讯公司的OEM产品。瑞士银行美国西南航空公司哈佛大学美国运通卡长岛铁路牛津大学美林证券万事达卡（Master Card)香港汇丰银行Pittsburgh国际机场安波特试验室捷克国家银行UPS马德里大学美国银行 马来西亚航空公司宾西法尼亚大学纽约银行 日本旅游局墨西哥大学Key银行 达拉斯国际机场 EMERY大学Progressive保险 联邦航空管理局DELWARE大学澳大利亚国家银行 ConrailDARTMOUTH学院花旗银行 电信/计算机悉尼技术大学南方证券上海交易所 IBMNEWTAFE中国工商银行 HP商业/工业及其他国泰证券 摩托罗拉纽约股票交易所中国银行 太平洋贝尔Johnson&Johnson政府 US WEST佐治亚太平洋公司联合国 HONEYWELL福特汽车新墨西哥州府 西门子ROLM 委内瑞拉Centro Lido皮特森空军基地 UNISYSErnst&Young美国联邦法院 MITEL Mayo医药纽约港口局SEAGATE马来西亚DOW化学工业加州运输部NEC奥林化学澳大利亚联邦警察局CABLETRON澳大利亚社会安全部NSW教育局朗讯公司在短短1996年的前九个月，国内用户已达60余家，以下是国内部分用户名单：工商银行北京分行清华大学计算中心DEC电脑中国香港上海汇丰银行广州分行上海俊英光纤设备厂石家庄北国商城珠海公安局新华社石化北京设计院中国民航总局上海通信贸易大楼中国外企服务总公司深圳特快专递（EMS）深圳电信局石家庄鑫岛大世界北京自来水大楼武汉住总办公楼 上海茂盛大楼民航空管楼合通生化工厂建威大厦上海三峡大厦福州炼油厂FESCO南方证券中国工商银行深圳国际信托投资公司中国人民银行陕西省分行工商银行保安分行深圳证券登记公司陕西省纺织品进出公司深圳市社会保险管理局深圳市特区证券公司深圳液化气管理公司陕西省国际信托投资股份深圳新欣软件公司有限公司深圳备康电子技术有限公司深圳之星实业有限公司深圳蛇口陆海电脑有限公司深圳明宝电子有限公司广州华丰技术有限公司广州智能控制设备深圳盛博科技有限公司深圳新华威科技有限公司北京市博林电子有限公司深圳丰和工贸发展有限公司深圳东亚科技实业有限公司盛博科技有限公司西安航空计算技术公司蛇口新欣软件产业有限公司珠海经济特区海科公司 朗讯结构化布线系统完全符合EIA/TIA-568A标准， 并提供全面的达到U.L.规格， C.S.A认证和满足 TSB-40A标准的元件， 这些元件可以与满足U.L.规格和TSB-36标准的UTP电缆一起使用， 以提供给用户一个满足需要的， 而且是经济实用、 最终的完整系统。 朗讯布线系统是一个用于话音、 数据、 图象和其他信息技术的基于标准的结构化布线系统。 它使用100欧姆三类、 四类、五类和六类非屏蔽双绞线以及光纤作为传输媒体。朗讯公司严格控制从原材料到成品的全部生产过程， 所有产品均由美国原厂生产出品。 朗讯公司已获得ISO9001， IS9002质量认证。 朗讯公司拥有超过100类的专利保证了朗讯公司连接硬件的传输性能不仅满足TSB-40A指标， 而且超过这些指标。 利用色码来作为电路标识是由朗讯公司率先采用的， 也是保证朗讯布线系统更具实力的因素。 选择和使用带有色标的产品， 可以更好地组织和简化管理布线系统。 朗讯公司对认证的6类布线系统的安装提供长达20年的应用及产品性能保证。朗讯主要网络线缆系列 1. 非屏蔽双绞线(UTP) 2. 屏蔽双绞线(STP) 3. 同轴电缆 4. 收发器电缆 5. 光缆 6. 光纤混合电缆适合任何应用范畴您所选择用来连系网络的电缆将是系统的生命线，如果选择正确，将可把不兼容的电脑设备及配件联系起来，其网络的覆盖面可包括一个办公室、大厦、围区、以至整个城市或国家。网络是何其复杂，高质量的电缆是至关键的组合部份。朗讯电缆能为如此网络提供答案。ISO认证朗讯在生产及科研方面，都获得ISO9001及ISO9002的认证。永恒不息的过程朗讯把对客户的质量及服务承诺，视为一个永恒不息的过程，这包含着重整整个朗讯公司的结构，使之演变成一个以质量百分百没问题为目标的公司，例如朗讯是为数极少有能力自行制造铜及铜合金线芯、线芯电镀、生产多股线芯及多种不同绝缘体的电缆厂家之一。操作效率朗讯任何时间都百分百符合标准。要达到如此 ，朗讯采纳了Design For Manufacturability（DFM）程序，使产品在设计时已考虑到生产时的效率。其他诸如Statistical Process Control(SPC）及Manufacturing Resource Planning(MRPII)的生产技术 ，可使生间效率与物料耗用方面得到最适配， 从而保证产品的卓越性及可靠性得以提高到新水平。朗讯研究中心由朗讯自行营运的朗讯研究中心，专门向朗讯提供研究及开发服务。它是业界内最进取及创新的研究机构之一， 它占地超过69，000平方英尺。朗讯这独特及尖端科技研究中心，为工作界的未来，提供了分析、开发、工序及设备测试混合物及物料开发测试等服务。2.3 安泰国际大厦综合布线工程系统需求布线系统的范围安泰国际大厦综合布线工程将建设成为一座智能化程度极高的智能工程。布线系统是弱电智能系统运行的平台，它的设计合理性和施工规范性关系到弱电系统能否正常运行和灵活扩展。在此，我们尽量考虑安泰国际大厦综合布线工程将来各种应用的要求，使布线系统可以灵活适应多种多样的网络结构。但因为安泰国际大厦综合布线工程环境布置及功能单位、信息点的分布等尚不能完全确定，该方案有待以后完善。针对越来越繁杂的布线系统，贝尔实验室发明了结构化布线系统SCS，试图采用同一套传输介质和连接模块来适应多种应用系统的要求，实现数据、话音、图象、控制等各种信号的传输，从而降低系统扩展的成本和带来系统维护的方便。目前，一些专业的综合布线的厂商已研制并生产出这一体系的全系列产品，并广泛地应用于弱电系统中。结构化布线系统采用模块化的布线设备，将建筑物计算机系统、电话系统、楼宇自控系统、监视系统、保安系统等不同系统在一个统一和规范的布线结构、材料和管理体系下合成为一个整体。安泰国际大厦综合布线工程基本情况安泰国际大厦综合布线工程，主要由一栋28层的大厦组成。建筑面积达6.58万平方米，主要功能：1 1-5层：现代化综合商场（1.3万平方米），2 6-9层：餐娱乐中心3 10-17层：写字楼4 18层：总统套房；豪华贵宾套房5 19-28层：四星级客房 会议室6 26-28层：办公室 观光夜总会 露天观光舞厅由于安泰国际大厦个层功能区别较大，楼层较密，且又要考虑管理上的方便，将根据其面积的大小，在理论上将该大厦垂直纵切8个部分，每部分设置一个分配线间。 (厂房配线间的分布可详见后面的厂房配线间区域分配图)，办公楼每层各设四个配线间，共36个配线间；餐厅每层各设1个配线间，共2个配线间。每个分配线间所支持的信息点数分布如下：楼座IDF-NO所在楼层所包含楼层需求情况用途数据点电话点总点数1#5-1-5商场033332#76-7娱乐4246883#88娱乐1015254#99娱乐88165#1010设备1616326#1111办公1616327#1212办公1616328#1313办公1616329#1414办公16163210#1515办公16163211#1616办公16163212#1717办公16163213#1818客房24244814#1919客房31316215#2020客房31316216#2121客房31316217#2222客房31316218#2323客房31316219#2424客房31316220#2525客房31316221#2626办公室11112222#2727办公室11112223#2828办公室22
