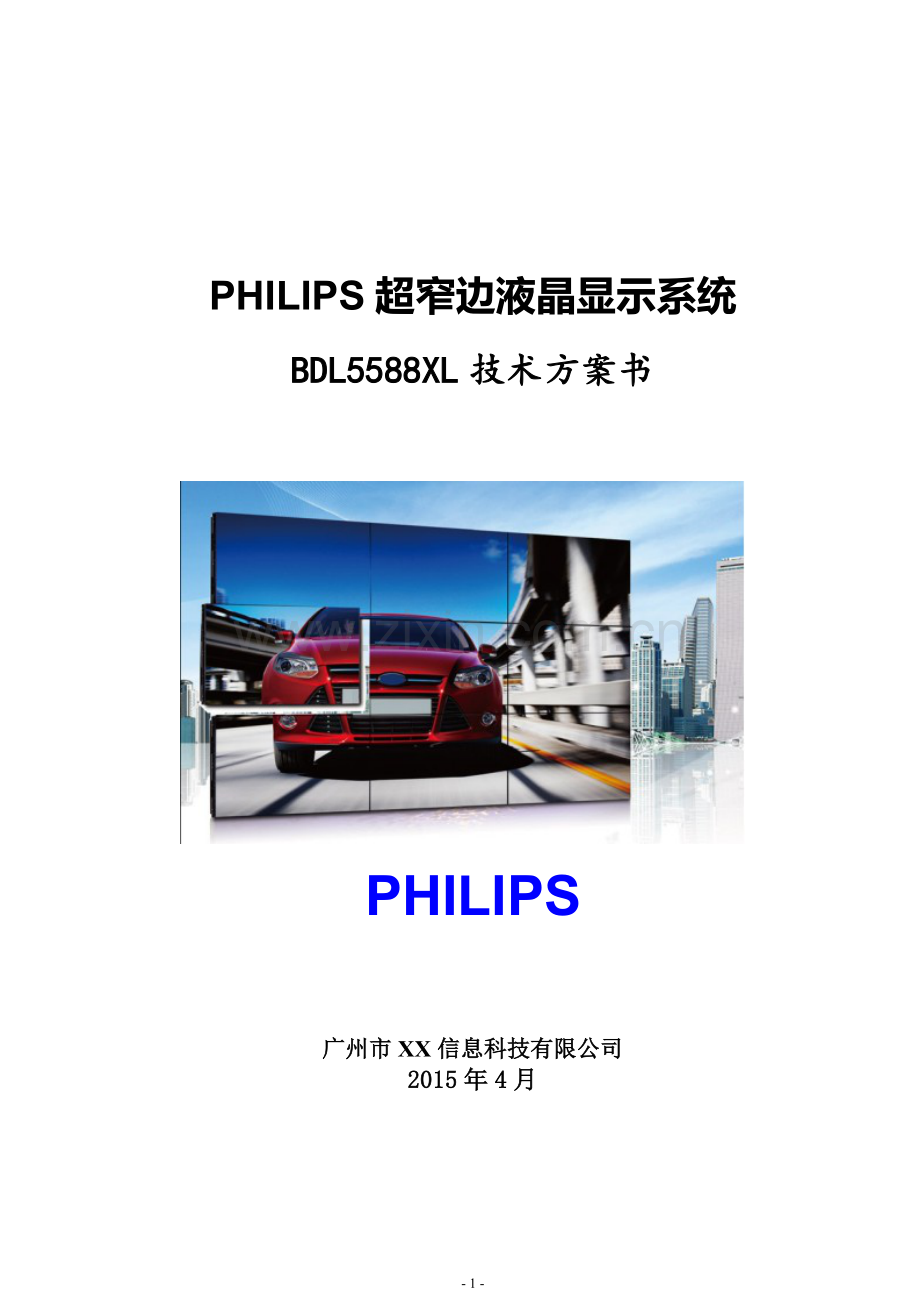

PHILIPS超窄边液晶显示系统
BDL5588XL技术方案书

PHILIPS

广州市XX信息科技有限公司
2015年4月

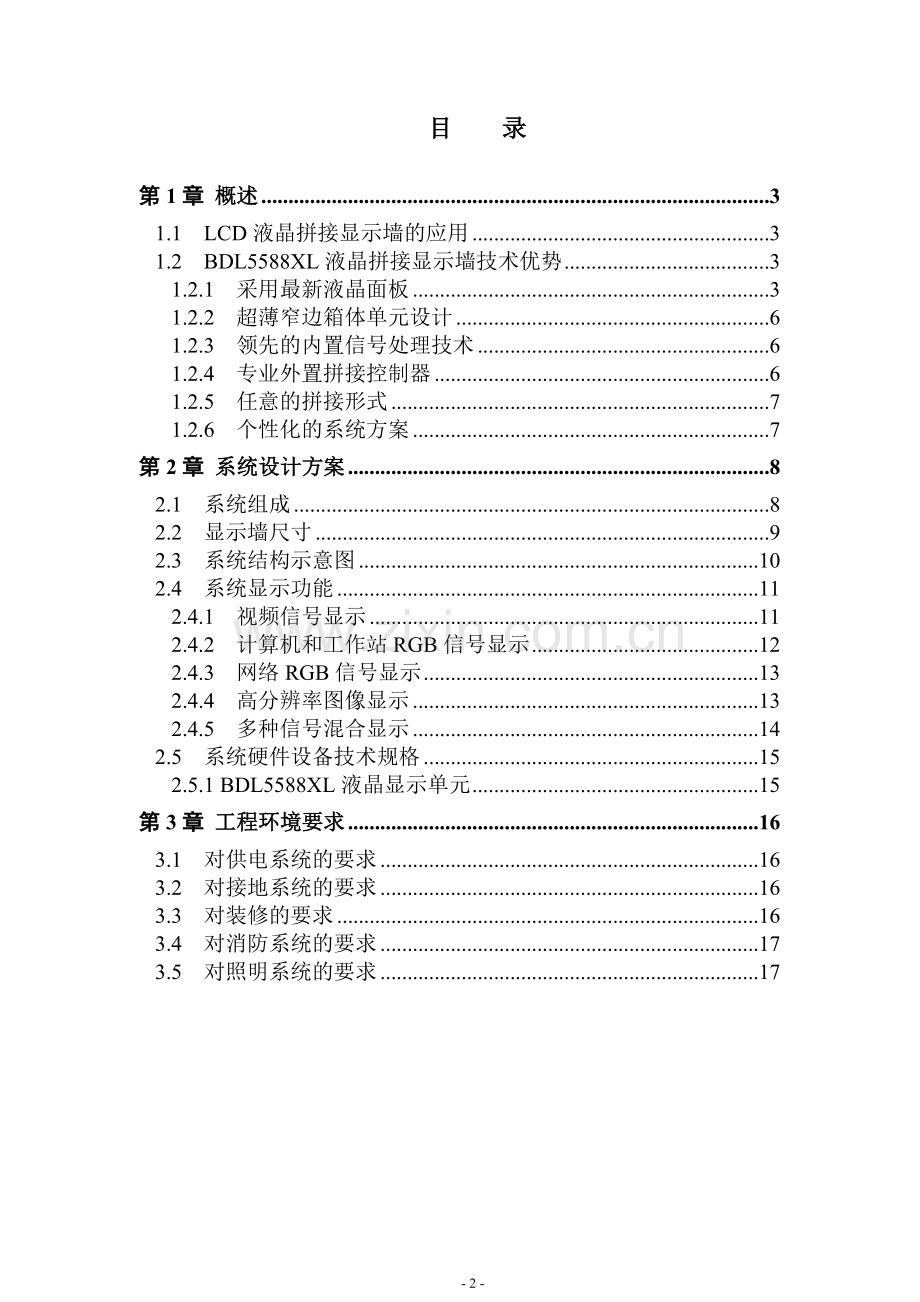

目 录

第1章 概述 3
1.1 LCD液晶拼接显示墙的应用 3
1.2 BDL5588XL液晶拼接显示墙技术优势 3
1.2.1 采用最新液晶面板 3
1.2.2 超薄窄边箱体单元设计 6
1.2.3 领先的内置信号处理技术 6
1.2.4 专业外置拼接控制器 6
1.2.5 任意的拼接形式 7
1.2.6 个性化的系统方案 7
第2章 系统设计方案 8
2.1 系统组成 8
2.2 显示墙尺寸 9
2.3 系统结构示意图 10
2.4 系统显示功能 11
2.4.1 视频信号显示 11
2.4.2 计算机和工作站RGB信号显示 12
2.4.3 网络RGB信号显示 13
2.4.4 高分辨率图像显示 13
2.4.5 多种信号混合显示 14
2.5 系统硬件设备技术规格 15
2.5.1 BDL5588XL液晶显示单元 15
第3章 工程环境要求 16
3.1 对供电系统的要求 16
3.2 对接地系统的要求 16
3.3 对装修的要求 16
3.4 对消防系统的要求 17
3.5 对照明系统的要求 17

第1章 概述
1.1 LCD液晶拼接显示墙的应用
LCD液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。随着窄边框LCD液晶显示屏的出现，使LCD液晶显示屏的无缝拼接成为可能。
LCD液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统， 品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。

1.2 BDL5588XL液晶拼接显示墙技术优势
BDL5588XL液晶拼接显示墙系统采用超薄墙体、无缝拼接设计，配以内置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频、RGB、网路信号在拼接显示墙上以单屏、M×N拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。
BDL5588XL液晶拼接显示墙系统具有以下优势：
1.2.1 采用最新液晶面板
系列液晶显示单元采用最新技术的专业液晶面板，具有高亮度、高清晰度、宽色域、亮度均匀、画质优异的特点，亮度达500cd/㎡以上、动态对比度达500000:1以上、色彩饱和度高达92%。

1.2.2 超薄窄边箱体单元设计
系列液晶显示单元采用超窄边框、超薄箱体设计，以及领先的前维护箱体设计技术，拼接缝隙达到业内领先水平。
BDL5588XL超窄边55英寸液晶显示单元，显示区域之间物理拼缝仅为3.5mm，具有优异的整体显示效果。

1.2.3 领先的内置信号处理技术
系列液晶显示单元采用具有自主知识产权的内置信号处理技术和拼接处理模块，可提供模拟视频、高清视频、模拟RGB、数字DVI多种信号的接入与显示功能，保证产品应用时具备最大的兼容性和灵活性，无需拼接控制器即可实现M×N拼接，支持信号任意开窗及叠加显示。
1.2.4 专业外置拼接控制器
图像拼接控制器基于开放式标准工业计算机架构，安全性高、稳定性好，采用最新图形处理及计算机集成技术，独立总线传输技术，多路RGB信号实时并行处理、多路Video信号实时并行处理，支持RGB和Video信号任意混合叠加，支持高分辨率RGB输入。内部集成切换矩阵和视频总线允许任何视频输入通向任何输出窗口，自动图像识别，支持更多的输入信号，支持本地控制、远程控制、多用户控制。
1.2.5 任意的拼接形式
BDL5588XL液晶拼接显示墙系统可选择任意M（行)× N(列)拼接形式，可对所有输入信号实现任意位置开窗、单屏显示、组屏显示、跨屏显示、整屏显示、图像叠加、图像缩放、图像漫游等显示方式。
1.2.6 个性化的系统方案
BDL5588XL液晶拼接显示墙系统可以根据不同用户、不同使用环境的要求进行个性化设计、灵活配置，可依据客户需求提供专业图像控制器、网络信号处理器或内置直通信号处理配置方案，实现满足需求、性价比最高的系统配置及功能。
第2章 系统设计方案
2.1 系统组成
本技术书建议采用液晶拼接显示屏结构设计，为节省空间使用前部维护，为液晶拼接显示应用带来了更多的选择。
本技术建议书提供的LCD液晶拼接显示系统由以下部分组成：
序号
设备名称
数量
备注
1
BDL5588XL显示单元
9块

2
显示屏前维护支架
9单元

3
矩阵
1台

4
大屏幕控制管理软件
1套

5
RGB矩阵切换器
1台
可选
6
视音频矩阵切换器
1台
可选
7
控制计算机
1台

8
RGB分配器
根据使用需要

9
专用工程线缆
根据使用需要

本项目LCD液晶拼接显示墙由9套46″超窄边显示单元——BDL5588XL组成，组合方式为3×3（行´列）；
n BDL5588XL单屏尺寸：1214mm(宽)×685mm(高) ×104（厚）；
n 组合尺寸： 3642 mm×2055 mm；
n 底座高度：实际高度根据用户现场确定。

2.2 系统结构示意图

2.3 系统显示功能
2.3.1 视频信号显示
¾ 接入图像拼接控制器的视频信号
本系统图像控制器处理的输入视频信号可以窗口形式同时显示于大屏幕上。视频窗口可以实现单屏显示、任意大小显示、跨屏显示、整屏漫游、任意缩放等显示功能，并且可以实现视频图像的分组切换、巡检、预案显示等功能。

¾ 通过直通的视频信号
显示单元配备1路标准视频输入接口，可以在不依赖外部控制器的情况下直接输入并在组合屏上以屏幕为单位显示视频图像，图像格式支持NTSC/PAL/SECAM制式。
通过显示屏的内置图像处理模块，直通的复合视频信号除了可以单屏显示以外，还可以M×N方式实现任意多屏拼接显示，及全屏显示。

2.3.2 计算机和工作站RGB信号显示
¾ 经控制器的RGB显示方式
本系统图像控制器处理的RGB输入信号可以窗口形式同时显示于大屏幕上。可以实现单屏显示、任意大小显示、跨屏显示、相互叠加、整屏漫游、任意缩放等显示功能。

¾ 直通的RGB显示方式
显示单元通过RGB输入接口，可以在不依赖外部图像控制器的情况下直接输入并在组合屏上以屏幕为单位显示计算机RGB图像。
通过显示屏的内置图像处理模块，直通的RGB信号除了可以单屏显示以外，还可以M×N方式实现任意多屏拼接显示及全屏显示。

2.3.3 网络RGB信号显示
-LCD液晶拼接显示墙系统通过图形拼接控制器的，来自用户局域网中的任意一台用户Windows 计算机/工作站和UNIX 工作站的高分辨率图形信号，都可以窗口的形式在大屏幕上显示出来。其显示位置、大小、组合方式同样在单一集成操作界面上用鼠标进行控制，也可以实现单屏显示、任意大小显示（无级缩放）、跨屏显示、整屏漫游等。
可实现网络播放视频、PPT动态文件等的实时显示。

2.3.4 高分辨率图像显示
图像拼接控制器支持高分辨率静态图像及实时GIS、SCADA等直接调用上屏，把全屏作为一个逻辑屏来显示高分辨率的系统应用程序，实现超高分辨率图像显示。整屏显示分辨率为（1920*3）Í（1080*3），且整屏的图像无论大小，清晰度不会丧失。

2.3.5 多种信号混合显示
LCD液晶拼接显示墙系统通过PHILIPS显示单元内置图像处理模块和图像拼接控制器实现灵活多变的拼接处理功能，具有处理计算机RGB信号、视频信号及网络信号的同时显示和不同类型信号混合显示的功能。

2.4 系统硬件设备技术规格
2.4.1 BDL5588XL液晶显示单元

屏幕尺寸
55英寸
背光类型
LED背光
分辨率
1920x1080
响应时间
10ms
色彩
10.6亿色
亮度
500cd/m2
对比度
500000:1
可视角度（H/V）
178/178度
电源
AC 100~240V, 50/60Hz
功率
101W
使用寿命
>60000小时
输入接口
数字DVI×1； VGA×1； 分量×1；
复合视频×1； HDMI×2； RS-232×1；USB×1
输出接口
复合视频×1； RS-232×1
温度
0～40℃
湿度
5-90%
尺寸
1213.4mm×684.2mm×103.4mm
重量
36KG

第3章 工程环境要求
3.1 对供电系统的要求
用户方应在较近的地点提供电源供大屏幕系统接入，空气开关需具备短路，过流及失压保护装置。为保证显示质量，提供给大屏幕系统电源应尽量使用同一相位。空气开关至大屏幕系统的电源线和插座等由方负责施工。
大屏幕显示系统所有设备均能在如下条件下正常工作：
电压：～220V±10％
频率：50Hz±1Hz
为了保证大屏幕显示系统显示单元在突然断电情况下不会造成损坏，大屏幕系统建议采用UPS不间断电源供电方式。
3.2 对接地系统的要求
计算机专用电源采用独立接地，不得与防雷接地共用接地体。按标准要计算机专用电源电阻不大于2欧姆。其他接地分为交流工作地、安全保护地、防雷接地体，应小于4 欧姆。如接地采用综合接地系统，接地电阻按计算机专用接地电阻要求，接地电阻不大于2 欧姆。
用户方应在显示机房设有符合上述要求的接地接入点，并设有明显标示，负责接入点以后与系统的连接。
3.3 对装修的要求
机房地面最好使用防静电地板，或其它不反光的地面材料。大屏幕下方不使用防静电地板，显示屏底座需直接安装和固定在混凝土地面上。
作为显示窗口的装修墙，墙体要求牢靠，墙体结构件不得受力于大屏幕系统，显示墙窗口四周平直不变形，窗口尺寸比显示墙屏幕大40-60mm，即比显示墙屏幕每边大出20-30mm，以方便显示墙安装。
3.4 对消防系统的要求
消防喷头要远离显示屏体1米左右，并且不得使用自动喷水喷淋头，宜采用干粉灭火剂。
3.5 对照明系统的要求
显示屏前面2米内为暗区，可安装内藏式筒灯，平行于显示屏排列，并设有单独的可控开关。灯光不能直接照射到显示屏上，并且尽量不要使用荧光灯。
整个显示控制中心的灯按平行于显示屏方向分组进行控制，不宜选用较强光源。对于显示控制中心可能射入的户外光线（如窗户），应有必要的遮挡措施（如安装深色窗帘）。
