火电工程质量验收范围划分表(2012新规范).doc

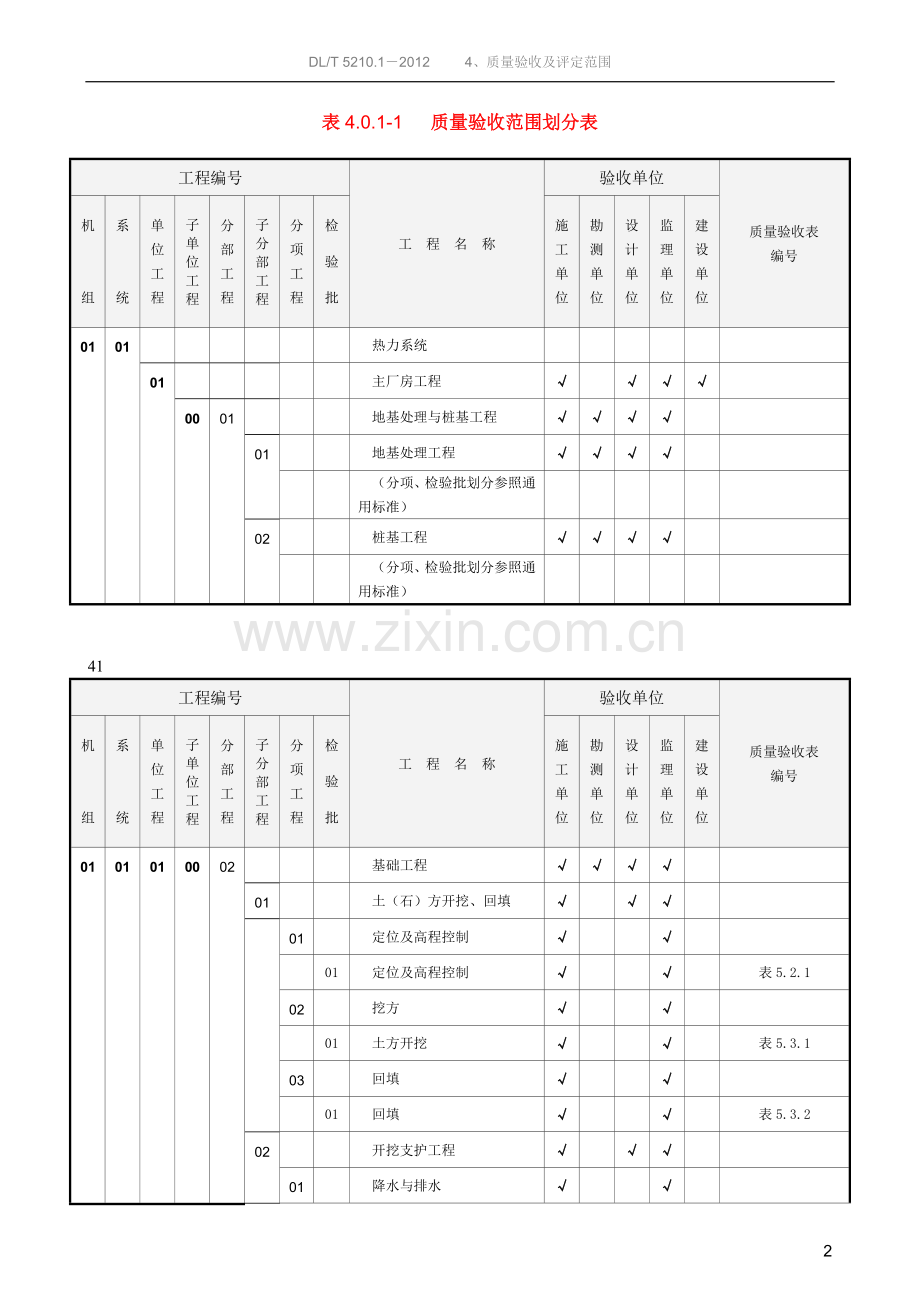

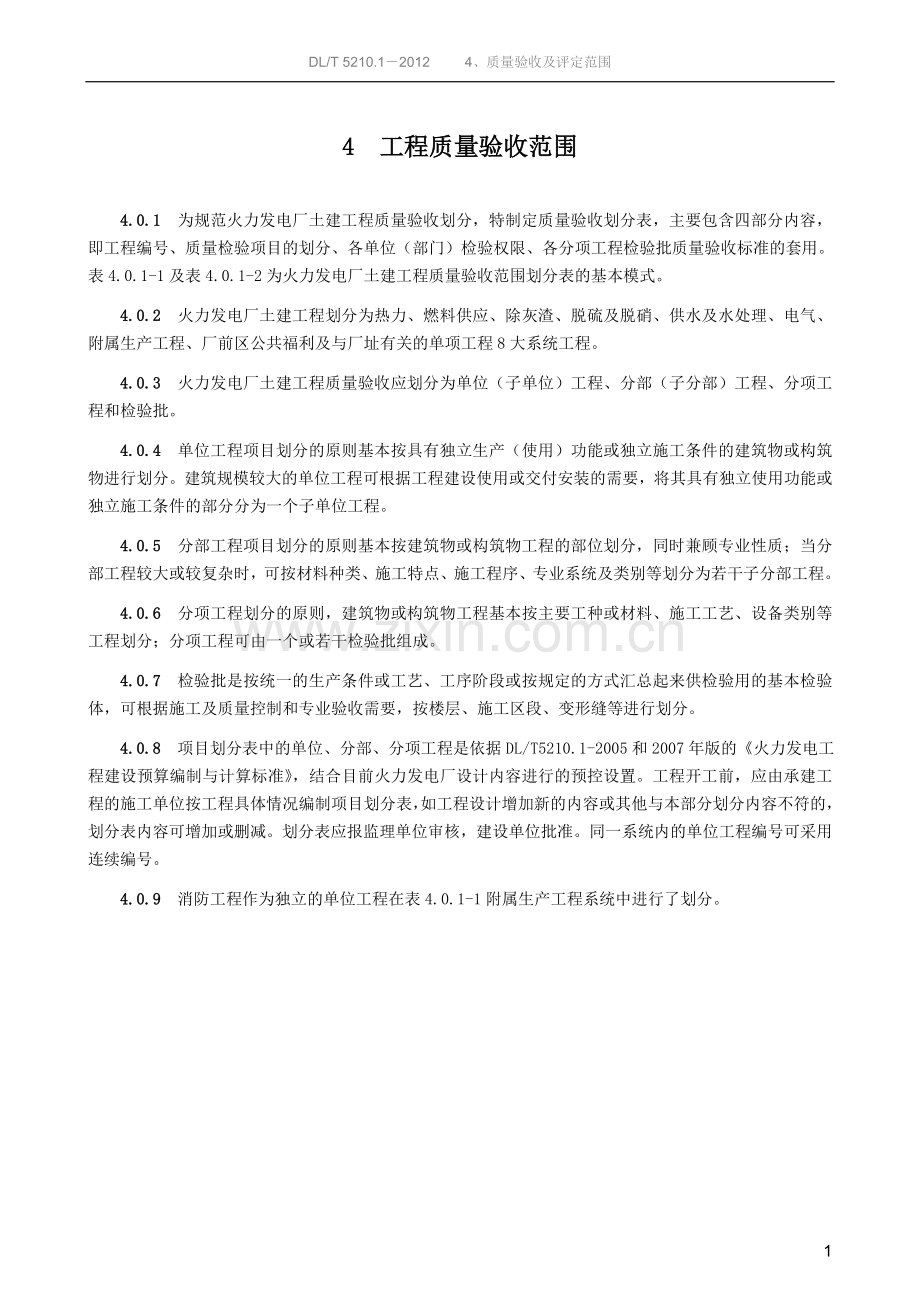

DL/T 5210.12012 4、质量验收及评定范围4 工程质量验收范围 4.0.1 为规范火力发电厂土建工程质量验收划分，特制定质量验收划分表，主要包含四部分内容，即工程编号、质量检验项目的划分、各单位（部门）检验权限、各分项工程检验批质量验收标准的套用。表4.0.1-1及表4.0.1-2为火力发电厂土建工程质量验收范围划分表的基本模式。 4.0.2 火力发电厂土建工程划分为热力、燃料供应、除灰渣、脱硫及脱硝、供水及水处理、电气、附属生产工程、厂前区公共福利及与厂址有关的单项工程8大系统工程。 4.0.3 火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。 4.0.4 单位工程项目划分的原则基本按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。建筑规模较大的单位工程可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。 4.0.5 分部工程项目划分的原则基本按建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。 4.0.6 分项工程划分的原则，建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；分项工程可由一个或若干检验批组成。 4.0.7 检验批是按统一的生产条件或工艺、工序阶段或按规定的方式汇总起来供检验用的基本检验体，可根据施工及质量控制和专业验收需要，按楼层、施工区段、变形缝等进行划分。 4.0.8 项目划分表中的单位、分部、分项工程是依据DL/T 5210.1-2005和2007年版的火力发电工程建设预算编制与计算标准，结合目前火力发电厂设计内容进行的预控设置。工程开工前，应由承建工程的施工单位按工程具体情况编制项目划分表，如工程设计增加新的内容或其他与本部分划分内容不符的，划分表内容可增加或删减。划分表应报监理单位审核，建设单位批准。同一系统内的单位工程编号可采用连续编号。 4.0.9 消防工程作为独立的单位工程在表4.0.1-1附属生产工程系统中进行了划分。表4.0.1-1 质量验收范围划分表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101热力系统01主厂房工程0001地基处理与桩基工程01地基处理工程（分项、检验批划分参照通用标准）02桩基工程（分项、检验批划分参照通用标准）41工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010002基础工程01土（石）方开挖、回填01定位及高程控制01定位及高程控制表5.2.102挖方01土方开挖表5.3.103回填01回填表5.3.202开挖支护工程01降水与排水01降水与排水表5.3.1102成孔01成孔表5.4.23表5.4.2503灌注桩钢筋01钢筋加工表5.10.702钢筋笼表5.4.2604混凝土灌注桩01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土灌注桩表5.4.2705水泥土桩墙支护工程01水泥土桩墙支护工程表5.3.606锚杆及土钉墙支护工程01锚杆及土钉墙支护工程表5.3.707沉井（箱）01沉井（箱）表5.3.1003主厂房基础工程01垫层01垫层表5.12.702钢筋42工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010002030201钢筋加工表5.10.702基础桩锚筋焊接表5.10.803钢筋安装表5.10.903模板01模板安装表6.2.102模板拆除表5.10.604混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表6.2.805基础混凝土防腐01基础混凝土防腐表5.23.1表5.23.306基础砌砖01基础砌砖表5.9.104地下室结构工程01模板01模板安装表5.10.1、表5.10.502模板拆除表5.10.602钢筋01钢筋加工表5.10.702钢筋安装表5.10.903混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表5.10.12表5.10.1503主厂房主体结构01主体现浇混凝土结构43工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01010100030101模板01模板安装表6.4.102模板拆除表5.10.602钢筋01钢筋加工表5.10.702钢筋安装表5.10.903混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表6.4.1002主体钢结构01钢构件制作（安装）焊接01钢构件制作（安装）焊接表5.11.102普通坚固件连接01普通坚固件连接表5.11.303高强度螺栓连接01高强度螺栓连接表5.11.404钢结构零、部件加工01钢结构零、部件加工表5.11.505钢构件组装01钢构件组装表5.11.7表5.11.1306钢结构预拼装01钢结构预拼装表5.11.1407钢构件安装01钢构件安装表5.11.15表5.11.2008钢结构涂装01钢结构防腐表5.11.220902钢结构防火表5.11.23二次灌浆01二次灌浆表6.7.944工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位010101000303钢煤斗结构01钢构件焊接01钢构件焊接表5.11.102钢构件零、部件加工01钢构件零、部件加工表5.11.503钢构件（钢煤斗）组装01钢构件（钢煤斗）组装表6.5.804钢构件（钢煤斗）安装01钢构件（钢煤斗）安装表6.5.1205钢结构涂装01钢结构防腐表5.11.2204墙板（围护）结构01钢结构焊接01钢结构焊接表5.11.102钢结构零、部件加工01钢结构零、部件加工表5.11.503钢结构安装01钢结构安装表5.11.1504墙架安装01墙架安装表5.11.1805钢结构涂装01钢结构防腐表5.11.2202钢结构防火表5.11.2306压型金属板墙板安装01压型金属板安装表5.11.2107墙体砌体01砌体工程表5.9.1表5.9.504各层楼板结构01各层平台钢结构01钢梁焊接45工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010004010101钢结构焊接表5.11.102钢梁零、部件加工01钢结构零、部件加工表5.11.503钢梁组装01钢结构组装表5.11.904钢梁安装01钢梁安装表5.11.1605钢梁涂装01钢梁防腐表5.11.2202钢梁防火表5.11.2306钢构件（钢梯、平台及栏杆）焊接01钢构件焊接表5.11.107钢构件（钢梯平台及栏杆）零部件加工01钢结构零、部件加工表5.11.508钢构件（钢梯、平台及栏杆）组装01钢梯、平台及栏杆组装表5.11.1309钢构件（钢梯、平台及栏杆）安装01钢构件（钢梯、平台及栏杆）安装Y表5.11.1910单轨吊安装01单轨吊安装表5.11.1711钢构件（钢梯、平台及栏杆）涂装01钢结构防腐表5.11.2202钢结构防火表5.11.2302各层平台混凝土结构01组合楼板金属压型板安装01金属压型板工程表5.11.2102钢筋46工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010004020201钢筋加工表5.10.702钢筋安装表5.10.903混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表5.10.1203砌筑工程（各层配电间小室）01砌筑工程01砖砌体表5.9.1表5.9.502构造柱圈过梁模板01模板安装表5.10.102模板拆除表5.10.603构造柱圈过梁钢筋01钢筋加工表5.10.702钢筋安装表5.10.904构造柱圈过梁混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表5.10.1205吊车梁结构01现浇混凝土吊车梁01模板01模板安装表6.4.102模板拆除表5.10.602钢筋01钢筋加工表5.10.702钢筋安装表5.10.903混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1147工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010005010303混凝土结构外观及尺寸偏差表6.4.904吊车梁轨道安装01吊车梁轨道安装表5.11.1702钢结构吊车梁01钢梁焊接01钢结构焊接表5.11.102钢梁零、部件加工01钢结构零、部件加工表5.11.503钢梁组装01钢结构组装表5.11.904钢梁安装01钢梁安装表5.11.1705钢梁涂装01钢梁防腐表5.11.2202钢梁防火表5.11.2306吊车梁轨道安装01吊车梁轨道安装表5.11.1703预制混凝土吊车梁（参照现浇结构）表6.3.1表6.3.1206屋顶结构01钢屋架01钢构件制作（安装）焊接01钢构件制作（安装）焊接表5.11.102高强度螺栓连接01高强度螺栓连接表5.11.403钢结构零、部件加工01钢结构零、部件加工表5.11.504钢构件（屋架、桁架）组装01钢构件（屋架、桁架）组装表5.11.1005钢结构预拼装48工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010006010501钢结构预拼装表5.11.1406钢屋架安装01钢屋架安装表5.11.1507钢构件（墙架、檩条）安装01钢构件（墙架、檩条）安装表5.11.1808钢网架制作01钢网架制作表5.11.609钢网架安装01钢网架安装表5.11.2010钢结构涂装01钢结构防腐表5.11.2202钢结构防火表5.11.2302现浇屋面板01屋面压型板01压型板安装表5.22.902模板01模板安装表5.10.102模板拆除表5.10.603钢筋01钢筋加工表5.10.702钢筋安装表5.10.904混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表5.10.1203预制屋面板01模板01模板安装表5.10.202模板拆除表5.10.602钢筋01钢筋加工表5.10.749工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101010006030202钢筋安装表5.10.9混凝土0301混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103预制混凝土构件表5.10.1304混凝土屋面板安装01装配式结构施工表5.10.2007主厂房建筑装饰装修工程（子分部、分项、检验批划分参照通用标准）08主厂房建筑设备安装工程（子分部、分项、检验批划分参照通用标准）09屋面工程（子分部、分项、检验批划分参照通用标准）02集控楼工程（分部、分项、检验批划分参照通用标准）03汽轮发电机、汽动给水泵工程01汽轮发电机基础01底板结构0001定位及高程控制01定位及高程控制表5.2.102垫层01垫层表5.12.703模板01模板安装表6.6.102模板拆除表5.10.604钢筋01钢筋加工表5.10.702基础桩锚筋焊接表5.10.850工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101030101000403钢筋安装表6.6.405混凝土01混凝上原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差农6.6.706基础混凝土防腐01基础混凝土防腐表5.23.1表5.23.302上部结构0001模板01模板安装表6.6.902模板拆除表5.10.602柱、梁、板钢筋01钢筋加工表5.10.702钢筋安装表6.6.1203柱、梁、板混凝土01混凝土原材料及配合比表5.10.1002混凝土施下表5.10.1103混凝土结构外观及尺寸偏差表6.6.1504二次灌浆01设备基础二次灌浆表6.7.903中间层平台结构0001钢梁焊接01钢结构焊接表5.11.102钢梁零、部件加工01钢结构零、部件加工表5.11.503钢梁组装01铡结构组装表5.11.904钢梁安装01钢梁安装表5.11.1605钢梁涂装51工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101030103000501钢梁防腐表5.11.2202钢梁防火表5.11.2306组合楼板中压型金属板安装01压型金属板工程表5.11.2107平台钢筋01钢筋加工表5.10.702钢筋安装表5.10.908混凝土01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土结构外观及尺寸偏差表5.10.1209钢格栅安装01钢格栅安装表5.11.1902汽动给水泵工程（分部、分项、检验批同汽机基础）04锅炉建筑工程0001地基处理工程子分部、分项、检验批参照通用标准02基础工程01土（石）方开挖、回填01定位及高程控制01定位及高程控制表5.2.102挖方01土方开挖表5.3.103回填01回填表5.3.201开挖支护工程01降水与排水01降水与排水表5.3.1102成孔52工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位0101040002020201成孔表5.4.23表5.4.2503灌注桩钢筋01钢筋加工表5.10.702钢筋笼表5.4.2604混凝土灌注桩01混凝土原材料及配合比表5.10.1002混凝土施工表5.10.1103混凝土灌注桩表5.4.2705水泥土桩墙支护工程01水泥土桩墙支护工程
