中文词条名：彩钢压型板
英文词条名：
01.U470型（360度咬口型）

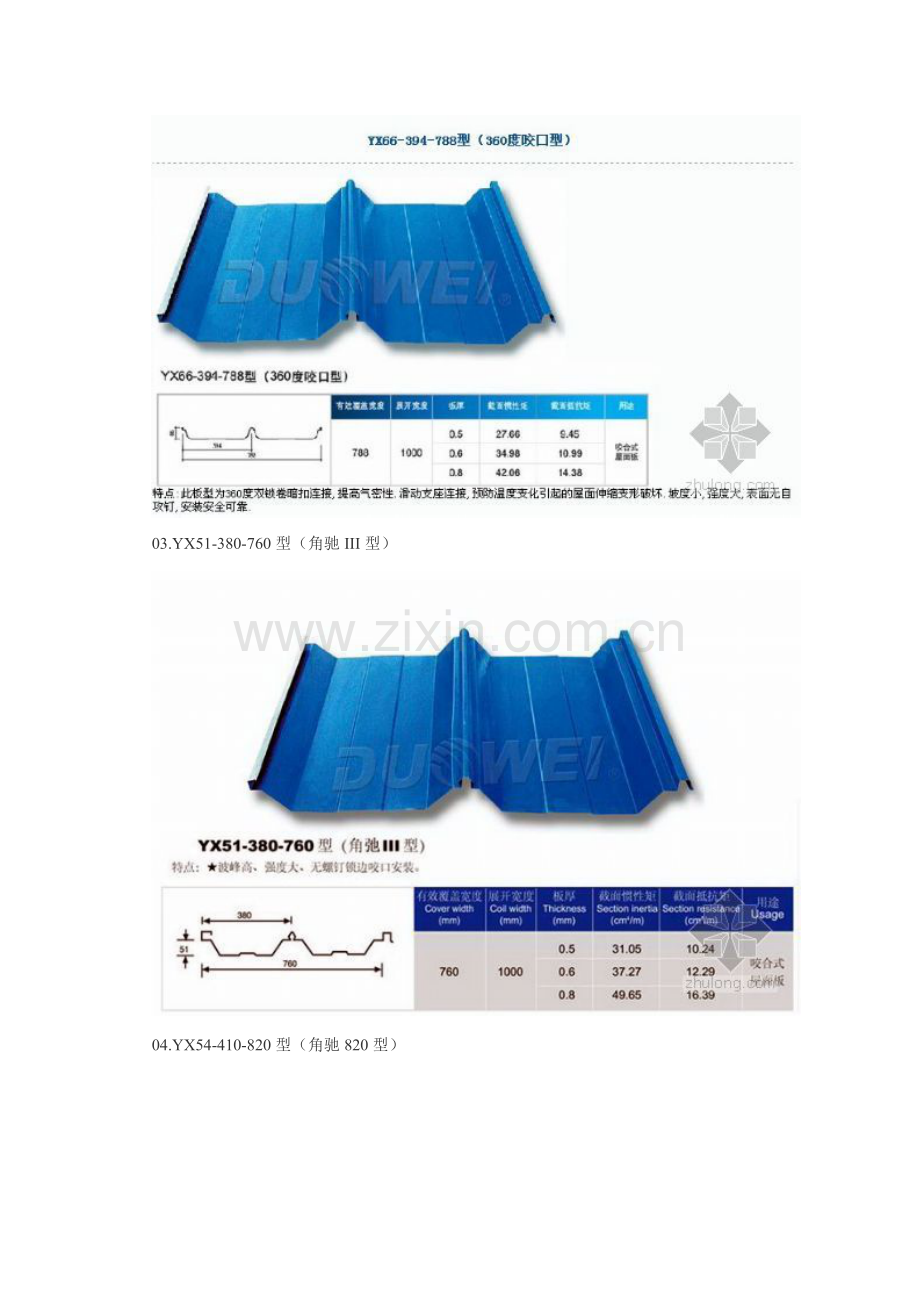

02.YX66-394-788型（360度咬口型）
03.YX51-380-760型（角驰III型）
04.YX54-410-820型（角驰820型）
05.YX28-205-820型）
06.YX35-125-750型(V125型)
07.YX35-280-840型(840型)
08.YX25-210-840型
09.YX51-250-750型(5125）
10.YX12-65-850型
11.YX25-210-840型(装饰瓦)
12.YX51-380-760型(弧型瓦)
13.YX28-205-820型（弧型）
14.YX30-160-800型(3016型)
15.YX130-300-600型(W-600)
16.YX25-205-820型
17.250型吊顶板
18.YX10-32-864型（弧型）
19.YX28-207-828型(装饰瓦)
20.YX28-205-820型
暗扣隐藏式高强度彩钢板屋面施工工法
工法特点
1 操作工具少，施工简便。
2 工艺上避免螺钉穿透屋面彩钢板，从根本上消除了屋面漏水的系统隐患，提高了屋面防水性能，从而大大降低了屋面维护和修缮费用。
适用范围
本工法适用于大跨度工业厂房及公共建筑无自带保温层的高强度彩钢板屋面，由于其材料变形限制，本工法不适合圆弧半径在50m以内的弧形屋面。
工艺原理
暗扣隐蔽式高强度彩钢板屋面是将与暗扣式彩板配套的特制暗扣件先固定在支撑件上，利用彩钢板的母肋与暗扣的中心肋啮合进行固定（如图4－1），改变以往用自攻螺钉或铆钉将彩钢板穿透直接固定在支撑件上的做法（彩钢板屋面构造如图4－2），这种独特的固定方式固定更直观、能更有效地抵抗台风，而且从工艺上避免彩钢板受到破损，并使得彩钢板在受温度变化时能自由伸缩，减少屋面整体变形，从而保证屋面系统取得更好的防水效果。
5.2.1 测量、放线
5.2.2 支座节点板安装固定
5.2.3 主、次檩条吊装、安装
5.2.4 屋面内天沟安装
5.2.5 屋面下层板安装
5.2.6 屋面辅檩安装
5.2.7 屋面保温棉铺设
5.2.8 彩钢板吊装、安装
5.2.9 外檐沟安装
5.2.10 屋脊盖沿、封檐板、泛水板及细部工程
5.2.11 打密封胶
5.2.12 劳动组织
-
