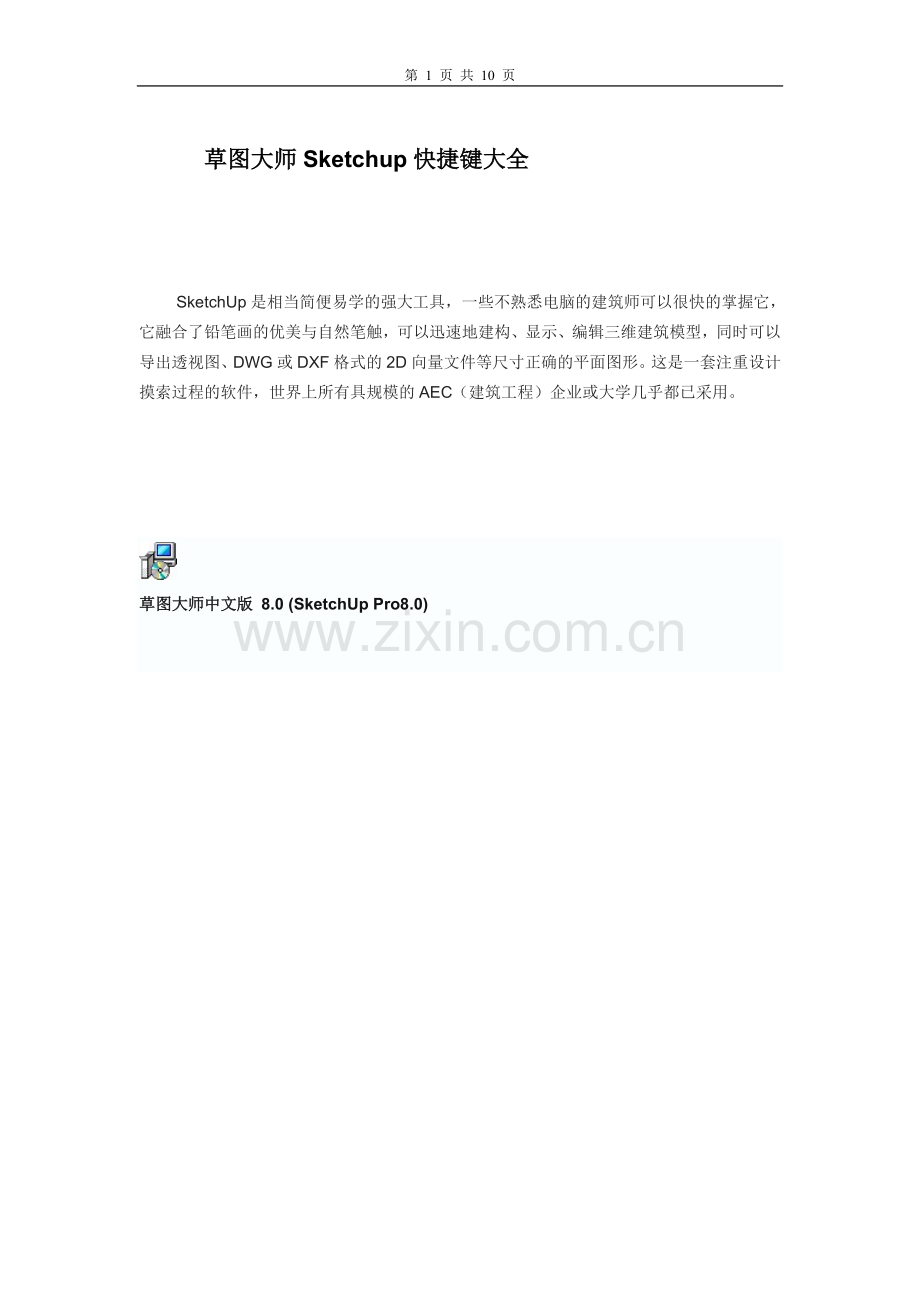

草图大师Sketchup快捷键大全

SketchUp是相当简便易学的强大工具，一些不熟悉电脑的建筑师可以很快的掌握它，它融合了铅笔画的优美与自然笔触，可以迅速地建构、显示、编辑三维建筑模型，同时可以导出透视图、DWG或DXF格式的2D向量文件等尺寸正确的平面图形。这是一套注重设计摸索过程的软件，世界上所有具规模的AEC（建筑工程）企业或大学几乎都已采用。

草图大师中文版 8.0 (SketchUp Pro8.0)

建筑师在方案创作中使用CAD繁重的工作量可以被SketchUp的简洁、灵活与功能强大所代替，她带给建筑师的是一个专业的草图绘制工具，让建筑师更直接更方便的与业主和甲方交流，这些特性同样也适用于装潢设计师和户型设计师。

SketchUp是一套直接面向设计方案创作过程而不只是面向渲染成品或施工图纸的设计工具，其创作过程不仅能够充分表达设计师的思想而且完全满足与客户即时交流的需要，与设计师用手工绘制构思草图的过程很相似，同时其成品导入其它着色、后期、渲染软件可以继续形成照片级的商业效果图。是目前市面上为数不多的直接面向设计过程的设计工具，它使得设计师可以直接在电脑上进行十分直观的构思，随着构思的不断清晰，细节不断增加，最终形成的模型可以直接交给其它具备高级渲染能力的软件进行最终渲染。这样，设计师可以最大限度地减少机械重复劳动和控制设计成果的准确性。

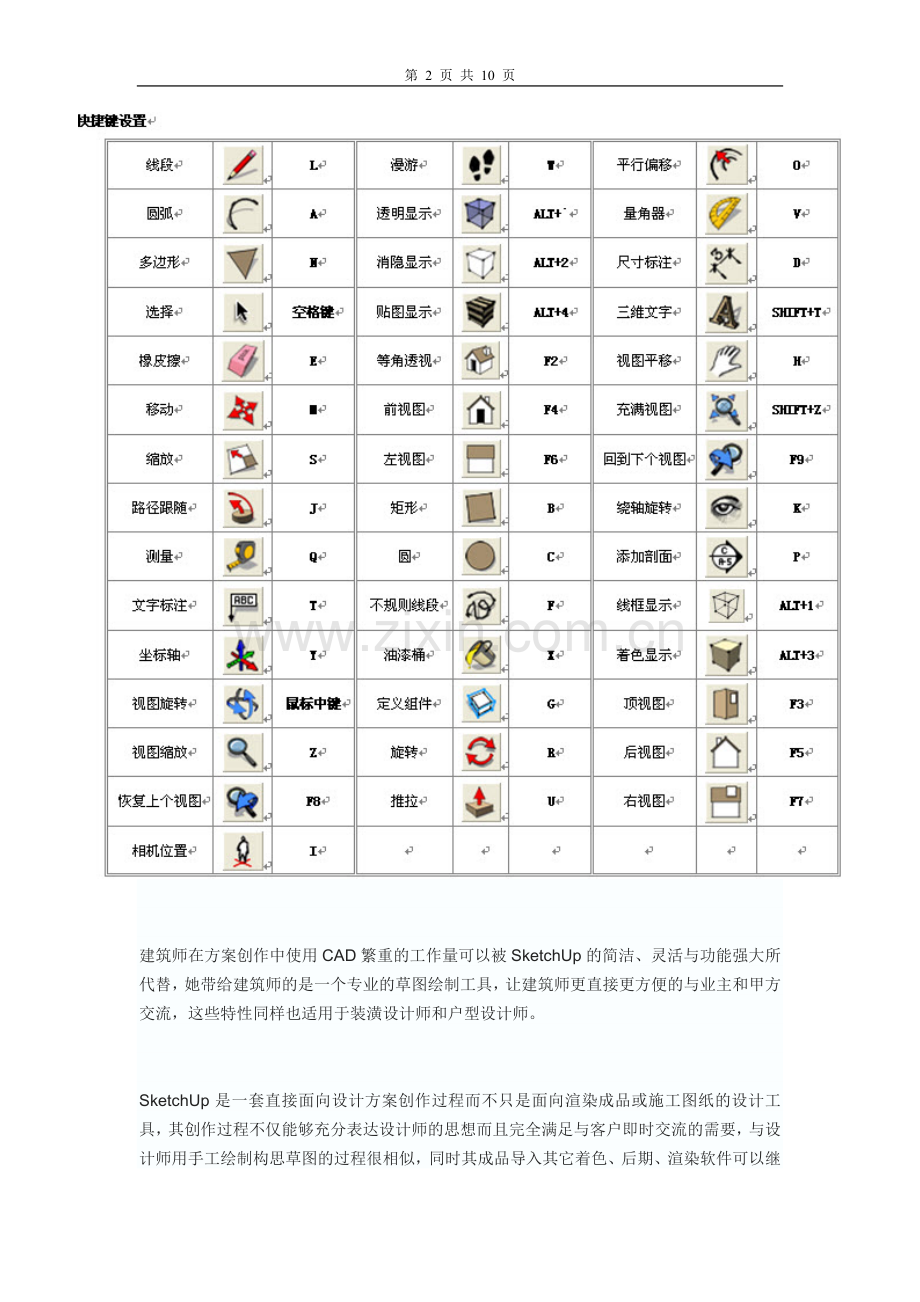

Sketchup快捷键：

编辑/撤销  Ctrl＋z                           编辑/放弃选择  Ctrl＋t
编辑/辅助线/删除  Alt＋E                   编辑/辅助线/显示 Shift＋ Q
编辑/辅助线/隐藏  Q                          编辑/复制  Ctrl＋C
编辑/剪切  Ctrl＋X                                 编辑/全选  Ctrl＋A
编辑/群组  G                                        编辑/删除  Delete
编辑/显示/全部 Shift＋A                        编辑/显示/上一次 Shift＋L
编辑/显示/选择物体 Shift＋H                            编辑/隐藏  H
编辑/粘贴 Ctrl＋V                                编辑/制作组建 Alt＋G
编辑/重复 Ctrl＋Y                                编辑/将面翻转  Alt＋V
编辑/炸开/解除群组  Shift＋G                    查看/工具栏/标准 Ctrl＋1
查看/工具栏/绘图 Ctrl＋2                       查看/工具栏/视图  Ctrl＋3
查看/工具栏/图层   Shift＋W                  查看/工具栏/相机   Ctrl＋4
查看/显示剖面    Alt＋，            查看/显示剖切    Alt＋.
查看/虚显隐藏物体 Alt＋H                       查看/页面/创建  Alt＋A
查看/页面/更新   Alt＋U                  查看/页面/幻灯演示 Alt＋Space
查看/页面/删除  Alt＋D                         查看/页面/上一页 pageup
查看/页面/下一页 pagedown                     查看/页面/演示设置 Alt＋：
查看/坐标轴  Alt＋Q                                   查看/X光模式 T
查看/阴影 Alt＋S                               窗口/材质浏览器 Shift＋X
窗口/场景信息 Shift＋F1                              窗口/图层 Shift＋E
窗口/系统属性 Shift＋P                            窗口/页面设置 Alt＋L
窗口/阴影设置 Shift＋S                              窗口/组建 Shift＋C
工具/材质 X                                   工具/测量/辅助线 Alt＋M
工具/尺寸标注 D                             工具/量角器/辅助线 Alt＋P
工具/路径跟随 Alt＋F                                    工具/偏移 O
工具/剖面 Alt＋/                                  工具/删除 E
工具/设置坐标轴 Y                                        工具/缩放 S
工具/推拉 U                                      工具/文字标注 Alt＋T
工具/旋转  Alt＋R                                     工具/选择 Space
工具/移动 M                                             绘制/多边形 P
绘制/矩形 R                                             绘制/徒手画 F
绘制/圆弧 A                                              绘制/圆形 C
绘制/直线 L                                          文件/保存 Ctrl＋S
文件/保存备份 Shift＋N                                文件/打开 Ctrl＋O
文件/打印 Ctrl＋P                               文件/导出/模型 Ctrl＋M
文件/导出/DWG/DXF Ctrl＋D                       文件/导出/图像 Ctrl＋I
文件/另存为 Ctrl＋Shift＋S                           文件/退出 Ctrl＋W
文件/新建 Ctrl＋N                            物体内编辑/隐藏剩余模型 I
物体内编辑/隐藏相似组建 J                   相机/标准视图/等角透视 F8
相机/标准视图/底视图 F3                        相机/标准视图/顶视图 F2
相机/标准视图/后视图 F5                        相机/标准视图/前视图 F4
相机/标准视图/右视图 F7                        相机/标准视图/左视图 F6
相机/充满视图  Shift＋Z                                  相机/窗口 Z
相机/漫游 W                                     相机/配置相机 Alt＋C
相机/绕轴旋转 Alt＋X                                相机/上一次 TAB
相机/实时缩放 Alt＋Z                                  相机/透视显示 V
渲染/材质贴图 Alt＋4                                 渲染/单色 Alt＋5
渲染/透明材质 K                                       渲染/线框 Alt＋1
渲染/消影 Alt＋2                                      渲染/着色 Alt＋3
Sketchup常用快捷键

来自: ┢┦╳ 。(先行其言，而后从之。) 2012-04-01 13:13:22
Sketchup常用快捷键一览表

相机——————————————————
相机/标准视图/顶视图 F2
相机/标准视图/底视图 F3
相机/标准视图/前视图 F4
相机/标准视图/后视图 F5
相机/标准视图/左视图 F6
相机/标准视图/右视图 F7
相机/标准视图/等角透视 F8

相机/透视显示 V
相机/窗口缩放 Z
相机/漫游 W

相机/上一次 Tab
相机/配置相机 Alt＋C
相机/绕轴旋转 Alt＋X
相机/实时缩放 Alt＋Z
相机/充满视图 Shift＋Z

工具——————————————————
工具/偏移 O
工具/材质 X
工具/尺寸标注 D
工具/删除 E
工具/设置坐标轴 Y
工具/缩放 S
工具/推拉 U
工具/移动 M
工具/选择 Space

工具/文字标注 Alt＋T
工具/旋转 Alt＋R
工具/路径跟随 Alt＋F
工具/测量/辅助线 Alt＋M
工具/量角器/辅助线 Alt＋P

绘制——————————————————
工具/剖面 Alt＋/
绘制/矩形 R
绘制/圆弧 A
绘制/直线 L
绘制/徒手画 F
绘制/圆形 C
绘制/多边形 P

编辑——————————————————
编辑/撤销 Ctrl＋z
编辑/剪切 Ctrl＋X
编辑/全选 Ctrl＋A
编辑/复制 Ctrl＋C
编辑/粘贴 Ctrl＋V
编辑/显示/全部 Shift＋A
编辑/制作组件 Alt＋G
编辑/删除 Delete

编辑/隐藏 H
编辑/群组 G

渲染——————————————————
渲染/线框 Alt＋1
渲染/消影 Alt＋2
渲染/着色 Alt＋3
渲染/材质贴图 Alt＋4
渲染/单色 Alt＋5

渲染/透明材质 K

查看——————————————————
查看/坐标轴 Alt＋Q
查看/阴影 Alt＋S

查看/X光模式 T

窗口——————————————————
窗口/组件 Shift＋C
窗口/图层 Shift＋E
窗口/场景信息 Shift＋F1
窗口/系统属性 Shift＋P
窗口/页面设置 Alt＋L
33人 喜欢 喜欢
回应 推荐 喜欢只看楼主
·
┢┦╳ 。 (先行其言，而后从之。) 2012-11-18 21:38:15
一、常用快捷键
显示/旋转鼠标中键
显示/平移 Shift+中键
编辑/辅助线/显示 Shift＋ Q
编辑/辅助线/隐藏 Q
编辑/撤销 Ctrl＋z
编辑/放弃选择 Ctrl+T; Ctrl＋D(用林京的快捷键)
文件/导出/DWG/DXF Ctrl＋Shift+D
编辑/群组 G
编辑/炸开/解除群组 Shift＋G
编辑/删除 Delete
编辑/隐藏 H
编辑/显示/选择物体 Shift＋H
编辑/显示/全部 Shift＋A
编辑/制作组建 Alt＋G
编辑/重复 Ctrl＋Y
查看/虚显隐藏物体 Alt＋H
查看/坐标轴 Alt＋Q
查看/阴影 Alt＋S
窗口/系统属性 Shift＋P
窗口/显示设置 Shift＋V (用林京的快捷键)
工具/材质 X
工具/测量/辅助线 Alt＋M
工具/尺寸标注 D
工具/量角器/辅助线 Alt＋P
工具/偏移 O
工具/剖面 Alt＋/
工具/删除 E
工具/设置坐标轴 Y
工具/缩放 S
工具/推拉 U
工具/文字标注 Alt＋T
工具/旋转 Alt＋R
工具/选择 Space
工具/移动 M
绘制/多边形 P
绘制/矩形 R
绘制/徒手画 F
绘制/圆弧 A
绘制/圆形 C
绘制/直线 L
文件/保存 Ctrl＋S
文件/新建 Ctrl＋N
物体内编辑/隐藏剩余模型 I
物体内编辑/隐藏相似组建 J
相机/标准视图/等角透视 F8
相机/标准视图/顶视图 F2
相机/标准视图/前视图 F4
相机/标准视图/左视图 F6
相机/充满视图 Shift＋Z
相机/窗口 Z
相机/上一次 TAB
相机/透视显示 V
渲染/线框 Alt＋1
渲染/消影 Alt＋2
二、学习心得：
1、连续复制：选择物体后，按M，按Ctrl同时点击左键，移动复制的距离，点击左键，输入数字加X(例：5X，既复制5份)；
2、间隔复制：同上，输入数字加/(例：5/，表示间隔复制5份)；
3、当物体和轴关系不是很明确时，不能对某轴进行移动。得想别的方法。
4、画线时，可以寻求参考点来定位，很好用！
5、线能够闭合面、割断线、分割面。
6、选择物体时增加或减少用Shift配合。
7、在表面画了物体，剪切后粘贴，该物体会顺着目的表面安置，很好用。
这是Sketch UP的特点。如果须使其失去联系，可右键选分离。
8、快捷键的安装，须先安装原程序提供的，然后再自行设置自己的快捷键。或者先清空所有，再导入快捷键（4.0用5.0的快捷键时）。
9、 善用辅助线：用于定位，有卷尺与量角器两种。系统可以捕捉到辅助线。
隐藏辅助线（Q）；显示辅助线（shift+Q）
10、 善用组和组件：组类似cad的定义块，不具有关联性；组件类似组，但具有关联性，修改一组件，其他相关联的组件也会被改变。
11、 按住Shift键可以锁定当前参考。
12、 绘制矩形中，出现Square(平方)提示，则说明为正方形；出现Golden Section(Golden 剖面)提示，则说明为带黄金分割的矩形。
13、 绘制弧线后输入“数字S”，来指定弧形的段数。同样也可指定圆的段数。
三、问题解答：
1、如何镜向？用旋转+Ctrl，配合恰当的参考点即可。还可用插件。
2、如何补面？加线封闭面即可。
3、如何作布尔运算？运算后，删除线面即可。如作了群组，须先炸开再删线面。
4、如何沿路径复制？若为单弧线，可找到弧心用旋转复制。还可用插件。
5、如何分页？Shift+E
6、锁定与解锁有何妙用？锁定就无法编辑。
7、如何由线推出面? 用xx插件
8、如何作出拉膜结构? 先用定位方法画出弧形边线，再用地形生成工具生成膜。
9、模型对绘图速度的影响有那些? 高分辨率材质、阴影、透明度对3D专业显卡要求高；模型边线或细部对CPU要求高（可用窗口尺寸改小来测试）。
10、 物体如何对齐？依靠辅助线是其中的一种方法。
11、 如何准确画出立体的线段？使用辅助线、面来定位。
12、 如何一开机，长度单位就默认为毫米？在系统属性下的模板选好图形模板即可。
