阶梯轴ANSYS分析步骤.docx

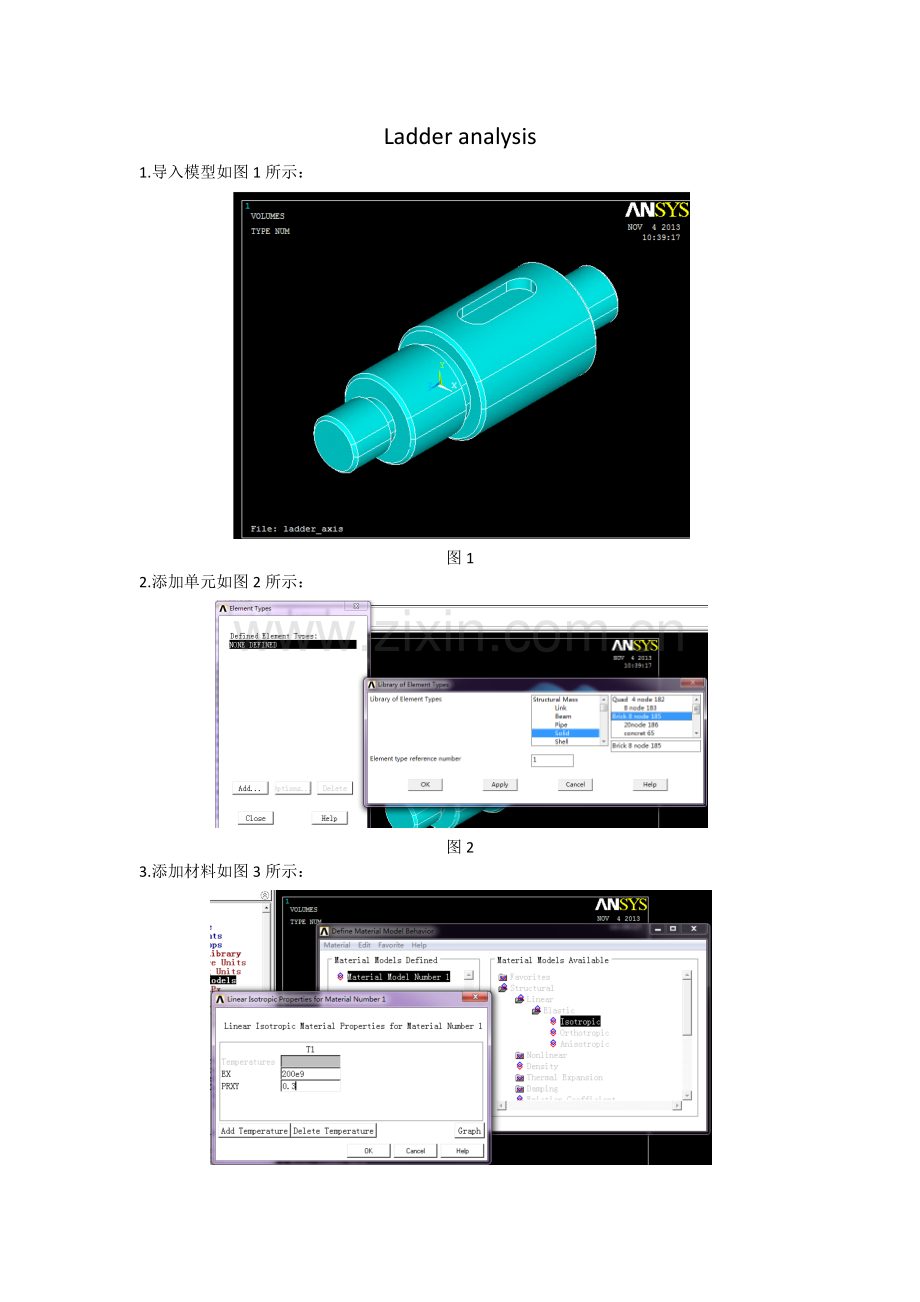

Ladder analysis
1.导入模型如图1所示：

图1
2.添加单元如图2所示：

图2
3.添加材料如图3所示：

图3

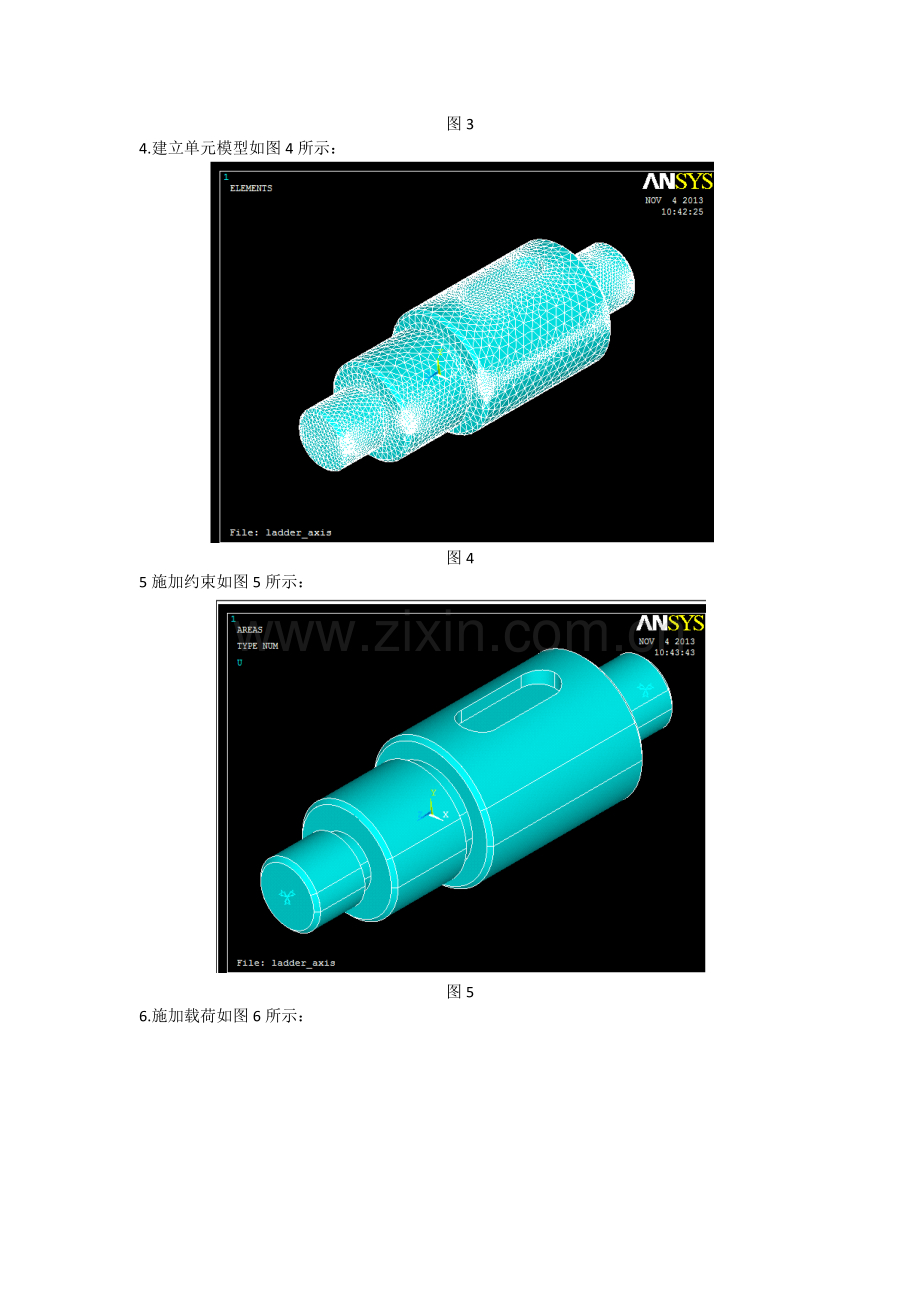

4.建立单元模型如图4所示：

图4
5施加约束如图5所示：

图5
6.施加载荷如图6所示：

图6
7.求解过程如图7、图8、图9所示：

图7

图8

图9
8.应变云图如图10所示：

图10
9.应力云图如图11所示：

图11
