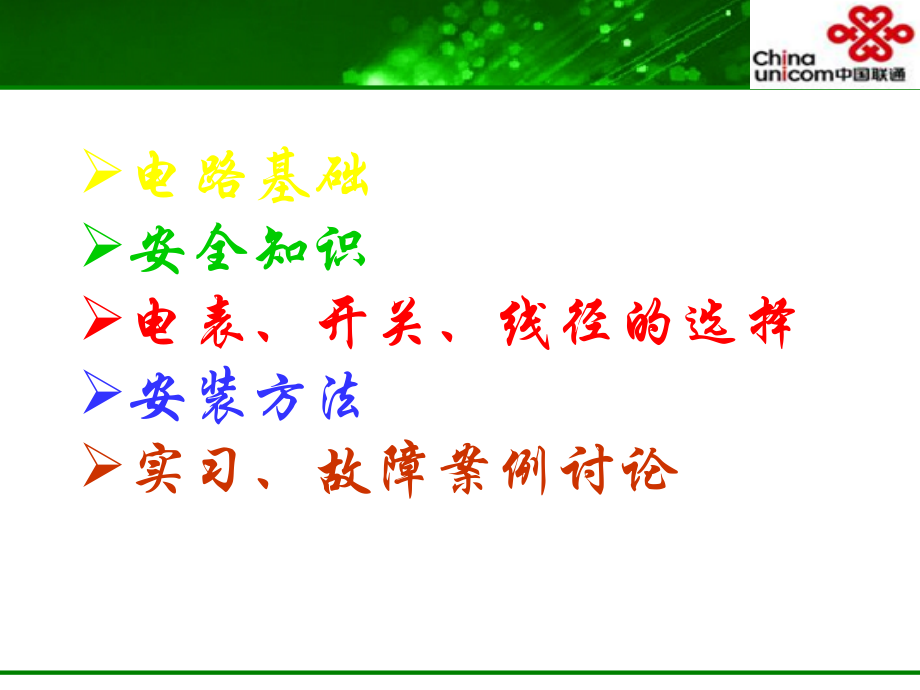

,单击此处编辑母版标题样式,*,资料来源：,Unit of measure,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,电工基础学习,本,ppt,针对小区宽带引入交换机箱 电源部分学习,电路基础,安全知识,电表、开关、线径的选择,安装方法,实习、故障案例讨论,电路基础,电路基础,什么叫交流电、什么叫直流电、功率、电路组成及常用符号,电能生产的主要形式有 火力 发电、水力 发电、核能 发电、潮汐发电等。电能称之为二次能源，而煤和水等称之为一次能源。,由电厂到变本配电设备以及用电设备等组成的总体叫电力系统。一般低压我国规定,42V,、,36V,、,24V,、,12V,、,6V,为安全电压。现我国一般规定,36V,为安全电压潮湿环境使用,12V,以下，线路和设备绝缘电阻,0.5,兆欧,什,么是交流电,当电路中的电流随着方向和强度的变化作周期性变化时，称其为,“,交流电,”,。也就是大小方向都随时数，用,f,表示、单位；赫兹（,Hz,）正弦交流电的三要素是最大值、角频率和初相角。有效值可用来确切反映交流电的作功能力，其值等于与交流电 热效应 相同的直流电的数值,。,什么叫直流电,如果在一个电路中，电荷沿着一个不变的方向流动，这就是“直流电”。,电路基础,在三相四线制供电时，三相交流电源的三个线圈采用星形（,Y,形）接法，即把三个线圈的末端,X,、,Y,、,Z,连接在一起，成为三个线圈的公用点，通常称它为中点或零点，并用字母,O,表示。供电时，引出四根线：从中点,O,引出的导线称为,中线或零线,；从三个线圈的首端引出的三根导线称为,A,线、,B,线、,C,线，统称为相线或,火线,。在星形接线中，如果中点与大地相连，中线也称为地线。我们常见的三相四线制供电设备中引出的四根线，就是三根火线一根零线。,电路基础,在三相电源作星形连接时，线电压是相电压的 倍，且线电压相位超前相电压,30,0,电源提供两种电压，一种是相线跟中性线之间的电压，叫做相电压,(220V),；另一种是每两根相线之间的电压，叫做线电压,(380V),电路基础,什么是功率,:,(,有功功率,),电动功率是单位时间内电场力所做的功,W=P t KW*h(,度,),电路的组成,：,电路是电流所流经的路径，它由电路元件组成，是电能转为机械能。电路的元件有：电源、负载、控制电器和保护电器、导线,.,电路中有：串联、并联、混联三种。现我们电网线路采用的是并联线路,电路是由电源、负载控制电器和保护电器、导线来组成的,电路基础,常用符号,L1,、,L2,、,L3,和,U,、,V,、,W,分别表示交流电的第一相电、第二相电、第三相电即俗称,黄,绿,红,三线,N,零线,PE,地线,(,黄绿相间,)AC,交流电,DC,直流电,A,电流,V,电压,RU,保险丝,BX,插座,S,开关,电路基础,什么叫一度电？一度电有多大作用？,1KWh=1,度电。一度电可以让,1KW,的电机运行,1,个小时，可让,100W,的电灯点燃,10,个小时，还可让,10W,的节能灯点燃,100,个小时。,电路基础,从电厂到电力用户配线图,电路基础,三相四线制低压供电系统,电厂,-,供电变压器,-,用户负载,现我们小区所用的配线图,:,L1,L2,L3,N,KW/h,S,负载,/,插座,常出现的故障点,1,2,3,4,L,N,安全知识,安全常识,电气安全检查时：绝缘有无损坏，绝缘电阻是否合格，设备裸露带电部分是否有防护保护接零和保护接地是否正确、可靠，保护装置是否符合要求、照明电器是否采取安全措施、安全用具，电气灭火器材是否齐全，电气安装是否合格、位置昌否合理、制度昌否健全等,如平时所用的钳子，螺丝刀，电笔是否绝缘完好,安全常识,一般距离地面在,2,米以上操作为,高空作业,；,正在停电检修需挂标示牌、遮栏等；,正在带电线路检修操作需一人操作、一人在旁边协助；,检修时需使用梯子时最好用坚固的木梯，不能使用带有金属性或安全系数不高的物体来代替。,使用梯子时，梯子与地面的角度以,60,为宜，在水泥地面上使用梯子时，要有防滑措施，没有搭勾的梯子工作中要有人扶助梯子，使用人字梯时，拉绳必须牢固。,安全常识,触 电,一、触电的种类,1,、电击,电流通过人体时所造成的内伤叫做 电击；,2,、电伤,电流对人体外部造成的局部损伤称为 电伤。,电击,电击的主要特征,伤害人体内部,在人体的外表没有显著的痕迹,致命的电流大小,有直接和间接电击,电伤、电烙印、机械性损伤、电光眼,安全常识,电伤,电烧伤,一般由弧光造成,皮肤金属化,是在电弧高温的作用下，金属熔化、汽化、金属微粒渗入皮肤，使皮肤粗糙而张紧的伤害。皮肤金属化多与电弧烧伤同时发生,电烙印,机械性损伤,是电流作用于人体时，由于中枢神经反射和肌肉强烈收缩等作用导致的机体组织断裂、骨折等伤害。,电眼光,电弧光反射、红外线、紫外线对眼睛，一般表现有角膜炎或结膜炎,安全常识,二、触电方式,单相触电、两相触电、跨步电压触电,单相触电图,L1,L3,L2,N,I,安全常识,脱离电源,触电后必需分秒必争，迅速脱离电源，越快越好，时间越长伤害越重,脱离电源的方法,（,1,）拔出电源插销，或拉开电源开关，或用电工钳、木柄斧等切断电线。,（,2,）如果离电源开关较远、或断开电源困难，可用干燥的木棍、竹竿等挑开触电者身上的电线或拨开带电设备。,（,3,）如果其它方法有困难，可用几层干燥衣服将其包住，或站在木板上，拉触电者的衣服，使其脱离电源。,（,4,）如果触电事故发生在高压设备上，为使触电者脱离电源，应立即通知有关部门停电；或戴上绝缘手套，穿上绝缘鞋，使用相应等级的绝缘工具按顺序拉开开关；或抛掷裸金属线使线路短路，迫使断电保护装置动作，以切断电源,电表、开关、线径的选择,电表、开关、线径的选择,电表,电表的种类,机械、,IC,卡、电子,、,智能 等,工作原理,(,以机械表说明,),主要由,电压线圈、电流线圈,、铝盘、永久磁铁、计度器等器件构成。其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，,电流电压越大，转矩越大，计数越快，用电越多,。铝盘的转动力矩与负载的有功功率成正比。电表常数，指计量每单位电能值（度或千瓦,小时）时对应铝盘转过的圈数，单位是转,/,千瓦,小时,。,电表、开关、线径的选择,电表原理图,火线,/L,零线,/N,输入,输出,负载,/,插座,电表、开关、线径的选择,电表的选择,电能表应工作在标定电流范围内，误差才小。当它工作在轻载负荷以下，误差变化很大。特别是工作在标定电流以下时，因电能表的补偿装置调整限制，不能保证其准确度，超出允许范围的负误差更大。一般常见的有：,1.5(6),、,2.5(10),、,5(20),、,10(40),等,例如,:,3500W/220=16A,就是说至少要选用,20A,的电表,但建议直接选用,10(40)A,的电表,电表是测量用电电器电量的一种仪表，它可测量用电的有功功率。,接线方法是：,电度表电流线圈,1,端接电网火线，,2,接用电器火线，,3,接电网零线进入线 ，,4,接用电零线。,安装工艺,安装直度可偏差,0.15,相互之间缝隙不应大于,2mm,成型盘面偏差不应大于,5mm,电表、开关、线径的选择,开关、线径选择,开关的选择,:,一般选择负载的,1.5,倍,2,倍，负载的容量大启动电流大又大选择,2,倍，负载小启动电流也小选择,1.5,倍。,导线线径一般按如下公式计算：,铜线：,S=IL/54.4*U,铝线：,S=IL/34*U,式中：,I,导线中通过的最大电流（,A,）,L,导线的长度（,M,）,U,充许的电源降（,V,）,S,导线的截面积（,MM,2,）,说明：,1,、,U,电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电 源电压额定值综合起来考虑选用。一般,U,取,0.5,2,、计算出来的截面积往上靠,.,安装方法,安装方法,火线,/L,零线,/N,输入,输出,负载,内部接线,:,左零右相,安装时先连接好输出端、确认连好线后此时打下,开关或把插座上插头取出（预防带电接入时接头打火）,，把,电表的进线,(1,、,3),两条线,分别,接入供电线路中,(,一般先接零线,),实习、故障案例讨论,实习、故障案例讨论,实习,2,、,试着组装一套交换机箱电源引入,。所用材料：电表、插座、开关等其它补助材料,1,、万用表和电笔的正确使用方法,实习、故障案例讨论,实习,4,、,有一个家用插座中有,L,、,N,、,PE,这样的标示符号，其如何接线？一般,L,线接在哪一边？,N,线接在哪一边？,L,线接火线,N,线接零线,PE,线接地线,左零右火中间为地线，地线一般由黄绿线来接,3,、判别一根导电线是否通断,实习、故障案例讨论,5,、,有一个小区现新装上了交机箱电表与机箱的插座已接好，其就近刚好有供电局的低压供电线路，可供电局的线路有四根线。应该接上其中的两根还是四根都接上去？是接分别接到什么线上？怎么接上去？,应接其中的两根线。是接到火线和零线上。先确认好输出连接好并打下开关后把相关工具、电工胶布等准备好，把先零线的线头上的皮去掉，再把供电上的零线也去皮，然后将去皮好的零线与供电上的零线对接，用电工胶布包好即可。最后到火线也与零线刚才那样依照接法,。,实习、故障案例讨论,故障处理,1,现有用户家上不网，打开搂道交换机箱发现交换机的指示灯不亮了，应如何处理？,答：,1,、确认市电,(,可看用户家、楼道路灯或用万用表测量或电笔测量,),2,、查看电表、开关,(,保险丝,),、电线外表或插座等相关的连接处是否正常,3,、查看交换机等设备是否正常,(,包括设备的电源线,),4,、以上均正常，则是电表的进线与供电连接处出现问题，分别把,连接处拆下重新接上,包好即可,实习、故障案例讨论,故障处理,2,在交换机箱中，交换机指示灯不亮，可用电笔测电笔灯亮，怎么办？,答：,1,、确认市电,(,可看用户家、楼道路灯或用万用表测量或电笔,),2,、查看电表、开关,(,保险丝,),、电线外表或插座等相关的连接处是否正常,3,、查看交换机等设备是否正常,(,包括交换机的电源线,),4,、以上均正常，则多数是线路中的零线中断，找到电表的进线与供电连接处拆下,重新接上用电工胶布包好,即可,交流讨论,1,、低压线路设备要求绝缘电阻为多少,?,2,、一台交换机为,25W,怎样计算一年大约用多少度电？,(,每月以,30,天计算,),3,、一个单相电能表,1.5(6)A 220V50Hz,它的最大输出功率可达 多少？,4,、单相电能表的接线口应是,?,5,、在低压配电线中三相五线制供电线是由哪几根线组成的,?,6,、电路是由电源、,控制电器和保护电器、和,来组成的,7,、相电压是多少,?,线电压是多少,?,8,、功率在的用电器一定比功率小的用电器消耗的电能多是对吗,?,谢谢大家！,
