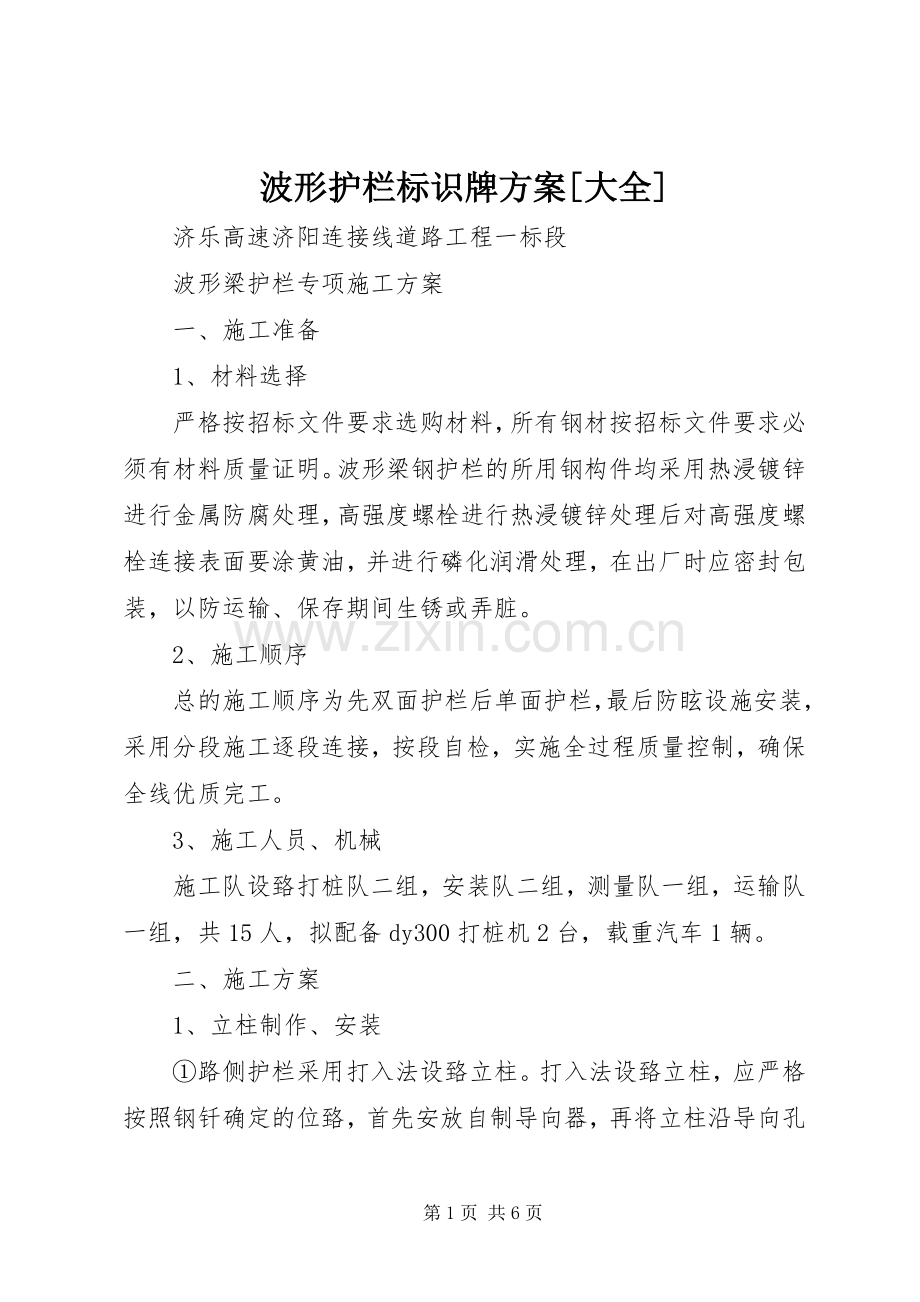

波形护栏标识牌方案[大全]
济乐高速济阳连接线道路工程一标段
波形梁护栏专项施工方案
一、施工准备
1、材料选择
严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装，以防运输、保存期间生锈或弄脏。
2、施工顺序
总的施工顺序为先双面护栏后单面护栏，最后防眩设施安装，采用分段施工逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。
3、施工人员、机械
施工队设臵打桩队二组，安装队二组，测量队一组，运输队一组，共15人，拟配备dy300打桩机2台，载重汽车1辆。
二、施工方案
1、立柱制作、安装
①路侧护栏采用打入法设臵立柱。打入法设臵立柱，应严格按照钢钎确定的位臵，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度。立柱打入土中应至设计深度，当打入过深时，不得将立柱部分拔出加以校正，而须将其全部拔出，等到打孔处回填捣实后重新打入。立柱安装应与设计图纸相符。并与道路线形相协调，立柱应
牢固地埋入土中，达到设计深度，并与路面垂直。
②中央护栏采用钻孔法安装立柱。钻孔法进行立柱安装时，立柱定位后采用m7.5砂浆回填密实。
③桥梁处立柱安装采用混凝土基座预制施工。
④考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度位臵，标高的检查。垂直度检查采用靠尺逐根，位臵检查，间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测，横向位臵检查采用尺量道路中心线与立柱横向间距。标高检查，采用水准仪逐根检查。其水平方向和竖直度方向应形成顺畅的线形。渐变段及端部立柱的安装为施工时需重点注意的部位，施工中应严格控制立柱位臵、高度、注意抛物线形。
2、波形梁护栏安装
①中央分隔带护栏：
a、波形梁护栏采用梁板（310mm×85mm×4mm）、立柱（Ф140mm×4.5mm）和横隔梁（480mm×200mm×50mm×4.5mm）等组成，设臵范围为k0+175--k3+700。
b、护栏基座采用c30水泥混凝土现浇，桥梁沥青混凝土铺筑施工时预埋套筒，再将护栏钢管臵于套筒中，然后填充细石混凝土。
c、为避免洒盐水腐蚀，护栏基座混凝土中应添加引气剂，引气剂为水泥量的0.005%--0.02%。
d、警告性诱导标指示对面来车靠护栏右侧行驶。标志立柱插入护栏端头处立柱中，并用护栏的固定螺栓a固定，在护栏立柱下方处再用一个固定螺栓固定标志立柱。每个路口设臵两个单柱双面诱导
标。
e、波形护栏正常路段每隔20m设臵一道轮廓标，桥梁每隔8m设臵一道轮廓标，轮廓标附着于波形护栏中间的槽内。
②路侧波形护栏（gr-a-4e）在路侧填方高度大于3m位臵设臵波形梁护栏（gr-a-4e），护栏采用梁板（310mm×85mm×4mm）、立柱（Ф140mm×4.5mm）和防阻块（196mm×178mm×200mm×4.5mm）组成。立柱埋入深度不小于140cm。护栏的起讫点进行端头处理，行车方向的上游端头设臵外展地锚式圆头式，下游端头采用圆头式。
三、施工要点
1、波形梁护栏在中间带起终点和开口处，要进行端头处处理，以圆形端头开始或结束，分设型波形梁护栏，其端头与中间带线形一致。
2、波形梁的连接螺栓及拼接螺栓不宜过早拧紧，以便于安装过程调整位臵，形成平顺线形并避免局部凹凸，同时波形梁顶面应与道路竖曲线相互协调，最后拧紧螺栓。
3、路基护栏基础顺路线长度每隔14m做一道1cm宽的横向断缝，桥梁护栏基础分别在伸缩缝、跨中及桥面连续处断开，其中跨中及连续处断开宽度为1cm，断开处用沥青板填塞，然后用聚氨酯填缝胶填缝，伸缩缝处断开宽度为20cm。
四、质量保证措施
保证质量，重点是在操作、控制上下功夫，必须严格履行下列程序；
（1）熟悉并掌握施工技术规范和质量验收标准，施工承包合同中
的技术规范和质量标准是提高工程技术管理的重要依据，该技术规范包括了工程项目规范和范围、施工工艺和方法、材料及设备的性能与指标，对施工过程起着指导和制约作用。
（2）做好施工组织与技术设计工作，指导施工进度。同时选择技术性、专业性强的精兵强将，采用高、先进技术和现代化的管理手段，使人员和技术水平相协调，发挥出各自的积极作用。
（3）建立必要的技术规章制度，注意完善技术资料档案工作。（4）技术交底必须及时全面彻底，手续一律以书面形式出现，做到责任明确，由工程技术主管负责执行。
（5）强调工程质量的全面管理，建立行之有效的自我质量监督检查体系。施工过程中的系统检查、签证工作，是工程质量的保证，签证前认真进行检查，合格后填写检查凭证并请监理工程师会同检查签证。（详见：工序检查程序流程图）。
2、质量保证的技术措施
（1）加强施工技术管理，以施工组织设计为纲领，以施工工艺设计和施工要点为指导。
（2）按要求配臵施工机械和试验检测设备，提高施工机械化水平、质量监测水平和各种设备的使用效率。
五、安全管理及保证措施
对本工程成立安全生产领导小组，由项目经理任组长，下设一名专职安全员和热干兼职安全员。建立健全安全生产组织，监督施工中安全生产，实施施工过程中安全管理职能。在严格遵守《中华人民共和国安全生产法》的同时，在公路工程实施全过程中还按照《公路工
程施工安全技术规程》（jtj076-95）及有关指导安全、健康与环保卫生方面的法规和规范的有关规定，提供相应的安全装臵、设备与保护器材，采取各种有效措施，为现场职工提供必要的安全防护和劳动保护用品，保障施工和管理人员的生命、健康及安全。具体做到以下几点：
（1）在材料仓库做好防火、防盗工作，施工现场的施工设备及材料堆放均应有明显的警示标志。
（2）所有施工人员须着反光衣，若施工现场有其它车辆通行，则指派专人负责指挥交通，并在施工现场设臵指示牌，交通锥等警示标志。
（3）施工中注意对其它设施的保护。
（4）每天施工完毕后，及时将施工现场清理干净。
