北京温室大棚采暖.docx

-----值得信赖的新能源综合服务商

大棚采暖工程方案

设 计 单 位：天普新能源科技有限公司
设 计 部 门：天普技术部
设计单位地址：北京•大兴•芦城工业区
设 计 日 期： 2015年03月05日

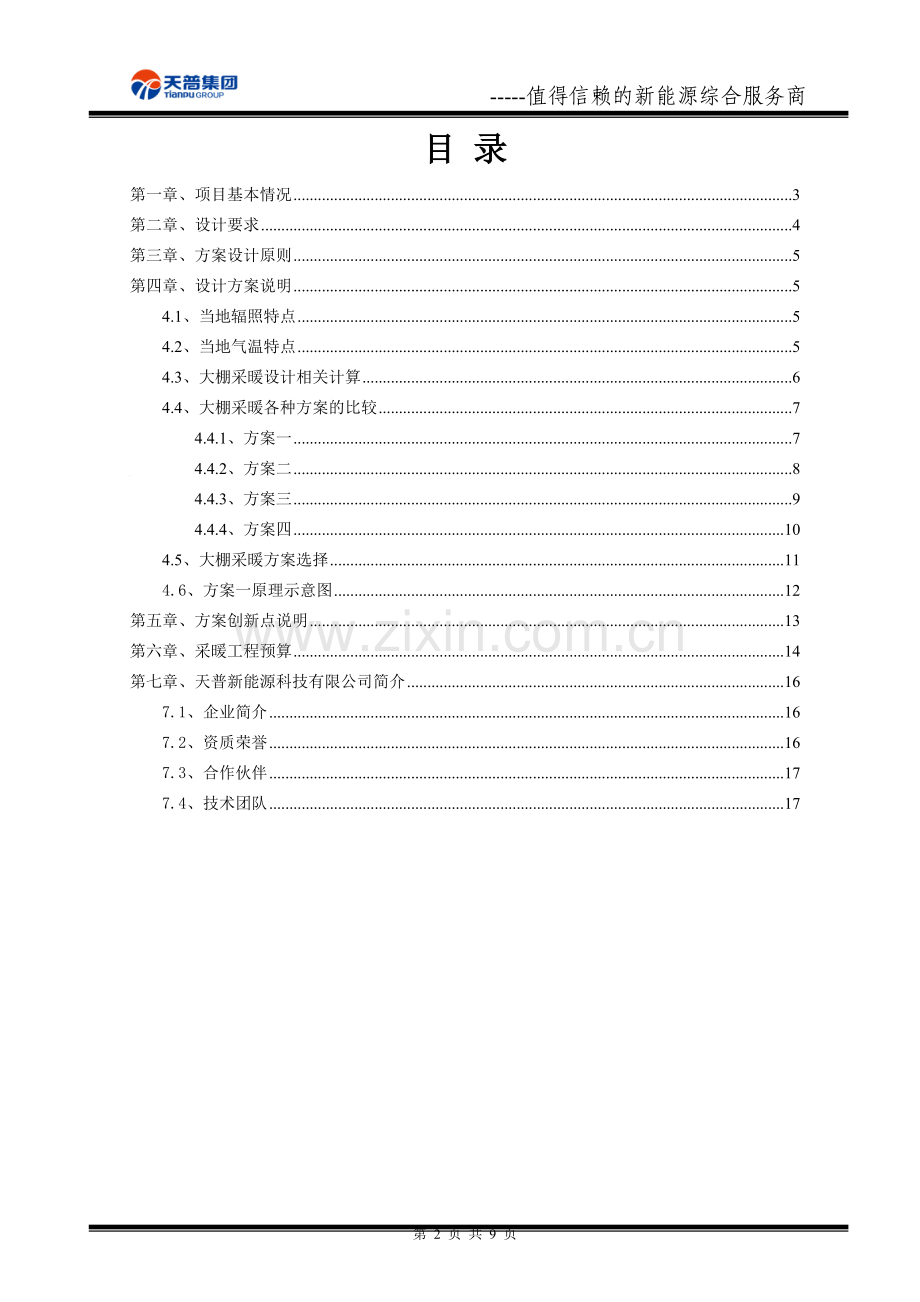

目 录
第一章、项目基本情况 3
第二章、设计要求 4
第三章、方案设计原则 5
第四章、设计方案说明 5
4.1、当地辐照特点 5
4.2、当地气温特点 5
4.3、大棚采暖设计相关计算 6
4.4、大棚采暖各种方案的比较 7
4.4.1、方案一 7
4.4.2、方案二 8
4.4.3、方案三 9
4.4.4、方案四 10
4.5、大棚采暖方案选择 11
4.6、方案一原理示意图 12
第五章、方案创新点说明 13
第六章、采暖工程预算 14
第七章、天普新能源科技有限公司简介 16
7.1、企业简介 16
7.2、资质荣誉 16
7.3、合作伙伴 17
7.4、技术团队 17

第一章、项目基本情况
1、位于北京市昌平区内，该区需建设50个单坡薄膜温室大棚
2、每栋大棚东西长54米，南北宽8.5米，薄膜大棚。
第二章、设计要求
1、要求根据拉萨太阳能资源特点，科学解决冬季大棚的采暖问题。
2、今年先以一栋大棚进行冬季采暖试验，试点成功后，明年在该示范区所有的大棚推广。
3、经与该示范中心相关人员沟通，在现有无其它采暖条件下，冬季盖上棉帘，夜晚棚内土壤温度在3-8度，要求增设采暖装置后，夜间大棚温度维持在13度以上。
第三章、方案设计原则
1) 选择可靠性高的采暖方案；
2）选择用户管理维护方便的方案；
3）选择低投资成本、低运行费用的方案；
4）选择成熟技术、可靠耐用的方案；
5) 满足上述条件下，选择有创新的方案。
第四章、设计方案说明
4.1、当地辐照特点
方案设计充分考虑了冬季白天太阳辐射量远大于内地的特点
单位：MJ/(m2●d)

月份
11
12
1
2
3
水平面太阳辐照量
北京
9.206
7.889
9.143
12.185
16.126
由上图所知，北京大棚采暖设计应充分利用太阳能。
4.2、大棚采暖设计相关计算
1、大棚单位面积太阳能采光量计算：
大棚采光斜面上的太阳辐照量按照水平面的1.15倍计算，大棚光热转化效率按照50%计算，水平面的太阳辐照量按照11MJ/m2计算，则大棚单位土壤面积每天吸收的太阳能量为：
11 * 1.15 * 50% = 9.2MJ/m2 = 1.75kwh/m2
2、大棚单位面积散热量计算：
白天8h大棚散热量按照40W/m2计算，无阳光的16h,大棚散热量按照120w/m2计算，则大棚单位土壤面积每天散失的热量为：
8 * 40 + 120 * 16 = 2.24 kwh/m2
大棚白天吸收的太阳能量小于全天散失的热能。如果把白天大棚吸收的多余的太阳能储存起来，用于夜晚大棚加热，则仅利用太阳能就能提供夜晚采暖能源。因此如何储能，是本设计的关键！
4.3、系统运行原理
通过汽水高效换热器，将白天太阳辐射的多余热能，转换成热水，通过循环换热和夜间储热，将热能储存在大棚土壤内，用于夜间采暖。
优点：1、充分利用大棚白天吸收的太阳能；
2、加热土壤比加热大棚空气，更利于棚内作物生长；
3、加热土壤比加热大棚空气，所需采暖能耗降低；
4、技术成熟，成本不高，使用寿命长。
4.4、原理示意图
横剖面示意图

采暖方案一 ： 采暖系统示意图

第五章、采暖工程预算
本工程采用新系统设计采暖，每平米价格为320元，总计温室大棚报价为146880元。
第六章、方案创新点说明
1、通过增设空气/水高效换热和土壤蓄热系统、大棚鹅卵石蓄热散热措施，充分利用了大棚白天吸收太阳能，将原来白天需要开棚放弃掉的多余能源利用起来，用于夜晚大棚采暖，变废为宝，并起到了削峰填谷的效果。
2、采用加热土壤的办法蓄能和采暖，既有利于作物生长，采暖耗热量也比加热大棚空气低。
3、采用的被动式太阳房的节能原理，对大棚围护结构增设保温措施，有效降低了采暖能耗

第七章、天普新能源科技有限公司简介
7.1、企业简介
天普新能源科技有限公司是天普集团下属子公司，致力于为客户提供国内领先的新能源综合解决方案。天普新能源拥有高效的太阳能光热产品、热泵产品及光伏产品等设备，为客户提供太阳能热水系统、建筑采暖制冷系统、光伏电力系统、区域能源系统等服务。
天普新能源愿携手超过3000余名经销商及众多顶级合作机构，为全球的客户提供从设计咨询、产品提供、施工维护、节能管理等一站式新能源服务。从最初为客户提供太阳能热水系统到2004年建成了全国第一座新能源奥运示范楼，宣告天普成为国内首个新能源综合解决方案服务商。天普在新能源领域探索的脚步从未停止，通过天普不断的创新，成为客户在新能源领域最值得信赖的合作伙伴。
7.2、资质荣誉
1.2.1资质
1、高新技术企业/政府绿色采购清单入选企业
2、机电安装三级资质证书/道路照明施工三级资质证书/安全生产许可证
3、ISO9000质量体系认证证书/ISO14000环境认证/OHSAS18000安全认证
4、国家强制性产品3C认证/太阳能产品金太阳认证
5、康居产品/中国环境标志产品等
1.2.2荣誉
1、参与数十项太阳能国家标准起草，专业权威
国家标准GB/T20095-2006《太阳能热水系统性能评定规范》第一起草人
国家标准GB50364-2005《民用建筑太阳能热水系统应用技术规范》主要起草人
国家标准GB/T1871302002《太阳能热水系统设计、安装与验收技术规范》主要起草人
国家标准GB/T17581-2006《真空管型太阳能集热器》起草单位之一
国家标准GB/T6424-2006《平板型太阳能集热器》起草单位
国家标准GB/T4271-2006《太阳能集热器性能试验方法》参编单位
国家建筑标准设计图集06SS128《太阳能集中热水系统选用与安装》参编单位
国家建筑标准设计图集06K503《太阳能集热系统设计与安装》参编单位
国家职业标准《太阳能利用工》主要起草人
国家标准GB 50495-2009 《太阳能供热采暖工程技术规范》
国家标准GB/T XXXXX-2012《带辅助热源太阳能热水系统技术条件》（正在起草中）
2、承担新能源综合应用奥运示范项目，获北京市科学技术奖
3、承担2008北京奥运场馆太阳能热水项目设计施工，获奥运服务先进集体奖
4、参与2010上海世博会活动，获联合国工发组织颁发的特别奖
5、中国驰名商标/国家免检产品
6、公司生产研发基地被选定为北京市科普教育基地
7.3、合作伙伴
作为国内最为领先的新能源解决方案服务商，天普与包括清华大学、中国建筑设计研究院、中国建筑科学研究院、北京工业大学、中国石油大学在内的众多科学院所保持着紧密合作，在技术领域形成了众多的成果，为服务客户提供了有力的保障，可为客户提供从咨询、规划、设计、产品提供、工程施工到运营维护的全产业链服务。

7.4、技术团队
在天普的发展历程中，始终重视人才的培养与建设。天普新能源的技术团队由享受国务院津贴的研发专家、行业内知名新能源工程专家、新能源产品开发工程师、建筑行业专家及海外留学工程师组成，形成了在跨学科、跨专业、梯队搭建完善及具有国际视野的技术团队。技术团队拥有众多产品及系统专利，并起草了数十项国家标准。成为了天普新能源为客户提供值得信赖的新能源解决方案的品质保证。

第 9 页 共 9 页
