配电盘内电流(容量)计算
一、 动力盘
1. 单个开关之电流如何计算？
(1) 低压线路保护最常见的保护组件为铸壳型断路器MCCB (Molded Case Circuit Breaker)当线路发生故障时，可以迅速跳脱(脱扣)，将故障线路立即遮断，由系统中隔离。
(2) 开关与断路器，一般常被混用，但开关指一般操作启闭之用，断路器则指具故障时跳脱能力者。
(3) 奥姆定律：I(A)=E(V)/R(Ω)
求功率1ψp(w)=E(V)×I(A) ×COSθ
3ψp(w)= ×E(V) ×I(A) ×COSθ
求电流1ψI(A)= 1ψkva/E(V)
3ψI(A)= 3ψkva/［×E(V)］
2. 功率因子如何取值？电热设备(COSθ)之取值？电热设备有哪些代表设备？
(1) 交流系统上电感性负载(电动机、变压器、日光灯及电焊机等)其负载电流可分成二部份，一为有效电流，用以产生电力(与电压相同)，二为无效电流或称激磁电流(落后电压90°)，因此负载之电力可分为有效电力与无效电力。
(2) 一般纯电阻负载功因为1.0，电感性负载则视其性质而有不同 (0.5~1.0之间)，此类负载造成系统功因低下，才需要在靠近负载的地方加装电容器，供给超前的无效电力，做为补偿。
一般设备功因COSθ概述如下：
l 纯电阻性设备 PF =1.0
l 高功因日光灯 PF≧0.9
l 一般日光灯 PF≦0.5
l 中小型三相电动机 PF≒0.8
l 大型三相电动机 PF≒0.9
l 计算机信息设备 PF≒0.5~0.8
(3) 功率因子计算公式：

COSθ=KW/KVA
CKVAR=Q1-Q2
=KVAR1-KVAR2
=P(tanθ1-tanθ2)

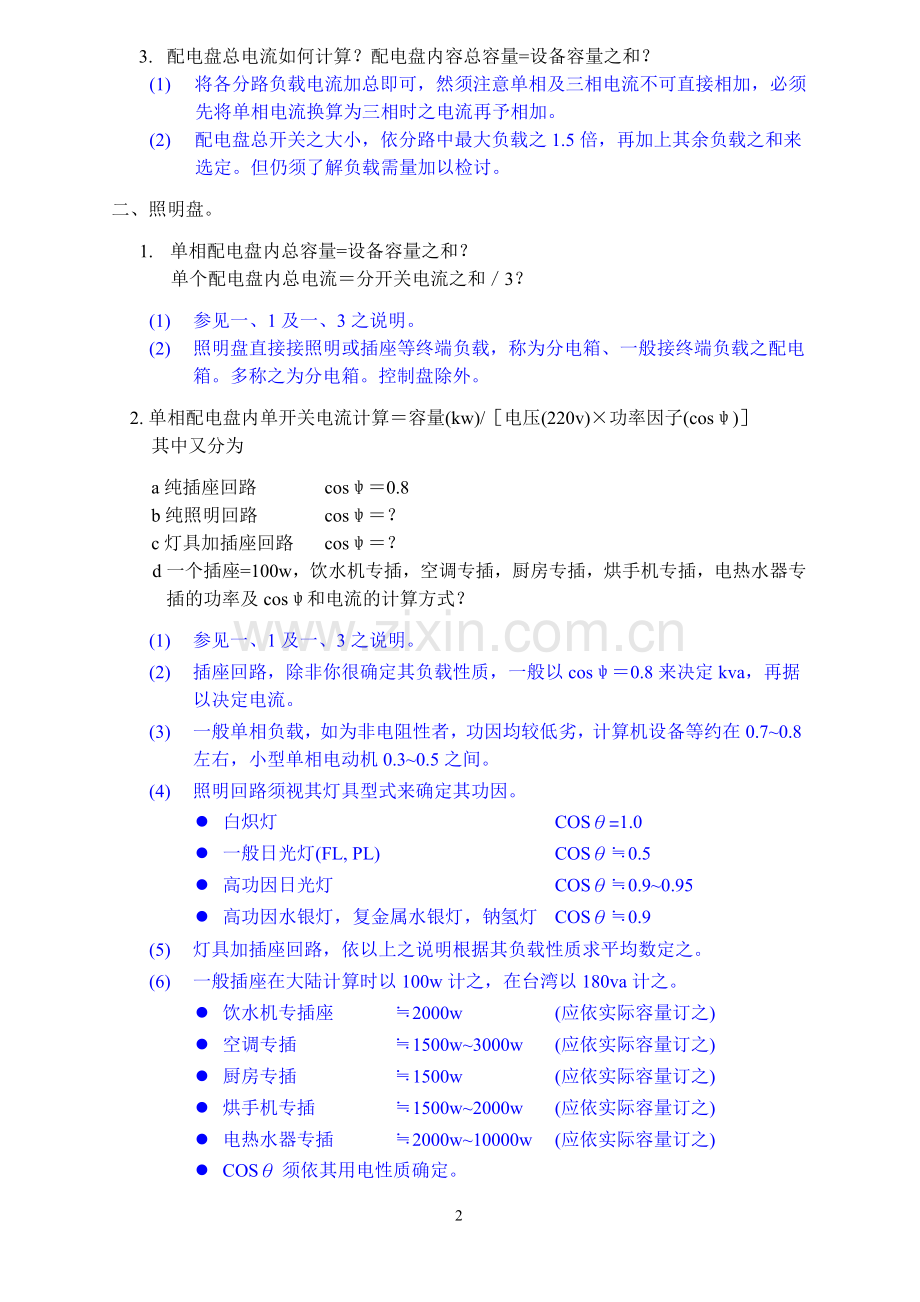

3. 配电盘总电流如何计算？配电盘内容总容量=设备容量之和？
(1) 将各分路负载电流加总即可，然须注意单相及三相电流不可直接相加，必须先将单相电流换算为三相时之电流再予相加。
(2) 配电盘总开关之大小，依分路中最大负载之1.5倍，再加上其余负载之和来选定。但仍须了解负载需量加以检讨。
二、照明盘。
1. 单相配电盘内总容量=设备容量之和？
单个配电盘内总电流＝分开关电流之和／3？
(1) 参见一、1及一、3之说明。
(2) 照明盘直接接照明或插座等终端负载，称为分电箱、一般接终端负载之配电箱。多称之为分电箱。控制盘除外。
　2. 单相配电盘内单开关电流计算＝容量(kw)/［电压(220v)×功率因子(cosψ)］
其中又分为
a纯插座回路 cosψ＝0.8
b纯照明回路 cosψ＝？
c灯具加插座回路 cosψ＝？
d一个插座=100w，饮水机专插，空调专插，厨房专插，烘手机专插，电热水器专插的功率及cosψ和电流的计算方式？
(1) 参见一、1及一、3之说明。
(2) 插座回路，除非你很确定其负载性质，一般以cosψ＝0.8来决定kva，再据以决定电流。
(3) 一般单相负载，如为非电阻性者，功因均较低劣，计算机设备等约在0.7~0.8左右，小型单相电动机0.3~0.5之间。
(4) 照明回路须视其灯具型式来确定其功因。
l 白炽灯 COSθ=1.0
l 一般日光灯(FL, PL) COSθ≒0.5
l 高功因日光灯 COSθ≒0.9~0.95
l 高功因水银灯，复金属水银灯，钠氢灯 COSθ≒0.9
(5) 灯具加插座回路，依以上之说明根据其负载性质求平均数定之。
(6) 一般插座在大陆计算时以100w计之，在台湾以180va计之。
l 饮水机专插座 ≒2000w (应依实际容量订之)
l 空调专插 ≒1500w~3000w (应依实际容量订之)
l 厨房专插 ≒1500w (应依实际容量订之)
l 烘手机专插 ≒1500w~2000w (应依实际容量订之)
l 电热水器专插 ≒2000w~10000w (应依实际容量订之)
l COSθ须依其用电性质确定。
3. 总配电盘内之总电流=单个配电盘内总电流之和。
总配电盘内之总容量=单个配电盘内总容量之和。
参见一、1及一、3
三、其他：
1. 1冷t=？kw…空调
2. 1马力=？kw…空压机
3. 1kw=1.25kva
4. 1匹=2.6kw~2.8kw
5. 如何用总设备kw数来判断TR之数量和等级？
6. 请提供一下设计部的线径大小与选配开关及配管大小的对照表。
1. 1冷t =1RT = 3024Kcal/H = 12000Btu/hr =3.517kw (热能或功)。
2. 1马力=746w=0.746kw(电功率)。
3. 1kw=1.25kva，表示其COSθ=0.8求出来的，1/0.8=1.25(kva)。
4. 1匹=2.6kw~2.8kw，出自何处，请勿胡言乱语，混淆视听。
5. 变压器系以kva来表示容量，故总设备kw须换算为kva来比较，再依据负载特性，是否有骤变负荷，电压闪烁，谐波，预留容量，各项条件决定。
6. (1)提供线径参考表一份，请查明。
(2)配线选择须依据施设之环境条件，成本，施设方式，法规要求来选择电线，电缆，总线等。一般设计时考虑如下：
l Polyvinyl chloride Insulated(聚氯乙烯)
l Cross-Linked Polyethylene Insulated(交连聚乙烯)
l Fire Resistant(耐燃)
l Heat Resistant(耐热)
l Shield(遮敝)
l Flexible(挠性)
(3) 配管选择依据施设之环境条件，成本，施设方式，法规要求来选择金属管，非金属管，线槽，电缆架，电缆沟等，一般设计时考虑如下：
l Outdoor/Indoor室外/室内
l Exposed/Recessed露明/嵌入
l Regulations法规
l Interference干扰
l Bump碰撞
l Corrosion腐蚀
l Temperature温度
l Weather气候
l Specical place特殊场所
大陆电缆选用规格表
MCCB
規格
備註
1P
63/16
BV–0.6KV–2×4＋1×4,DG15
照明,插座
63/20
BV–0.6KV–2×6＋1×6,DG20
照明,插座
1P
63/16
VV–0.6KV–2×4＋1×4,DG20,W/TRAY

63/20
VV–0.6KV–2×4＋1×4,DG20,W/TRAY

63/50
VV–0.6KV–2×16＋1×16,DG32,W/TRAY

100/75
VV–0.6KV–2×35＋1×16,DG50,W/TRAY

100/100
YJV–0.6KV–2×35＋1×16,DG50,W/TRAY

600/500
YJV–0.6KV–2×300＋1×150,G125,W/TRAY

3P
63/16
VV–1KV–4×4＋1×4,DG25,W/TRAY

63/20
VV–1KV–4×4＋1×4,DG25,W/TRAY

63/30
VV–1KV–4×6＋1×6,DG25,W/TRAY

63/40
VV–1KV–4×10＋1×10,DG32,W/TRAY

63/50
VV–1KV–4×16＋1×16,DG40,W/TRAY

100/60
VV–1KV–4×25＋1×16,DG50,W/TRAY

100/75
VV–1KV–4×35＋1×16,DG50,W/TRAY

100/100
YJV–1KV–4×35＋1×16,DG50,W/TRAY

160/125
YJV–1KV–4×50＋1×25,DG70,W/TRAY

160/150
YJV–1KV–4×70＋1×35,DG70,W/TRAY

250/175
YJV–1KV–4×70＋1×35,DG70,W/TRAY

250/200
YJV–1KV–4×95＋1×50,G100,W/TRAY

250/225
YJV–1KV–4×120＋1×70,G100,W/TRAY

400/250
YJV–1KV–4×120＋1×70,G100,W/TRAY

400/300
YJV–1KV–4×150＋1×70,G100,W/TRAY

400/350
YJV–1KV–4×185＋1×95,G100,W/TRAY

400/400
YJV–1KV–4×240＋1×120,G150,W/TRAY

630/500
YJV–1KV–4×300＋1×150,G150,W/TRAY

630/600
YJV–1KV–2×(4×150＋1×70),G100×2,W/TRAY

800/700
YJV–1KV–2×(4×185＋1×95),G100×2,W/TRAY

800/800
YJV–1KV–2×(4×240＋1×120),G150×2,W/TRAY

1000/1000
YJV–1KV–2×(4×300＋1×150),G150×2,W/TRAY

1250/1200
YJV–1KV–3×(4×240＋1×120),G150×3,W/TRAY

1600/1500
YJV–1KV–3×(4×300＋1×150),G150×3,W/TRAY

1600/1600
YJV–1KV–4×(4×240＋1×120),G150×4,W/TRAY

2000/2000
YJV–1KV–4×(4×300＋1×120),G150×4,W/TRAY

2500/2500
YJV–1KV–5×(4×300＋1×120),G150×5,W/TRAY

3200/3000
YJV–1KV–6×(4×300＋1×120),G150×6,W/TRAY

3200/3200
YJV–1KV–8×(4×240＋1×120),G150×8,W/TRAY
