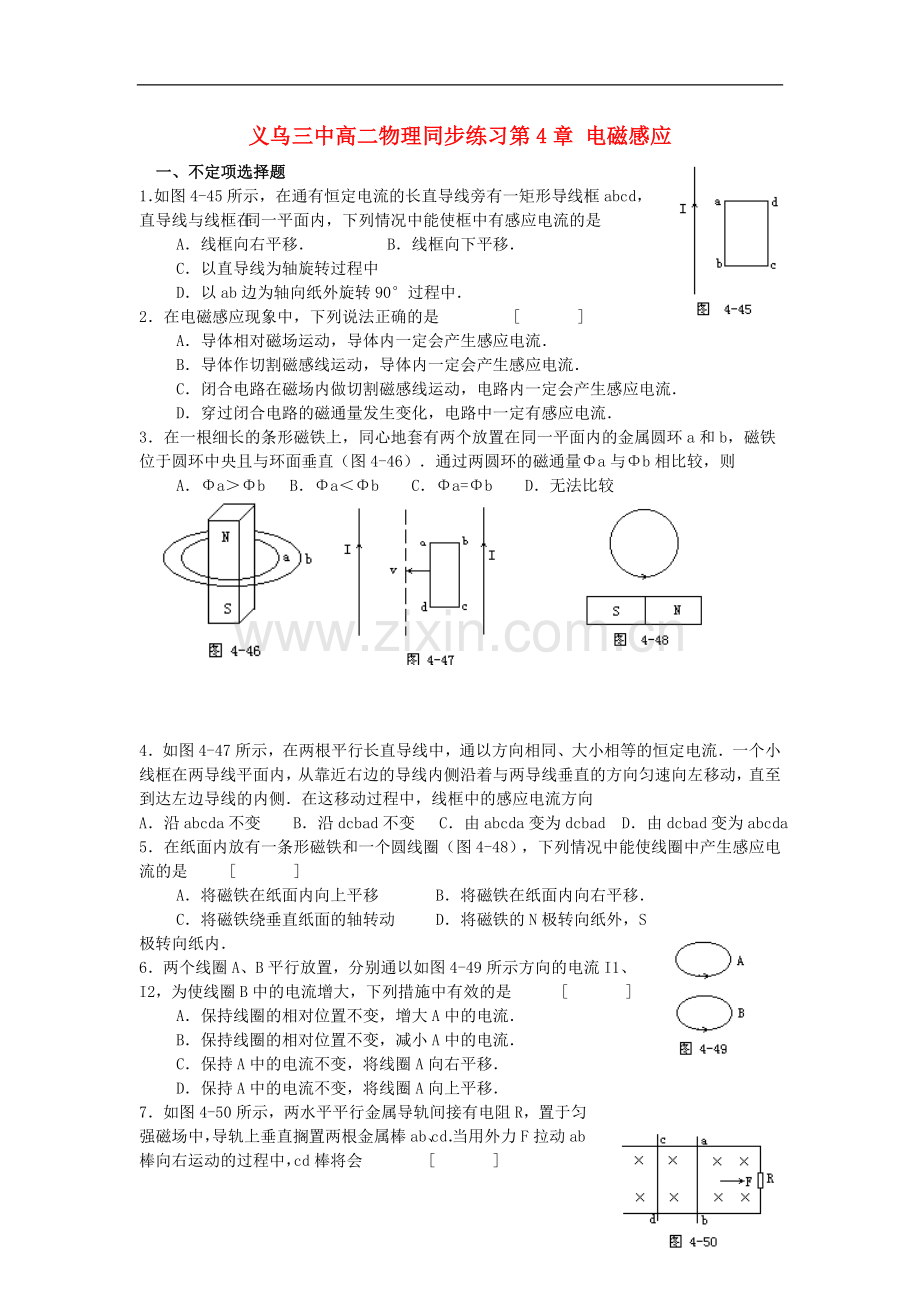

义乌三中高二物理同步练习第4章 电磁感应
　一、不定项选择题
1．如图4-45所示，在通有恒定电流的长直导线旁有一矩形导线框abcd，直导线与线框在同一平面内，下列情况中能使框中有感应电流的是　　
A．线框向右平移． B．线框向下平移．
C．以直导线为轴旋转过程中
D．以ab边为轴向纸外旋转90°过程中．
2．在电磁感应现象中，下列说法正确的是　　　　 [ 　　　]
A．导体相对磁场运动，导体内一定会产生感应电流．
B．导体作切割磁感线运动，导体内一定会产生感应电流．
C．闭合电路在磁场内做切割磁感线运动，电路内一定会产生感应电流．
D．穿过闭合电路的磁通量发生变化，电路中一定有感应电流．
3．在一根细长的条形磁铁上，同心地套有两个放置在同一平面内的金属圆环a和b，磁铁位于圆环中央且与环面垂直（图4-46）．通过两圆环的磁通量Φa与Φb相比较，则　　　　
A．Φa＞Φb B．Φa＜Φb C．Φa=Φb D．无法比较

4．如图4-47所示，在两根平行长直导线中，通以方向相同、大小相等的恒定电流．一个小线框在两导线平面内，从靠近右边的导线内侧沿着与两导线垂直的方向匀速向左移动，直至到达左边导线的内侧．在这移动过程中，线框中的感应电流方向　　　　
A．沿abcda不变 B．沿dcbad不变 C．由abcda变为dcbad D．由dcbad变为abcda
5．在纸面内放有一条形磁铁和一个圆线圈（图4-48），下列情况中能使线圈中产生感应电流的是　　 [　　　 ]
A．将磁铁在纸面内向上平移 B．将磁铁在纸面内向右平移．
C．将磁铁绕垂直纸面的轴转动 D．将磁铁的N极转向纸外，S极转向纸内．
6．两个线圈A、B平行放置，分别通以如图4-49所示方向的电流I1、I2，为使线圈B中的电流增大，下列措施中有效的是　　　[　　　 ]
A．保持线圈的相对位置不变，增大A中的电流．
B．保持线圈的相对位置不变，减小A中的电流．
C．保持A中的电流不变，将线圈A向右平移．
D．保持A中的电流不变，将线圈A向上平移．

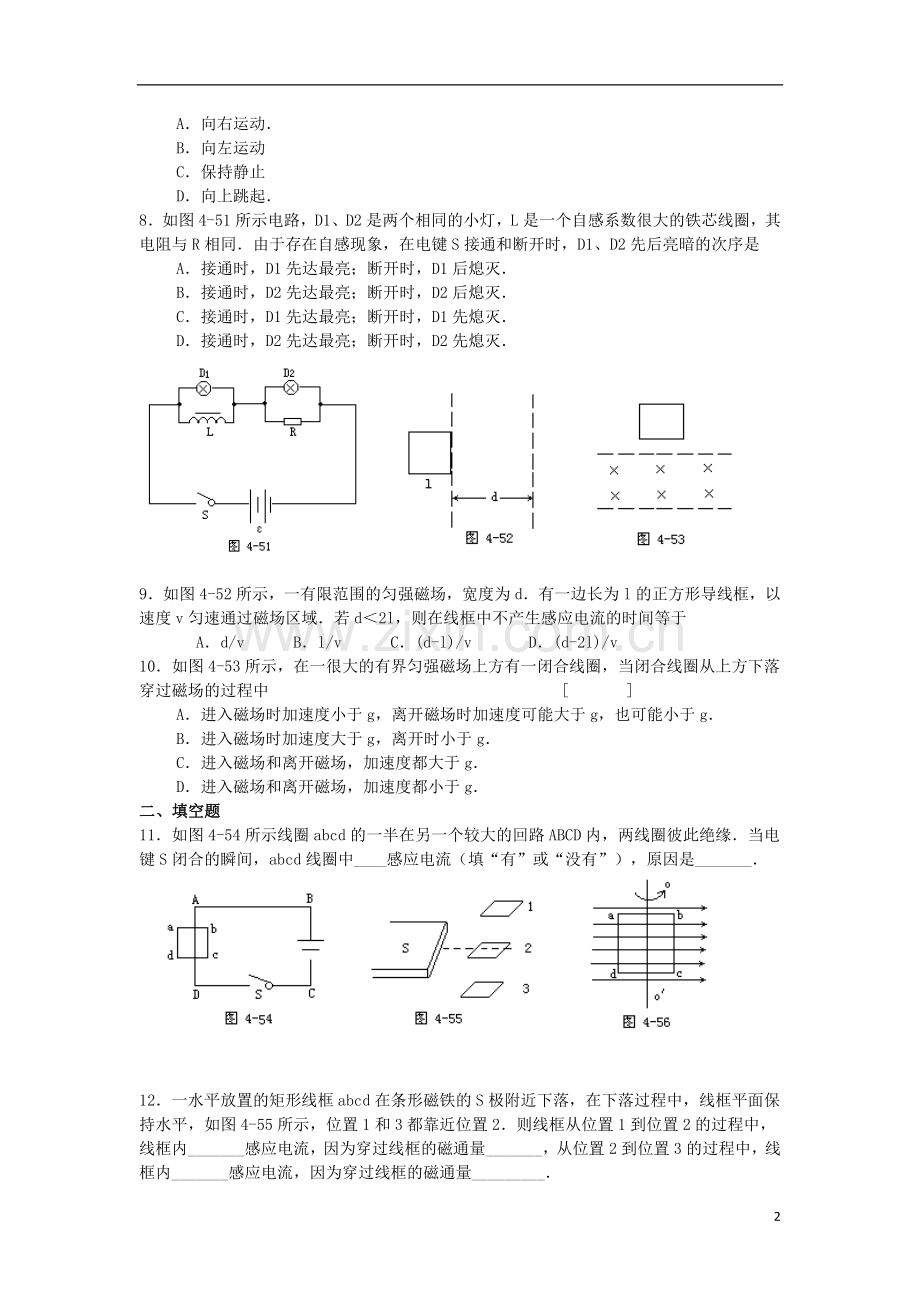

7．如图4-50所示，两水平平行金属导轨间接有电阻R，置于匀强磁场中，导轨上垂直搁置两根金属棒ab、cd．当用外力F拉动ab棒向右运动的过程中，cd棒将会　　　　[　　　 ]
A．向右运动．
B．向左运动
C．保持静止
D．向上跳起．
8．如图4-51所示电路，D1、D2是两个相同的小灯，L是一个自感系数很大的铁芯线圈，其电阻与R相同．由于存在自感现象，在电键S接通和断开时，D1、D2先后亮暗的次序是　　
A．接通时，D1先达最亮；断开时，D1后熄灭．
B．接通时，D2先达最亮；断开时，D2后熄灭．
C．接通时，D1先达最亮；断开时，D1先熄灭．
D．接通时，D2先达最亮；断开时，D2先熄灭．

9．如图4-52所示，一有限范围的匀强磁场，宽度为d．有一边长为l的正方形导线框，以速度v匀速通过磁场区域．若d＜2l，则在线框中不产生感应电流的时间等于
A．d/v B．l/v C．(d-l)/v D．(d-2l)/v　　
10．如图4-53所示，在一很大的有界匀强磁场上方有一闭合线圈，当闭合线圈从上方下落穿过磁场的过程中　　　　　　　　　　　　　　　　　　[　　　 ]
A．进入磁场时加速度小于g，离开磁场时加速度可能大于g，也可能小于g．
B．进入磁场时加速度大于g，离开时小于g．
C．进入磁场和离开磁场，加速度都大于g．
D．进入磁场和离开磁场，加速度都小于g．
二、填空题
11．如图4-54所示线圈abcd的一半在另一个较大的回路ABCD内，两线圈彼此绝缘．当电键S闭合的瞬间，abcd线圈中____感应电流（填“有”或“没有”），原因是_______．

12．一水平放置的矩形线框abcd在条形磁铁的S极附近下落，在下落过程中，线框平面保持水平，如图4-55所示，位置1和3都靠近位置2．则线框从位置1到位置2的过程中，线框内_______感应电流，因为穿过线框的磁通量_______，从位置2到位置3的过程中，线框内_______感应电流，因为穿过线框的磁通量_________．
13．矩形线圈abcd在磁场中如图4-56所示的方向转动，当线圈处于图示位置瞬间电流方向是________________．

14．光滑金属圆环的圆心为o，金属棒oa、ob可以绕o在环上转动，垂直环面向内有一匀强磁场，如图4-57所示．外力使oa逆时针方向转动，则ob将_______．

15．如图4-58所示，用外力将矩形线框从匀强磁场的边缘匀速拉出．设线框的面积为S，磁感强度为B，线框电阻为R，那么在拉出过程中，通过导线截面的电量是______．
16．在两根相距d=10cm的平行光滑长导轨的一端，接有一个电容量C=50μF的电容器，垂直导轨放置一根金属棒，整个装置处于方向垂直纸面向内，B=2×10-4T的匀强磁场中（图4-59）．当金属棒以恒定速度v=5m/s向右滑动时，电容器的带电量Q=______，上极板量呈现_____电（填正或负）．
17．图4-60是演示断电自感现象的实验装置，L是一个自感线圈，D是小灯，合上S后小灯能正常发光．突然断开S时，通过小灯的电流方向是从____到________，此时由____对小灯供电．

三、计算题
18．如图4-62所示，MN、PQ两根水平导轨，其间有竖直向上的匀强磁场，ab、cd是在导轨上可以无摩擦地自由滑动的导体，试问：
（1）当ab在外力作用下向右运动时，cd将怎样运动？
（2）若B=5T，ab、cd有效长度都为0.4m，在外力作用下ab和cd都以0.2m/s的速度向相反方向运动，则闭合回路的总感应电动势是多大？

19．在磁感强度B=5T的匀强磁场中，放置两根间距d=0.1m的平行光滑直导轨，一端接有电阻R=9Ω，以及电键S和电压表．垂直导轨搁置一根电阻r=1Ω的金属棒ab，棒与导轨良好接触．现使金属棒以速度v=10m/s匀速向右移动（图4-63），试求：
（1）电键S闭合前、后电压表的示数；
（2）闭合电键S，外力移动棒的机械功率．

20．如图4-64所示，有一磁感强度B=0.1T的水平匀强磁场，垂直匀强磁场放置一很长的金属框架，框架上有一导体ab保持与框架边垂直、由静止开始下滑．已知ab长10cm，质量为0.1g，电阻为0.1Ω，框架电阻不计，取g=10m/s2．求：
（1）导体ab下落的最大加速度和最大速度；
（2）导体ab在最大速度时产生的电功率．

答案

一、1．A、D．　 2．D．　 3．A．　 4．B．　 5．D．　 6．B、C、D．　 7．A．　 8．A．　 9．C．　 10．A．
二、11．没有，磁通不变．　 12．有，减小；有，增加．　 13．abcda．

18．（1）产生瞬间高压；（2）限制电流．

（1）5V，4.5V；（2）2.5W．　 22．（2）g，1m／s；（2）0.001W．
