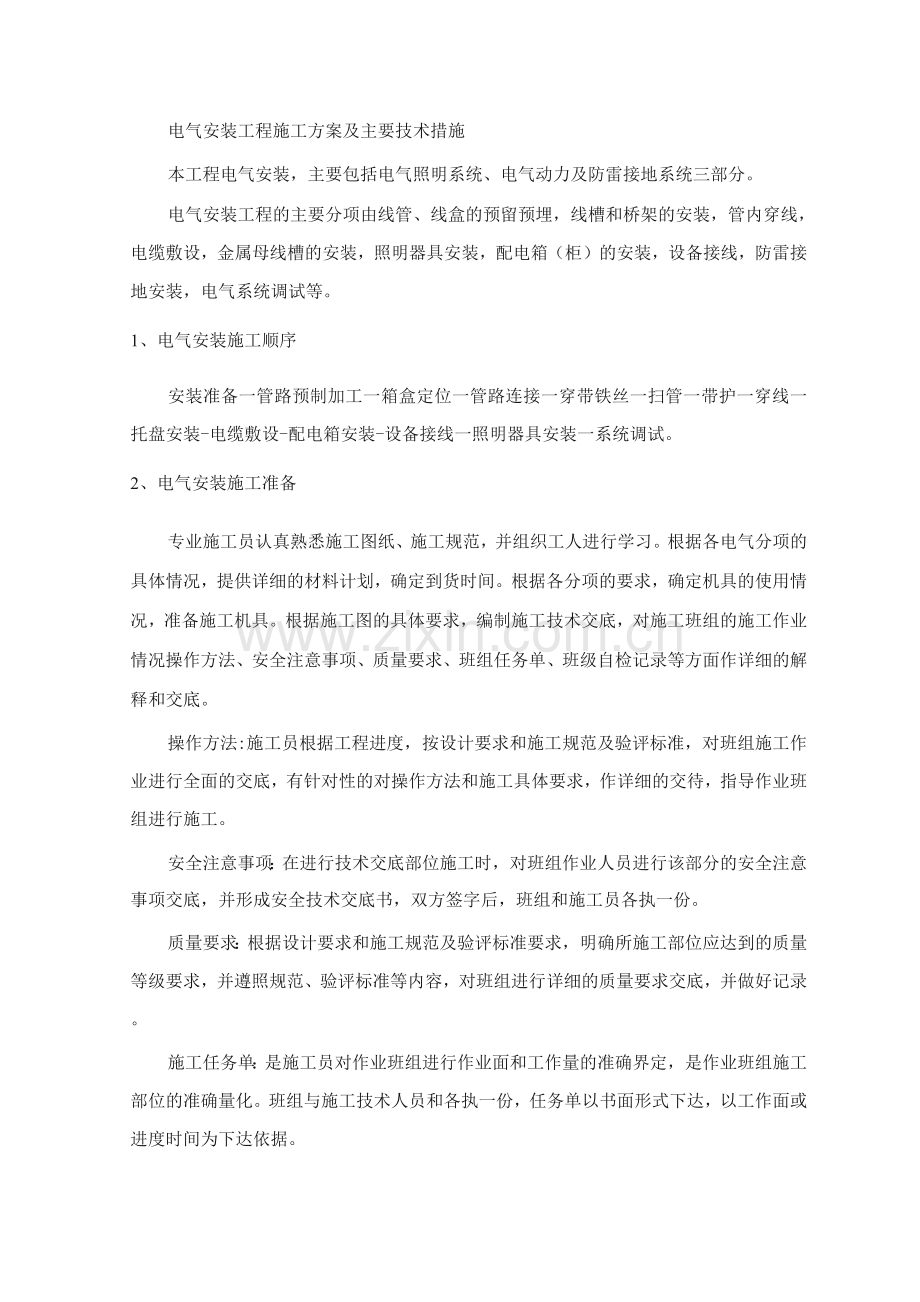

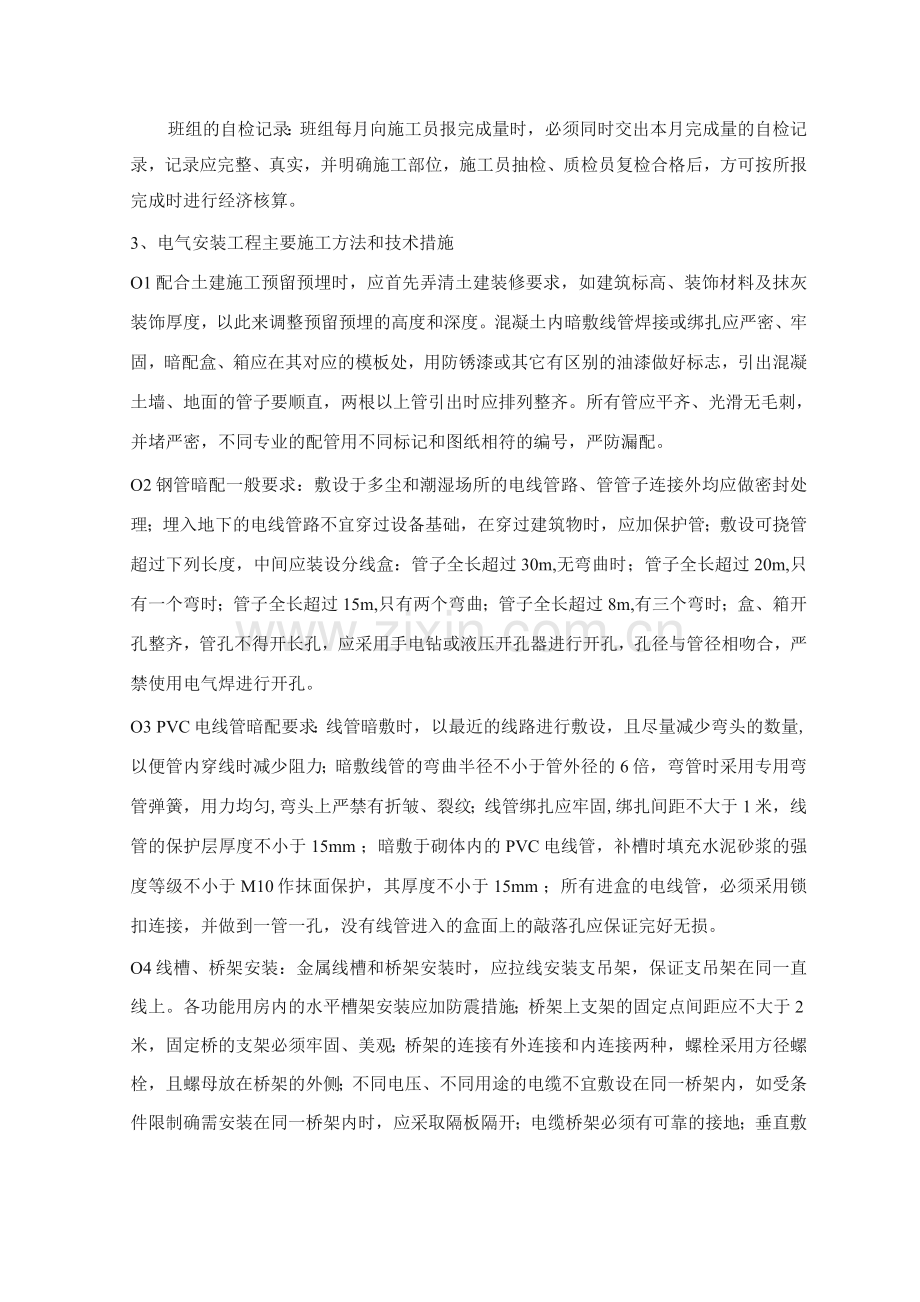

电气安装工程施工方案及主要技术措施本工程电气安装，主要包括电气照明系统、电气动力及防雷接地系统三部分。电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装，电气系统调试等。1、电气安装施工顺序安装准备一管路预制加工一箱盒定位一管路连接一穿带铁丝一扫管一带护一穿线一托盘安装-电缆敷设-配电箱安装-设备接线一照明器具安装一系统调试。2、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范，并组织工人进行学习。根据各电气分项的具体情况，提供详细的材料计划，确定到货时间。根据各分项的要求，确定机具的使用情况，准备施工机具。根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工。安全注意事项：在进行技术交底部位施工时，对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书，双方签字后，班组和施工员各执一份。质量要求：根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。班组与施工技术人员和各执一份，任务单以书面形式下达，以工作面或进度时间为下达依据。班组的自检记录：班组每月向施工员报完成量时，必须同时交出本月完成量的自检记录，记录应完整、真实，并明确施工部位，施工员抽检、质检员复检合格后，方可按所报完成时进行经济核算。3、电气安装工程主要施工方法和技术措施O1配合土建施工预留预埋时，应首先弄清土建装修要求，如建筑标高、装饰材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内暗敷线管焊接或绑扎应严密、牢固，暗配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。所有管应平齐、光滑无毛刺，并堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。O2钢管暗配一般要求：敷设于多尘和潮湿场所的电线管路、管管子连接外均应做密封处理；埋入地下的电线管路不宜穿过设备基础，在穿过建筑物时，应加保护管；敷设可挠管超过下列长度，中间应装设分线盒：管子全长超过30m,无弯曲时；管子全长超过20m,只有一个弯时；管子全长超过15m,只有两个弯曲；管子全长超过8m,有三个弯时；盒、箱开孔整齐，管孔不得开长孔，应采用手电钻或液压开孔器进行开孔，孔径与管径相吻合，严禁使用电气焊进行开孔。O3 PVC电线管暗配要求：线管暗敷时，以最近的线路进行敷设，且尽量减少弯头的数量,以便管内穿线时减少阻力；暗敷线管的弯曲半径不小于管外径的6倍，弯管时采用专用弯管弹簧，用力均匀,弯头上严禁有折皱、裂纹；线管绑扎应牢固,绑扎间距不大于1米，线管的保护层厚度不小于15mm ；暗敷于砌体内的PVC电线管，补槽时填充水泥砂浆的强度等级不小于M10作抹面保护，其厚度不小于15mm ；所有进盒的电线管，必须采用锁扣连接，并做到一管一孔，没有线管进入的盒面上的敲落孔应保证完好无损。O4线槽、桥架安装：金属线槽和桥架安装时，应拉线安装支吊架，保证支吊架在同一直线上。各功能用房内的水平槽架安装应加防震措施；桥架上支架的固定点间距应不大于2米，固定桥的支架必须牢固、美观；桥架的连接有外连接和内连接两种，螺栓采用方径螺栓，且螺母放在桥架的外侧；不同电压、不同用途的电缆不宜敷设在同一桥架内，如受条件限制确需安装在同一桥架内时，应采取隔板隔开；电缆桥架必须有可靠的接地；垂直敷设的电缆其垂直度允许偏差在5mm以内。金属线槽与线槽之间的接平整，接缝严密无扭曲变形，支架设置合理，固定间距不得大于2m，在转角和分支处及端部应有固定点，固定可靠；线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装在任何场所的线槽应需盖板齐全。05金属软管敷设:钢管与电气设备、器具间的电线保护宜采用金属软管，金属软管长度不宜大于2m ；金属软管，不应退绞、松散，中间不应有接头，与设备、器具连接时，应采用专用接头，连接处应密封可靠；金属软管的安装应符合下列要求：弯曲半径不应小于软管外径的6倍；固定点间距不应大于1m,管卡与终端弯头中点的距离宜为3mm ；与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起沿软管长度的1m处。06管内穿线安装要求：钢管在穿线前，应首先检查各个管的护是否整齐，如有遗漏或破损，均应补齐或更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适当的滑石粉。穿线时，同一交流回路的导线，必须穿入同一管内，不同回路、不同电压以及交流与直流的导线，不得穿入同一管内。穿入管内导线包括绝缘层的总截面积，不应大于管子内截面积的40%，且穿入的导线应能满足日后维修更换要求，杜绝死线。导线在管内严禁有接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱、盒内。导线在盒、箱内应预留长度。在接线盒、开关、插座及灯头盒内导线应预留长度150mm，在配电箱内预留长度为配电箱周长的一半，出户导线应预留1.5米。导线的分色:穿入管内的导线应分色分相。L1相为黄色，L2相为绿色，L3相为红色，（中性线）为淡兰色，PE保护线为黄/绿双色。穿线时根据各相用电负荷情况，L1、L2、L3相之间作适当调配，确保各相之间负荷平衡。在电气器具安装前进行导线绝缘摇测。首先将灯盒内导线分开，开关盒内导线连通摇测，并将干线和支线分开测试，一人摇测，一人及时读数，并做好记录，摇动速度应保持在1201久诂左右，读数应采用一分钟后的读数为宜。07电缆敷设电缆敷设前，要认真检查电缆型号、规格与设计是否相同，外观是否有扭绞，压扁，保护层断裂等缺陷。高压电缆敷设前做耐压及泄漏试验，低压电缆要用5兆欧表测量其绝缘情况，合格后方可敷设。敷设时在终端头及接头附近要有余留长度，直埋电缆应在全长上留少量长度，并做波浪形敷设。温度低于0C时，不许进行敷设，否则要有计温措施，电缆的弯曲半径不应小于10倍电缆直径。敷设时不应进行交叉，电缆应排列整齐并加以固定，及时装设标志牌，直埋电缆沿线及其接头处应有明显的分位标志或牢固的标志。电力力缆和控制电缆应分开控制，力缆和控缆若敷设于同一侧支架上时，应将力缆放在控缆上面，直埋电缆上下须铺些小于1mm厚的软土或沙层，并盖以砖块或混凝土保护板，其覆盖宽度应超过电缆两侧各50mm。电缆终端头和接头制作时，应严格遵守工艺规程，应在气候良好的条件下进行，并有防尘和外来污物的措施。电缆终端头与接头从开始剥切到制作完毕，必须连续进行一次完成，以免受潮。剥切电缆时不得伤及芯线和绝缘，包缠绝缘时应注意清洁，防止灰尘和潮气进入绝缘层，力缆终端头、电缆接头的外壳与该处的金属护套及绝缘层均应良好接地，接地线采用铜绞线，其截面不宜小于10cm2。08配电箱、柜安装：配电箱、柜安装应在土建地面施工完后进行，墙柱上明装箱也应在土建施工完后进行，而暗装配电箱、接线箱应在土建抹灰装饰前，根据抹灰厚度进行。配电箱、柜安装位置应准确，部件齐全，箱体开孔合适，切整齐，暗式配电箱盖紧贴墙面，零线经汇流排接，无绞接现象，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清晰，接线整齐，PE线安装明显牢固。配电箱、接线箱、分线箱如有引出管而需开孔时，必须使用开孔器，严禁用电、气焊开孔。C9照明器具安装及接线：照明器具安装，应在土建装饰完成后进行，单股导线可直接与器具连接，多股导线应搪锡并压接线鼻子后与器具连接，插座相序为左零右火上接地，开关应为火进控出再接灯，大型灯具有安全保证措施，特殊场所灯具应有减震措施，各种箱盘及大型灯具有可靠接地。照明器具的型号、规格必须符合设计要求，安装标高符合设计和施工规范的要求。成排照明灯具安装时，其中心线允许偏差不大于5山山，导线进入灯具处绝缘良好且留有余量，接触严密。成排开关面板时，高度应一致，高低差不大于2mm，同一楼层开关、插座高度应一致，允许偏差不大于5mm。普通灯具安装，将接灯线从木台的出线孔中穿出，将木台紧帖在建筑物表面，木台的安装孔对准灯头盒螺孔，将木台固定牢固。将导线头用粘塑料带和黑胶布分层包扎紧密，将包扎好的接头调顺，木台中心找正。日光灯安装，根据设计图确定日光灯的位置，将日光灯紧贴建筑物的表面，日光灯灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线台处套上塑料管以保护导线。日光灯安装在吊顶上时，应用自攻螺丝将灯箱固定在龙骨上，灯箱固定好后，将电源线压入灯箱的端子板上，把灯具的反光板固定在灯箱上，并将灯箱的端子板上，把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。各种开关面板安装前，应把盒内的垃圾清理干净;开关的高度距地为1.4米距门边的距离为1502mm，且不得置于门后，成排安装时开关的高度应一致，高低差不大于21。插座安装高度距地面为3mm，接线应正确，面对插座单相两孔右极接相线，左极接中性线；单相三孔，右孔接相线，左孔接中性线，上孔接PE线。器具安装完毕，进行通电调试，检查灯具的控制是否灵活、准确，开关与灯具控制顺序应相对应，如发现问题，必须先断电，后查找原因进行修理。C10防雷接地工艺流程:接地体一接地干线一引下线暗敷一均压环避雷一避雷网一电阻测试-自然基础接地体安装.按一般要求所有电气设备正常不带电，而事故情况下可能带电的金属外壳，均应做良好的接地或接零，变压器中性点、外壳、开关及操作机构的金属底座、电缆、电缆头金属外皮、电缆保护管及所有金属支架，都必须可靠接地，其接地电阻不得大于1欧姆。防雷接地应由专人负责，结构主筋绑扎时应焊接跨接线，均压环与主筋引下线也应焊接跨接线；建筑物门窗如需接地时，在焊接引下线时，预留接地端子，并与门窗相连接；专用接地采用铜线时，则需用铜套管压接，与接地体用端子连接。接地电阻测试：用专用电阻测试仪，对所有断接卡分别进行测试，如接地电阻达不到设计要求，可在室外增设接地极镀锌钢管或角钢均可）。工程竣工后，应由防雷接地测试中心派人进行整体电阻测试，其值不应大于1欧姆，并做好记录。O1电气系统试验及调试：施工人员一定要熟悉图纸，学习产品说明书，掌握各系统的控制原理，在厂家的指导协调下，进行逐个系统的调试。电气系统安装完毕后，必须对各电气分项进行调试，各项技术参数符合设计要求，系统测试合格后方可送电。送电顺序为：由高压送至低压，再由低压送至箱、柜，最后送至用电设备或器具。在送电过程中，认真检查电压表上电压情况，三相电压是否平衡，确认正常后，再送至后一道工序。送电空载运行2小时，无异常现象，再进行正式调试。在进行正式调试之前，必须做以下强制性试验，必须确保调试下正常运行：对各个柜、箱、盘内断路器做断开的闭合实验，断开与闭合就灵活；各种电动设备做绝缘测试，测试值合格后方可送电运转，各类电动机做正反转试验，并调整至所需旋转方向；所有设备接地系统的检查，并测试电阻值，电阻值不大于1欧姆。O12钢管采用套管（长度为外径的1.53倍），连接PVC管采用套管胶接,进盒用锁紧螺母。O13钢管必须可靠接地，接地跨接线采用圆钢（直径25mm内用6圆钢，直径32mm用8圆钢，40mm、50mm用10 70mm以上用12以上）。焊接长度大于6D，且须双面焊接。014基础槽钢安装时的不平直度在每米长度范围内应小于5mm，全长时应小于5mm，柜安装的垂直度盘面每米高应小于1.5mm，柜顶部水平偏差应小于5mm。015柜间连接应牢固，与基础槽钢不宜焊死。016柜接地应牢固良好，装有电器的可开启柜门应用软导线与接地的金属构架可靠连接。017避雷及接地装置所用圆钢、扁钢等材料均需用镀锌制品，报验合格后再进场安装。018搭接长度；扁钢间2U三边焊），圆钢间及圆钢与扁钢间均应6D（双面焊）。焊好后除锈、刷漆防腐。019接地装置与基础钢筋转角处连接以及构造柱内引下线和桩基钢筋连接均采用12镀锌圆钢，MEB等电位端子箱至配电箱之间连接线采用PVC-25穿BV-1x25线。020接地装置配合土建施工同时进行，基础接地装置焊接完成后，必须请监理现场验收，合格后方可浇注混凝土。同样，引下线焊接完成也须交验，凡属隐蔽部分均需交验后方可进行下道工序施工。021消防报警系统安装0 22烟感探头在调试时方可安装，应妥善保管，并采取防尘、防潮、防腐等措施，底座进线孔应封堵。023探头安装位置与墙梁净距0.5m,距风（或风扇）1.5m，水平距灯具0.2m （调温灯具 0.5m）相互间不应超过15m。0 24系统调试前施工方向应向监理提供：竣工图、设计变更证明文件、验收记录（含隐蔽工程）、检验记录（包括绝缘电阻、接地电阻的测试记录）、竣工报告等。025系统通电调试应按现行国家标准火灾报警控制器通用技术条件（GB4717-25 ）的有关要求进行功能检查，合格后报主管消防部门验收。
