变电站试运行带电阶段安全防范措施实施方案.docx

变电站试运行带电阶段安全防范措施方案
xxxx总承包项目部
2015年6月
批准：
审核：
复核：
编制：
2xxxx变电站带电期间安全防范措施方案
按照《xxxx通知》精神要求。xxxx项目为确保项目的安全生产良好局面，巩固提高人员的安全生产意识，强化现场安全管理，激发全员继续紧绷安全这根弦；经商务谈判变电站没有试运行，通信调通后将直接进入移交；为安全、顺利移交，xxxx移交前对安全工作进行在梳理再提升。
一、强化安全管理，责任落到实处
xxxx落实各级人员管理责任，保证每一道工序安全监护到岗到位。严格执行国网安规，成立了执行项目、施工单位为主体的安全保证体系，划分了安全管理区域，层层分解抓安全，全员抓安全，层层肩上有安全的担子。
项目经理是安全第一责任人，全面负责所辖安全生产工作，对现场存在的安全隐患认真核实，并督促及时消缺；对工作票进行审批和执行；负责组织安全培训，并做好关键工序安全监护工作。

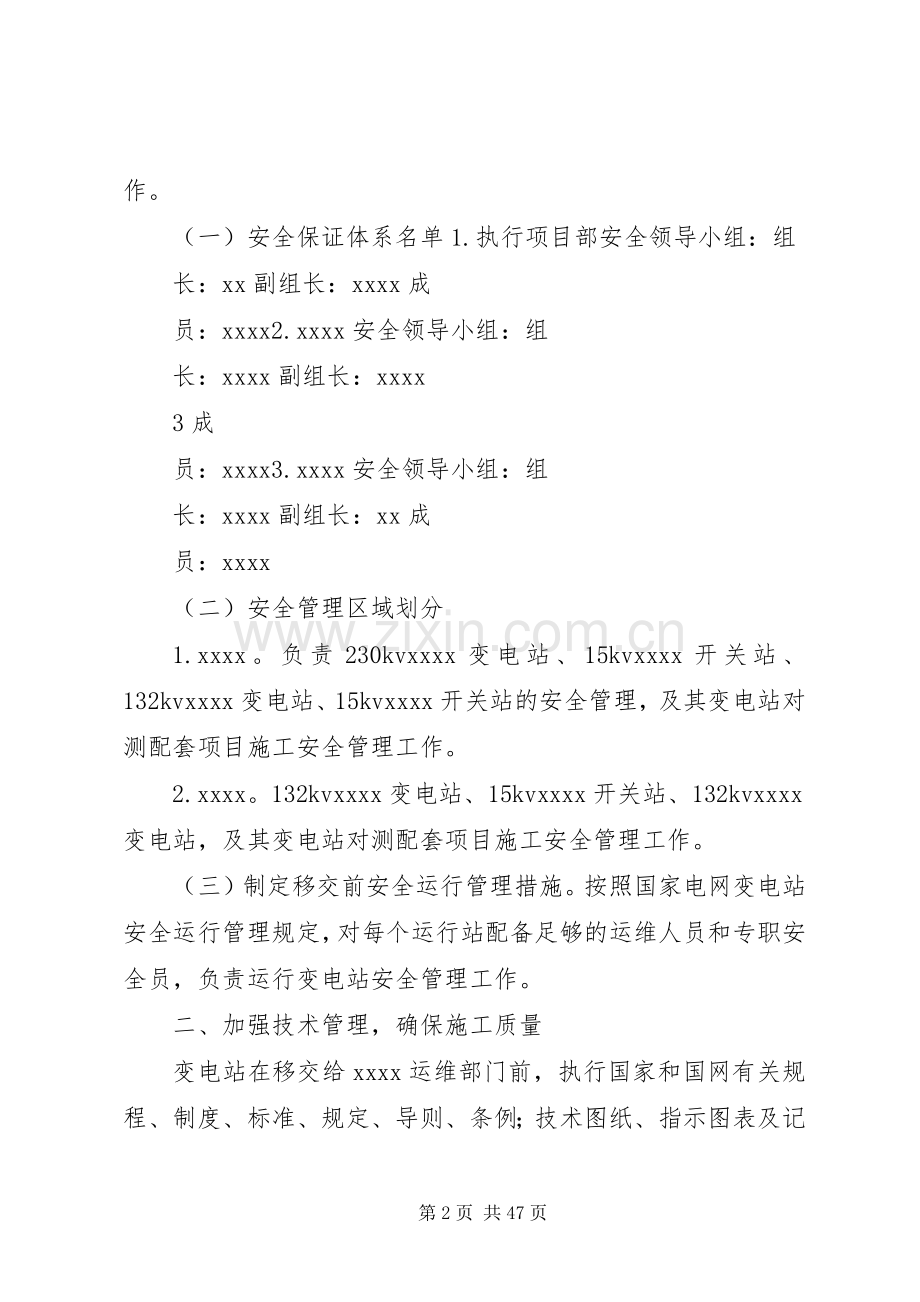

（一）安全保证体系名单1.执行项目部安全领导小组：组
长：xx副组长：xxxx成
员：xxxx2.xxxx安全领导小组：组
长：xxxx副组长：xxxx
3成
员：xxxx3.xxxx安全领导小组：组
长：xxxx副组长：xx成
员：xxxx
（二）安全管理区域划分
1.xxxx。负责230kvxxxx变电站、15kvxxxx开关站、132kvxxxx变电站、15kvxxxx开关站的安全管理，及其变电站对测配套项目施工安全管理工作。
2.xxxx。132kvxxxx变电站、15kvxxxx开关站、132kvxxxx变电站，及其变电站对测配套项目施工安全管理工作。
（三）制定移交前安全运行管理措施。按照国家电网变电站安全运行管理规定，对每个运行站配备足够的运维人员和专职安全员，负责运行变电站安全管理工作。
二、加强技术管理，确保施工质量
变电站在移交给xxxx运维部门前，执行国家和国网有关规程、制度、标准、规定、导则、条例；技术图纸、指示图表及记录，适合xxxx国家电力公司现场生产需要；复核技术图纸，将差错、遗漏及时整改和消缺。
组织项目管理人员和施工单位开展再验收、再整改，边验收边整改工作。对每道工序严格履行验收程序，验收合格后方可进入下道工序。
三、加强风险管控，消灭隐患萌芽
1、对运行中的变电站，加强安全风险管控，制定安全运行措施方案；运维人员在值班过程中，严格值班制度和设备巡视检查制度，及时发现运行中的设备异常状况并及时消除。
2、对带电区域进行安全防护。带电设备根据xxxx电力公司要求进行设备编号，安全警示牌和安全围栏进行设置，执行项目部进行验收，对临近带电体作业实行双监护，达到安全要求方可施工作业。
3、对围墙施工中没有合拢的围墙进行封闭措施，对运行站，只留一个进出口，并建立出入登记制度，严格控制闲杂人员进入变电站。
四、树立安全亮点，做好安全教育
在项目建设安全管理中，总承包安质部在xxxx的带领下，严格执行安全管理规定，制定了对7个站进行全过程控制措施。从工期短、任务重到95%物资均从国内采购、储运；xxxx自始至终做到了“尊法守纪零事件，安全生产零事故”。
根据国家安全生产管理总局局长杨栋梁在2015年全国安全生产工作会议上的讲话，2015年安全生产五项重点工作。其中指出了以“加强安全法治、保障安全生产”为主题，组织开展好全国第14个“安全生产月”和“安全生产万里行”集中宣教活动。xxxx借2015年安全生产月的东风。在严把质量关的同时，加强安全质量规章制度学习。加强施工项目部技术人员及安全管理人员专业知识学习，开展安全质量教育培训活动。
五、运维培训和防范措施
1、由运维人员根据运维培训手册现场进行培训。
2、执行国家电网安全管理规定，运行期间严格执行安全工作规程。期间，要求xxxx运维人员服从中方运维管理和移交前的管理制度。
3、严格执行交接班制度，编制中方和xxxx人员值班表，执行24小时值班制，原则上一带一管理，边运行维护边教育培训。
4、执行国网变电站安全管理规定，设置巡视检查路线，定期巡视设备，夜间进行闭灯巡视。
5、建立运行维护应急指挥联系方式，变电站现场保持两套通讯方式。
6、监控机管理根据xxxx人员人机对话要求，现场进行修改；培训xxxx人员对监控机的操作和维护。
7、设备运行期间安全防护到位；运维人员应根据国网安全规程要求，提出增设安全措施方案和过渡计划。
8、对站内土建尾工施工，执行工作票制度，严禁无票施工。
9、做好站内消防工作，消防设施齐全完备，符合规定。
10、做好安防措施，运行期间加强站内保安工作，增加当地保安人员，确保无人为事件发生。
六、奖惩（移交后终止）
xxxxxxxx变电站安全管理奖惩办法。见附件一
二〇一五年六月九日
6附件一：
xxxxxxxx变电站安全管理奖惩办法
（试行）
一、奖惩目的
xxxxxxxx输变电项目已全面进入带电运行阶段，目前，变电站面临移交和培训，能否顺利移交。能否移交后xxxx当地值班员能否掌握新设备、新技术应用。能否处理一般的运维事件。对中方运维人员是一份沉重的担子。有效地激发运维人员的工作热情，更好地完成变电管理中各项工作，特制订本奖惩办法。
二、考核方式
由总承包项目部安质部牵头，组织xxxx、xxxx对所属各变电站日常工作，设备管理、业务技能培训等方面进行考核。执行互查方式，xxxx在总承包项目部安质部的组织下对xxxx进行检查，共40分，根据分数进行排名并奖惩。
三、奖惩细则
送变电所辖变电站在未移交前，将严格按照本考核要求落实到位。
一、安全管理方面：
1、在操作时严禁习惯性违章，严格按照要求使用相应的绝缘工器具，凡未按要求使用的一经发现扣5分。
2、各站工器具在移交前应符合安全使用周期，并及时校验工器
7具。未按周期校验或校验后标签未及时更换的一经发现扣5分。
3、xxxx国家电力公司不对设备增设防误闭锁装置，中方运维值班人员必须时刻保持清醒的头脑，每项操作必须双人监护，双人都同意操作后方可进行。关键操作由中方运维人员执行。未按照该条执行的扣10分；造成责任事件将追究当事人责任。
4、对总承包项目部安质部下发的安全保卫工作要求执行不到位的，检查中发现一次扣3分。
二、运行管理方面：
1、变电运行值班期间，确保运行人员24小时在岗，总承包项目部安质部牵头对变电站运行值班情况进行查岗，并对查岗情况统计汇总，防止运维值班人员值班期间脱岗现象。
凡一个站内运维个人累计脱岗2次的，个人写出书面检查，对变电站所辖管理单位目标考核扣3分；凡一个站内运维个人累计脱岗达3次的，扣6分；送变电项目经理做出书面检查并扣10分。
2、值班期间运维人员睡觉的（正常休息时间除外）一经发现一律通报。
3、运维人员值班期间一律按要求穿工作服，未按要求穿工作服，发现一次一律通报。（无工作服、胸卡的暂除外）
三、业务培训方面：
由中方运维人员对xxxx值班员进行培训测试，由总承包项目部安质部及相关部门监督并认可。
四、设备、记录管理方面：
1、各站严格按照规程规定要求对站内设备进行巡视，巡视不到位，未按要求巡视，检查中发现一次扣8分并进行通报。
2、操作票、工作票执行情况由总承包项目部安全质量部专门进行检查，检查问题按目标考核所列项目扣除相应分数。
3、运行日志按时抄写，杜绝漏抄、估抄、补差现象发生。
五、站内卫生、站容站貌方面：
站内卫生每日应保持整洁，特别是值班室卫生每日必须进行打扫，检查中发现卫生脏、乱、差的一律进行通报批评；对卫生保持较好的站进行通报表扬。
交接班前应按要求对设备区卫生进行打扫。
六，其他方面：
1、奖惩分数将根据比例由总承包项目部安质部报批相关领导批准后执行。
2、根据移交前的运维状况和培训质量，总承包项目部将对中方运维人员及所辖管理单位进行表彰和奖励。
3、本办法变电站移交后终止。
总承包项目部安质部二〇一五年六月九日
第二篇：移动变电站送电试运行安全措施（模版）移动变电站送电试运行安全措施（通用）
编制：
审核：
主管副区长：
主管区长：
李伟忠
机电区电修车间
2011年1月1日
移动变电站送电试运行安全措施
为了使检修完成的移动变电站能够顺利的进行空载送电试验，保证我矿供电线路安全运行以及职工的人身安全；保证正常生产，特制定安全措施如下：
一、人员组成及分工
现场安全负责人：郭锦平王丽军
现场技术负责人：李伟忠
送电、试验操作人员：《见参与移动变电站送电试验人员签字表》
二、安全措施：
1、进行移动变电站空载送电试验的所有人员要精神饱满，上岗前严禁喝酒。
2、试验操作人员在接线前必须熟悉本安全措施并在《参与移动变电站送电试验人员签字表》上签字。
3、移动变电站首次送电及通电过程中必须所有安全责任人、技术负责人各一人在场，直到送电试验结束方可离开。
4、送电操作人员必须熟悉车间临时配电点的高压供电系统、佩戴高压绝缘手套、穿电工专用高压绝缘鞋，对该供电系统不熟悉、不佩戴必要劳保用品者严禁进行移动变电站的空载送电试验。
5、进行移动变电站的空载送电试验的操作人员必须持证上岗，并听从安全责任人的指挥。
6、准备试验的移动变电站必须进行过绝缘耐压试验，且电气绝缘必须符合规定值，未进行耐压试验、电气绝缘不符合的移动变电站严禁进行高
压送电试验。
7、进行移动变电站的空载送电试验必须从临时配电点的2X高压真空配电装置上接线。
8、接线顺序。先接移动变电站高压电源侧，后接高压真空配电装置负荷侧。
9、接线时移动变电站高压电源电缆必须穿入喇叭嘴进入接线腔，先将电缆地线可靠接地后，再将三相电源在对应的接线柱上压紧。
10、打开与高压真空配电装置相连接的高压电缆连接器的保护盖板前，必须确认高压真空配电装置的断路器处于断开状态，并将高压真空配电装置的隔离开关拉开并进行闭锁，悬挂“有人工作，严禁送电”的警示牌。
11、打开高压电缆连接器的保护盖板，进行高压电缆连接，并用螺栓将电缆连接器紧固。
12、送电前由安全负责人和技术负责人对移动变电站的高压头、低压头、主变高压侧电源接线及高压电缆连接器的连接处进行外观检查，经确认符合送电条件后方可摘下警示牌。
13、送电前必须在被试验的移动变电站周围设立围栏，并悬挂醒目的“高压危险，禁止入内”警示标志，防止闲杂人员误入造成事故。
14、必须对周围环境进行检查，对危及人身安全的因素，必须采取预防措施，严禁与实验无关的人员进入试验区域。
15、送电试验前，根据设备容量大小，对高爆开关进行相应的保护整定。如遇较大容量（如1600kva、3150kva等）的移动变电站进行送电试验时必须事先联系试验中心相关人员对变电所、临时配电点的过流保护进
行相应的调整。同时现场安全负责人应与地面6kv变电所取得联系，防止出现在送电瞬间因电流过大导致6kv变电所跳闸事故。万一出现送电瞬间导致6kv变电所跳闸事故时，安全负责人应迅速与6kv变电所取得联系说明情况，并根据具体情况决定是否需要重新送电。
16、移动变电站送电试验自始至终必须有两人或两人以上共同完成，停、送电时操作人员必须按照《机修厂高、低压停送电操作规程》、《车间临时变电点停送电安全操作规程》中的相关规定严格操作。
17、试验完成后，先将高压真空配电装置的断路器断开，隔离开关拉开并闭锁，悬挂“有人工作，严禁送电”的警示牌；再按照停电、验电、放电的顺序做完后，断开高压电缆连接器并恢复其保护盖板；最后在确认无安全隐患时才开摘下警示牌，恢复临时配电点防护栅栏。
18、拆除移动变电站高压侧电源电缆，拆完电缆后，将电缆盘好后放在指定的位置。
19、恢复被试验的移动变电站，使其完好。
20、拆除移动变电站周围设置的安全防护栏。
21、其他未尽事宜，参照《煤矿安全规程》的有关规定执行。
2009年10月20日
第三篇：嘉园变电站启动试运行方案110kv嘉园电站启动试运行方案
一、工程概况
1、新建110kv嘉园变电站工程由桂林供电局作为项目代业主，由广西丰源电力勘察设计有限责任公司设计，土建、电气、通信部分由桂林漓昇电力建设有限责任公司负责施工，由广西正远电力工程建设监理有限责任公司监理。本次试运行包括嘉园站所有电气
一、二次设备。
2、电气主接线。110kv采用内桥接线，10kv为单母线分段形式。
3、变压器。1台50mva变压器，电压等级为110/10kv。
4、110kv配电装置。飞嘉线113间隔、飞嘉侯线间隔、桥100间隔、1号主变1014间隔、i段母线、ii段母线。
5、10kv配电装置（共18面固定开关柜）：1号主变901开关柜，Ⅰ段母线pt0951柜，备用9001隔离柜，备用9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关柜、电容器Ⅰ930开关柜，电容器Ⅱ950开关柜，1号站用变910开关柜。
6、无功补偿。10kv装设2组容量分别为4200kvar和6000kvar户外并联补偿电容器。
7、站用变及消弧线圈。1台1100/160kva接地变压器，电压等级为10kv/400v。
8、本期工程的二次部分安装了监控系统为深圳南瑞公司产品，采用计算机监控模式。110kv线路不设线路保护；110kv主变安装深圳南瑞公司生产的isa387ga型差动保护、isa388g型高、低后备保护、isa361g型本体保护、isa341ga型测控保护；10kv出线线路每回安装1套isa351g型电流保护，两组电容器组均安装isa359gd型电容器保护。直流系统为许继电源有限公司的直流产品。10kv出线安装了上海思源消弧线圈系统。低频低压装置采用南瑞稳定技术公司ufv-200a型频率电压紧急控制装置
二、启动试运行风险分析及控制措施
风险分析：在投运过程中，如果出现设备故障或电网故障，存在飞虎站110kv母线失压的风险
控制措施。方式将安排腾空飞虎站110kvi段母线。
三、试运行前的准备工作
1、运行单位准备好操作用品、用具，消防器材配备齐全并到位，本次运行设备印制好编号。
2、所有启动试运行范围内的设备均按有关施工及验收规程、规定的要求进行安装调试，且经启动验收委员会工程验收组验收合格，并向启动验收委员会呈交验收结果报告，启动验收委员会认可已具备试运行条件。110kv嘉园变电站启动试运行方案编号：
3、变电站与桂林地调的通信开通，启动试运行设备的远动信息能正确传送到桂林地调。
4、启动试运行范围内的设备图纸及厂家资料齐全，有关图纸资料报送桂林地调。
5、启动试运行范围内的设备现场运行规程编写审批完成，并报公司生产技术部、安监部备案。
6、施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报桂林地调备案。
7、与启动试运行设备相关的厂家代表已经到位。
8、2号站用变高压侧接入外来电源，已带电正常运行。
四、启动试运行范围
1.嘉园站（主变）：1号主变压器；
2.嘉园站（110kv部分）：110kv飞嘉侯线1143间隔，110kv飞嘉线113间隔，110kvⅠ段母线、Ⅱ段母线，110kv桥100间隔，1号主变1014间隔；
3.嘉园站（10kv部分）：1号主变901开关柜，Ⅰ段母线pt0951柜，10kvⅠ段母线，备用9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关柜，电容器Ⅰ930开关柜，电容器Ⅱ950开关柜，1号站用变910开关柜，备用9001隔离柜；
4.嘉园站：全站二次设备；
五、启动试运行的项目
1.飞虎站110kv飞嘉侯线1141刀闸、110kv飞嘉线1151刀闸充电试运行
2.飞虎站110kv飞嘉侯线114开关对110kv飞嘉侯线、嘉园站110kv飞嘉侯线线路pt及110kvⅡ段母线充电试运行
3.飞虎站110kv飞嘉线115开关对110kv飞嘉线、嘉园站110kv飞嘉线线路pt充电试运行
4.嘉园站110kv桥100开关及110kvi段母线充电试运行、进行110kv侧核相及并列切换运行试验
5.嘉园站1号主变充电试运行；
6.嘉园站10kvⅠ段母线及10kvⅠ段母线pt0951开关柜充电试运行；
7.嘉园站1号主变高压侧、低压侧带负荷判方向试验；
8.嘉园站110kv进线备自投试验；
9.嘉园站1号站用变及消弧线圈受电，进行400v备投试验；
10.嘉园站10kv各备用间隔充电试运行。
1110kv嘉园变电站启动试运行方案编号：
六、启动试运行时间安排
计划2011年月日～月日
七、启动试运行指挥成员名单和电话启动试运行指挥组组长：启动试运行指挥组副组长：
八、启动试运行应具备的条件
1.新启动试运行的变电站与广西中调、桂林地调之间的通信能满足调度运行要求，启动试运行设备相关的远动信息能正常传送到广西中调和桂林地调。
2.所有启动试运行范围的继电保护装置调试完毕并已按调度下达的定值单整定正确并经运行值班人员签字验收
3.所有现场有关本次启动试运行设备的基建工作完工，已验收合格，并且临时安全措施拆除，与带电设备之间的隔离措施已做好，所有施工人员已全部撤离施工现场，现场具备送电条件。
4.运行单位就启动试运行设备已向广西中调和桂林地调报启动试运行申请。
5.启动试运行开始前，参加启动试运行有关人员应熟悉厂站设备、启动试运行方案及相关的运行规程规定。与启动试运行有关的运行维护单位应根据启动验收委员会批准的启动试运行方案，提前准备好操作票。
6.110kv嘉园站。确认飞嘉线113间隔线路pt与线路电缆已经接好。
7.110kv嘉园站。确认飞嘉侯线114间隔线路pt与线路电缆已经接好。
九、启动试运行前系统运行方式要求、调度操作配合（在启动试运行前完成）
线路。检查110kv飞嘉线、110kv飞嘉侯线在冷备用状态。
飞虎站（腾空飞虎站110kv1号母线，为投运做准备。由地调值班调度员下令飞虎站值班员操作）：
1.检查飞虎站110kv母联100开关在运行状态；
2.检查飞虎站备用118开关在冷备用；
3.检查飞虎站备用117开关在冷备用；
4.检查飞虎站110kv苏虎麻百线113开关运行在110kv2号母线；
5.将飞虎站220kv1号主变101开关、110kv飞福线116开关由110kv1号母线倒至110kv2号母线运行
2110kv嘉园变电站启动试运行方案编号：
6.断开飞虎站110kv母联100开关；
7.操作完毕，汇报启动试运行指挥组。嘉园站。
将嘉园站1号主变有载调压的档位置于1档；
十、启动前现场准备和设备检查
由启动试运指挥组长下令，现场值班人员和试运行人员按试运行方案操作，并采取措施保证进行了检查和做了准备工作的设备不再人为改变，启动前完成。测量线路绝缘、核相飞嘉线：
1.线路施工单位进行110kv飞嘉线线路绝缘及相关参数测量，合格后向试运行指挥组汇报。
飞嘉侯线：
2.线路施工单位进行110kv飞嘉侯线线路绝缘及相关参数测量，合格后向试运行指挥组汇报。
一次设备检查及准备
飞虎站（由地调值班调度员下令变电站值班员操作）
1.检查飞虎站110kv飞嘉线1
15、飞嘉侯线114开关均在断开位置；
2.检查飞虎站11
51、11
52、11
53、11
41、11
42、1143刀闸均在断开位置；
3.检查飞虎站11
517、11
537、11
538、11
417、11
437、11438地刀均在断开位置；侯寨站（由地调值班调度员下令变电站值班员操作）4.检查侯寨站110kv飞嘉侯线173开关在断开位置；
5.检查侯寨站17
31、17
32、17
33、1735刀闸均在断开位置；
6.检查侯寨站17
318、173
38、17337地刀均在断开位置；
嘉园站（由启动试运行组组长下令变电站值班员，操作完后汇报调度员）
7.检查嘉园站1
13、100、90
1、930、950、9
10、9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关均在断开位置；
8.检查嘉园站11
31、11
33、10
14、100
1、100
2、11
43、10
10、09
51、900
1、930
3、950
3、9100刀闸均在断开位置；
9.检查嘉园站90
1、09
51、930、950、9
10、9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、9
53、9001手车均在试验位置；
3110kv嘉园变电站启动试运行方案编号：
10.检查嘉园站11
317、113
37、113
38、101
48、100
17、100
27、11
437、11
438、930
38、950
38、930
8、950
8、910
8、91
18、91
28、91
38、91
48、91
58、916
8、917
8、918
8、919
8、9
518、9
528、9
538、90018地刀均断开位置；所有间隔无异物、无接地线；
11.检查确认嘉园站所有10kv备用开关柜线路均未接入。二次设备检查及准备
飞虎站（由地调值班调度员下令变电站值班员操作）
12.投入飞虎站110kv飞嘉侯线114开关的保护电源、测控电源、控制电源、保护交流电压空开、测控交流电压空开、电机电源等电源；
13.按正常方式投入飞虎站110kv飞嘉侯线114开关保护连接片；
14.按地调下达的编号为2011286定值单对飞虎站110kv飞嘉侯线114开关保护进行整定；将飞虎站110kv飞嘉侯线114开关保护切至“退方向充电定值区”。该项工作在启动试运行前完成；
15.退出飞虎站110kv飞嘉侯线114开关的重合闸；
16.投入飞虎站110kv母线保护出口跳110kv飞嘉侯线114开关连接片；
17.投入飞虎站110kv飞嘉线115开关的保护电源、测控电源、控制电源、保护交流电压空开、测控交流电压空开、电机电源等电源；
18.按正常方式投入飞虎站110kv飞嘉线115开关保护连接片；
19.按地调下达的编号为2011276定值单对飞虎站110kv飞嘉线115开关保护进行整定；将飞虎站110kv飞嘉线115开关保护切至“退方向充电定值区”。该项工作在启动试运行前完成；
20.退出飞虎站110kv飞嘉线115开关的重合闸；
21.投入飞虎站110kv母线保护出口跳110kv飞嘉线115开关连接片；
110kv嘉园站（由启动试运行组组长下令变电站值班员操作，操作完后汇报调度员）22.分别投入嘉园站110kv飞嘉线113间隔、110kv桥100开关柜、110kv飞嘉侯线1143间隔、1号主变1014间隔、1号主变低压侧901开关柜、1号主变本体及其附属设备的保护电源、测控电源、控制电源、保护交流电压空开、测控交流电压空开、电机电源等电源；投入有载调压电源；
23.按地调下达的编号为2011264的定值单投入嘉园站110kv1号主变全部保护；1号主变重瓦斯、有载调压重瓦斯投跳闸，轻瓦斯投信号，压力释放投信号、油压速动投信号、温度超高投信号、油位异常投信号；按地调下达的编号为2011386的定值单对1号主变保护
4110kv嘉园变电站启动试运行方案编号：
进行定值整定并另存至临时充电定值区，并将嘉园站1号主变定值切至本临时充电定值区。该项工作在启动试运行前完成；
24.分别投入嘉园站10kv备用9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关柜、10kv1号站变910开关柜、10kv电容器Ⅰ930开关柜、10kv电容器Ⅱ950开关柜、10kvⅠ段母线pt0951开关柜、10kv备用9001隔离柜的保护电源、测控电源、控制电源、保护交流电压空气、测控交流电压空开、电机电源等电源；
25.按正常方式投入嘉园站10kv备用9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关保护相关连接片；
26.按定值单2011268分别投入嘉园站10kv备用9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关保护；
27.退出嘉园站10kv备用9
11、9
12、9
13、9
14、9
15、9
16、9
17、9
18、9
19、9
51、9
52、953开关的重合闸；
28.按正常方式投入嘉园站10kv1号站变910保护相关连接片；
29.按定值单2011267投入嘉园站10kv1号站变910开关保护；
30.按正常方式投入嘉园站10kv电容器Ⅰ930、10kv电容器Ⅱ950测控相关连接片；
31.按定值单201126
5、2011266分别投入嘉园站10kv电容器Ⅰ930、10kv电容器Ⅱ950开关保护；
32.小电流选线系统：投入嘉园站消弧线圈自动控制系统保护电源、风机电源等；
33.频率紧急控制系统。投入嘉园站低频低压减载装置电源。
注意：启动试运行前操作配合工作完成后，要采取措施保证启动试运行设备的状态不改变十
一、启动试运行步骤
飞虎站110kv飞嘉侯线1141刀闸、110kv飞嘉线1151刀闸充电试运行34.地调下令：合上飞虎站110kv飞嘉侯线11
41、110kv飞嘉线1151刀闸；
35.地调下令：合上飞虎站110kv母联100开关，对220kv飞虎站：110kv1号母线、110kv飞嘉侯线1141刀闸、110kv飞嘉线1151刀闸充电；
飞虎站110kv飞嘉侯线114开关对110kv飞嘉侯线、嘉园站110kv飞嘉侯线线路pt及110kvⅡ段母线充电试运行
36.地调下令：检查飞虎站110kv飞嘉侯线1141刀闸合上；
37.地调下令：合上飞虎站110kv飞嘉线1143刀闸；
38.地调下令：合上飞虎站110kv飞嘉侯线114开关，对110kv飞嘉侯线线路充电2次，
5110kv嘉园变电站启动试运行方案编号：
每次充电5分钟，第1次充电的同时在飞虎站测量110kv飞嘉侯线线路pt的二次电压，正常后合上飞虎站的110kv飞嘉侯线线路pt的二次空气开关，并在飞虎站主控室进行110kv飞嘉侯线线路pt二次电压测量后与110kv2号母线pt二次电压核相；在嘉园站测量110kv飞嘉侯线线路pt的二次电压、相序及开口三角不平衡电压，正常后合上嘉园站的110kv飞嘉侯线线路pt的二次空气开关，并在嘉园站主控室进行110kv飞嘉侯线路pt二次电压、相序及开口三角不平衡电压测量，正确后将测量结果汇报启动试运行指挥组。第2次充电结束后，断开飞虎站110kv飞嘉侯线114开关；
39.启动试运行组长下令：合上嘉园站110kv飞嘉侯线1143刀闸；
40.启动试运行组长下令：合上嘉园站110kv桥1002刀闸；
41.地调下令。合上飞虎站110kv飞嘉侯线114开关，对110kv飞嘉侯线线路进行第3次充电，同时对嘉园站110kv飞嘉侯线1143刀闸、110kv桥1002刀闸及110kvⅡ段母线充电。线路充电正常后不再断开飞虎站110kv飞嘉侯线114开关；
飞虎站110kv飞嘉线115开关对110kv飞嘉线、嘉园站110kv飞嘉线线路pt充电试运行42.地调下令：检查飞虎站110kv飞嘉线1151刀闸合上；43.地调下令：合上飞虎站110kv飞嘉线1153刀闸；
44.地调下令：合上飞虎站110kv飞嘉线115开关，对110kv飞嘉线线路充电2次，每次间隔5分钟，第1次充电的同时在220kv飞虎站测量110kv飞嘉线线路pt的二次电压，正常后合上飞虎站110kv飞嘉线线路pt的二次空气开关，并在飞虎站主控室进行110kv飞嘉线线路pt二次电压测量后与110kv2号母线pt二次电压核相；在嘉园站测量110kv飞嘉线线路pt的二次电压、相序及开口三角不平衡电压，正常后合上110kv嘉园站的110kv飞嘉线线路pt的二次空气开关，并在110kv嘉园站主控室进行110kv飞嘉线线路pt二次电压、相序及开口三角不平衡电压测量，用110kv飞嘉侯线线路pt二次电压与110kv飞嘉线线路pt二次电压核相，正确后将测量结果汇报启动试运行指挥组，第2次充电正常后断开飞虎站110kv飞嘉线115开关；
45.启动试运行组长下令：合上嘉园站110kv飞嘉线11
31、1133刀闸；
46.地调下令。合上飞虎站110kv飞嘉线115开关，对110kv飞嘉线线路进行第3次充电，同时对嘉园站110kv飞虎线1133刀闸充电。线路充电正常后不再断开飞虎站110kv飞嘉线115开关；
嘉园站110kv桥100开关及110kvi段母线充电试运、进行110kv侧核相及并列切换运行试验
6110kv嘉园变电站启动试运行方案编号：
47.启动试运行组长下令：嘉园站110kv桥开关测控、备自投及电压切换柜将“1lp1桥开关备自投投退”压板“1lp2进线备自投投退”压板置于“退出”位置，备自投装置上的“充电”指示显示未充电，检查装置显示正确；
48.启动试运行组长下令：合上嘉园站110kv桥1001刀闸；
49.启动试运行组长下令：合上嘉园站110kv飞嘉线113开关，对110kv桥1001刀闸及110kvi段母线充电；
50.地调下令：断开飞虎站110kv飞嘉侯线114开关；
51.启动试运行组长下令：合上嘉园站110kv桥100开关，在110kv嘉园站主控室进行110kv飞嘉侯线线路pt二次电压、相序及开口三角不平衡电压测量，用110kv飞嘉线线路pt二次电压与110kv飞嘉侯线线路pt二次电压核相，正确后将测量结果汇报启动试运行指挥组；
52.启动试运行组长下令：在嘉园站110kv桥开关测控、备自投及电压切换柜将“2bk110kv电压并列/远控把手”切至“并列”，对110kv飞嘉线线路pt二次与110kv飞嘉侯线线路pt二次电压回路进行并列切换试验，试验结束正确后将结果汇报启动试运行指挥组；53.启动试运行组长下令：断开嘉园站110kv桥100开关；54.地调下令：合上飞虎站110kv飞嘉侯线114开关；嘉园站1号主变充电试运行
55.启动试运行组长下令：断开嘉园站110kv飞嘉线113开关；56.启动试运行组长下令：检查嘉园站1号主变的档位在1档；
57.启动试运行组长下令：合上嘉园站1号主变中性点1010中性点刀闸；58.启动试运行组长下令：无压下合上嘉园
