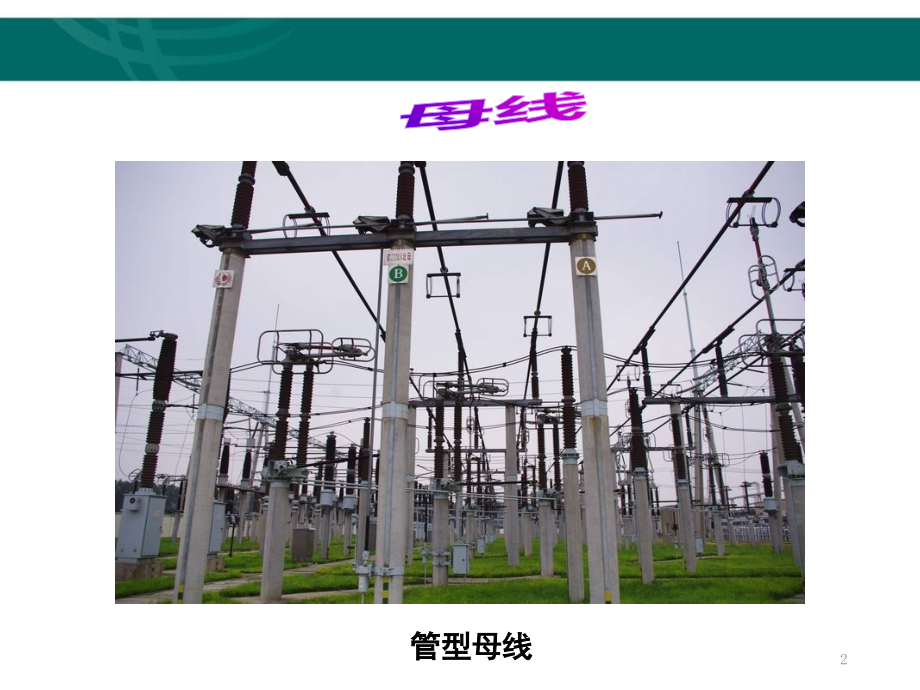

*,*,*,*,母线：在变电站的各级电压配电装置中，将变压器、互感器、进出线等大型电气设备与各种电器装置连接的导线。,母线的作用：,汇集、分配和传送电能,母线包括：一次设备部分的主母线和设备连接线、站用电部分的交流母线、直流系统的直流母线、二次部分的小母线等。,一、母线的作用,1,管型母线,母线,2,悬挂式,管型,母线,母线,3,支撑型管母,母线,4,5,双母线接线方式,线路1,线路2,母联,线路3,I母,II母,1,1,1,2,2,2,3,3,3,Q3,Q2,Q1,优点：,缺点：,6,1.,按母线的所用材料分类,（,1,）铜母线,铜具有导电率高、机械强度高、耐腐蚀等优点，是很好的导电材料。但铜的贮藏量少，在其它工业中用途很广，因此在电力工业中应尽量以铝代铜，除在特殊技术上要求必须用铜线外，一般应采用铝母线。,(20,时的电阻率,1.75 10-8),（,2,）铝母线,铝的导电率仅次于铜，且质轻、价廉、产量高，。而且一般情况下，用铝母线比用铜母线经济，因此，目前我国广泛采用铝母线。,(2.8310-8),二、母线的分类及特点,7,（3）钢母线,钢的电阻率比铜大（比铜大6-8 倍），用于交流时，有很强的集肤效应,优点：机械强度高和价廉。,适用于：高压小容量回路（如电压互感器）和电流在200A以下的低压回路和直流电路以及接地装置中,二、母线的分类及特点,8,三、母线的截面形状分类,2.按母线的截面形状分类,（1）矩形截面母线,在35k V 及以下的户内配电装置中，一般都采用,矩形截面母线。矩形截面母线与相同截面积的圆,形母线相比，散热条件好，冷却条件好、集肤效,应较小。,为了增强散热条件和减小集肤效应的影响，宜采用厚度较小的矩形母线。,9,三、母线的截面形状分类,（2）圆形截面母线,用在35kV及以上的户外配电装置中以防止发生电晕,10,（,3,）槽形截面母线,散热条件好，集肤效应小，安装简单，,连接方便。当每相需用三条以上的矩形母线,时，一般采用槽形母线,.,常用在,35kV,及以下，,持续工作 电流在,4000,8000A,的配电装置中。,三、母线的截面形状分类,11,（4）管形截面母线,常用在110kV及以上，持续工作电流,在8000A以上的配电装置中。优点：集,肤效应小，电晕放电电压高，机械强度,高，散热条件好。,三、母线的截面形状分类,12,（5）绞线圆形软母线,钢芯铝绞线由多股铝线绕在单股或多股钢线的外层构成，一般用于35kV及以上屋外配电装置中,三、母线的截面形状分类,13,四、母线的着色,为了方便识别相序、防锈蚀和增加美观、散热能力，硬母线安装后应该进行着色,（1）三相交流母线：,U相,黄色,，V相,绿色,，W相,红色,（2）直流母线：,正极褐色，负极蓝色,（3）中性线不接地者,紫色，,接地者,紫色（带黑色横条）,14,1.,单母线接线,五、母线接线的形式,变压器,出线,1,出线,2,出线,3,出线,4,优点：简单清晰、设备少、投资少，运行操作方便，有利于扩建。,缺点：可靠性和灵活性较差，母线或母线隔离开关故障或检修时，必须断开母线上所接的电源，与之相接的所有的电力装置，在整个检修期间均需停止工作。,15,2.,单母线分段接线,#2,变压器,出线,2,分段,炼铁,2,出线,4,#1,变压器,炼铁,1,故障,可以提高供电可靠性和灵活性。对重要用户可以从不同段引出两回馈线，由两个电源供电。两组母线可以并列或分列运行。分段的数目，取决于电源数量和容量，通常以,2-3,段为宜。,五、母线接线的形式,16,3.,双母线接线,每回路都经过一台断路器和两组母线隔离开关分别与两组母线连接，正常运行时，其中一组隔离开关合上，另一组隔离开关断开，母线之间通过母联断路器连接,五、母线接线的形式,17,#2,变压器,出线,2,电容器,出线,3,出线,4,#1,变压器,出线,1,二母线,一母线,母联,五、母线接线的形式,18,双母线带旁路母线的接线,五、母线接线的形式,19,带旁路母线的接线,接线方式：双母带旁路、单母带旁路。,优点：提高了供电可靠性。通过旁路母线和旁路断路器可以代出线断路器及其保护运行。,缺点：增加了设备及占地面积；倒闸操作复杂，保护及二次接线复杂。,应用：广泛应用于,220kV,系统、,110KV,系统。,五、母线接线的形式,20,4,、3/2断路器接线,任何一组母线或一台断路器检修，都不会影响线路运行,L1,L2,M,L4,L3,M,五、母线接线的形式,21,5、内桥接线,内桥接线适用：,长线路,故障可能性大,变压器不需经常切换的地方,五、母线接线的形式,22,外桥接线适用：,线路短,故障机率少,需要传送穿越功率,变压器操作次数多的地方,6,、外桥接线,五、母线接线的形式,23,1.,母线故障的类型,六、母线的故障,24,母线绝缘子和断路器套管因表面污秽而导致的闪络,装设在母线上的电压互感器及母线与断路器,之间的电流互感器发生故障,倒闸操作时引起断路器或隔离开关的支持绝,缘子损坏,由于运行人员的误操作，如带负荷拉刀闸造成,弧光短路,母线故障的原因,六、母线的故障,25,七、正常巡视的检查项目,瓷瓶和穿墙套管是否清洁和完整，有无裂缝及放电声,母线有无断股、松股、表面过热现象,所有线夹是否牢固，有无过热现象,母线及瓷瓶金具上有无悬挂杂物,大风天气应检查导线摇摆情况，夜间应检查导线及绝缘放电和闪络现象,26,
