土建常用材料见证试验取样办法.doc

土建常用材料见证试验取样办法

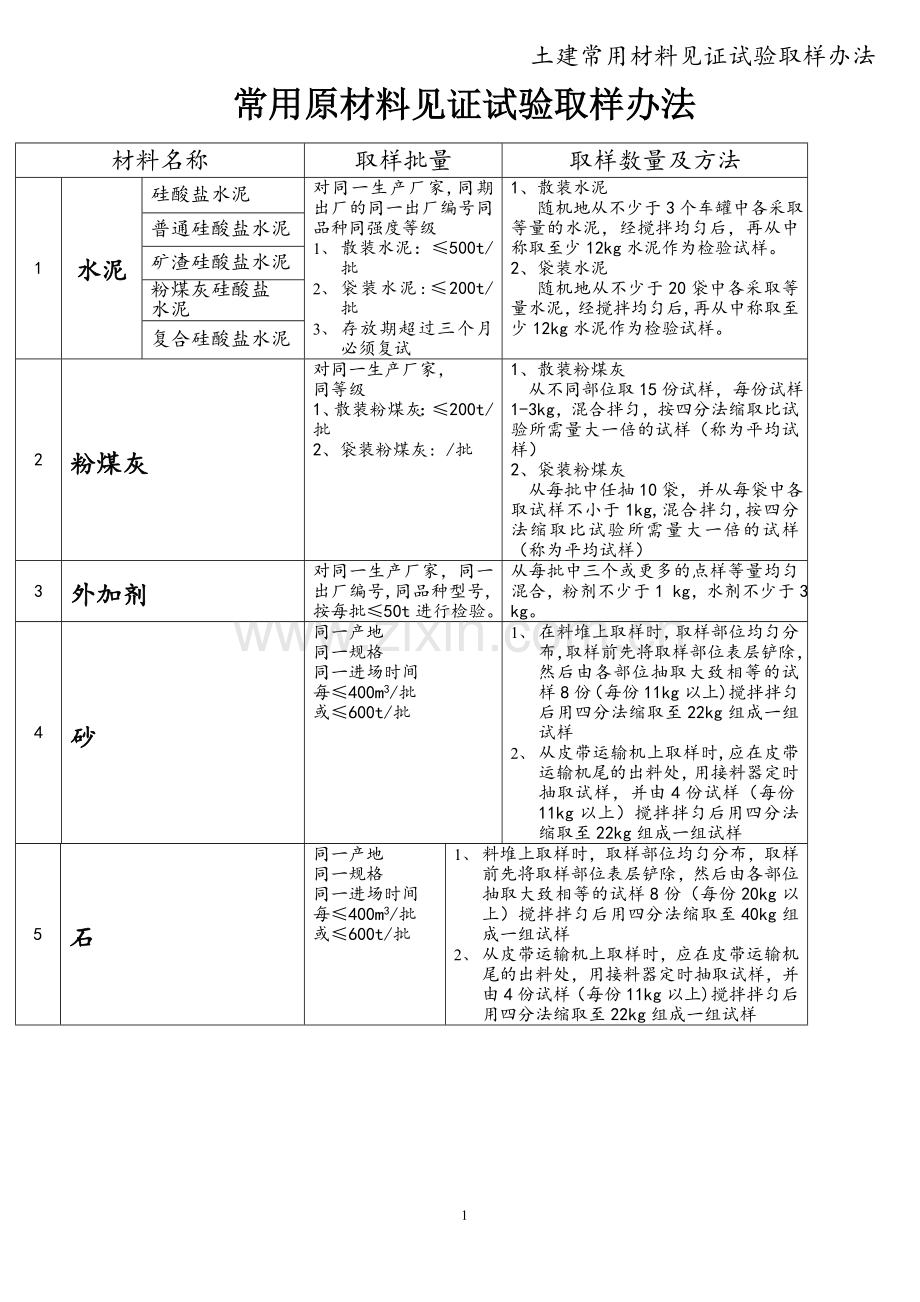

常用原材料见证试验取样办法
材料名称
取样批量
取样数量及方法
1
水泥
硅酸盐水泥
对同一生产厂家,同期出厂的同一出厂编号同品种同强度等级
1、 散装水泥：≤500t/批
2、 袋装水泥:≤200t/批
3、 存放期超过三个月必须复试
1、散装水泥
随机地从不少于3个车罐中各采取等量的水泥，经搅拌均匀后，再从中称取至少12kg水泥作为检验试样。
2、袋装水泥
随机地从不少于20袋中各采取等量水泥，经搅拌均匀后,再从中称取至少12kg水泥作为检验试样。
普通硅酸盐水泥
矿渣硅酸盐水泥
粉煤灰硅酸盐
水泥
复合硅酸盐水泥
2
粉煤灰
对同一生产厂家，
同等级
1、散装粉煤灰：≤200t/批
2、袋装粉煤灰: /批
1、散装粉煤灰
从不同部位取15份试样，每份试样1-3kg，混合拌匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）
2、袋装粉煤灰
从每批中任抽10袋，并从每袋中各取试样不小于1kg,混合拌匀,按四分法缩取比试验所需量大一倍的试样（称为平均试样）
3
外加剂
对同一生产厂家，同一出厂编号,同品种型号,按每批≤50t进行检验。
从每批中三个或更多的点样等量均匀混合，粉剂不少于1 kg，水剂不少于3 kg。
4
砂
同一产地
同一规格
同一进场时间
每≤400m3/批
或≤600t/批
1、 在料堆上取样时，取样部位均匀分布，取样前先将取样部位表层铲除，然后由各部位抽取大致相等的试样8份（每份11kg以上)搅拌拌匀后用四分法缩取至22kg组成一组试样
2、 从皮带运输机上取样时,应在皮带运输机尾的出料处，用接料器定时抽取试样，并由4份试样（每份11kg以上）搅拌拌匀后用四分法缩取至22kg组成一组试样
5
石
同一产地
同一规格
同一进场时间
每≤400m3/批
或≤600t/批
1、 料堆上取样时，取样部位均匀分布，取样前先将取样部位表层铲除，然后由各部位抽取大致相等的试样8份（每份20kg以上）搅拌拌匀后用四分法缩取至40kg组成一组试样
2、 从皮带运输机上取样时，应在皮带运输机尾的出料处，用接料器定时抽取试样，并由4份试样（每份11kg以上)搅拌拌匀后用四分法缩取至22kg组成一组试样

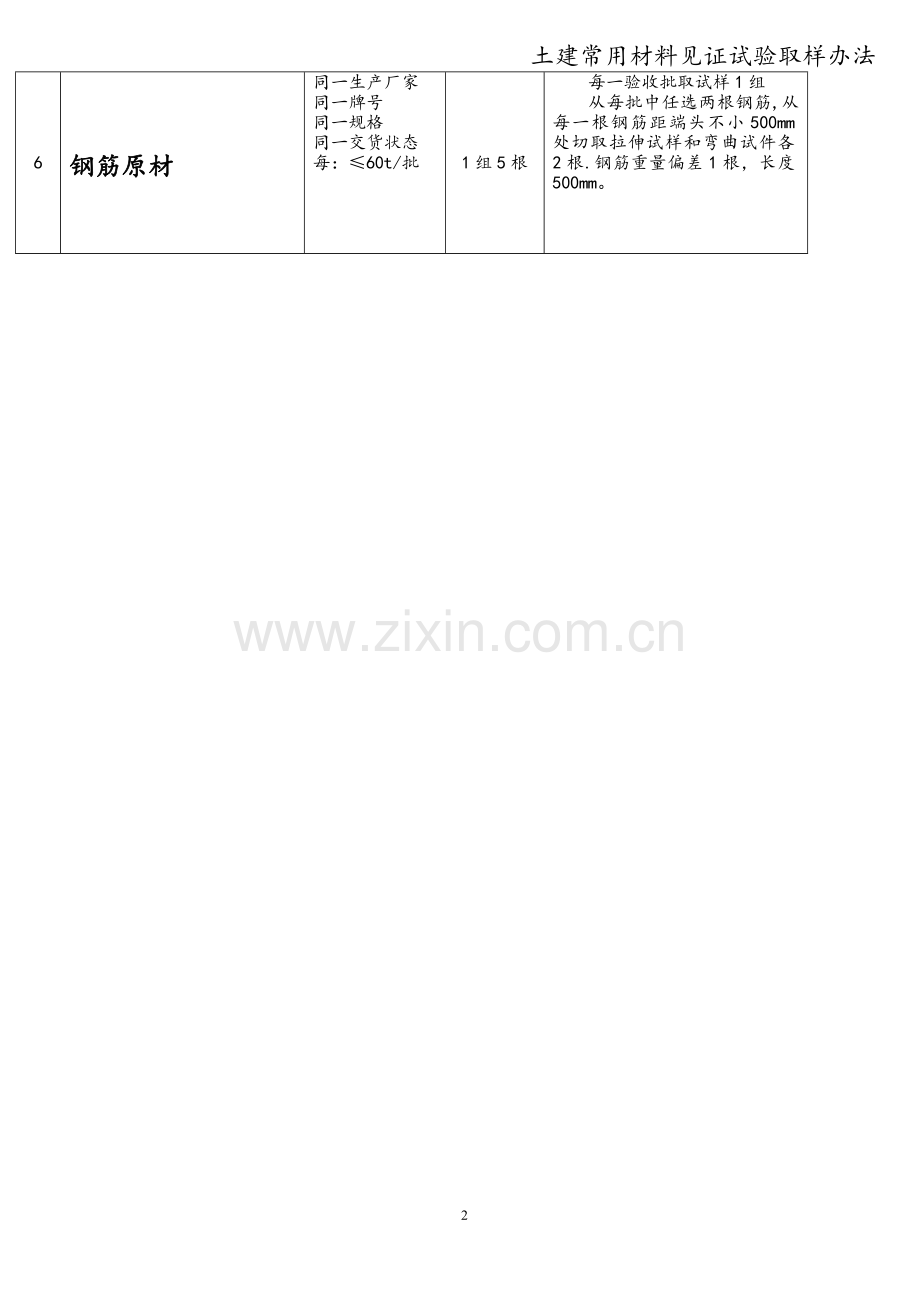

6
钢筋原材
同一生产厂家
同一牌号
同一规格
同一交货状态
每：≤60t/批
1组5根
每一验收批取试样1组
从每批中任选两根钢筋,从每一根钢筋距端头不小500mm处切取拉伸试样和弯曲试件各2根.钢筋重量偏差1根，长度500mm。

11

材料名称
取样批量
取样数量及方法
7
盘条钢筋
同一生产厂家
同一牌号
同一规格
同一交货状态
每：≤60t/批
拉
伸
1
个
弯曲
2个

每一验收批取试样1组。
从每炉盘条中取拉伸试样一个,弯曲试样二个，试样从每盘条距端头不小于500mm处切取。
8
冷拉钢筋
应按批检查和验收，每批由同一级别、同一直径的冷拉钢筋组成
每：≤60t/批
拉
伸
1
个

弯曲
2个

每一验收批取试样1组
按规定试件应从任意两根分别切取,即在每根钢筋上切取1个拉伸试件，1个弯曲试件
每验收批的钢筋表面不得有裂纹和局部缩颈，当用作预应力筋时，应逐根检查。
9
钢绞线
同一生产厂家
同一牌号
同一规格
同一交货状态
每:≤60t/批
不足三盘每盘各抽取1根。
拉
伸
3
个

可按批抽样检验。每批任取3盘，每盘各截取1个600mm长试样，分别作拉力试验。
每盘取样时各截取1个600mm长试样,分别作拉力试验.
10
冷轧带肋钢筋
同一规格20t为一批量，主要用在板筋，可以每一楼层作为检验批。
在同一批钢筋中随机抽取，去掉900mm的端头，截取三根试件,一根作拉伸试验，二根作冷弯试验。
11
冷轧扭钢筋
同一规格10t为一批量，主要用在板筋，可以每一楼层作为检验批。
在同一批钢筋中随机抽取，去掉900mm的端头，截取三根试件，一根作拉伸试验，二根作冷弯试验.
12
钢筋焊接
闪光对焊
在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批.当同一班内焊接的接头数量较少,可在1周之内计算；累计仍不足300个接头，应按一批计算。

拉

伸

3

个

冷

弯

3

个
力学性能试验时,应从每批接头中随机切取，焊接等长的预应钢筋（包括螺丝端杆与钢筋）时,可按生产时同等条件制作模拟试件；模拟试件的试验结果不符合要求时，应从成品中再切取试件进行复试,其数量和要求应与试验时相同。

电弧焊
在工厂焊接条件下,以300个同接头形式、同钢筋级别的接头作为一批；在现场安装条件下，每楼层中以300个同接头形式、同钢筋级别的接头作为一批;不足300个时，仍作为一批。
拉
伸
3
个

在一般构筑物中应从成品中每批切取3个接头；在装配式结构中，可按生产条件制作模拟试件

电渣
压力焊
在一般构筑物中，应以300个同钢筋级别的接头作为一批；在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段300个同钢筋级别的接头作为一批；不足300个时，仍作为一批。

拉伸
3
个

应从每批接头中随机切取3个接头
材料名称
取样批量
取样数量及方法
13
钢筋连接

带肋钢筋套筒挤压连接
挤压接头的现场检验。
同一施工条件下采同一批材料的同等级、同形式、同规格接头≤500个/批.
不足500个也作为一批。

钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行挤压连接工艺检验：每种规格钢筋的接头试件不应少于3根.接头试件的钢筋母材应进行抗拉强度试验，试验按验收批进行；
对每一验收批,均按设计要求的接头性能等级，在工程中随机抽3个试件做单向拉伸试验
带肋钢筋直螺纹、锥螺纹连接
接头的现场检验。
同一施工条件下采同一批材料的同等级、同形式、同规格接头以500个作为一批进行.
不足500个也作为一批.

钢筋连接工程开始前及施工过程中，应对每批进场钢筋的连接进行工艺检验;
每种规格钢筋接头的试件数量不应少于3根.
每种规格钢筋母材进行抗拉强度试验,试验按验收批进行；
应在工程结构中随机截取3个作单向拉伸试验.按设计要求的接头性能等级进行检验与评定
14
型钢原材
同一牌号、同一炉批号、同一等级、同一品种、同一尺寸、同一交货状态的每60t作为一批量。
左右对称性型钢（如工字钢、T型钢)，在距外端点1/6总长的地方截取长500mm，宽20mm的矩形试件，非对称性型钢（如槽钢、L型钢），在距外端点1/3总长的地方截取长500mm,宽20mm的矩形试件。钢板在距外端125mm的地方直接截取长500mm,宽20mm的矩形试件.
取一根作拉伸试验，一根作冷弯试验。
15
型钢焊接

焊工在现场截取原材焊接成长500mm，宽20mm的矩形试件，焊接处要经过打磨光滑。
取一根作拉伸试验，二根作冷弯试验。
在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能模拟试验，合格后,方可正式生产。试件数量与要求,应与质量检查与验收时相同。钢筋焊接接头或连接制品应包括外观检查和力学性能试验。力学性能试验应在外观检查合格后随机抽取试件进行试验.
16
普通
混凝土
1． 每拌制100盘且不超过100m3的同配合比混凝土，其取样不得少于一次;
2． 每工作班拌制的同配合比的混凝土不足100盘时，其取样不得少于一次；
3． 当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不少于一次。
4． 每一楼层、同一配合比的混凝土，其取样不得少于一次。
5、每次取样应至少留置一组标准养护试件。同条件养护试件留置组数，可根据规范要求及实际需要确定。
6。 对涉及混凝土结构安全和重要部位应进行结构实体混凝土试件留置.
7、同条件养护试件对应的结构构件或结构结构部位，应由监理(建设）、施工等各方共同选定。
8、对于灌注桩,每浇筑50m3必须有1组试件，小于50m3的桩,每根桩必须有1组试件。
混凝土结构必须制作：标准养护试件、结构拆模试件和结构实体混凝土试件。
用于评定结构构件混凝土强度的试件，应以标准养护28天后进行强度试验.
用于检查结构实体检验的同条件养护试块，应在达到等效养护龄期（按日平均温度逐日累计达到600℃·d时所对应的龄期)进行强度试验.时间在14天到60天。
结构拆模试件的留置应根据实际需要确定。
每组试件(包括相对应的同条件试块增设的）试样必须取自同一次搅拌的混凝土拌合物.
注:1、预拌混凝土除应在预拌混凝土厂内按规定留置试件后,应按以上规定留置试件
2、首次使用的混凝土配合比应进行开盘鉴定，其工作性应满足设计配合比的要求.开始生产时应至少留置一组标准养护试件，作为验证配合比的依据。

材料名称
取样批量
取样数量及方法
17
抗渗
混凝土
同一混凝土等级、同一抗渗等级、同一配合比、生产工艺基本相同，每台班不超过500m3，至少留置1组试块，且每单位工程不得少于两组.
每组试件必须取自同一次搅拌的混凝土拌合物。防水混凝土抗渗性能试件，应以标准养护28天以后进行抗渗性能试验。
18
砌筑砂浆
同一强度等级、同一配合比、同种材料、每台搅拌机,每一楼层或250m3砌体为一个取样单位（基础砌体按一个楼层计）.

每一取样单位标准养护试块的留置组数不得少于一组，每组6块.
试块要有代表性，每组试块的试样必须取自同一次拌制的砌筑砂浆拌合物
施工中取样应在使用地点的砂浆槽、砂浆运输车或搅拌机出料口，至少从3个不同部位集取。数量应多于试验用料的1—2倍。
19

砖
及砌块
烧结普通砖
同一产地同一规格每15万块／批不足15万块亦作为一批
检验强度等级的砖每一组取样10块
检验强度等级的砼小型砌块每一组取样5块
检验强度等级、密度等级的蒸压加气砌块各取三组9块试验块（100mm×100mm×100mm）
检验强度等级的轻集料砼小型砌块每一组取5块，检验密度等级的轻集料砼小型砌块每一组取3块
取样方法:
⑴按规范要求预先确定抽样方案，在成品堆垛中随机抽取
⑵不允许替换

烧结多孔砖
同一产地同一规格每5万块／批不足5万块亦作为一批
砼小型砌块
蒸压加气砌块
轻集料砼小型砌块
同一产地同一规格每1万块／批不足1万块亦作为一批
烧结空心砖和空心砌块
同一产地同一规格每3万块／批不足3万块亦作为一批
20
沥青基防水卷材
同一生产厂、同一品种、同一标号,同一等级，≤ 1000卷／批（10000m2/批）。
在一验收批中抽取5卷,经规格尺寸和外观质量检验合格后,任取合格卷中的1卷，截去2500mm端头后,纵向截取800mm的全幅卷材试样2块作为样品，一块作为物理性能检测用，另一块备用。
高聚物改性沥青防水卷材
同一生产厂、同一品种、同一规格，
≤ 1000卷／批（10000m2/批)。
21
建筑石油沥青
同一产地、同一类型、同一标号。
≤ 5000m2／批。
每一验收批取样1kg，在料堆上取样时,取样部位应均匀分布,同时应不少于5处，每处取洁净的等量的试样共1kg
22
聚合物水泥基防水涂料
同一规格、品种、牌号的，每10t为一批,不足10t按一批进行抽检。
在每一批产品中随机抽取一桶，取2㎏样品，放入不与涂料发生反应的干燥密闭容器中.
23
聚氨脂防水涂料
同一类型、同一规格15t为一批，不足15t按一批计（多组份产品按配比取）。
在每一批产品中各随机抽取一桶,甲、乙组份样品总量为3㎏（按配比取，甲组份要半桶，乙组份要一桶），放入不与涂料发生反应的干燥密闭容器中。

材料名称
取样批量
取样数量及方法
24
土工试验
地基填土密实度检验数量，每单位工程不应少于3点；每1000 m2以上工程每100 m2至少有1点；3000 m2以上工程，每300 m2至少应有1点；每一独立基础至少应有1点，基槽每20延米应有1点。
1、 填土前应送土样50kg至试验室进行土壤击实试验,得到土壤最大干密度及最佳含水率;
2、 依据土壤击实报告中最佳含水率，控制土壤碾实或夯实现场土含水量,碾压或夯实过程按GB50202-2002《建筑地基基础工程施工质量验收规范》分层，(其中粘土类分层厚度200～250mm，砂和砂石类地基采用平振法分层厚度200～250mm，采用夯实法分层厚度150~200mm),并及时通知试验室进行现场填土密实度检测。

25
外墙饰面砖粘结强度试验
现场粘贴的外墙饰面砖工程：每1000 m2同类墙体饰面砖取1组试样,每组3个块，每相邻的三个楼层至少取1组试样，不足1000 m2应按1000m2计，试样应随机抽取，取样间距不得小于500mm。
1、施工前应对饰面砖进行粘贴模拟试验，经试验室进行粘结强度试验.监理单位应从粘贴外墙饰面砖的施工人员中随机抽取一人，在每种类型的基层上应各粘贴至少1㎡饰面砖样板件，每种类型的样板件应各制取一组3个饰面砖粘贴强度试样。
2、工地搞好外墙饰面砖粘结后即向试验室申请进行外墙饰面砖粘结强度试验；
3、在粘结龄期14天后由试验室现场进行外墙饰面砖粘结强度检验。(以28天至60天粘结强度为准）
26
植筋、螺栓拉拔试验
同规格、同施工条件、基本相同部位，每1000根抽取1根,每批不小于3根。

27
钢管脚手架扣件试验
扣件按10000件为一检验批，不足10000件按一批进行抽检。钢管按400根为一个检验批。
旋转扣件、对接扣件各取8个，直角扣件取16个.
钢管取4根1米长的试件，二根作拉伸试验，二根作冷弯试验。
28
建筑门窗三性试验
低于20层楼或外窗少于3000㎡的，各类型窗各取主规格一组；20层楼以上或外窗不小于3000㎡的，各类型窗各取主规格两组.当有很多种规格门窗时,可取使用量最多的门窗进行送检。
每组三樘试件.
门窗试件的周围要有木条固定.
铝合金型材最小壁厚不小于1.4mm。
29
碳纤维片材加固试验
500㎡以下工程取一组试样，500㎡～1000㎡取两组，1000㎡以上工程每1000㎡取两组试样。

每组取三个被测试样.
30
聚乙烯土工膜

同一牌号的原料、同一配方、同一规格的产品50t以下为一批

产品质量的测定一批为单位，每批产品随机抽取3卷作为样品。
材料名称
取样批量
取样数量及方法
31
短纤针刺非织造土工布
工厂内部检验以同一班次生产的同一规格的产品为一批，批量较小时可累计100卷为一批，但一周产量仍不满100卷时，则以一周内产量为一批；交付验收的产品应以同一品种、同一规格、同一工艺的一个交货批划分检验批。

内在质量的测定以批为单位,每批产品随机抽取2％～3％，但不少于2卷。
32
高分子防水材料：片材
以同品种、同规格的5000m2片材（如日产量超过8000m2则以8000m2）为一批。
在一验收批中抽取5卷,经规格尺寸和外观质量检验合格后,任取合格卷中的1卷，截去2500mm端头后，纵向截取1m的全幅卷材试样2块作为样品，一块作为物理性能检测用，另一块备用
33
止水带

以每月同标记的止水带产量为一批。

在检验合格的样品中随机抽取足够的试样（1m）,进行物理性能检验。
34
遇水膨胀橡胶

以每月同标记的膨胀橡胶产量为一批。

在检验合格的样品中随机抽取足够的试样（1m)，进行物理性能检验。
35
水泥基渗透结晶型防水涂料

同一类型、型号的50t为一批量，不足50t的亦可按一批量计。

在产品包装时，按一定的时间间隔，分10次随机取样；也可以在包装后10个不同的部位随机取样，取样数量为每批10kg。

36
建筑外墙涂料

使用外墙涂料的每栋楼房至少检验一次.

样品的最少量应为2kg或完成规定试验所需量的3～4倍.

37
聚氯乙烯建筑防水接缝材料

以同一类型、同一型号20t产品为一批，不足20t也作一批检验.

取3个试样（每个试样1kg）其中2个试样备用。

2011年7月

建筑节能工程(每单位工程)检测项目、数量
序号
分项工程
检测项目
检测数量
取样方法
1
墙体
节能
工程
墙体传热系数
一幅墙为一组
（见证取样送检）
每幅墙体规格为1760mm×1760mm或1000mm×1000mm，按节能设计要求双面抹灰。
粘结材料的粘结强度
每单位工程同一厂家同一品种的产品，当单位工程建筑面积在2万m2以下时各检测不少于3组；当单位工程建筑面积在2万m2以上时各检测不少于6组
现场见证检测
增强网的力学性能、抗腐蚀性能
（见证取样送检）
每组1m2增强网样品
保温材料的导热系数、密度、抗压强度或压缩强度
每单位工程同一厂家同一品种的产品,当单位工程建筑面积在2万m2以下时各检测不少于3组；当单位工程建筑面积在2万m2以上时各检测不少于6组
采用保温砂浆为保温层的外墙，每个检验批不少于3组。采用相同材料、工艺、施工做法的墙面，每500 m2~1000 m2面积划分为一个检验批，不足500 m2也为一个检验批.
(见证取样送检)
导热系数：每组2块，规格为300mm×300mm
密度：每组5Kg样品
抗压强度：每组5块保温浆料试块（规格：100mm×100mm×100mm）
2
幕墙节能
工程
保温材料的导热系数、密度
每单位工程同一厂家同一品种同一类型的产品检测不少于1组
(见证取样送检)
导热系数：每组2块,规格为300mm×300mm
密度：每组5Kg样品
幕墙玻璃的可见光透射比、遮阳系数
(见证取样送检）
单层玻璃每组3块，双层玻璃内、外层玻璃各3块，规格均为50mm×50mm； 中空玻璃另加取样300mm×300mm的样品2块
幕墙玻璃的传热系数
(见证取样送检）
一片玻璃为一组
中空玻璃露点
每组20块,规格为510mm×360mm
隔热型材抗拉强度、抗剪强度
（见证取样送检）
3
门窗节能
工程
门窗玻璃的可见光透射比、遮阳系数
每单位工程同一厂家同一品种同一类型的产品检测不少于1组
(见证取样送检)单层玻璃每组3块，双层玻璃内、外层玻璃各3块，规格均为50mm×50mm； 中空玻璃另加取样300mm×300mm的样品2块
中空玻璃露点
（见证取样送检）
每组20块，规格为510mm×360mm
外窗现场气密性能
（现场见证检测)
每组3樘外窗
序号
分项工程
检测项目
检测数量
取样方法
4
屋面、地面节能工程
保温材料的导热系数、密度、抗压强度或压缩强度
每单位工程同一厂家同一品种同一类型的产品检测不少于3组
（见证取样送检）
每组2块，规格为300mm×300mm
5
通风与空调节能工程
风机盘管的供冷量、供热量、风量、出口静压、噪声及功率
每单位工程同一厂家的风机盘管机组按照数量复验2%，但不得少于2台
见证取样送检
绝热材料的导热系数、密度、吸水率
每单位工程同一厂家同材质的绝热材料检测不少于2组
（见证取样送检）
每组2块，规格为300mm×300mm
通风与空调系统节能性能检测
空调水总量
全部检测
现场见证检测
空调机组流量
检20％
风口风量
检20%
总风量
检20％
室内温度
检10％
室内噪声、相对湿度、风速、CO、CO2
检10％
6
配电与照明节能工程
电线截面和每芯导体电阻值
每单位工程同厂家各种规格的电线总数的10％,且不少于2个规格
(见证取样送检）
电线每规格1卷
电缆截面和每芯导体电阻值
每单位工程同厂家各种规格的电缆总数的10%,且不少于2个规格
（见证取样送检）
电缆每规格3m
低压配电电源质量(供电电压允许偏差、公共电网谐波电压、谐波电流、三相电压不平衡度)
全数检测
现场见证检测
建筑物照度值
每种功能区检查不少于2处（每处约4～25个点)
现场见证检测
建筑物功率密度值
7
监测与控制节能工程
通风与空调监测控制系统控制功能及故障报警功能
按总数的20%抽样检测，不足5台全部检测
现场见证检测
监测与计量装置检测
按20％抽样检测，不足10台全部检测
现场见证检测
8
建筑节能现场检测
外墙节能构造的现场实体检验
每个单位工程的外墙至少抽查3处，每处一个检查点
现场见证检测
