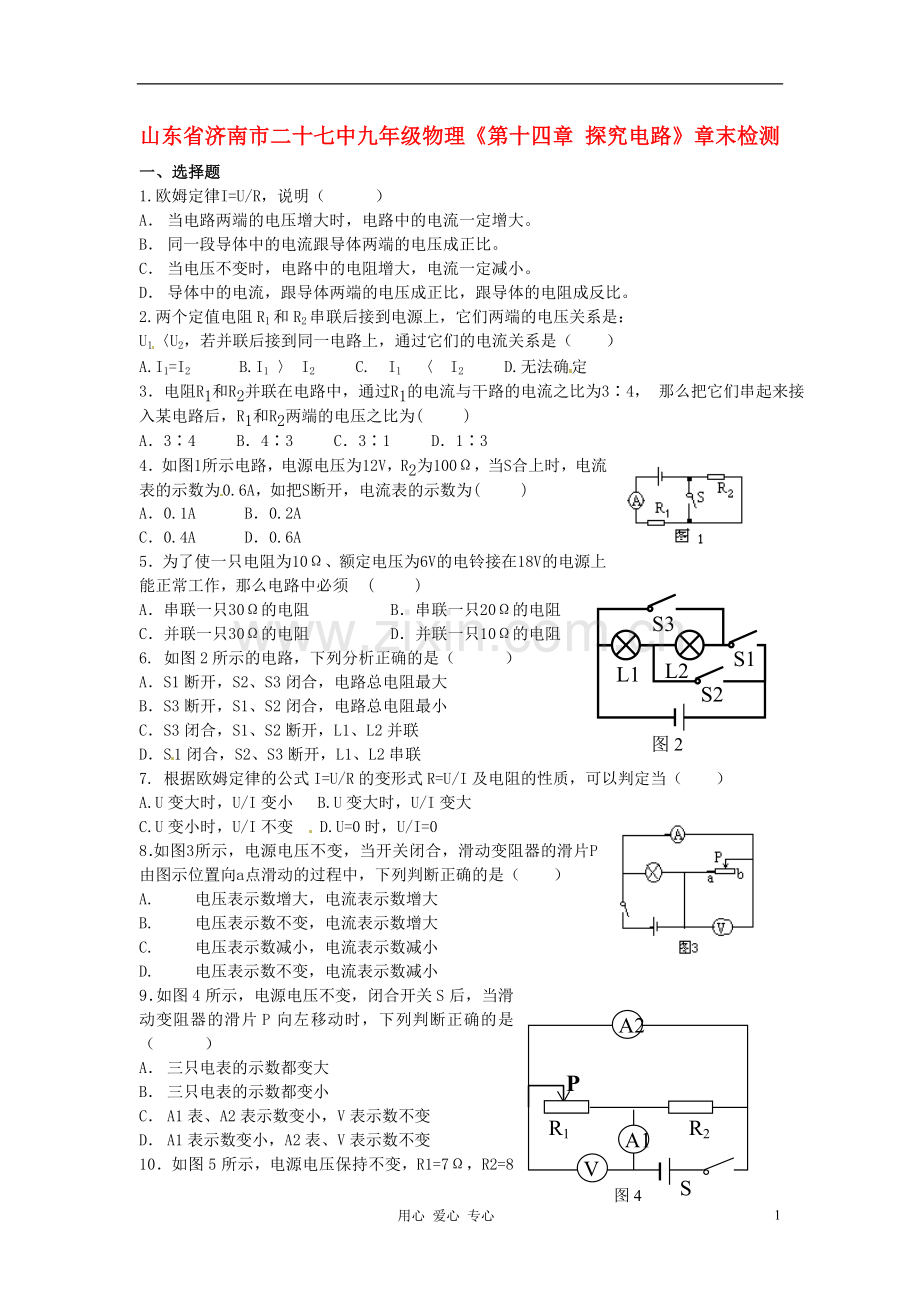

山东省济南市二十七中九年级物理《第十四章 探究电路》章末检测
一、选择题
1.欧姆定律I=U/R，说明（ ）
A． 当电路两端的电压增大时，电路中的电流一定增大。
B． 同一段导体中的电流跟导体两端的电压成正比。
C． 当电压不变时，电路中的电阻增大，电流一定减小。
D． 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.两个定值电阻R1和R2串联后接到电源上，它们两端的电压关系是：
U1〈U2，若并联后接到同一电路上，通过它们的电流关系是（ ）
A.I1=I2 B.I1 〉 I2 C. I1 〈 I2　 D.无法确定
3．电阻R1和R2并联在电路中，通过R1的电流与干路的电流之比为3∶4， 那么把它们串起来接入某电路后，R1和R2两端的电压之比为( )
A．3∶4 B．4∶3 C．3∶1 D．1∶3
4．如图1所示电路，电源电压为12V，R2为100Ω，当S合上时，电流表的示数为0.6A，如把S断开，电流表的示数为( )
A．0.1A B．0.2A
C．0.4A D．0.6A
S3
S2
S1
L1
L2
图2
5．为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作，那么电路中必须 ( )
A．串联一只30Ω的电阻 B．串联一只20Ω的电阻
C．并联一只30Ω的电阻 D．并联一只10Ω的电阻
6. 如图2所示的电路，下列分析正确的是（ ）
A．S1断开，S2、S3闭合，电路总电阻最大
B．S3断开，S1、S2闭合，电路总电阻最小
C．S3闭合，S1、S2断开，L1、L2并联
D．S1闭合，S2、S3断开，L1、L2串联
7. 根据欧姆定律的公式I=U/R的变形式R=U/I及电阻的性质，可以判定当（ ）
A.U变大时，U/I变小 B.U变大时，U/I变大
C.U变小时，U/I不变 D.U=0时，U/I=0
8．如图3所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由图示位置向a点滑动的过程中，下列判断正确的是（ ）
A. 电压表示数增大，电流表示数增大
B. 电压表示数不变，电流表示数增大
C. 电压表示数减小，电流表示数减小
D. 电压表示数不变，电流表示数减小
9．如图4所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（ ）
A． 三只电表的示数都变大
A2
V
A1
P
R1
R2
S
图4
B． 三只电表的示数都变小
C． A1表、A2表示数变小，V表示数不变
D． A1表示数变小，A2表、V表示数不变

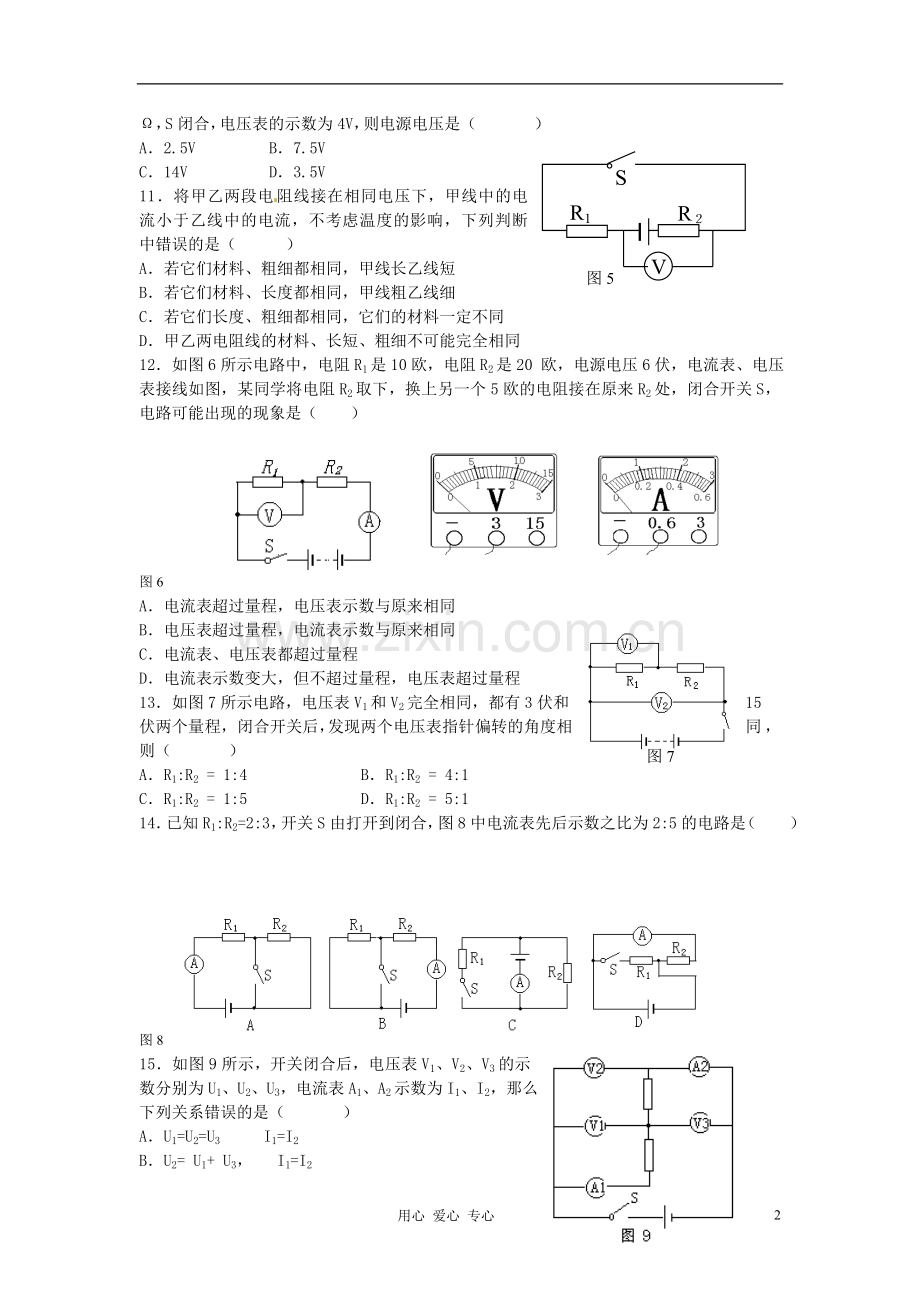

10．如图5所示，电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压是（ ）
V
R1
R２
图5
S
A．2.5V B．7.5V
C．14V D．3.5V
11．将甲乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断中错误的是（ ）
A．若它们材料、粗细都相同，甲线长乙线短
B．若它们材料、长度都相同，甲线粗乙线细
C．若它们长度、粗细都相同，它们的材料一定不同
D．甲乙两电阻线的材料、长短、粗细不可能完全相同
12．如图6所示电路中，电阻R1是10欧，电阻R2是20 欧，电源电压6伏，电流表、电压表接线如图，某同学将电阻R2取下，换上另一个5欧的电阻接在原来R2处，闭合开关S，电路可能出现的现象是（ ）

图6

A．电流表超过量程，电压表示数与原来相同
图7
B．电压表超过量程，电流表示数与原来相同
C．电流表、电压表都超过量程
D．电流表示数变大，但不超过量程，电压表超过量程
13．如图7所示电路，电压表V1和V2完全相同，都有3伏和15伏两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则（ ）
A．R1:R2 = 1:4 B．R1:R2 = 4:1
C．R1:R2 = 1:5 D．R1:R2 = 5:1
14．已知R1:R2=2:3，开关S由打开到闭合，图8中电流表先后示数之比为2:5的电路是（ ）

图8

15．如图9所示，开关闭合后，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2示数为I1、I2，那么下列关系错误的是（ ）
A．U1=U2=U3 I1=I2
B．U2= U1+ U3， I1=I2
C．U3= U1+ U2 I1 < I2
D．U2= U1+ U3， I1 > I2
16.如图10所示的电路中，电源电压保持不变，只闭合开关S1时，电灯L发光；如果再闭合开关S2，则下列判断错误的是（　　　　）
A.两个电流表的示数都变大　B.电灯Ｌ的亮度不变　　　　　　
C.电路的总电阻变小　　　　D.电压表的示数变小
17．如图11所示电路中，R1和R2的阻值均为20Ω，电压表的示数为2V，下列说法中正确的是 ( )
A．通过R1的电流是0.1A
B．电压表的示数为2V
C．电压表的示数为4V
D．通过R2的电流是0.1A
二、填空题
1．一个导体两端电压为6伏时，通过导体的电流是0.3安，导体的电阻是________欧, 导体两端电压为3伏时， 通过导体的电流是_______安, 导体两端电压为0时，导体的电阻是_______欧, 通过导体的电流是_______安。
2．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为_____V，干路中的总电流为_____A．
3．如图12所示的电路中，若电阻R1= R2= R3=10欧，电源电压U=6伏，且保持不变，当开关S1、S2断开时，电流表的示数为 安，当开关S1、S2都闭合时，电流表的示数为 安
4．如图14所示，当S闭合，甲、乙两表是电压表时，两表的示数之比U甲：U乙=5：3，当S断开，甲、乙两表是电流表时，两表的示数之比I甲：I乙=

5．图15所示的电路中，电源电压，把电压表接在图中的a、c两点间时，示数为4V；把电压表接在图中的b、d两点间时，示数为3V．若已知，则三只电阻中阻值最小的那只电阻为________Ω．

图15
三、实验题
1．下图是用伏安法测小灯泡电阻的实物连接图。如果闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数变大，则导线的E端应接变阻器的__________ 接线柱上（填“A”或“B”）。若电压表、电流表的示数如图23所示，小灯泡的电阻为__________欧。

2．小龙同学在做“用电压表和电流表测电阻”的实验时，发现电压表已损坏，就重新设计了一个电路，并选用了一个阻值为R0的定值电阻，连接成如图所示的实验电路。闭合开关后，他先将图中导线的C端接到电流表“-”接线柱上，读出电流表的示数为I1；然后将导线的C端接到电流表“0.6”接线柱上，读出电流表的示数为I2，则Rx的阻值为Rx= 。（用已知字母表示）（4分）
R0
Rx
C端
A
0.6 3

3．在用电压表和电流表测出导体电阻的实验中.
（1）此实验的原理是：
（2）在虚线框内画出实验电路图，并把图的实物对应连接起来.（滑动变阻器接线柱A必须使用）

（3）实验中应测量物理量是        和          ，分别用          和        测量.
（4）连接电路时，开关应       ，闭合开关前滑动变阻器滑片应置于       端（填“左”或“右”），滑动变阻器的作用是：
（5）某次实验，电流表和电压表的示数如图所示，该次实验测得的电阻RX为      欧.
（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中        端移动（填“左”、“右”），此时电压表示数为          伏.
（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故障的原因是              .
4．在做“用电流表和电压表测电阻”实验时，小小同学将电路连成如下图所示，还差两条导线。

（1）请你在图中连上那两根导线。
（2）小小与冬冬交流时，认为冬冬的记录数据（见下表）有误，他判断的依据是 。
小小仔细检查冬冬连接的电路后找到了他连接线路的错误。该错误
是 。

U/V
2.7
2.5
2.3
I/A
0.33
0.35
0.37
R/Ω

(3) 小小与冬冬研究设计了如图所示测电阻的电路，其中电源电压恒为1.5V。将M、N两线头相接，调节滑动变阻器，使电流表指针指在0.6A处，则此时滑动变阻器接入电路的电阻是 Ω。保持滑动变阻器滑片的位置不变，若在M、N之间接入电阻Rx，电流表示数如图所示，则电阻Rx的阻值是 Ω。

四、计算题
1．如图12所示，R2=2Ω，电源电压6V且不变．当S1，S2都断开时，电流表的示数为0.6A，当S1，S2都合上时，电流表的示数为1A．求R1和R3的阻值分别是多大．

2.如图13所示，闭合S1断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的读数为2V；若将S1、S2 都闭合，将滑动变阻器的阻值调到零时，电压表的读数为6V，电流表的读数为0.9A。（1）定值电阻R1的阻值是多少？（2）滑动变阻器的最大阻值是多少？（3）定值电阻 R2的电阻是多少？
