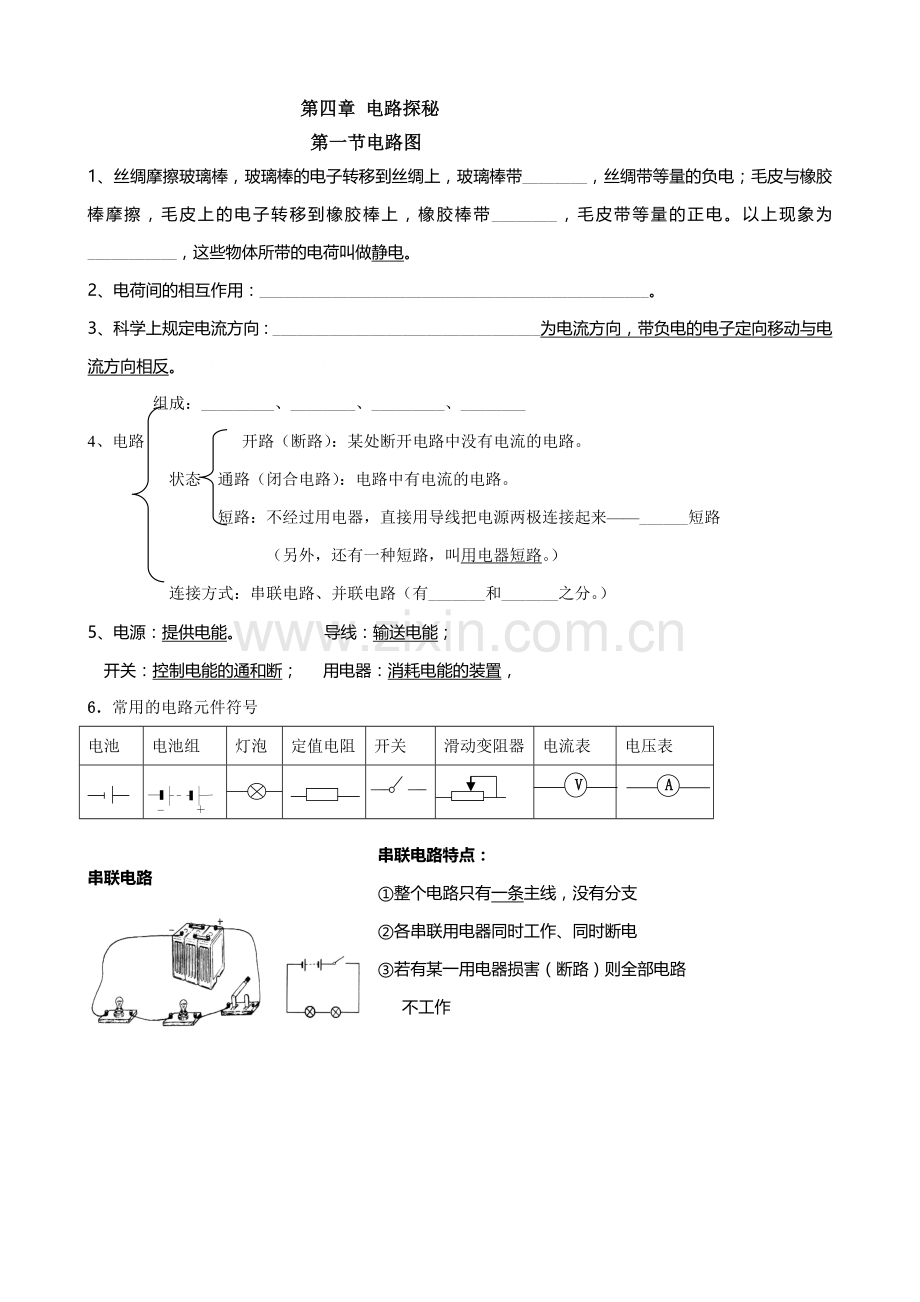

第四章 电路探秘
第一节电路图
1、丝绸摩擦玻璃棒，玻璃棒的电子转移到丝绸上，玻璃棒带________，丝绸带等量的负电；毛皮与橡胶棒摩擦，毛皮上的电子转移到橡胶棒上，橡胶棒带________，毛皮带等量的正电。以上现象为___________，这些物体所带的电荷叫做静电。
2、电荷间的相互作用：________________________________________________。
3、科学上规定电流方向：_________________________________为电流方向，带负电的电子定向移动与电流方向相反。21世纪教育网版权所有
组成：_________、________、_________、________
4、电路 开路（断路）：某处断开电路中没有电流的电路。
状态 通路（闭合电路）：电路中有电流的电路。
短路：不经过用电器，直接用导线把电源两极连接起来——______短路
（另外，还有一种短路，叫用电器短路。）
连接方式：串联电路、并联电路（有_______和_______之分。）
5、电源：提供电能。 导线：输送电能；
开关：控制电能的通和断； 用电器：消耗电能的装置，
6．常用的电路元件符号
电池
电池组
灯泡
定值电阻
开关
滑动变阻器
电流表
电压表

V
V
V
A
串联电路特点：
①整个电路只有一条主线，没有分支
②各串联用电器同时工作、同时断电
③若有某一用电器损害（断路）则全部电路
不工作

串联电路

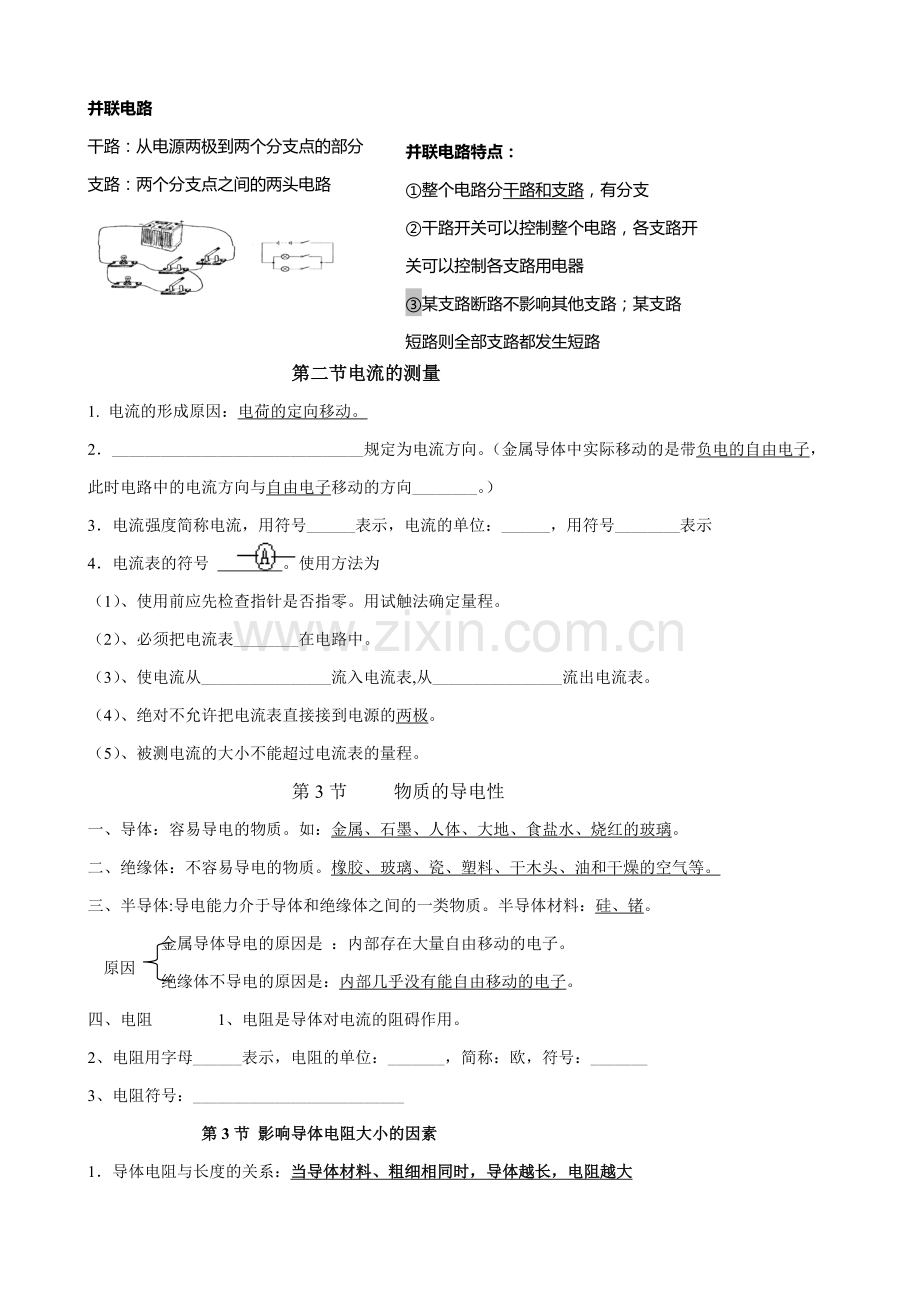

并联电路
并联电路特点：
①整个电路分干路和支路，有分支
②干路开关可以控制整个电路，各支路开
关可以控制各支路用电器
③某支路断路不影响其他支路；某支路
短路则全部支路都发生短路
干路：从电源两极到两个分支点的部分
支路：两个分支点之间的两头电路

第二节电流的测量
1. 电流的形成原因：电荷的定向移动。
2．_______________________________规定为电流方向。（金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与自由电子移动的方向________。）
3．电流强度简称电流，用符号______表示，电流的单位：______，用符号________表示
4．电流表的符号 。
其使用方法为
（1）、使用前应先检查指针是否指零。用试触法确定量程。
（2）、必须把电流表________在电路中。
（3）、使电流从________________流入电流表,从________________流出电流表。
（4）、绝对不允许把电流表直接接到电源的两极。
（5）、被测电流的大小不能超过电流表的量程。
第3节 物质的导电性
一、导体：容易导电的物质。如：金属、石墨、人体、大地、食盐水、烧红的玻璃。
二、绝缘体：不容易导电的物质。橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气等。
三、半导体:导电能力介于导体和绝缘体之间的一类物质。半导体材料：硅、锗。
原因
金属导体导电的原因是 ：内部存在大量自由移动的电子。
绝缘体不导电的原因是：内部几乎没有能自由移动的电子。
四、电阻 1、电阻是导体对电流的阻碍作用。
2、电阻用字母______表示，电阻的单位：_______，简称：欧，符号：_______
3、电阻符号：__________________________
第3节 影响导体电阻大小的因素
1．导体电阻与长度的关系：当导体材料、粗细相同时，导体越长，电阻越大
2．导体电阻与粗细的关系：当导体长度、材料相同时，导体越粗，电阻越小。
3．导体电阻与材料的关系：长度、粗细相同，但材料不同的导体电阻不同
4．与温度的关系：金属导体的温度越高，电阻越大
第4节 变阻器的使用
1．滑动变阻器原理：改变电阻丝在电路中的有效长度，来改变电阻大小。
2．结构示意图：__________________________
3．滑动变阻器元件符号：__________________________
4．滑动变阻器使用：上、下各有一个接线柱接入电路中。
5．注意：①通过变阻器电流不能超过其最大值
②闭合开关前应将滑片__________________________
③用滑动变阻器改变哪个用电器的电流，就跟哪个用电器串联。
第5节 电压的测量
1．电压作用：电压给电流提供________________
2．电压符号：_____ 3．电压国际单位：伏特，简称伏，符号_____
常用单位：kV、mV、μV 换算关系：1kV = 1000V
1V = 1000 mV
4．重要的电压值： 1mV = 1000μV
① 一节干电池的电压U=1.5V ② 家庭电路的电压U=220V
③ 对人体的安全电压是U不高于36V
二．电压的测量工具：电压表 电压表元件符号：_____
3．电压表的示数： 量程 每大格 每小格
0---- 3V 1V 0.1V
0----15V 5V 0.5V
4．使用规则： ① 电压表要_____在电路中。
② “+”接线柱接在与电源__________的那端。“-” 接线柱接在与电源__________的那端
③ 被测电压不要超过电压表的最大测量值。
④ 电压表可以直接连到电源的两极上，测出的是电源的电压。
第6节 电流、电压、电阻
1．实验：
（1）、保持 电阻 不变，改变电压 ，研究 电流与电压 之间的关系；
（2）、保持 电压 不变，改变电阻 ，研究电流与电阻 之间的关系。
2．欧姆定律
当导体的电阻不变时，导体中的电流与这段导体两端的电压成正比
当导体两端的电压不变时，导体中的电流与这段导体的电阻成反比
数学表达式：__________
3、伏安法测电阻的电路图：

第七节 串、并联电路的特点

电流
电压
串联电路
I＝I1＝I2
U总＝U1+U2
并联电路
I＝I1+I2
U总＝U1=U2
