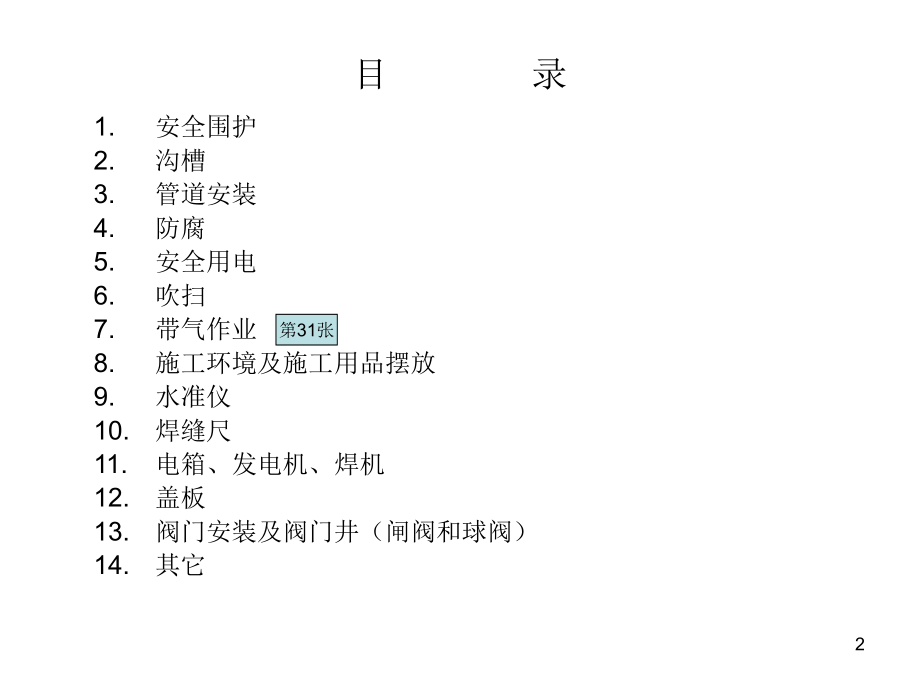

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,施工培训教材,市政埋地管,1,目 录,安全围护,沟槽,管道安装,防腐,安全用电,吹扫,带气作业,施工环境及施工用品摆放,水准仪,焊缝尺,电箱、发电机、焊机,盖板,阀门安装及阀门井（闸阀和球阀）,其它,第,31,张,2,在成型地面施工，须将施工现场用,标志牌,做好围护，标志牌间用标志带或钢管连接，在车行道还要设置,导向牌。,导向牌,施工标志牌,3,标志牌间用,钢管,连接,4,施工现场用标志牌围护，,标志牌,间用,钢管,连接。,5,开挖的余泥与沟边至少要有,20CM,的距离，野外作业，施工现场用标志带和标志牌围出施工场地。,20cm,6,一,、开挖的沟槽须检查其,宽 度,、,平直度及标高。,二、下管前，沟底须垫沙。沟槽宽度的确定：,1,、,DN100,及,DN100,以下管,0.4M2,、,DN100,以上管：管径,0.3m,。三、地下管线的管顶埋深应满足：（如果采取有效的防护，可适当降低要求）,1,、埋设在车行道时,0.9m(,包括市政的非机动车道,),；,2,、埋设在非车行道（含人行道）时,0.6m,。四、,下管前沟底需填沙,0.1m,。沟底遇有废旧构筑物、硬石、木头、垃圾等，须清除，垫沙,0.15CM,。,宽度,7,沟槽开挖后，沟内碰到坚硬的土层或混凝土等人工无法开挖的可用风炮进行开挖。,8,在条件许可时可用挖土机进行沟槽开挖。,9,在场地较小或管沟已挖好，可将管材放在沟槽上进行焊接。,10,当距离较近且无法人工排管时，可用吊车进行排管（左图），,DN150,及以上的管一般采用吊车下管。,11,DN100,及以下管道的安装一般采用人工下管，条件许可时将管材放在管沟上方进行焊接，以便于人工下管。,12,安装时碰到不可避让的管线时，可做龙门或其它方式绕过。,13,管道对口。,14,管道加套管应使管材同心，沥青麻丝应塞密实，深度不小于,10CM,。,沥青麻丝,套管,15,对过方渠加套管，应按设计要求加热缩套进行密封。,热缩套封口,16,管道对口前要对管口进行除锈、打坡口。,17,焊口点焊前，须将焊口边,15MM,范围内除锈，并检查焊缝的间隙、坡口和管道的平直度，然后进行点焊后才能进行焊接。,18,焊接完成后，要对焊口进行除锈，除锈时要戴好防护眼镜。,19,焊口除锈后应打上焊工的印记，且敲打钢印应使用铁锤。,20,热缩套一般应放在绿色的帆布袋内，防止雨淋日晒。,装热缩套的帆布袋,21,热缩套使用量较多时，也可将其放在包装箱内，但应防止雨淋。,22,利用液化石油气燃烧的热来加热热缩套，烤枪和气瓶间用胶管连接，胶管须用戒指固定。烤热缩套要从中间往两边均匀加热。,23,用,3PE,防腐的管道，其防腐层要用火花仪进行查漏，电压不小于,15KV,。,24,查漏时，应注意电刷产生的高压电，小心施工，防止触电。,25,非,3PE,防腐的管材，目前主要使用环氧砂浆防腐，砂浆中间须加玻璃布。,26,用电设备和机具的外壳须进行接地。接地方式：,1,、将地线放入下水道或水坑；,2,、将地线打入地内；,3,、地线与水管相接等。,27,电缆横过车行道时，须进行垫沙保护。,电缆垫沙保护,28,收球的猪笼。,DN150,及以上管道吹扫优先考虑采用清管球吹扫。,收球笼,29,用清管球或爆破吹扫时，出口应用布棚、标志带和标志牌。,30,带气开口时，施工人员必须穿防火衣（和防火裤），施工过程要用抽风机进行抽风。,31,每个带气坑必须至少配备,2,个灭火器，带气开口时由专人进行监护。,32,割开有气的管道后，可用内盲板作临时封堵，等下料并打磨坡口后才取出来。,33,施工现场环境复杂，施工物资较多，应做到摆放有序。,34,在未成型的路面施工，须用水准仪测量沟底的绝对标高。（由测绘处提供参考点）,35,水准仪的使用。,36,利用水准仪测管道或沟槽的标高，并在,沟槽开挖深度测量记录,上作好记录。,37,上图：用焊缝尺测量焊缝的高度。左图：焊缝尺，用于测量焊缝的高度、宽度、咬边、错边、坡口和焊缝间隙等。,38,左上图：测量宽度；左下图：测量咬边；右上图：测量对口的错边量。,39,用焊缝尺测量坡口。管材壁厚,9MM,时，坡口为,705,度。,40,三级箱,A,，用于连接二级箱和地拖线。注意事项：,1,、电箱内不得有杂物；,2,、箱内设备应完好无损；,3,、进出线应在支架上打结；,4,、使用过程应将电箱门关好；,5,、地拖的接线应使用插头；,6,、电缆与接线端子连接时不得露出铜丝。,41,三级箱,B,内部结构，用于连接焊机与二级箱。,42,贴在电箱门内侧的用电安全规则。,43,二级电表箱，用于连接一级箱和三级箱。,44,一级箱，由项目组电工负责接通电源。,45,发电机，最多可供三台焊机使用。提供,380V,和,220V,的用电。接线应在架上打结固定。,46,发电机的接线板。每个三相的闸刀接一部焊机。,47,发电机的控制面；发电机外壳要接地。,48,焊机。,49,焊机使用时应接地。,50,钢筋砼盖板，结构及要求详见通图。,51,球阀的安装。,52,球阀的安装。,53,球阀、波纹补偿器、放散阀和阀井；管道在井壁处要加套管。要求详见通图。,54,球阀阀体、补偿器的法兰、放散阀等需用砂浆防腐。补偿器的螺杆应松开。,DN32,放散阀,波纹补偿器,DN300,球阀,螺丝松开,55,埋地闸板阀和阀井；要求详见通图。,56,对于,DN500,埋地闸板阀的阀井，其上面要加圈梁。,57,砖墙下须打底板，地板与阀相距约,5CM,。砌好墙后须进行批荡。,58,阀门井砌好后，要将阀门及井清理干净。,59,精密压力表，用于管道压力试验，平时应用盒子做好保护。,60,
