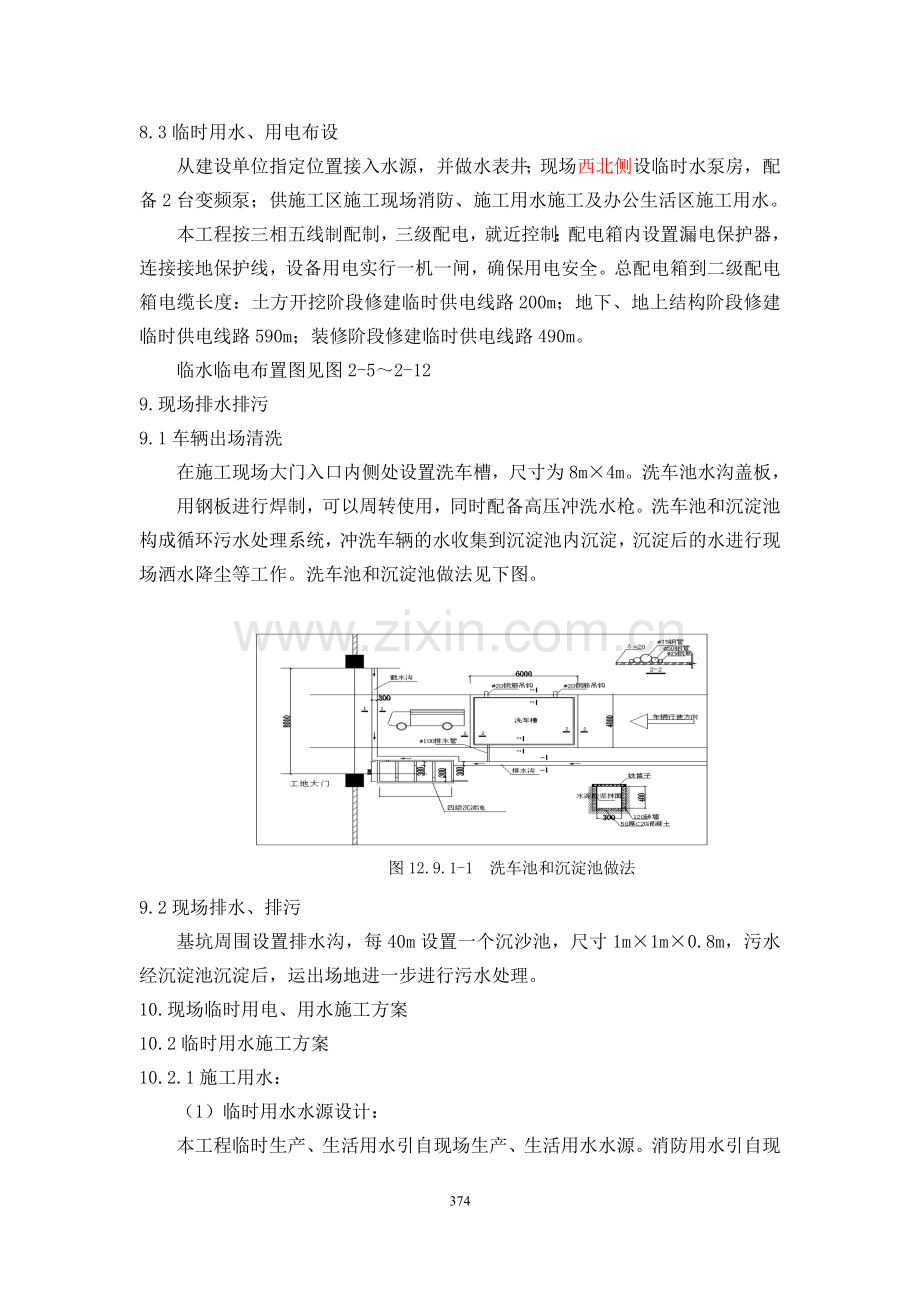

8.3临时用水、用电布设
从建设单位指定位置接入水源，并做水表井；现场西北侧设临时水泵房，配备2台变频泵；供施工区施工现场消防、施工用水施工及办公生活区施工用水。
本工程按三相五线制配制，三级配电，就近控制；配电箱内设置漏电保护器，连接接地保护线，设备用电实行一机一闸，确保用电安全。总配电箱到二级配电箱电缆长度：土方开挖阶段修建临时供电线路200m；地下、地上结构阶段修建临时供电线路590m；装修阶段修建临时供电线路490m。
临水临电布置图见图2-5～2-12
9.现场排水排污
9.1车辆出场清洗
在施工现场大门入口内侧处设置洗车槽，尺寸为8m×4m。洗车池水沟盖板，
用钢板进行焊制，可以周转使用，同时配备高压冲洗水枪。洗车池和沉淀池构成循环污水处理系统，冲洗车辆的水收集到沉淀池内沉淀，沉淀后的水进行现场洒水降尘等工作。洗车池和沉淀池做法见下图。

图12.9.1-1 洗车池和沉淀池做法

9.2现场排水、排污
基坑周围设置排水沟，每40m设置一个沉沙池，尺寸1m×1m×0.8m，污水经沉淀池沉淀后，运出场地进一步进行污水处理。
10.现场临时用电、用水施工方案
10.2临时用水施工方案
10.2.1施工用水：
（1）临时用水水源设计：

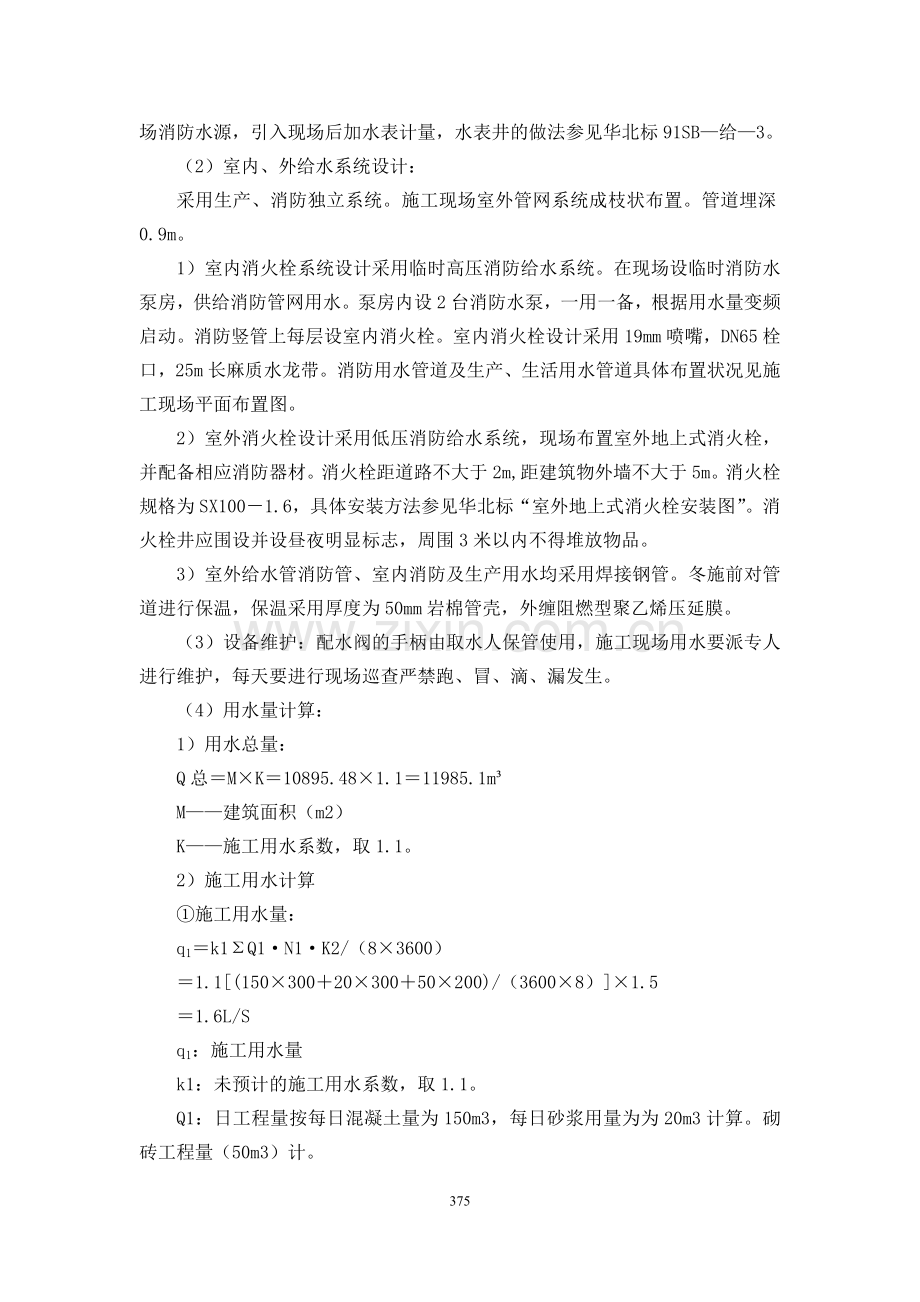

本工程临时生产、生活用水引自现场生产、生活用水水源。消防用水引自现场消防水源，引入现场后加水表计量，水表井的做法参见华北标91SB—给—3。
（2）室内、外给水系统设计：
采用生产、消防独立系统。施工现场室外管网系统成枝状布置。管道埋深0.9m。
1）室内消火栓系统设计采用临时高压消防给水系统。在现场设临时消防水泵房，供给消防管网用水。泵房内设2台消防水泵，一用一备，根据用水量变频启动。消防竖管上每层设室内消火栓。室内消火栓设计采用19mm喷嘴，DN65栓口，25m长麻质水龙带。消防用水管道及生产、生活用水管道具体布置状况见施工现场平面布置图。
2）室外消火栓设计采用低压消防给水系统，现场布置室外地上式消火栓，并配备相应消防器材。消火栓距道路不大于2m,距建筑物外墙不大于5m。消火栓规格为SX100－1.6，具体安装方法参见华北标“室外地上式消火栓安装图”。消火栓井应围设并设昼夜明显标志，周围3米以内不得堆放物品。
3）室外给水管消防管、室内消防及生产用水均采用焊接钢管。冬施前对管道进行保温，保温采用厚度为50mm岩棉管壳，外缠阻燃型聚乙烯压延膜。
（3）设备维护：配水阀的手柄由取水人保管使用，施工现场用水要派专人进行维护，每天要进行现场巡查严禁跑、冒、滴、漏发生。
（4）用水量计算：
1）用水总量：
Q总＝M×K＝10895.48×1.1＝11985.1m³
M——建筑面积（m2）
K——施工用水系数，取1.1。
2）施工用水计算
①施工用水量：
q1＝k1ΣQ1·N1·K2/（8×3600）
＝1.1[(150×300＋20×300＋50×200)/（3600×8）]×1.5
＝1.6L/S
q1：施工用水量
k1：未预计的施工用水系数，取1.1。
Q1：日工程量按每日混凝土量为150m3，每日砂浆用量为为20m3计算。砌砖工程量（50m3）计。
N1：施工用水定额按每m3砼养护耗水量取300L，每m3砂浆拌制养护耗水量取200L，每m3砖砌体耗水量取200L。
K2：用水不均衡系数，取1.5。
②现场设生活区，生活用水q2＝0.2L/S。
施工现场生活生产用水量q1+ q2=1.8L/S
③现场消防用水量：
根据施工手册，现场面积在25ha以内，按同时发生火警2次，用水定额取10～15L/S，根据本工程场地情况，消防用水q3取15 L/S。
故消防用水量Q＝15L/S
④管道选择：
A、生产、生活用水管径计算
d＝(4q/1000πv)1/2＝(4×1.8/π×1.5×1000)1/2＝0.0390m
其中V为经济流速选为1.5 m/s
故管径选为DN＝40mm，焊接钢管。此时经济流速为1.51m/s
B、消防用水管径计算
d＝(4q/1000πv)1/2＝(4×15/π×1.5×1000)1/2＝0.113m
其中V为经济流速选为1.5 m/s
故管径选为DN＝125mm，焊接钢管。此时经济流速为1.496m/s
⑤水泵选择：
本工程最高建筑物高度为H1 =20.35m
总扬程H＝H1＋Z＋h
H1为建筑物高度
Z为最不利处的自由水头，选10m。
h为沿程阻力，因距离较短忽略不计。
故H＝20.35＋10＝30.35m
所以水泵扬程H≥31m
⑥消防竖管管径
由于是临时消火栓系统，故室内消火栓系统按不少于一股充实水柱到达任何部位、保护半径不超过25m考虑布置。根据高层民用建筑设计防火规范，每根竖管的最小流量为10L/s
d＝(4q/1000πv)1/2＝(4×10/π×1.6×1000)1/2＝0.089m
根据规定管径选择DN100 mm，此时流速为2.26m/s。
10.2.2排水系统：
（1）排水布置：
污水、雨水分流排出，雨水沿道路设明沟排至雨水检查井。
污废水干管采用普通承插铸铁排水管水泥接口。管道埋深依据现场实测的场区外排水井的管底标高确定，车行道下埋深不宜小于0.9。管道坡度5‰-10‰。
（2）水处理
施工现场设一个沉淀池，负责车辆清洗。污、废水经过现场沉淀后，及时清掏。雨水收集后排入市政雨水管网。
（3）施工场地排水：施工现场地面硬化，形成一定坡度，有利于现场排水，沿建筑物四周，施工道路旁，砌筑排水明沟，明沟上用钢筋蓖子盖板满铺，以利截留雨水，深挖基坑护拦外设置散水坡道，将雨水排至临时道路排水沟。
