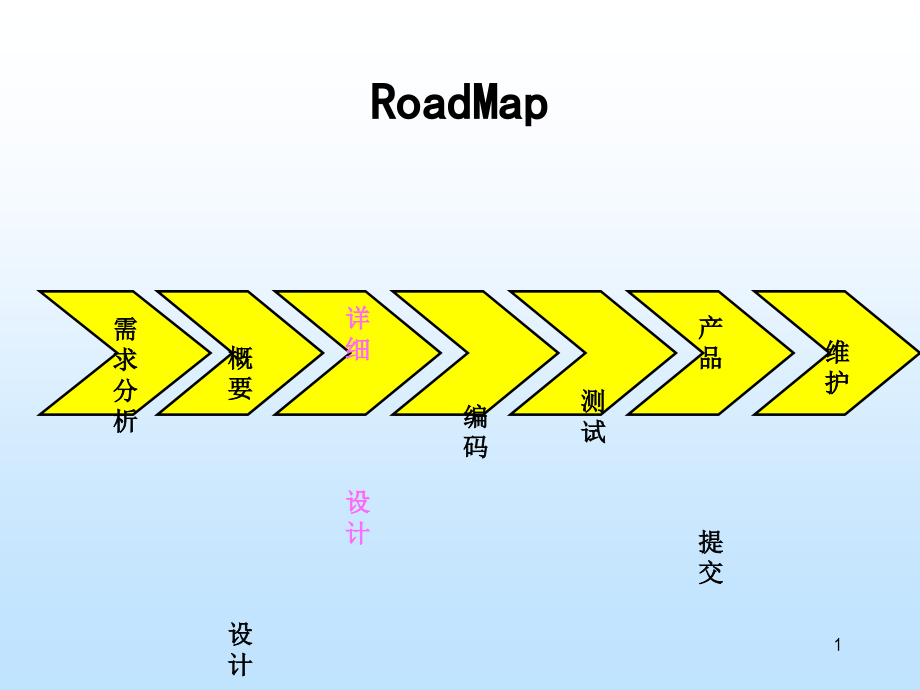

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,0,软件工程,北京邮电大学软件学院,韩万江,Casey_han,1,RoadMap,维护,产品,提交,测试,编码,详细,设计,概要,设计,需求,分析,2,软件工程,第五章,详细设计,3,本章要点,一、详细设计的概述,二、详细设计方法,三、详细设计工具,四、案例分析,4,详细设计定义,详细设计是将概要设计的框架内容具体化、明细化，将概要设计转化为可以操作的软件模型,.,5,详细设计定义,构件（模块）描述,算法描述,数据描述,6,本章要点,一、详细设计的概述,二、详细设计方法,三、详细设计过程,四、案例分析,7,详细设计,结构化的详细设计方法,面向对象的详细设计方法,8,结构化的详细设计方法,Jackson,方法,Warnier,方法,9,面向对象的详细设计方法,算法和数据结构的设计,算法是设计对象中每个方法的实现规格,数据结构的设计与算法是同时进行的,模块和接口,将对象定义为模块,定义对象之间的接口和对象的总的结构,实例,10,本章要点,一、详细设计的概述,二、详细设计方法,三、详细设计工具,四、案例分析,11,详细设计工具,图形符号的设计方式,表格的设计方式,伪代码,12,图形符号的设计方式,13,表格的设计方式,-,决策表,描述不同条件集合下采取行动的若干组合的情况,条件桩,条件条目,行动桩,行动条目,指定所有输入可能满足的条件,指定可能发生的不同行为的集合,14,决策表（判定表）实例,C1,：,a,、,b,、,c,构成三角形,C2,：,a=b?,C3,：,a=c?,C4,：,b=c?,A1,：非三角形,A2,：不等边三角形,A3,：等腰三角形,A4,：等边三角形,A5,：不可能,N,X,Y,y,y,y,X,Y,y,y,N,X,Y,y,N,N,X,Y,y,N,Y,X,Y,N,N,N,X,15,伪代码,程序设计语言（）,也称为结构化英语或者伪代码，它是一种混合语言,它采用一种语言,(,例如英语,),的词汇同时采用类似另外一种语言,(,例如，结构化程序语言,),的语法。,伪代码实例,16,相关文档,软件项目详细设计,17,本章要点,一、详细设计的概述,二、详细设计方法,三、详细设计工具,四、案例分析,18,案例分析,综合信息管理平台,详细设计,19,小结,详细设计方法,结构化详细设计方法,面向对象的详细设计方法,
