压力试验作业规范.doc

昆山东吴阀门有限公司
文件编号：DW TP-G-13
第 0 次修订
标题：压力试验作业规范
修订日期：
实施日期：2005.03.01
版 号：A/0
页数： 1 / 5

1目的
确保产品的压力试验检验符合有关标准规定。

2 范围
适用于本公司生产的切断类阀门产品。

3 引用标准
JB/T9092-1999 阀门的试验和检验
API598-1996 阀门的检查和试验

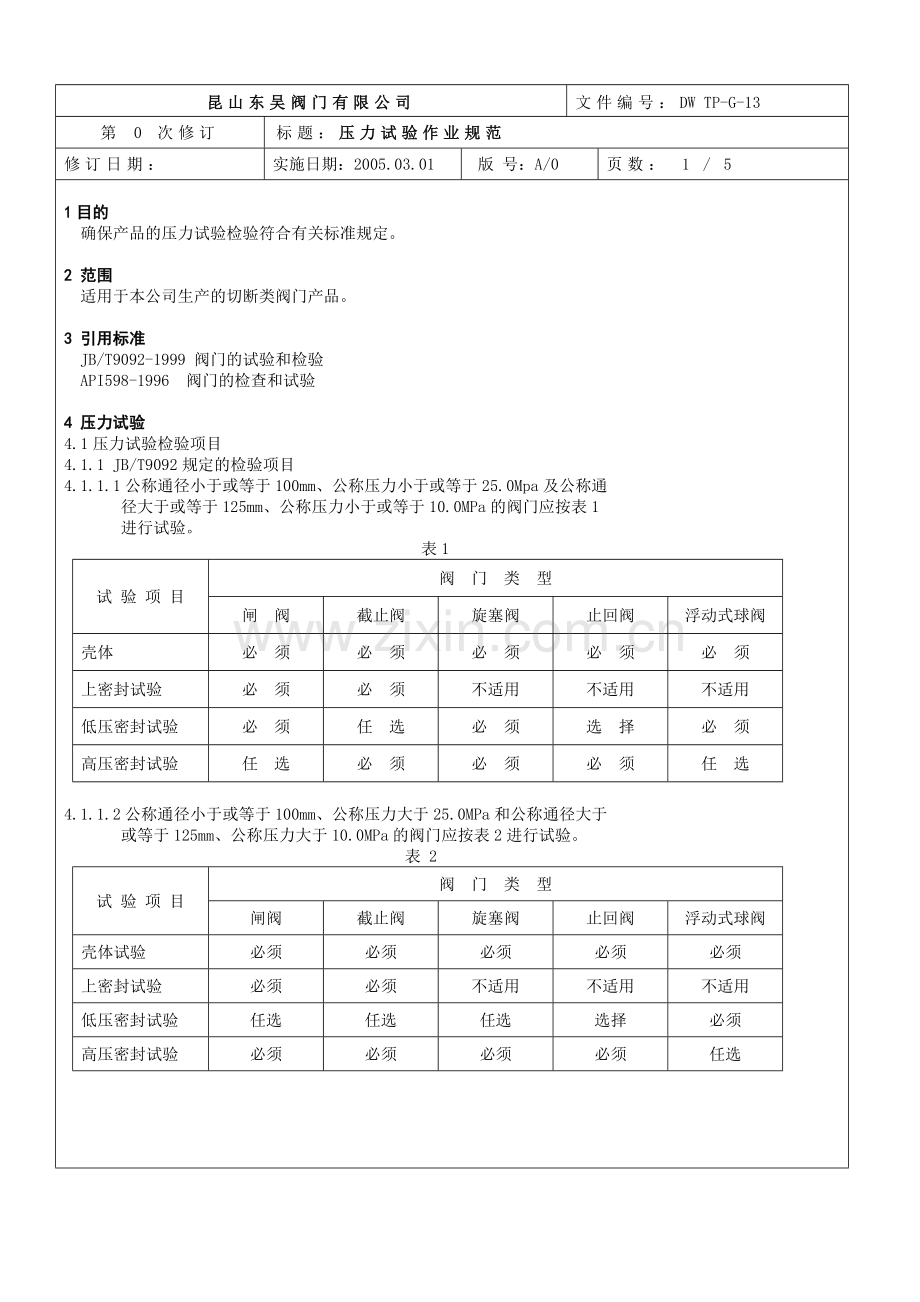

4 压力试验
4.1压力试验检验项目
4.1.1 JB/T9092规定的检验项目
4.1.1.1公称通径小于或等于100mm、公称压力小于或等于25.0Mpa及公称通
径大于或等于125mm、公称压力小于或等于10.0MPa的阀门应按表1
进行试验。
表1
试 验 项 目
阀 门 类 型
闸 阀
截止阀
旋塞阀
止回阀
浮动式球阀
壳体
必 须
必 须
必 须
必 须
必 须
上密封试验
必 须
必 须
不适用
不适用
不适用
低压密封试验
必 须
任 选
必 须
选 择
必 须
高压密封试验
任 选
必 须
必 须
必 须
任 选

4.1.1.2公称通径小于或等于100mm、公称压力大于25.0MPa和公称通径大于
或等于125mm、公称压力大于10.0MPa的阀门应按表2进行试验。
表 2
试 验 项 目
阀 门 类 型
闸阀
截止阀
旋塞阀
止回阀
浮动式球阀
壳体试验
必须
必须
必须
必须
必须
上密封试验
必须
必须
不适用
不适用
不适用
低压密封试验
任选
任选
任选
选择
必须
高压密封试验
必须
必须
必须
必须
任选

昆山东吴阀门有限公司
文件编号：DW TP-G-13
第 0 次修订
标题：压力试验作业规范
修订日期：
实施日期：2005.03.01
版 号：A/0
页数： 2 / 5

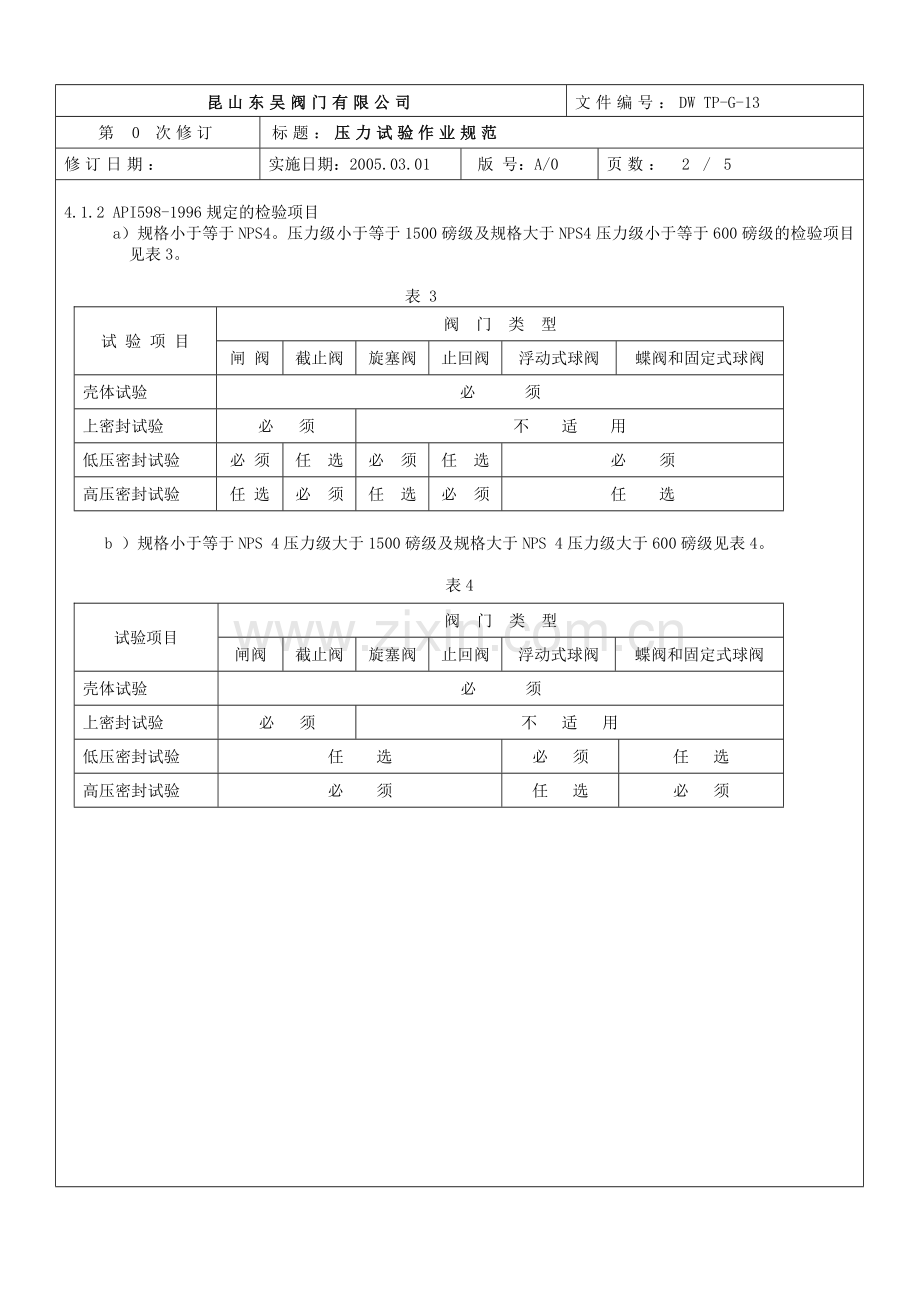

4.1.2 API598-1996规定的检验项目
a）规格小于等于NPS4。压力级小于等于1500磅级及规格大于NPS 4压 力级小于等于600磅级的检验项目见表3。

表 3

试 验 项 目
阀 门 类 型

闸 阀
截止阀
旋塞阀
止回阀
浮动式球阀
蝶阀和固定式球阀

壳体试验
必 须

上密封试验
必 须
不 适 用

低压密封试验
必 须
任 选
必 须
任 选
必 须

高压密封试验
任 选
必 须
任 选
必 须
任 选

b ）规格小于等于NPS 4压力级大于1500磅级及规格大于NPS 4压力级大于600磅级见表4。

表4

试验项目
阀 门 类 型

闸阀
截止阀
旋塞阀
止回阀
浮动式球阀
蝶阀和固定式球阀
壳体试验
必 须
上密封试验
必 须
不 适 用
低压密封试验
任 选
必 须
任 选
高压密封试验
必 须
任 选
必 须

昆山东吴阀门有限公司
文件编号：DW TP-G-13
第 0 次修订
标题：压力试验作业规范
修订日期：
实施日期：2005.03.01
版 号： A/0
页数： 3 / 5

4.2 压力表精度、量程范围选择
压力表的精度至少准确至全程范围的±2%，压力测量的范围应不小于压力表全量程范围的25%，也不大于75%。
4.2.1各公称压力的阀门试压时选用的压力表量程范围见表5。

表 5

压力表量程（MPa）
0～2.5
0～4.0
0～6.0
0～6.0
0～10.0
0～10.0
0-16.0
0～16.0
0～25.0
0～25.0
0～40.0
0～60.0
0～40.0
0～60.0
0～60.0
0～60.0
0～100.0
0～100.0

公称压力(MPa)
1.0
1.6
2.5
4.0
6.4
10.0
16.0
20.0
22.0
25.0
32.0 35.0

4.2.2 API磅级阀门试压时选用的压力表量程范围见表6。

表 6

压力表量程(MPa)
0～4.0
0～6.0
0～16.0
0～16.0
0～25.0
0～50.0
0～60.0
0～50.0
0～60.0
0～60.0
0～100.0

磅级(MPa)
150Lb
300Lb
400Lb
600Lb
800Lb
900Lb
1500Lb

4.2.3 0.6MPa气密封试验用压力表量程范围选用0～1.6MPa。
4.3 试验压力
4.3.1 JB/T9092-1999规定的试验压力。
a高压密封试验压力：1.1PN(止回阀1PN);
b低压密封试验压力:0.6MPa;
c壳体试验压力:1.5PN;
d上密封试验压力:高压上密封试验1.1PN,低压上密封试验0.6MPa。
4.3.2 磅级阀门的试验压力见表7

表 7

压 力 级
磅 级 阀 门

150Lb
300Lb
400Lb
600Lb
800Lb
900Lb
1500Lb

壳体试验压力MPa
3.0
7.70
10.30
15.40
20.50
23.0
38.30
高压密封和上密封试验压力 MPa
2.16
5.62
7.49
11.23
15.0
16.85
28.10
低压密封和上密封试验压力 MPa
0.6±0.1

4.3.3对于合同要求或材料要求高于表7规定的试验压力值时按合同或图纸规定。

昆山东吴阀门有限公司
文件编号：DW TP-G-13
第 0 次修订
标题：压力试验作业规范
修订日期：
实施日期：2005.03.01
版 号：A/0
页数： 4 / 5

4.4 试验压力持续时间

4.4.1 JB/T9092-1999、API598-1996规定的试验最短持续时间见表8。

表 8

阀门规格
最短试验持续时间（秒）

壳体试验
上密封试验
密封试验
NPS
DN
止回阀(API598)
其他阀门
止回阀(API598)
其他阀门
≤2
≤50
60
15
15
60
15
2 1/2～6
65～150
60
60
60
60
60
8～12
200～300
60
120
60
60
120
14
350
120
300
60
120
120

昆山东吴阀门有限公司
文件编号：DW TP-G-13
第 0 次修订
标题：压力试验作业规范
修订日期：
实施日期：2005.03.01
版 号：A/0
页数： 5 / 5

4.5压力试验泄漏率
4.5.1壳体压力试验不允许泄漏
4.5.2密封试验的最大允许泄漏率。
1） JB/T9092-1999 API598-1996 规定的最大允许泄漏率见表9。

表9
阀门规格
所有弹性
密封阀门
除止回阀外的所有金属密封阀门
上密封
金属密封止回阀
NPS
DN
液体(滴/分)a
气体(气泡/分)
液体
气体
液体
气体
≤2
≤50
0
0b
0b
0
第25mm公称通径
2 1/2～6
65～150
0
12
12c 24d
0
3cm3/min
0.042m3/h
700cm3/min
8～12
200～300
0
20
20c 40d
0
≥14
≥350
0
28
28c 56d
0
注: a）对液体试验1毫升(cm3)相当于16滴;
b）对液体试验表示在每个规定的最短试验持续时间内无可见泄漏，对于气体试验表示在每个规
定的最短时间内泄漏量小于1个气泡。
C）JB/T9092-1999规定；
d ）API598-1996规定；
e）对于规格大于NPS 24的止回阀，允许的汇漏率应由买方与制造厂商定。

4.6试验介质
4.6.1壳体试验、高压密封试验、高压上密封试验，试验介质为含有水溶性油或防锈剂的水，若用煤油
作试验须在合同中注明；
4.6.2低压密封试验，低压上密封试验，试验介质为气体或惰性气体；
4.6.3奥氏体不锈钢阀门用水作试验时，所用水的氯含量应不超过100ppm。

4.7有关压力试验的说明
4.7.1 对所有的压力试验应有足够的稳压时间阶段。
4.7.2 压力试验应按文件化的规定进行。
4.7.3 阀门试验是在阀座和密封面去除密封剂的状态下进行；金属和金属接触面的装配润滑剂（导轨油）除外。
4.7.4 API6D产品阀杆上密封试验，除了有协议，阀杆上密封试验应在壳体试验之前进行。
4.7.5 当提供外泄压阀时，外泄压阀应整定至规定的压力并进行试验。泄压阀的试验压力是在38℃（100℉）下确定的额定压力值得1.1倍—1.33倍之间。
4.7.6 用气体作壳体试验应在壳体水压试验后进行，并要有相应的安全防护措施，试验压力应是基准温
度下允许的最大工作压力的1.1倍，此项试验只有合同有要求时才作。
4.7.7 止回阀的低压气密封试验是选择性的（附加试验）。如需要应在合同中注明。
4.7.8 高压或低压密封试验时，阀瓣、阀座背面不允许有明显泄漏。
4.7.9 除止回阀外，低压密封试验本公司规定泄漏率为0（无可见泄漏）。
编制：
审核：
批准：
