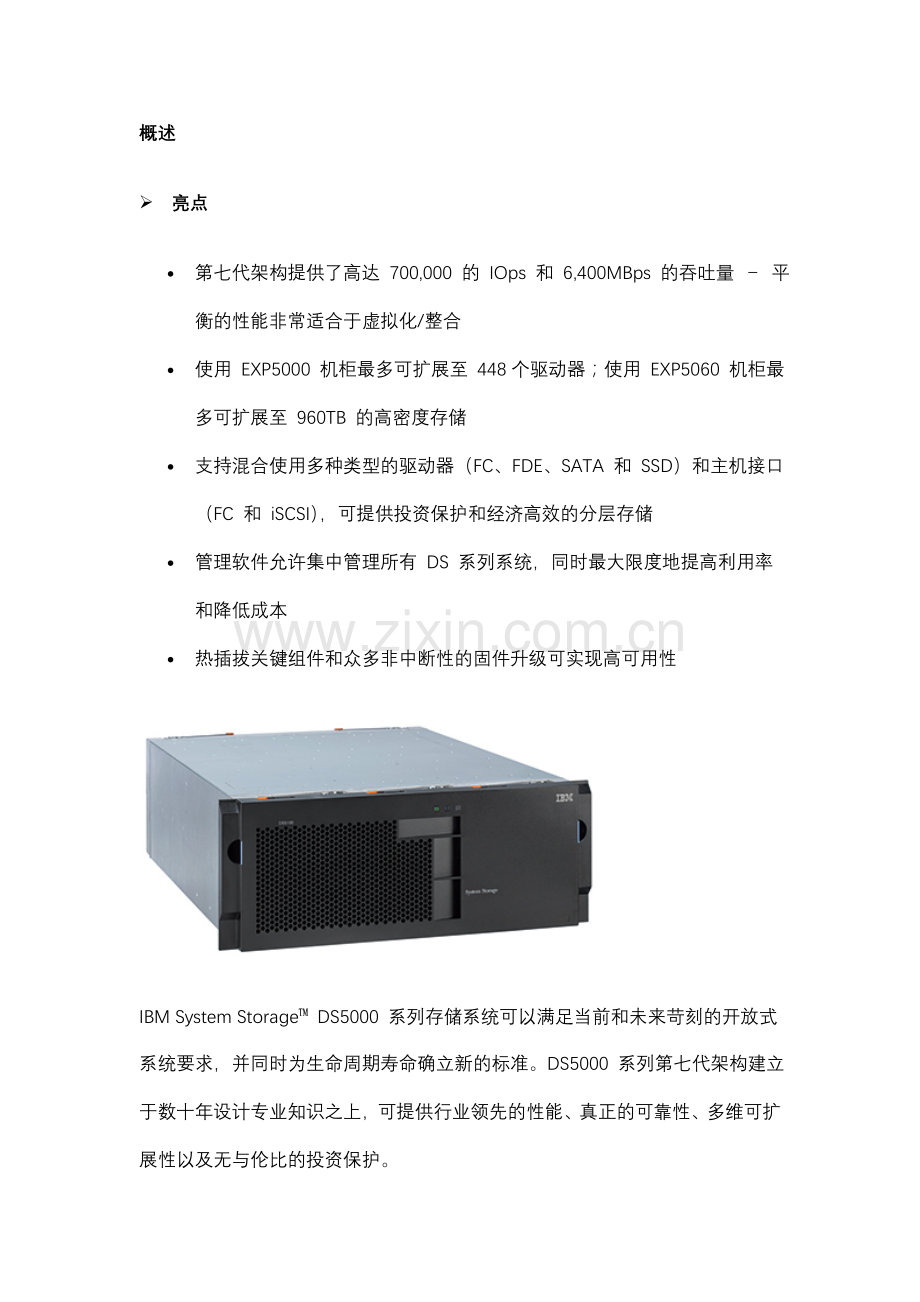

概述
Ø 亮点
· 第七代架构提供了高达 700,000 的 IOps 和 6,400MBps 的吞吐量 － 平衡的性能非常适合于虚拟化/整合
· 使用 EXP5000 机柜最多可扩展至 448个驱动器；使用 EXP5060 机柜最多可扩展至 960TB 的高密度存储
· 支持混合使用多种类型的驱动器（FC、FDE、SATA 和 SSD）和主机接口（FC 和 iSCSI），可提供投资保护和经济高效的分层存储
· 管理软件允许集中管理所有 DS 系列系统，同时最大限度地提高利用率和降低成本
· 热插拔关键组件和众多非中断性的固件升级可实现高可用性

IBM System Storage™ DS5000 系列存储系统可以满足当前和未来苛刻的开放式系统要求，并同时为生命周期寿命确立新的标准。DS5000 系列第七代架构建立于数十年设计专业知识之上，可提供行业领先的性能、真正的可靠性、多维可扩展性以及无与伦比的投资保护。
DS5000 系列同样擅长支持事务型应用程序（如数据库和 OLTP）、吞吐量密集型应用程序（如 HPC 和多媒体）以及整合和虚拟化的并发工作负载。通过其稳健的性能以及超凡的可靠性和可用性，对于 Microsoft® Windows®、UNIX® 和 Linux® 等最常用操作系统，DS5000 系列存储系统可支持最苛刻的服务级别协议 （SLA）。并且如果需求发生了变化，您可以添加或更换主机接口、增加容量、添加缓存并且可以对其即时重新配置系统，从而确保它可以跟进您不断发展壮大的企业。
借助此多维可扩展性，DS5000 系列存储系统可以将正常为三年的生命周期延长到四年，通过延迟（甚至消除）将数据迁移到新系统所需的开支，并允许您在更长的时间段内分配采购成本来保护您的存储投资。通过这样延长生命周期，DS5000 系列可在其他系统报废后相当长的时间内继续创造价值。DS5000 系列的驱动器级加密提供了经济的数据安全性并且没有性能影响。此外，DS5000 系列还提供多个复制选项、驱动器级加密和永久缓存备份，可以帮助确保断电时获取缓存中的所有数据并确保其安全。
Ø 常见特性
· 针对 19英寸机架设计的高效、紧凑的 4U 封装
· “按需购买”旨在支持非中断性的增长
· 易于使用、易于配置的管理界面可管理 DS3000、DS4000® 和 DS5000 系列
· 并行硬件升级和固件加载，支持高可用性设计
· 可连接至 IBM SAN 交换机、导向器和路由器
· 对 Microsoft Windows、UNIX 和 Linux 等最常用操作系统的异构支持
Ø 硬件概要
· 新一代企业级控制器技术
· 现场可更换主机接口卡 （HIC）
o 每个控制器两个
o 当前版本支持 4、8Gbps FC HIC 或 1Gbps iSCSI（总共 16 个主机端口）
· 16个 4Gb/s FC 驱动器接口，可支持多达 448个 FC/SATA 驱动器（如使用 8个 EXP5060，可支持 480个 SATA 驱动器）
· 总计最高 64GB 缓存
o 选项包括每个控制器 4、8、16、32GB 的缓存
o 专用的缓存镜像通道
o 在发生电力中断时进行永久的缓存备份
o 现场可升级
· 支持 RAID 6、5、3、10、1、0
· 两种性能级别（基本型：DS5100 和高性能型：DS5300），性能级别具有现场升级能力
特性与优势
特性
优势
灵活、可更换的主机接口
当客户的基础架构变化时可现场更换 充分利用现有投资、同时为将来做好计划 提供独特的投资保护并延长生命周期
行业领先的性能
支持最苛刻的服务级别协议 （SLA） 并通过增长保持 SLA 非常适合于整合和虚拟化等拥有并发工作负载的环境
线性可扩展的 IOPS 性能
通过增长保持 SLA 每增加一个新驱动器、总体 IOPS 性能都会随之提升
均衡的性能
DS5000 系列在 IOPS 和 MB/s 方面同样表现超凡、并且可以支持拥有广泛性能要求和最苛刻 SLA 的应用程序 非常适合于拥有不同工作负载和应用程序需求的数据仓库、整合和虚拟化环境 可以同时支持数据库和 OLTP 等事务应用程序以及 HPC 和多媒体等吞吐量密集型应用程序
用于 RAID 奇偶校验磁盘计算的自定义 XOR 引擎
可以高效地处理计算密集型的奇偶计算、从而带来卓越的基于磁盘的性能、是 RAID 5 和 RAID 6 配置的理想之选
支持多个 RAID 级别、包括 RAID 6
为任务关键型数据提供高可用性和安全性 可以灵活地配置系统、以满足不同的服务等级
冗余热插拔组件
通过支持在不停止 I/O 的情况下更换组件保持数据可用性
使用 EXP5000 最多可配备 448个 FC 或 SATA 驱动器；使用 8个 EXP5060 最多可配备 480个驱动器
支持最苛刻的容量要求 可以混用 FC 和 SATA 磁盘驱动器（仅 EXP5000） 支持在指定的 FC 驱动器上实现全盘加密、从而在驱动器的整个生命周期内保护数据安全 将 FC 磁盘分配给要求高性能并拥有高 I/O 速率的应用程序、而将相对低廉的 SATA 磁盘用于性能要求较低的应用程序、从而在单个系统中实现分层存储
DS Storage Manager 软件
功能丰富的存储管理软件可以支持最高的利用率和不间断的数据可用性 配置灵活性支持自定义的 LUN 调节以确保最高性能或利用率 集中管理所有本地和联网的基于 DS Storage Manager 的系统 通过一个集中的界面实现快速的存储配置和监控 可在不中断数据访问的情况下配置卷、进行日常维护以及添加新机柜和容量
动态扩展能力
可以联机为新的主机组或现有的卷提供未使用的存储空间、并随需提供额外的容量 可以消除由于增长、重新配置或调节所引起的应用程序中断
最多 512个分区
可以提供足够的分区以便有效地支持大规模的整合或虚拟化环境、从而帮助降低硬件和存储管理成本
完全集成的复制功能
多种选项使管理员能够最佳地满足其复制需求 可以使用本地或远程副本进行文件还原、备份、应用程序测试、数据发掘或灾难恢复
支持异构开放式操作系统
支持 Microsoft® Windows® 、UNIX® 和 Linux® 系统、使 DS5000 系列存储系统可以在任何和所有的开放系统环境中运行
IBM System Storage DS5100模块化企业存储系统规格
物理规格：
高度：
17.4cm （6.87in）
宽度：
45.1cm （17.75in）
深度：
61.6cm （24.25in）
重量：
36.8kg （81.1 lb）
相对湿度（无冷凝）
工作范围
8% 至 80%
存放范围
5% 至 80%
最大露点
26 °C （79 °F）
最大湿度梯度
每小时 10%
海拔范围
工作
低于海平面 30.5m （100ft） 到高于海平面 3,048m （10,000ft）
存储设备
低于海平面 30.5m （100ft） 到高于海平面 3,048m （10,000ft）
运输
低于海平面 30.5m （100ft） 到高于海平面 12,000m （40,000ft）
散热
Btu/小时
1,905
KVA
0.562
瓦特 （AC）
557
安培 （240 VAC）
3
表格中的功率和散热值是在工作时测量的最高值。
噪音
声功率
6.8贝尔
声压
68dBA
电源输入
DS5000 系列控制器机柜
额定电压范围
100VAC 到 240VAC
频率范围
50 到 60Hz
最大工作电流
100VAC 时 7.0A 240VAC 时 3.0A
