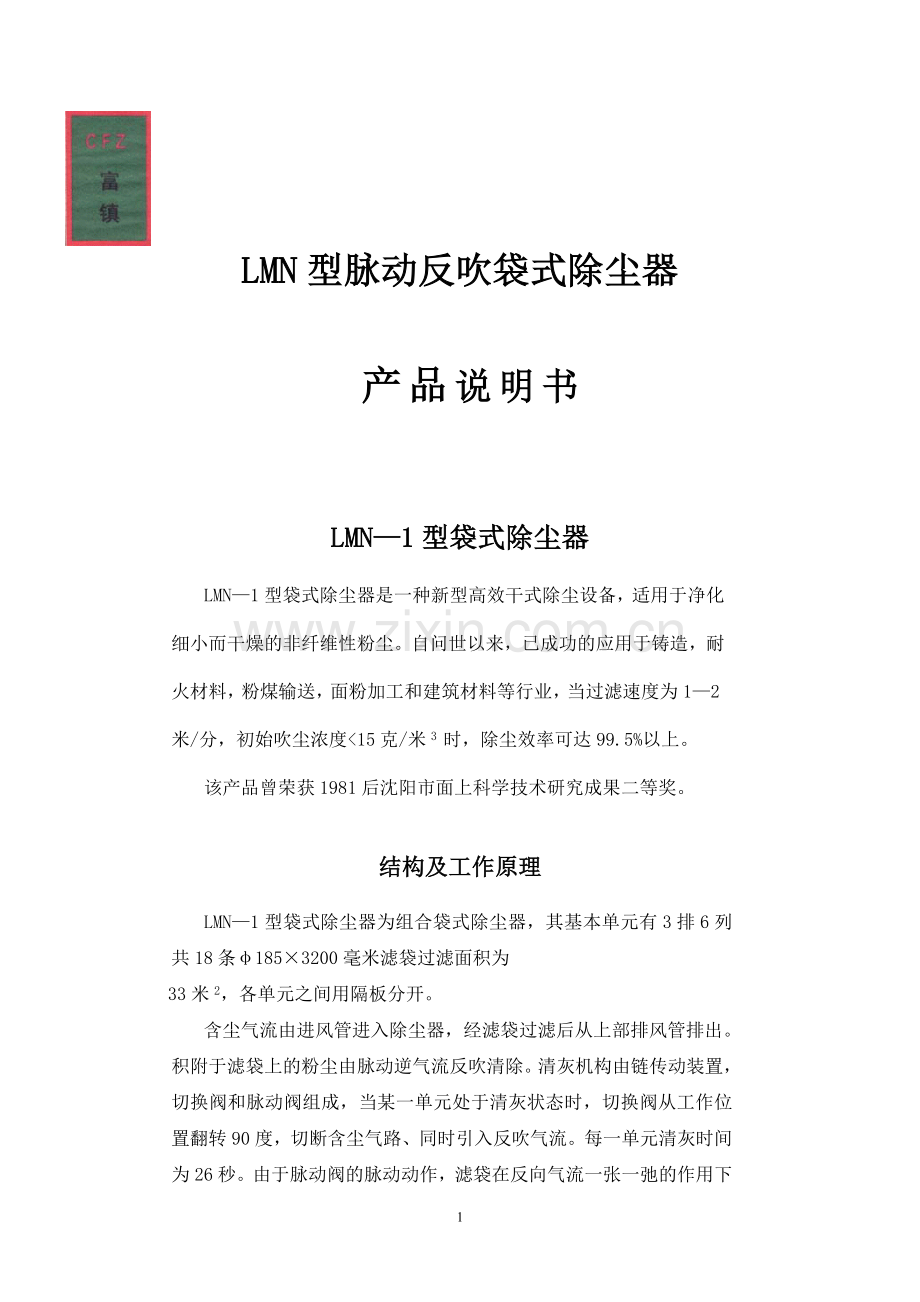

  LMN型脉动反吹袋式除尘器     产品说明书         LMN—1型袋式除尘器   LMN—1型袋式除尘器是一种新型高效干式除尘设备,适用于净化细小而干燥的非纤维性粉尘。自问世以来,已成功的应用于铸造,耐火材料,粉煤输送,面粉加工和建筑材料等行业,当过滤速度为1—2米/分,初始吹尘浓度<15克/米3 时,除尘效率可达99.5%以上。 该产品曾荣获1981后沈阳市面上科学技术研究成果二等奖。   结构及工作原理   LMN—1型袋式除尘器为组合袋式除尘器,其基本单元有3排6列共18条φ185×3200毫米滤袋过滤面积为 33米2,各单元之间用隔板分开。 含尘气流由进风管进入除尘器,经滤袋过滤后从上部排风管排出。积附于滤袋上的粉尘由脉动逆气流反吹清除。清灰机构由链传动装置,切换阀和脉动阀组成,当某一单元处于清灰状态时,切换阀从工作位置翻转90度,切断含尘气路、同时引入反吹气流。每一单元清灰时间为26秒。由于脉动阀的脉动动作,滤袋在反向气流一张一弛的作用下胀缩相间使附着其上的粉尘彻底除掉,并很容易地抖落到下部灰斗中。尾气进入其余工作单元,经再过滤后排出。 本机由转动链条控制,各单元按顺序清灰,便于调节、运行可靠,维修方便。   选 用 说 明   该除尘器有3—16个单元,共14种组合形式,处理气量范围为3960—59400米3/小时,排风管沿除尘器轴向两端均可接管,可根据设计配置任选。 15   LMN—I型袋式除尘器性能表   型号 项目 LMN— 54 LMN— 72 LMN— 90 LMN— 108 LMN— 126 LMN— 144 LMN— 162 LMN— 180 LMN— 198 LMN— 216 LMN— 234 LMN— 252 LMN— 270 LMN— 288 组数 3 4 5 6 7 8 9 10 11 12 13 14 15 16 袋数 54 72 90 108 126 144 162 180 198 216 234 252 273 288 过滤面积 (米2) 99 132 165 198 231 264 297 330 363 396 429 462 495 528 处理气量 (米3/时) 3960— 7920 5940— 11800 7920 — 15840 9900—19800 11880—23760 13860—27720 15840—31680 17820—35640 19800—39600 21780—43560 23760—47520 25740—51480 27720—55440 29700—59400 阻力 (毫米水柱) 70——125 清灰风量 (米3/时) 500 585 675 760 845 930 1005 1090 1175 1260 1345 1430 1515 1600 清灰时间(秒) 26 6 26 26 26 26 26 26 26 26 26 26 26 26 清灰间隔(秒) 130 182 234 130 156 182 208 224 234 234         传 动 链 电机规格 JW09B——4 功率(瓦) 0.25 逆气流阀 电机规格 JW09B——4 功率(瓦) 0.25 螺旋 减速机 BWD1.5—2—59 BWD2.2—2—59 BWD2.2—3—59 BWD3—3—59 BWD4—4—59 电机规格 Y90L——4 Y100L1——4 Y100L1——4 Y100L2——4 Y112M——4 功率(瓦) 1.5 2.2 2.2 3 4 排 灰 阀 减速机 —— BWD1.5——2——59 电机规格 —— Y90L——4 功率(瓦) —— 1.5 进口管数目 1 2 3 4 5 6     LMN—I除尘器支脚尺寸系列表   单元数符号 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ∠ 2314 3054 3794 2534 5274 6014 6754 7494 8234 8974 9714 10454 11194 11934 ∠A 2114 2854 3594 4334 5074 5814 6554 7294 8034 8774 9514 10254 10994 11734 n×∠B / / / 2×2167 2×2537 2×2907 3×2184.7 3×2431.3 3×2678 3×2924.7 4×2378.4 4×2563.5 4×2748.5 4×2933.5     LMN—I型除尘器外型尺寸表   单元数符号 3 4 5 6 7 8 9 10 11 12 13 14 15 16 A 2295 3035 3775 4515 5255 5995 6735 7475 8215 8955 9695 10435 11175 11915 B 2509 3249 3989 4729 5469 6209 6949 7689 8429 9169 9909 10649 11389 12129 C 1068 1808 2548 3288 4028 4768 5508 6248 6988 7728 8468 9208 9948 10688     设备的规格与性能     项 规格 目 性能参数 DDF— 1000 DDF— 1800 DDF— 3000 DDF— 4000 DDF— 5000 DDF— 6000 DDF— 7000 DDF— 8000 DDF— 9000 DDF— 10000 过滤面积(m2) 1000 1800 3000 4000 5000 6000 7000 8000 9000 10000 处理风量m3/h 30000 — 90000 54000 — 162000 90000 — 270000 120000 — 360000 150000 — 450000 180000 — 540000 210000 — 630000 240000 — 720000 270000 — 810000 300000 — 900000 设备阻力(Pa) 1470 1470 1470 1470 1470 1470 1470 1470 1470 1470 过滤小室数 (个) 6 8 6 6 8 8 10 10 12 12 滤袋排数 (排) 15 11 7 10 9 11 10 11 11 12 单室过滤面积 (m2) 250 225 500 666 625 750 700 800 730 830 滤 袋 尺 寸 (¢mm) 260 180 300 300 300 300 300 300 300 292 入口温度(℃) <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 设备重量(T) 57.5 81.65 138 161 195.5 230 310.5 345 414 517 价 格(万元) 71 94 152 182 239 265 418 488 570 659      LMN—Ⅱ型 袋 式 除 尘 器       LMN—Ⅱ型袋式除尘器是一种新型高效干式除尘设备,适用于净化细小而干燥的非纤维性粉尘。自问世以来,已成功的应用于铸造、耐火材料、粉煤输送、面粉加工和建筑材料等行业。当过滤速度为1—2米/分,初始吹尘浓度<15克/米3时,除尘效率可达99.5%以上。 该产品曾荣获1981年沈阳市科学技术研究成果二等奖。   结 构 及 工 作 原 理   LMN—Ⅱ型除尘器为组合袋式除尘器,其基本单元有3排6列共18条¢185×3200毫米滤袋过滤面积为33米2,各单元之间用隔板分开。 含尘气流由进风管进入除尘器,经滤袋过滤后从上部排风管排出。积附于滤袋上的粉尘由脉动逆气流反吹清除。清灰机构由链传动装置,切换阀和脉动阀组成,当某一单元处于清灰状态时,切换阀从工作位置翻转90度,切断含尘气路,同时引入反吹气流。每一单元清灰时间为26秒。由于脉动阀的脉动动作,滤袋在反向气流一张一弛的作用下胀缩相间使附着其上的粉尘彻底除掉,并很容易地抖落到下部灰斗中。尾气进入其余工作单元,经再过滤后排出。 本机由转动链条控制,各单元按顺序清灰,便于调节、运行可靠、维修方便。   选 用 说 明   该除尘器有3—16个单元,共14种组合形式,处理气量范围为3960—59400米3/小时,排风管沿除尘器轴向两端均可接管,可根据设计配置任选。     LMN—Ⅱ型袋式除尘器性能表     型号 项目 LMNⅡ —54 LMNⅡ —72 LMNⅡ —90 LMNⅡ —108 LMNⅡ —126 LMNⅡ —144 LMNⅡ —162 LMNⅡ —180 LMNⅡ —198 LMNⅡ —216 LMNⅡ —234 LMNⅡ —252 LMNⅡ —270 LMNⅡ —288 组 数 3 4 5 6 7 8 9 10 11 12 13 14 15 16 袋 数 54 72 90 108 126 144 162 180 198 216 234 152 270 288 过滤面积(米2) 99 132 165 198 231 264 297 330 363 396 429 462 495 528 处理气量 (米3/时) 3960 — 7920 5940— 11800 7920— 15840 9900— 19800 11880— 23760 13860— 27720 15840— 31680 17820— 35640 19800— 39600 21780— 43560 23760— 47520 25740— 51480 27720— 55440 29700— 59400 阻力 (毫米水柱) 70—125 清灰风量 (米3/时) 500 585 675 760 845 930 1005 1090 1175 1260 1345 1430 1515 1600 清灰时间(秒) 26 26 26 26 26 26 26 26 26 26 26 26 26 26 清灰间隔(秒) 130 182 234 130 156 182 208 224 234 234         传动链 电机 规格 JW09B—4 功率(瓦) 0.25 逆气流阀 电机 规格 JW09B—4 功率(瓦) 0.25 螺旋 减速机 BWD1.5—2—59 BWD2.2—2—59 BWD2.2—3—59 BWD3—3—59 BWD4—4—59 电机规格 JO2—22—4 JO2—31—4 JO2—31—4 JO2—32—4 JO2—41—4 功率(瓦) 1.5 2.2 2.2 3 4 排灰 阀 减速机 — BWD1.5—2—59 电机 规格 — JO2—22—4 功率(瓦) — 1.5 进口管数目 1 2 3 4 5 6       LMN—Ⅱ除尘器支脚尺寸系列表     单元数 符号 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ∠ 2314 3054 3794 2534 5274 6014 6754 7494 8234 8974 9714 10454 11194 11934 ∠A 2114 2854 3594 4334 5074 5814 6554 7294 8034 8774 9514 10254 10994 11734 n×∠B / / / 2×2167 2×2537 2×2907 3×2184.7 3×2431.3 3×2678 3×2924.7 4×2378.4 4×2563.5 4×2748.5 4×2933.5         LMN—Ⅱ型除尘器外型尺寸表     单元数 符号 3 4 5 6 7 8 9 10 11 12 13 14 15 16 A 2295 3035 3775 4515 5255 5995 6735 7475 8215 8955 9695 10435 11175 11915 B 2509 3249 3989 4729 5469 6209 6949 7689 8429 9169 9909 10649 11389 12129 C 1068 1808 2548 3288 4028 4768 5508 6248 6988 7728 8468 9208 9948 10688     图 形     安装、使用及维护说明   安 装   1.安装前,应参照技术文件核对除尘器及所带零部件的完好性。 2.除尘器各部箱体及法兰连接件之间,均垫以2—3毫米厚的石棉胶垫,用螺栓固紧,要求各部位受力均匀、严密、不漏气。 3.控制含尘气体的换向阀和逆洗气流阀板的位置相差90度,即一块板全开时另一块板应处于全闭位置。 4.传动链条松紧度要适宜,每米不平直度不超过2毫米,全长不平直度不超过3毫米。 5.各滤袋安装时要张紧,并调节上部吊挂弹簧长度,使每单元布袋张拉受力均匀。   使 用   1.对减速机、轴承、传动链条等转动部件应在启动前检查其转动灵活性,并浇注润滑油。 2.使用208涤纶绒布时处理气体温度不得超过130℃除尘器用于高温场合,须对气体进行冷却或采用耐热滤滤料,但应保证不出现结露现象。   维 护   1.定期检查电气设备,转动部件要及时加油。 2.定期检查滤袋,发现损伤时修补或更换。 如果设备阻力过大,系滤袋堵塞造成透气不良,须用温水和肥皂洗涤滤袋。
