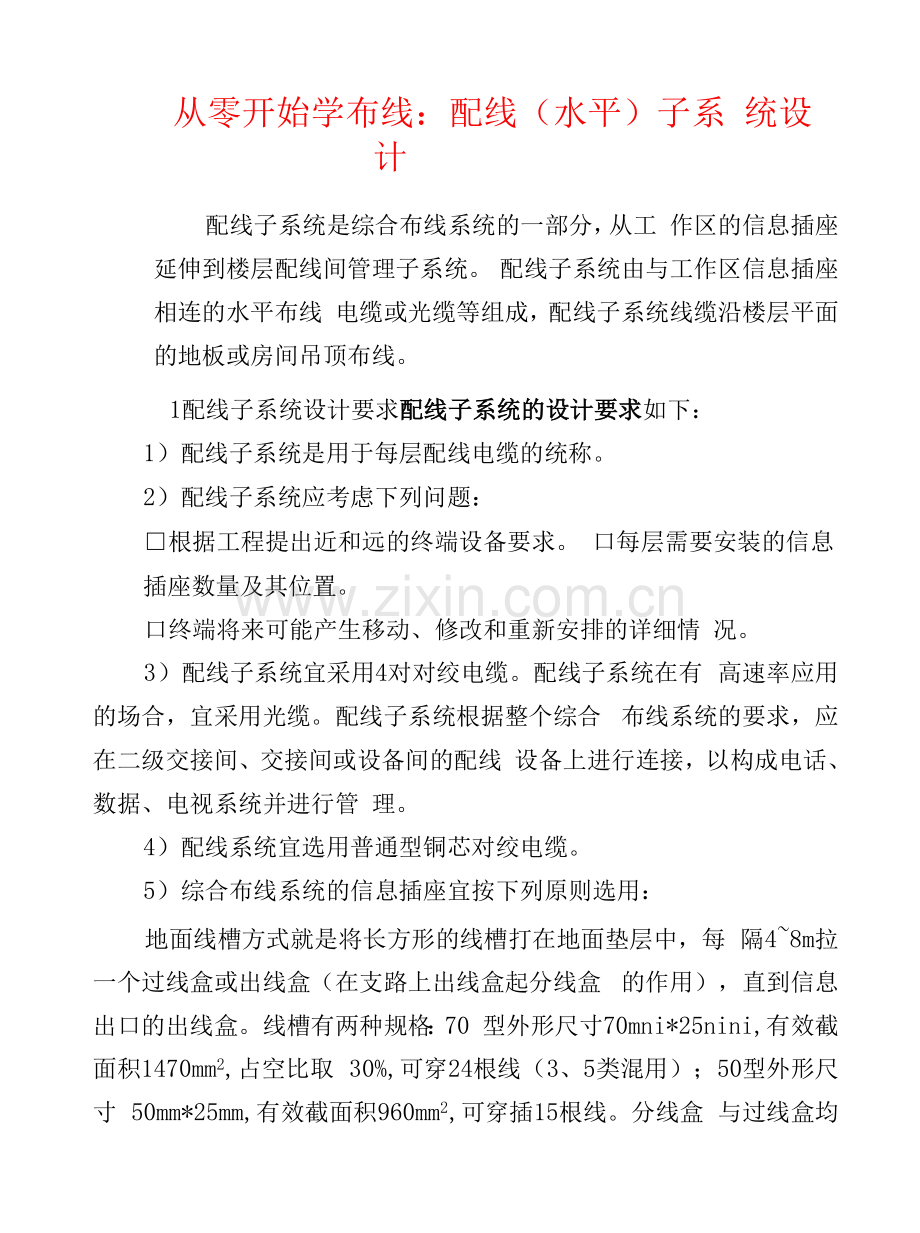

从零开始学布线：配线（水平）子系 统设计
配线子系统是综合布线系统的一部分，从工 作区的信息插座延伸到楼层配线间管理子系统。 配线子系统由与工作区信息插座相连的水平布线 电缆或光缆等组成，配线子系统线缆沿楼层平面 的地板或房间吊顶布线。
1配线子系统设计要求配线子系统的设计要求如下：
1）配线子系统是用于每层配线电缆的统称。
2）配线子系统应考虑下列问题：
□根据工程提出近和远的终端设备要求。 口每层需要安装的信息插座数量及其位置。
口终端将来可能产生移动、修改和重新安排的详细情 况。
3）配线子系统宜采用4对对绞电缆。配线子系统在有 高速率应用的场合，宜采用光缆。配线子系统根据整个综合 布线系统的要求，应在二级交接间、交接间或设备间的配线 设备上进行连接，以构成电话、数据、电视系统并进行管 理。
4）配线系统宜选用普通型铜芯对绞电缆。
5）综合布线系统的信息插座宜按下列原则选用：

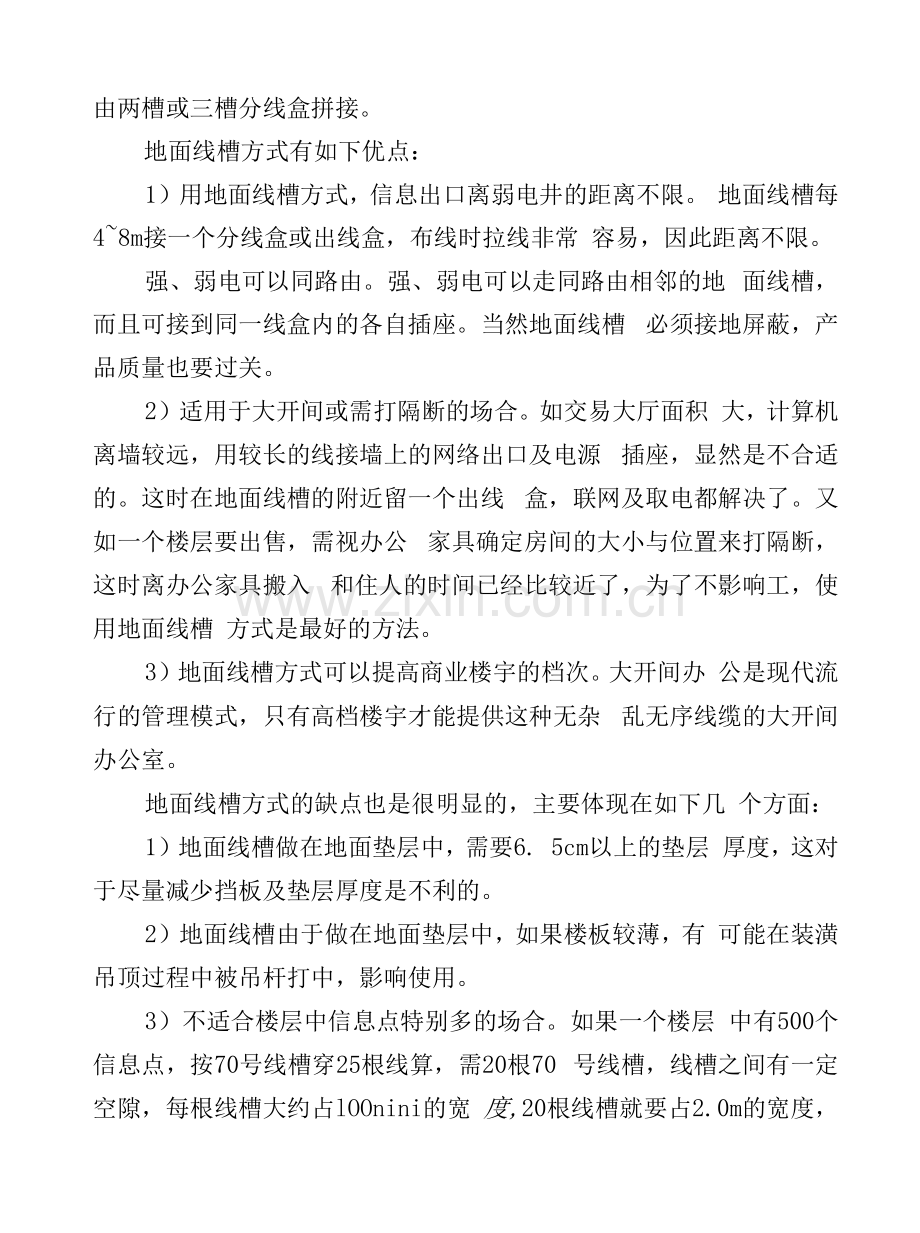

地面线槽方式就是将长方形的线槽打在地面垫层中，每 隔4~8m拉一个过线盒或出线盒（在支路上出线盒起分线盒 的作用），直到信息出口的出线盒。线槽有两种规格：70 型外形尺寸70mni*25nini,有效截面积1470mm2,占空比取 30%,可穿24根线（3、5类混用）；50型外形尺寸 50mm*25mm,有效截面积960mm2,可穿插15根线。分线盒 与过线盒均由两槽或三槽分线盒拼接。
地面线槽方式有如下优点：
1）用地面线槽方式，信息出口离弱电井的距离不限。 地面线槽每4~8m接一个分线盒或出线盒，布线时拉线非常 容易，因此距离不限。
强、弱电可以同路由。强、弱电可以走同路由相邻的地 面线槽，而且可接到同一线盒内的各自插座。当然地面线槽 必须接地屏蔽，产品质量也要过关。
2）适用于大开间或需打隔断的场合。如交易大厅面积 大，计算机离墙较远，用较长的线接墙上的网络出口及电源 插座，显然是不合适的。这时在地面线槽的附近留一个出线 盒，联网及取电都解决了。又如一个楼层要出售，需视办公 家具确定房间的大小与位置来打隔断，这时离办公家具搬入 和住人的时间已经比较近了，为了不影响工，使用地面线槽 方式是最好的方法。
3）地面线槽方式可以提高商业楼宇的档次。大开间办 公是现代流行的管理模式，只有高档楼宇才能提供这种无杂 乱无序线缆的大开间办公室。
地面线槽方式的缺点也是很明显的，主要体现在如下几 个方面：
1）地面线槽做在地面垫层中，需要6. 5cm以上的垫层 厚度，这对于尽量减少挡板及垫层厚度是不利的。
2）地面线槽由于做在地面垫层中，如果楼板较薄，有 可能在装潢吊顶过程中被吊杆打中，影响使用。
3）不适合楼层中信息点特别多的场合。如果一个楼层 中有500个信息点，按70号线槽穿25根线算，需20根70 号线槽，线槽之间有一定空隙，每根线槽大约占lOOnini的宽 度,20根线槽就要占2.0m的宽度，除门可走6~10根线槽 外，还需开1.0^1. 4m的洞，但弱电井的墙一般是承重墙， 开这样大的洞是不允许的。另外地面线槽多了，被吊杆打中 的机会相应增大。因此建议超过300个信息点，应同时用地 面线槽与吊顶内线槽两种方式，以减轻地面线槽的压力。
4）不适合石质地面。地面出线盒宛如大理石地面长出 了几只不合时宜的眼睛，地面线槽的路径应避免经过石质地 面或不在其上放出线盒与分线盒。
5）造价昂贵。如地面出线盒为了美观，盒盖是铜的，一个出线槽盒的售价为300〜400元。这是墙上出线盒所不能 比拟的。总体而言，地面线槽方式的造价是吊顶内线槽方式 的如5倍。目前地面线槽方式大多数用在资金充裕的金融业 楼宇中。
在选型与设计中还应注意以下几点：
1）选型时，应选择那些有工程经验的厂家，其产品要 通过国家电气屏蔽检验，避免强、弱电同路对数据产生影 响；敷设地面线槽时，厂家应派技术人员现场指导，避免打 上垫层后再发现问题而影响工。
2）应尽量根据甲方提供的办公家具布置图进行设计， 避免地面线槽出口被办公家具挡住。无办公家具时，地面线 槽应均匀地布放在地面出口；对有防静电地板的房间，只需 布放一个分线盒即可，出线走敷设静电地板下。
3）地面线槽的主干部分尽量打在走廊的垫层中。楼层 信息点较多，应同时采用地面管道与吊顶内线槽两种相结合 的方式。
口单个连接的8芯插座宜用于基本型系统。
口双个连接的8芯插座宜用于增强型系统。
一个给定的综合布线系统设计可采用多种类型的信息插 座。
6）配线子系统电缆长度应为90m以内。
7）信息插座应在内部做固定线连接。
8）配线子系统缆线宜采用在吊顶、墙体内穿管或设置 金属密封线槽及开放式（电缆桥架、吊挂环等）敷设，当缆 线在地面布放时，应根据环境条件选用地板下线槽、网络地 板、高架（活动）地板布线等安装方式。
9）缆线应远离高温和电磁干扰的场地。
10）管线的弯曲半径应符合下表的要求。 表管线敷设弯曲半径
缆线类型
弯曲上
户径（mm） /倍
2芯或4芯水平光缆
>25mm
其他芯数和主干光缆
不小］
F■光缆外径的10倍
4对非屏蔽电缆
不小］
「电缆外径的6倍
4对屏蔽电缆
不小匚
F电缆外径的8倍
大对数主干电缆
不小于电缆外径的10倍
室外光缆、电缆
不小于缆线外径的10倍

注：当缆线采用电缆桥架布放时，桥架内侧的弯曲半径 不应小于300mmo
11）缆线布放在管与线槽内的管径与截面利用率，应根 据不同类型的缆线做不同的选择。管内穿放大对数电缆或4 芯以上光缆时，直线管路的管径利用率应为50%〜60%,弯管 路的管径利用率应为40%〜50%。管内穿放4对对绞电缆或4 芯光缆时，截面利用率应为30%〜40%。布放缆线在线槽内的 截面利用率应为40%~60%。
2配线子系统设计概述
配线子系统设计涉及配线子系统的传输介质和部件集 成，主要有7点：
1）确定线路走向。
2）确定线缆、槽、管的数量和类型。
3）确定电缆的类型和长度。
4）订购电缆和线槽，5）如果打吊杆走线槽，则需要用多少根吊杆。
6）如果不用吊杆走线槽，则需要用多少根托架。
7）语音点、数据点互换时，应考虑语音点的水平干线 线缆同数据点线缆类型。
确定线路走向一般要由用户、设计人员、施工人员到现 场根据建筑物的物理位置和施工难易度来确立。
信息插座的数量和类型、电缆的类型和长度一般在总体 设计时便已确立，但考虑到产品质量和施工人员的误操作等 因素，在订购时要留有余地。
订购电缆时，必须考虑：
1）确定介质布线方法和电缆走向。
2）确认到管理间的接线距离。
3）留有端接容差。
电缆的计算公式有3种，现将3种方法提供给读者参考：
1）订货总量（总长度H1）二所需总长+所需总长*10%+n*6o
其中所需总长指n条布线电缆所需的理论长度，所需 总长*10%为备用部分，n*6为端接容差。
2）整幢楼的用线量二I2NC。
□ N——楼层数。
□ C——每层楼用线量，C=[0. 55* （L+S） +6]*n。
□ L本楼层离水平间最远的信息点距离。
□ S——本楼层离水平间最近的信息点距离。
□ n本楼层的信息插座总数。
□ 0. 55——备用系数。
□ 6——端接容差。
3）总长度二（工+B） /2x« + （ （A+B） /2*n） *10%。
□ A——最短信息点长度。
□ B最长信息点长度。
□ N——楼内需要安装的信息点数。
□ （ （A+B） /2*n） *10%量参数（富余量）。
用线箱数二总长度（m） /305+1双绞线一般以箱为单位订购，每箱双绞线长度为
305mo设计人员可用这3种算法之一来确定所需线缆长度。 在水平布线通道内，关于电信电缆与分支电源电缆要说 明以下几点：
1）屏蔽的电源导体（电缆）与电信电缆并线时不需要 分隔。
2）可以用电源管道障碍（金属或非金属）来分隔电信 电缆与电源电缆。
3）对非屏蔽的电源电缆，最小的距离为10cmo
4）在工作站的信息口或间隔点，电信电缆与电源电缆 的距离最小应为6cm。
5）确定配线与干线接合配线管理设备。
6）打吊杆走线槽时吊杆需求量计算。打吊杆走线槽
时，一般是间距血左右打一对吊杆。吊杆的总量应为水平 干线的长度（m） *2 （根）。
7）托架需求量计算。使用托架走线槽时，一般是
ri.5m安装一个托架，托架的需求量应根据水平干线的实 际长度去计算。
托架应根据线槽走向的实际情况来选定。一般有两种情 况：
1）水平线槽不贴墙，则需要定购托架。
2）水平线贴墙走，则可购买角钢的自做托架。
3水平干线子系统布线线缆种类在水平干线布线,系统中常用的线缆有4种：
1）100W非屏蔽双绞线（UTP）电缆。
2）100W屏蔽双绞线（STP）电缆。
3）50W同轴电缆。
4）62. 5/125mm 光纤电缆。
这4种电缆的种类、规格、性能在之前的文章已做了叙 述，这里就不再赘述。在欧洲水平布线主张用120W或150W 的双绞线，并趋向于屏蔽的。
4配线子系统布线方案
配线子系统布线，是将电缆线从管理间子系统的配线间 接到每一楼层的工作区的信息输入/输出（I/O）插座上。设 计者要根据建筑物的结构特点，从路由（线）最短、造价最 低、施工方便、布线规范等几个方面考虑。
配线子系统是在室内（楼道内）布线，配线子系统布线 是一个综合管网布线的子系统，由于建筑物中的管线比较多 （信息网络、通信、卫星接收及有线电视、安全技术防范、 火灾自动报警、消防联动、公共广播及会议等各弱电系 统），要遇到一些矛盾，所以设计配线子系统时必须折中考 虑，优选最佳的配线布线方案。
1. 解决好弱电线槽架的位置
综合管网布线必须要解决好弱电线槽架与管道在空间位 置上的合理安置，并配合楼道内弱电综合管网布线设计，如 a、b所不。
a）b）楼道内弱电综合管网布线设计图
经过统一的设计，综合在一套配线系统上，以方便用户 在需要时穿线，并应有一定的备用空位，以便今后扩容。实 现楼道内有限空间共享，充分利用有限的空间。
系统的深化设计由承包商负责，并与其他系统的接口协 调事宜。设计人员应根据管线协调会上的要求对设计图进行 修改和调整，并在设计内容上进一步深化，达到施工图的设 计要求。
2. 信息网络配线子系统布线设计方案
信息网络配线子系统布线设计方案一般可采用3种类 型：
1）直接埋管式。
2）先走吊顶内线槽，再走支管到信息出口的方式。
3）适合大开间及后打隔断的地面线槽方式。
其余都是这3种方式的改良型和综合型。现对上述方式 进行讨论。
（1）直接埋管线槽方式
直接埋管布线方式如所示。它是由一系列密封在现浇混 凝土里的金属布线管道或金属馈线走线槽组成的。这些金属 管道或金属线槽从水平间向信息插座的位置辐射。根据通信 和电源布线的要求、地板厚度和占用的地板空间等条件，直 接埋管布线方式可能要采用厚壁镀锌管或薄型电线管。这种 方式在老式的设计中非常普遍。
直接埋管布线方式
现代楼宇不仅有较多的电话语音点和计算机数据点，而 且语音点与数据点可能还要求互换，以增加综合布线系统使 用的灵活性。因此综合布线的水平线缆比较粗，如3类4对 非屏蔽双绞线外径为1. 7mm,截面积为17. 34mm2, 5类4对 非屏蔽双绞线外径为5. 6mm,截面积为24. 6Sink,对于目前 使用较多的SC镀锌钢管及阻燃高强度PVC管，建议容量为 60%o
对于新建的办公楼宇，要求面积为8〜10萨便拥有一对 语音、数据点，要求稍差的是10-12m2便拥有一对语音、数 据点。设计布线时，要充分考虑到这一点。
（2）先走线槽再走支管方式
线槽由金属或阻燃高强度PVC材料制成，有单件扣合方 式和合式两种类型。
线槽通常悬挂在天花板上方的区域，用在大型建筑物或 布线系统比较复杂而需要有额外支持物的场合。用横梁式线 槽将电缆引向所要布线的区域。由弱电井出来的缆线先走吊 顶内的线槽，到各房间后，经分支线槽从横梁式电缆管道分 叉后将电缆穿过一段支管引向墙柱或墙壁，贴墙而下到本层 的信息出口（或贴墙而上，在上一层楼板钻一个孔，将电缆
引到上一层的信息出口）;最后端接在用户的插座上，如所 不O先走线槽后分支管布线方式
在设计、安装线槽时应多方考虑，尽量将线槽放在走廊 的吊顶内，并且去各房间的支管应适当集中至检修孔附近， 便于维护。如果是新楼宇，应赶在走廊吊顶前施工，这样不 仅减少布线工时，还利于已穿线缆的保护，不影响房内装 修；一般走廊处于中间位置，布线的平均距离最短，节约线 缆费用，提高综合布线系统的性能（线越短传输的质量越 高），尽量避免线槽进入房间，否则不仅费钱，而且影响房 间装修，不利于以后的维护。
弱电线槽能走综合布线系统、公用天线系统、闭路电视 系统（24V以内）及楼宇自控系统信号线等弱电线缆。这可 降低工程造价。同时由于支管经房间内吊顶贴墙而下至信息 出口，在吊顶与其他的系统管线交叉施工，减少了工程协调 量。
（3）地面线槽方式
地面统槽方式就是弱电井出来的线走地面线槽到地面出 线盒或由分线盒出来的支管到墙
上的信息出口。由于地面出线盒或分线盒或柱体直接走 地面垫层，因此这种方式适用于大开间或需要打隔断的场 合，如所示。
图地面线槽布线法
