给水排水工程

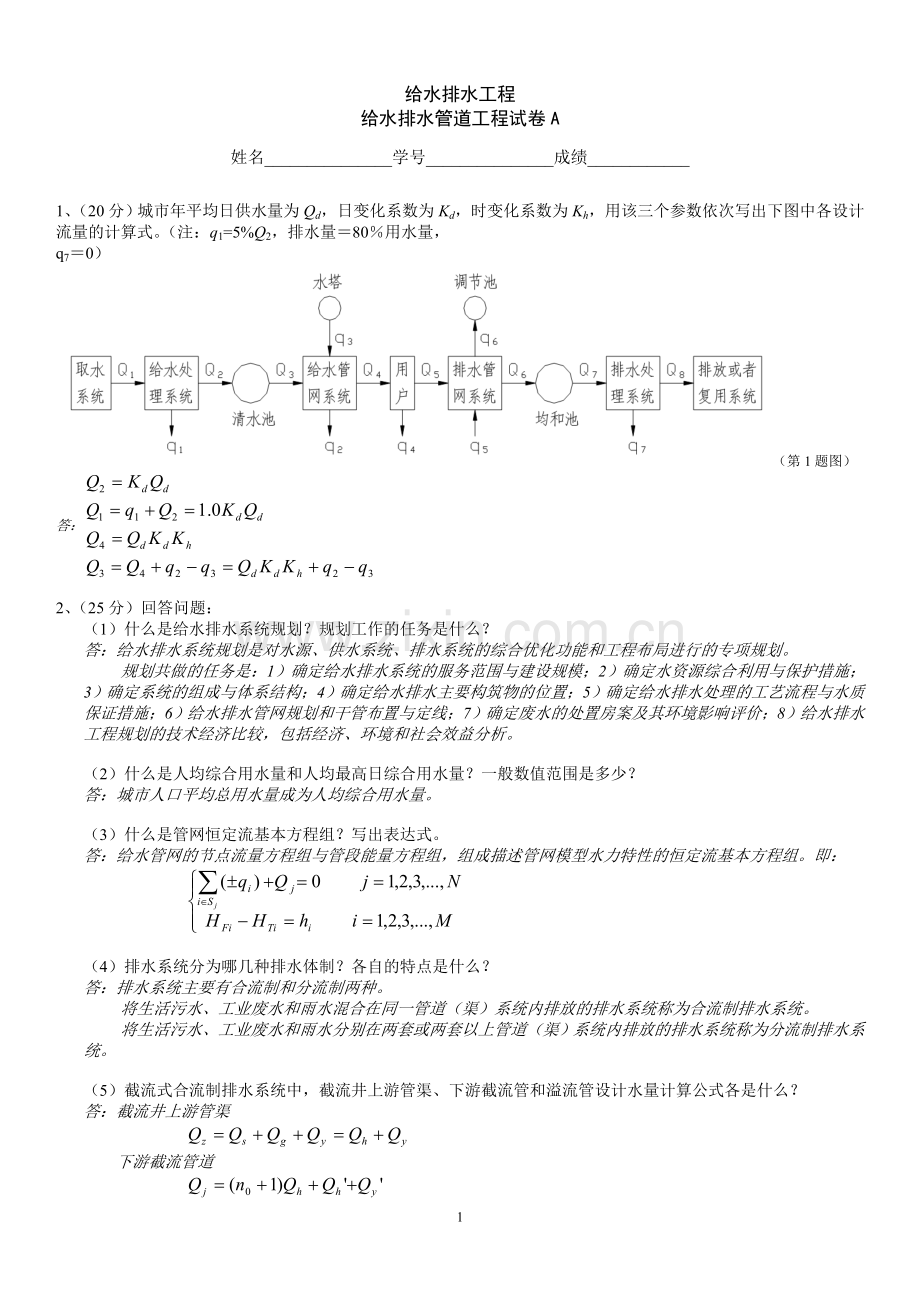

给水排水管道工程试卷A

姓名_______________学号_______________成绩____________

1、（20分）城市年平均日供水量为Qd，日变化系数为Kd，时变化系数为Kh，用该三个参数依次写出下图中各设计流量的计算式。（注：q1=5%Q2，排水量＝80％用水量，
q7＝0）
（第1题图）
答：

2、（25分）回答问题：
（1）什么是给水排水系统规划？规划工作的任务是什么？
答：给水排水系统规划是对水源、供水系统、排水系统的综合优化功能和工程布局进行的专项规划。
规划共做的任务是：1）确定给水排水系统的服务范围与建设规模；2）确定水资源综合利用与保护措施；3）确定系统的组成与体系结构；4）确定给水排水主要构筑物的位置；5）确定给水排水处理的工艺流程与水质保证措施；6）给水排水管网规划和干管布置与定线；7）确定废水的处置房案及其环境影响评价；8）给水排水工程规划的技术经济比较，包括经济、环境和社会效益分析。

（2）什么是人均综合用水量和人均最高日综合用水量？一般数值范围是多少？
答：城市人口平均总用水量成为人均综合用水量。

（3）什么是管网恒定流基本方程组？写出表达式。
答：给水管网的节点流量方程组与管段能量方程组，组成描述管网模型水力特性的恒定流基本方程组。即：

（4）排水系统分为哪几种排水体制？各自的特点是什么？
答：排水系统主要有合流制和分流制两种。
将生活污水、工业废水和雨水混合在同一管道（渠）系统内排放的排水系统称为合流制排水系统。
将生活污水、工业废水和雨水分别在两套或两套以上管道（渠）系统内排放的排水系统称为分流制排水系统。

（5）截流式合流制排水系统中，截流井上游管渠、下游截流管和溢流管设计水量计算公式各是什么？
答：截流井上游管渠

下游截流管道

溢流管道

3、（15分）某给水工程项目建设投资为9600万元，年运行费用为325万元/年，计算：
1）投资偿还期为20年的静态年费用计算值；
2）利率为5.5％，还款期为20年的动态年费用计算值。
【提示：动态年平均还款计算公式：】
解：1）静态年费用折算值：
万元/年
2）动态年费用折算值：
万元/年

4、（20分）某城市最高日用水量为27000m3/d，其各小时用水量如表1所示，管网中设有水塔，二级泵站分两级供水，从前一日22点到清晨6点为一级，从6点到22点为另一级，每级供水量等于其供水时段用水量平均值。试绘制用水量变化曲线，并进行以下项目计算：
1）时变化系数；
2）清水池和水塔调节容积。

某城市最高日各小时用水量　　　表1
小时
0~1
1~2
2~3
3~4
4~5
5~6
6~7
7~8
8~9
9~10
10~11
11~12
用水量（m3）
803
793
813
814
896
965
1304
1326
1282
1181
1205
1216
小时
12~13
13~14
14~15
15~16
16~17
17~18
18~19
19~20
20~21
21~22
22~23
23~24
用水量（m3）
1278
1219
1171
1172
1238
1269
1375
1320
1311
1195
995
859

解：1)时变化系数：
2）绘制用水量变化曲线
3）列表求清水池和水塔调节池的调节容积
4）清水池调节容积约为7.57%×270000 （m3）
水塔调节容积约为1.28%×270000 （m3）

5、（20分）某雨水管网平面布置如图所示，各汇水区域面积（hm2）及进水管渠点如图示，已知设计重现期P＝1a，暴雨强度公式：
i = 22 / (t+18.8)0.8 (mm/min)
经计算，径流系数 ψ＝0.6，地面集水时间t1＝10min，折减系数m＝2，各管长（m）与流速（m/s）为：L1~2＝150、L2~3＝180、L4~3＝250、L3~5＝250、
v1~2＝1.0、v2~3＝1.2、v4~3＝0.85、v3~5＝1.2。试计算各管段雨水设计流量。

（第5题图）
解：
管段1-2：
L/s
管段2-3：s = 2.5 min
L/s
管段4-3：
L/s
管段3-5：s = 5 min
s = 4.9 min
取min
L/s
1、工业企业生产用水量、水质和水压，应根据( )要求确定。
A．生产工艺 B．生产设备 C．生产原料 D．产量
2、用地表水作为城市供水水源时，其设计枯水流量的保证率，应根据城市规模和工业大用户的重要性选定，一般可采用( )。
A．85％～90％ B．90％～97％ C．97％ D．90％
3、井群用虹吸管集水时，水平管段沿水流方向的向上坡度不宜小于( )。
A．0.01 B．0.001 C．0.005 D．0.02
4、以降雨强度i为纵坐标，降雨历时t 为横坐标，将20年记录的雨量资料中不同降雨历时的第三高值标出，联成曲线，给出的重现期P是（ ）
A. 20a B.10a C.5a D.6a
5、排水管道中最常用的材料是（ ）
A. 钢筋混凝土管 B.铸铁管 C.钢管 D.陶土管
6、确定岸边式取水泵房进口地坪设计标高时，下列情况不正确的是( )。
A．当泵房在渠道边时，为设计最高水位加0．5m
B．当泵房在江河边时，为设计最高水位加浪高再加0．5m，必要时尚应增设防止浪爬高的措施。
C．当泵房在湖泊、水库或海边时，为设计最高水位加浪高再加0．5m，并应设防止浪爬高的措施。
D．当泵房在水库边时，可以不设防止浪爬高的措施。
7、取水构筑物淹没进水孔上缘在设计最低水位下的深度，当采用侧面进水时，不得小于( )m。
A．1.5 B．1.0 C．0.5 D．0.3
8、河床式取水构筑物，进水孔的过栅流速有冰絮时为( )m／s；无冰絮时为( )m／S。
A．0.1～0.2；0.2～0.5 B．0.1～0.4；0.2～0.5
C．0.1～0.2；0.3～0.6 D．0.1～0.3；0.2～0.6
9、城镇给水系统选择工作水泵的型号及台数时，应根据( )，水压要求，水质情况，调节水池大小，机组的效率和功率因素等条件，综合考虑确定。
A．最大日用水量变化情况 B．逐时、逐日和逐季水量变化情况
C．夏季用水量变化情况 D．不同季节用水量变化
10、城镇生活饮水管网，( )与各单位自备生活饮用水供水系统( )。
A．严禁；直接连接 B．严禁；连接 C．不得；直接连接 D．不得；连接
11、承插式铸铁管一般宜采用( )接口。
A．橡胶圈、膨胀性水泥、青铅 B．橡胶圈、青铅、石棉水泥
C．橡胶圈、膨胀性水泥、石棉水泥 D．膨胀性水泥、石棉水泥
12、输水管道和配水管网应根据具体情况设置分段和分区检修的阀门。配水管网上的阀门间距，不应超过( )个消火栓的布置长度。
A．3 B．4 C．5 D．6
13、设计满流输水管时，应考虑发生水锤的可能，必要时应采取（ )的措施。
A．设置止回阀 B．消除水锤 C．降低水泵扬程 D．采用金属管材
14、城镇给水管道与电力电缆的水平距离一般不得小于( )m。
A．1.5 B．1 C．0.5 D．0.3
15、当城镇给水管与污水管平行设置时，管外壁净距不应小于( )m。
A．1.5 B．1 C．0.5 D．0.3
16、向管网输水的管道设计流量，当管网内有调节构筑物时，应按( )确定；当无调节构筑物时，应按( )确定。
A．最高日最高时供水量；最高日最高时供水量加未预见水量
B．最高日平均时供水量；最高日最高时供水量
C．最高日最高时由水厂所负担的供水量；最高日最高时供水量
D．最高日平均时供水量；最高日最高时供水量加未预见水量
二、名词解释
1、管网定线：

2、节点流量：

3、设计充满度：

4、埋设深度：

5、推移质：
三、辨析题
（ ）1、给水系统中所有构筑物都是以最高时用水量为基础进行设计。

（ ）2、城市地形为狭长形时，采用串联分区给水系统较适宜。

（ ）3、给水系统分成两区时，较未分区系统最多可节约1/2能量。

（ ）4、输水管中水的含盐量越高，则管道的腐蚀可能性降低。

（ ）5、开采浅层地下水且含水层厚度大于10米时，应采用完整式大口井。
四、简答题
1、简述树状网和环状网的特点？

2、排水体制可分为哪几种？在什么情况下可采用合流制？

3、管网平差后还应对哪几种条件进行核算？

4、排水管网布置形式有哪些？

5、防止给水管腐蚀的方法有那些？

五、计算题
1、某大型企业以高地水库为水源，平行敷设两条输水管，为保证供水量不小于70%的设计用水量，试确定等距离连接管数目。
2.城市年平均日供水量为Qd，日变化系数为Kd，时变化系数为Kh，用该三个参数依次写出下图中各设计流量的计算式。（注：q1=5%Q2，排水量＝80％用水量，q7＝0）

5
