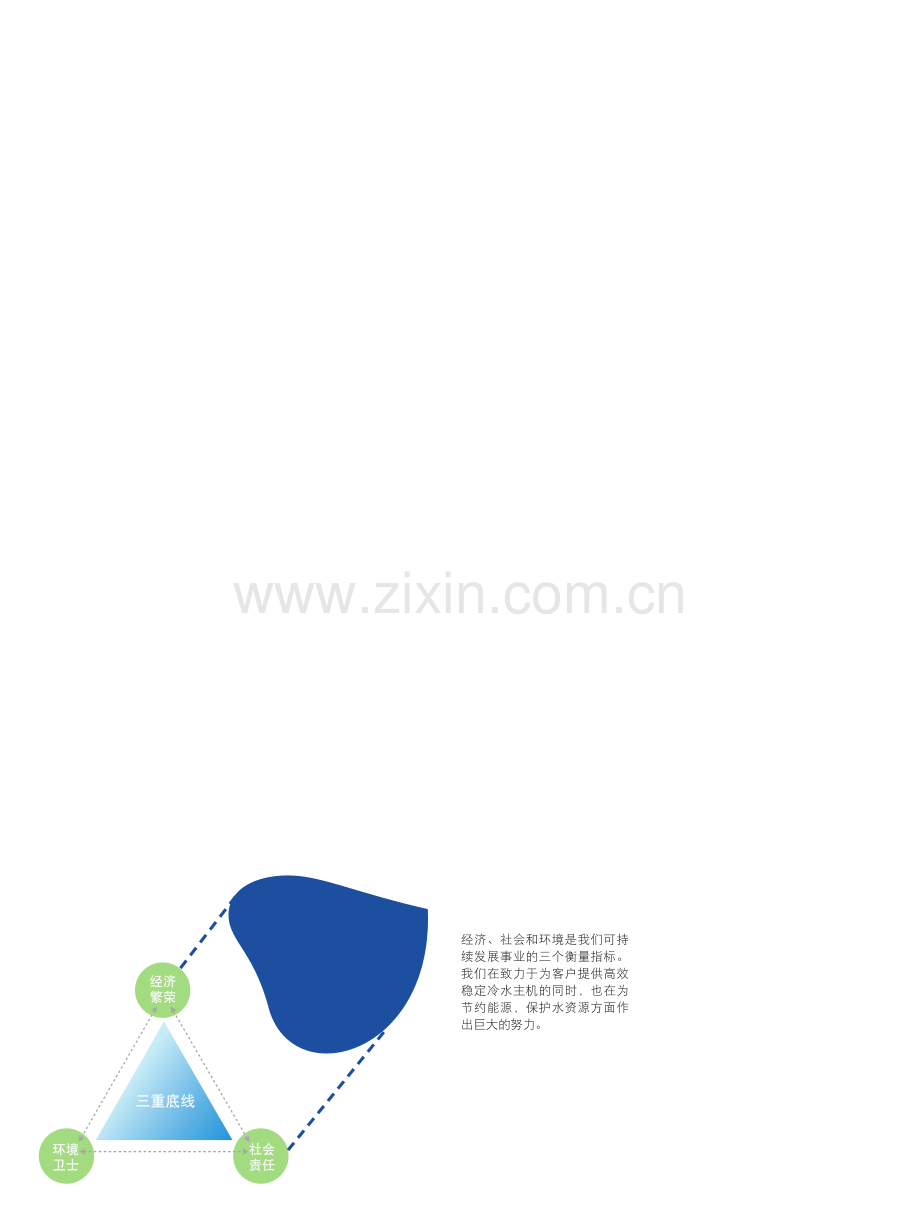

冷水机组换热管清洗系统Tube Cleaning System经济、社会和环境是我们可持续发展事业的三个衡量指标。我们在致力于为客户提供高效稳定冷水主机的同时，也在为节约能源，保护水资源方面作出巨大的努力。经济繁荣社会责任环境卫士三重底线背景介绍为了保持中央空调系统的能效维持在较高水平，针对冷水机组开放式冷却水循环系统，传统污垢解决办法一般采用化学处理和周期性机械捅刷，目的主要有三个：防腐蚀 阻垢 杀菌灭藻但化学处理并不能彻底解决污垢、粘泥沉积、菌藻、锈蚀物的产生。因此在循环冷却水系统普遍都采用了化学水质稳定剂或电子处理仪的水处理方法的情况下，在运行了一段时间后还是要打开冷凝器端盖进行人工捅刷清洗，捅刷掉列管内表面的粘泥、水垢、锈蚀物等的混合物。AHRI Guideline E(formerly ARI Guideline E)1997 GUIDELINE forFouling Factors:A Survey Of Their Application In Todays Air Conditioning And Refrigeration Industry因此在我国日益重视节能减排的大环境下，各种空调设计规范都提出需在冷却水系统上设置自动在线清洗装置。例如：民用建筑供暖通风与空气调节设计规范中8.项中第二条提出：采用水冷管壳式冷凝器的冷水机组，宜设置自动在线清洗装置。公共建筑节能改造技术规范.2.1条提出：对水冷冷水机组或热泵机组，宜采用具有实时在线清洗功能的除垢技术。在美国AHRI Guideline E 199 GUIDELINE for Fouling Factors:A Survey Of Their Application In Todays Air Conditioning And Refrigeration Industry中第.条，和中国国家标准GBJ19-8（2001年版）采暖通风与空气调节设计规范中第.2.条，中都指出，当蒸发温度一定时，冷凝温度每降低1，冷水机组耗电量可减少%。采用约克品牌冷水机组换热管清洗系统YTCS，可有效缓解污垢沉积，提高机组效率，延长冷却器铜管寿命约克品牌冷水机组换热管清洗系统YTCS工作原理：发球机将胶球发入冷凝器中，胶球依靠水压差擦洗掉换热管内壁的污垢，在冷却水出口端通过收球器回收胶球至发球机形成一个清洗循环，通过微电脑控制程序设置清洗频率和次数，达到自动在线清洗功能。始终保持冷凝器内壁洁净，换热效率最高，冷水机组制冷效率最高，克服由于污垢的产生而引起冷水主机制冷效率下降，从而降低能耗，节省能源。冷水主机能耗分析0%2%4%6%8%10%12%14%16%01234560.1100.1700.2300.2850.350能耗增加百分比小温差差值污垢系数m2K/kW小温差增加能耗增加百分比对于一台00冷吨的水冷冷水机组，换热器污垢系数对机组的影响不容忽视。从下表可以看出水冷冷水主机在不同的污垢系数下能耗的增加。污垢系数m2 K/kW小温差增加COP增加百分比0.1112.23%0.1725.07%0.2338.27%0.285411.91%0.35515.09%冷水机组换热管清洗系统YTCS优点 无需人工捅刷冷凝器清洗而保持冷凝器换热管清洁，使其始终处于最高换热效率状态。自动在线清洗不影响冷水机组正常运行。降低电力消耗-12%。消除腐蚀根源，延长冷凝器换热管的使用寿命。减缓冷水主机压缩机损耗，延长其寿命，减少维护费用。减少化学药剂的使用，使环境污染得到降低。无废水排放，运行费用低廉高效合理的控制逻辑当空调系统中的水变脏，水中的污垢就会在换热器的铜管内壁集聚，时间长了以后就降低水与冷媒换热效率，影响冷水主机换热效率，此时主机换热器的小温差就会升高。通过对小温差的监控，我们可以准确的知道主机的效率何时下降，及时启动YTCS清洗系统，在最短时间内清洁铜管内壁，确保冷水主机换热效率保持在最佳状态。离心机组新机器出厂时小温差一般在1左右，控制器初始设定在小温差超过2进行清洗，小于1.停止清洗，用户也可根据现场情况自行设定，以达到最佳节能效果。机组型号说明 YTCS-K-500-E-S 注：收球机型式根据现场安装条件决定安装前后使用情况对比根据我们实际测试，水冷冷水主机在冷凝器采用了冷水机组换热管清洗系统YTCS前后效果明显。安装前：安装后：此时小温差为：9.2-0.=8.此时小温差为：.-.=1安装前冷凝器内部污垢情况安装后冷凝器内部污垢情况注：小温差=冷凝器饱和温度-冷却水出水温度YTCS K 500 E S收球机型式:S,T,L适用换热器:E=蒸发;C=冷凝器机组冷量约克冷水机组换热管清洗系统适用机型:E=YEWS;R=YR;S=YS;K=YK水冷冷水机组YR系列适用机组型号冷水机组冷量蒸发器适用型号冷凝器适用型号YRTBTAT0550C198YTCS-R-198-E-SYTCS-R-198-C-SYRWBWDT1550C227YTCS-R-227-E-SYTCS-R-227-C-SYRTDTBT1550C240YTCS-R-240-E-SYTCS-R-240-C-SYRVCVBR2550C250YTCS-R-250-E-SYTCS-R-250-C-SYRXCXDR2550C274YTCS-R-274-E-SYTCS-R-274-C-SYRVDVCR2550C298YTCS-R-298-E-SYTCS-R-298-C-SYRWBWCR3550C300YTCS-R-300-E-SYTCS-R-300-C-SYRXDXDR3550C321YTCS-R-321-E-SYTCS-R-321-C-SYRWAWAR3550C344YTCS-R-344-E-SYTCS-R-344-C-SYRWDWCR3550C353YTCS-R-353-E-SYTCS-R-353-C-SYRXDXCR3550C361YTCS-R-361-E-SYTCS-R-361-C-SYRWAWAT4550C400YTCS-R-400-E-SYTCS-R-400-C-SYRWCWCT4550C427YTCS-R-427-E-SYTCS-R-427-C-SYRXDXDT4550C442YTCS-R-442-E-SYTCS-R-442-C-S水冷冷水机组YS系列适用机组型号冷水机组冷量蒸发器适用型号冷凝器适用型号YSCACAS25CEE234YTCS-S-234-E-SYTCS-S-234-C-SYSDACAS35CFE252YTCS-S-252-E-SYTCS-S-252-C-SYSDACAS35CGE290YTCS-S-290-E-SYTCS-S-290-C-SYSDACAS35CHE300YTCS-S-300-E-SYTCS-S-300-C-SYSDBCAS35CHE319YTCS-S-319-E-SYTCS-S-319-C-SYSEAEXS45CIE350YTCS-S-350-E-SYTCS-S-350-C-SYSEXEXS45CJE380YTCS-S-380-E-SYTCS-S-380-C-SYSEYEYS45CKE400YTCS-S-400-E-SYTCS-S-400-C-SYSEZEZS45CKE432YTCS-S-432-E-SYTCS-S-432-C-SYSFXFXS55CLE467YTCS-S-467-E-SYTCS-S-467-C-SYSFYFYS55CME500YTCS-S-500-E-SYTCS-S-500-C-SYSFZFZS55CNE546YTCS-S-546-E-SYTCS-S-546-C-S水冷冷水机组YK系列适用机组型号冷水机组冷量蒸发器适用型号冷凝器适用型号YKC3CQQ45CHG300YTCS-K-300-E-SYTCS-K-300-C-SYKCCCPQ45CJG350YTCS-K-350-E-SYTCS-K-350-C-SYKCCCPQ55CKG400YTCS-K-400-E-SYTCS-K-400-C-SYKE3EPQ65CLG450YTCS-K-450-E-SYTCS-K-450-C-SYKECEPQ65CMG500YTCS-K-500-E-SYTCS-K-500-C-SYKCECDQ75CNF550YTCS-K-550-E-SYTCS-K-550-C-SYKCECEQ75COF600YTCS-K-600-E-SYTCS-K-600-C-SYKG3EVP85CPG650YTCS-K-650-E-SYTCS-K-650-C-SYKGCEVP85CQG700YTCS-K-700-E-SYTCS-K-700-C-SYKGCEVP95CRG750YTCS-K-750-E-SYTCS-K-750-C-SYKGDEVP95CSG800YTCS-K-800-E-SYTCS-K-800-C-SYKK8K2H95CTG850YTCS-K-850-E-SYTCS-K-850-C-SYKK8K3H95CUG900YTCS-K-900-E-SYTCS-K-900-C-SYKK8K3H95CVG950YTCS-K-950-E-SYTCS-K-950-C-SYKK8K4H95CWG1000YTCS-K-1000-E-SYTCS-K-1000-C-SYKK5K4K15DAG1100YTCS-K-1100-E-SYTCS-K-1100-C-SYKKWKRK15CWG1100YTCS-K-1100-E-SYTCS-K-1100-C-SYKK6K4K15DAG1200YTCS-K-1200-E-SYTCS-K-1200-C-SYKM3M3K25DBG1300YTCS-K-1300-E-SYTCS-K-1300-C-SYKMQMRK25DAG1300YTCS-K-1300-E-SYTCS-K-1300-C-SYKM3M3K25DCG1400YTCS-K-1400-E-SYTCS-K-1400-C-SYKPSPRK25DCG1500YTCS-K-1500-E-SYTCS-K-1500-C-SYKMRMSK25DCG1500YTCS-K-1500-E-SYTCS-K-1500-C-SYKN4N4K35DEG1600YTCS-K-1600-E-SYTCS-K-1600-C-SYKQ2Q3K35DFG1700YTCS-K-1700-E-SYTCS-K-1700-C-SYKQ3QRK35DFG1800YTCS-K-1800-E-SYTCS-K-1800-C-SYKQ4Q4K35DGG1900YTCS-K-1900-E-SYTCS-K-1900-C-SYKR2R2K45DGG2000YTCS-K-2000-E-SYTCS-K-2000-C-SYKR2R2K45DHG2100YTCS-K-2100-E-SYTCS-K-2100-C-SYKR2R2K45DJG2200YTCS-K-2200-E-SYTCS-K-2200-C-SYKR2R3K45DJG2300YTCS-K-2300-E-SYTCS-K-2300-C-SYKS5V3K45DJG2400YTCS-K-2400-E-SYTCS-K-2400-C-SYKZ2Z2K75DJG2500YTCS-K-2500-E-SYTCS-K-2500-C-SYKZ1Z2K75DKG2600YTCS-K-2600-E-SYTCS-K-2600-C-SYKZ2Z2K75DKG2700YTCS-K-2700-E-SYTCS-K-2700-C-SYKZ2Z3K75DKG2800YTCS-K-2800-E-SYTCS-K-2800-C-SYKZ2Z3K75DLG2900YTCS-K-2900-E-SYTCS-K-2900-C-S部分常用机组选型 水冷冷水机组YEWS系列适用机组型号冷水机组冷量蒸发器适用型号冷凝器适用型号YEWS100102YTCS-E-100-E-SYTCS-E-100-C-SYEWS130130YTCS-E-130-E-SYTCS-E-130-C-SYEWS170170YTCS-E-170-E-SYTCS-E-170-C-SYEWS200202YTCS-E-200-E-SYTCS-E-200-C-SYEWS250251YTCS-E-250-E-SYTCS-E-250-C-S冷水机组换热管清洗系统YTCS安装示意图注意事项：1.设计安装时，应在YTCS发球机四周留出不小于00mm的检修空间。2.工作环境：00。.YTCS运行条件：换热管内不能有杂质异物妨碍胶球通过，水中不宜含直径超过1.mm的颗粒。.对于新系统，在设备投入使用前，必须严格按照规范冲洗、清理整个水系统（包括水泵入口的过滤器等），排除安装过程造成残留在系统中的焊渣、铁丝、木片、塑料以及钢管氧化皮等杂质，排尽系统中的黄锈水。.对于改造的系统，在设备投入使用前，需彻底清理换热管内壁污垢。.系统过滤器要求：(1)1.mm孔径；(2)有效通过过滤面积大于连接管截面积的倍。PUBL-8ZH(011)
