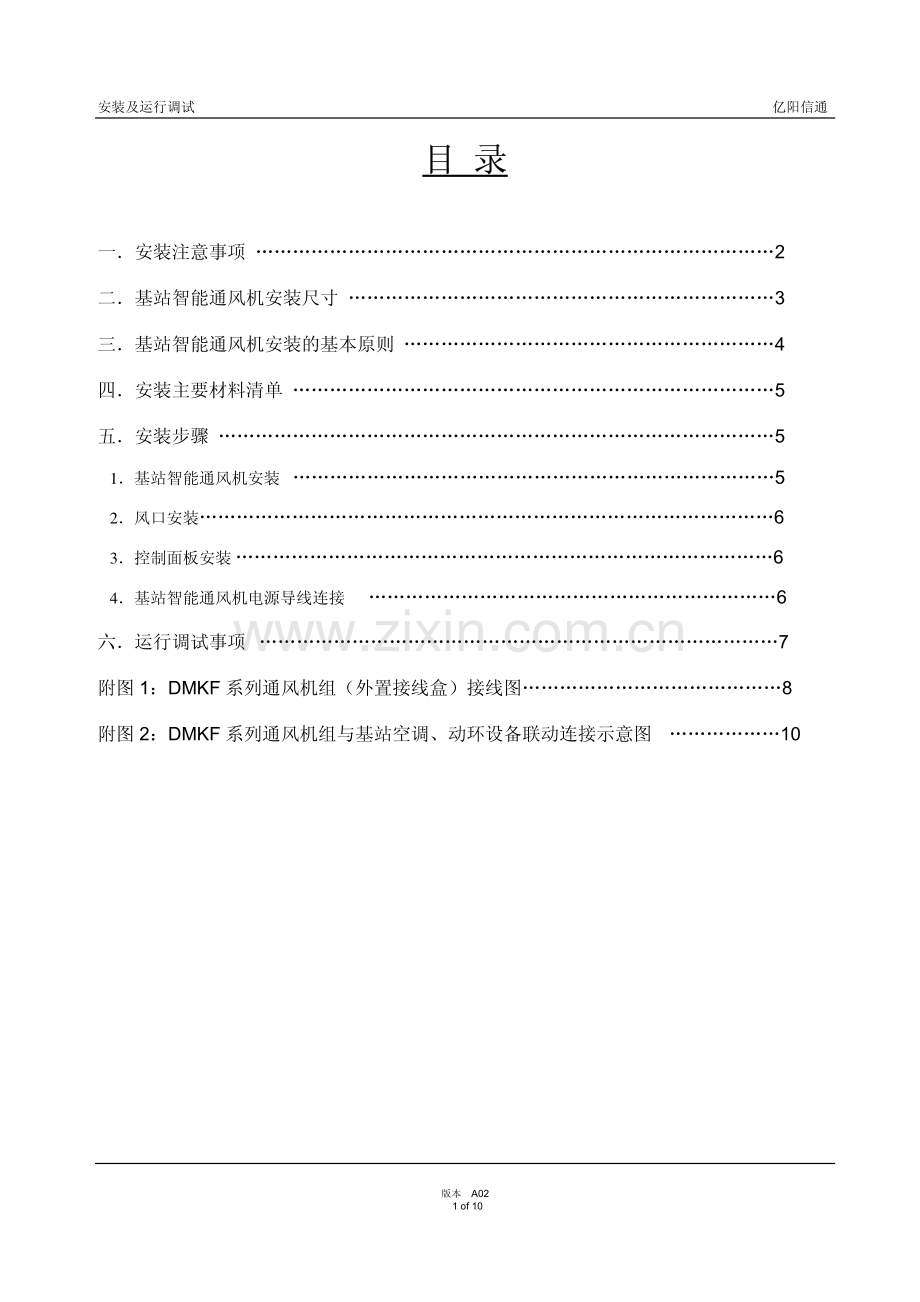

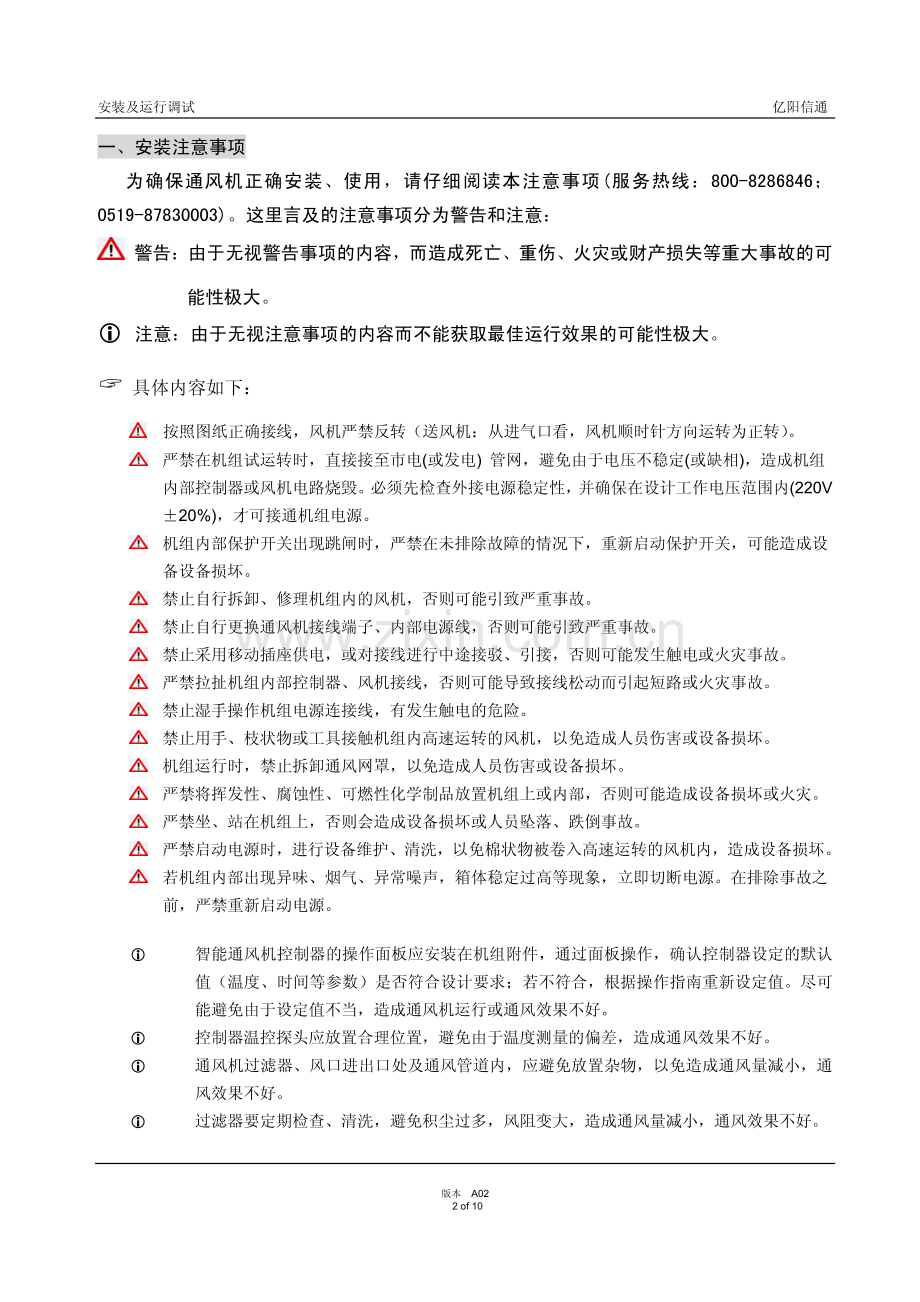

安装及运行调试 亿阳信通 版本 A02 1 of 10 目目 录录 一安装注意事项 2 二基站智能通风机安装尺寸 3 三基站智能通风机安装的基本原则 4 四安装主要材料清单 5 五安装步骤 5 1基站智能通风机安装 5 2风口安装6 3控制面板安装 6 4基站智能通风机电源导线连接 6 六运行调试事项 7 附图 1：DMKF 系列通风机组（外置接线盒）接线图8 附图 2：DMKF 系列通风机组与基站空调、动环设备联动连接示意图 10 安装及运行调试 亿阳信通 版本 A02 2 of 10 一、安装注意事项 为确保通风机正确安装、使用，请仔细阅读本注意事项(服务热线：800-8286846；0519-87830003)。这里言及的注意事项分为警告和注意：警告：由于无视警告事项的内容，而造成死亡、重伤、火灾或财产损失等重大事故的可能性极大。?注意：由于无视注意事项的内容而不能获取最佳运行效果的可能性极大。?具体内容如下：按照图纸正确接线，风机严禁反转（送风机：从进气口看，风机顺时针方向运转为正转）。严禁在机组试运转时，直接接至市电(或发电)管网，避免由于电压不稳定(或缺相)，造成机组 内部控制器或风机电路烧毁。必须先检查外接电源稳定性，并确保在设计工作电压范围内(220V20%)，才可接通机组电源。机组内部保护开关出现跳闸时，严禁在未排除故障的情况下，重新启动保护开关，可能造成设 备设备损坏。禁止自行拆卸、修理机组内的风机，否则可能引致严重事故。禁止自行更换通风机接线端子、内部电源线，否则可能引致严重事故。禁止采用移动插座供电，或对接线进行中途接驳、引接，否则可能发生触电或火灾事故。严禁拉扯机组内部控制器、风机接线，否则可能导致接线松动而引起短路或火灾事故。禁止湿手操作机组电源连接线，有发生触电的危险。禁止用手、枝状物或工具接触机组内高速运转的风机，以免造成人员伤害或设备损坏。机组运行时，禁止拆卸通风网罩，以免造成人员伤害或设备损坏。严禁将挥发性、腐蚀性、可燃性化学制品放置机组上或内部，否则可能造成设备损坏或火灾。严禁坐、站在机组上，否则会造成设备损坏或人员坠落、跌倒事故。严禁启动电源时，进行设备维护、清洗，以免棉状物被卷入高速运转的风机内，造成设备损坏。若机组内部出现异味、烟气、异常噪声，箱体稳定过高等现象，立即切断电源。在排除事故之 前，严禁重新启动电源。?智能通风机控制器的操作面板应安装在机组附件，通过面板操作，确认控制器设定的默认值（温度、时间等参数）是否符合设计要求；若不符合，根据操作指南重新设定值。尽可能避免由于设定值不当，造成通风机运行或通风效果不好。?控制器温控探头应放置合理位置，避免由于温度测量的偏差，造成通风效果不好。?通风机过滤器、风口进出口处及通风管道内，应避免放置杂物，以免造成通风量减小，通风效果不好。?过滤器要定期检查、清洗，避免积尘过多，风阻变大，造成通风量减小，通风效果不好。安装及运行调试 亿阳信通 版本 A02 3 of 10 二、基站智能通风机安装尺寸 1、送风机安装尺寸：后视图后视图 正视图正视图 侧视图侧视图 送风机型号 风量(m3/h)机外静压(Pa)功率(W)MH L A1A2B1 B2 C1 C2D DMKF-1211b 1200 20 110530530450265265490 490 40 160200DMKF-1711b 1700 20 170530530450265265490 490 40 160200DMKF-3011b 3000 20 380590590500300300560 560 40 160300 2、排风机安装尺寸：后视图后视图 正视图正视图 侧视图侧视图 排风机型号 风量(m3/h)机外静压(Pa)功率(W)MH L A1A2B1 B2 D1 D2D3DMKF-1712b 1500 20 140450450200225225225 225 385 420200DMKF-3012b 2700 20 175490490200245245245 245 420 470300 安装及运行调试 亿阳信通 版本 A02 4 of 10 三、基站智能通风机安装的基本原则 1、根据产品性能参数及安装形式，由设计院勘察基站运行条件，规划设计施工图纸。2、通风机（送、排风机）采用分体壁挂式安装，安装的基本原则（可根据基站现场条件做相应调整）安装的基本原则（可根据基站现场条件做相应调整）：1）向室内送入冷风，经过散热设备后，形成热空气，经排风机排出。其送、排风机高度有相应要求(见下安装示意图)：基站规模尺寸 安装高度 1015m2 15m2 H 1.0 米 1.0 米 h 0.30.5 米 0.51.0 米 注：增大送风、排风途径（即增大送风机与排风机空间距离），利于提高通风效率。排风口中心位置距屋顶应大于 1.0 米，利于快速排除室内机组散出的热量。3）送风机出风口距散热设备宜大于 1.0 米，避免局部散热，利于大空间通风散热。4）根据现场安装条件，送风机可与空调平行安装，亦可面对散热设备相对安装。5）与空调、动环及消防联动，采用双芯导线。要求导线穿入线管或线槽，沿墙面敷设，接至设备。在空间部位亦可沿着桥架敷设，导线可不用穿线管，但要用扎带绑接牢固。6）与电源配电柜、排风机采用三芯导线连接。可穿线管(或线槽)或桥架敷设。7）控制面板（包括室内温度传感器）安装于室内温度相对高的区域，如散热设备附近、室内通风温度变化速率较小处等，安装的位置或高度要求便于操作。图 1 智能通风机平面布置示意图 图 2 智能通风机立面安装示意图 安装及运行调试 亿阳信通 版本 A02 5 of 10 四、安装主要材料清单 主要材料主要材料 名称名称 DMKF-1200 系列系列 智能通风机智能通风机 DMKF-1700 系列系列 智能通风机智能通风机 DMKF-3000 系列系列 智能通风机智能通风机 通风机 DMKF-1211b 型 送风机 DMKF-1711b 型送风机 DMKF-1712b 型排风机 DMKF-3011b 型 送风机 DMKF-3012b 型排风机 送风口 195mm，1 只 195mm，1 只/295mm，1 只/排风口 195mm，1 只/195mm，1 只/245mm，1 只 排风网罩 300300mm,1 件/法兰 195mm，1 只 195mm，1 只 195mm，1 只 295mm，1 只 245mm，1 只 复合铝箔 软管 200mm，L=500mm 200mm，L=500mm 200mm，L=500mm 300mm，L=500mm 250mm，L=500mm 膨胀螺丝 10mm，2 只 10mm，2 只 10mm，2 只 10mm，2 只 10mm，2 只 自攻螺丝 412mm，16 只 412mm，16 只 412mm，16 只 412mm，16 只 412mm，16 只 自攻螺丝 620mm，8 只 620mm，4 只 620mm，4 只 620mm，4 只 620mm，4 只 电源导线 见附图 2 见附图 2 见附图 2 见附图 2 见附图 2 注：安装用的其他辅料及工具在此不作列举。注：安装用的其他辅料及工具在此不作列举。五、安装步骤 1、基站智能通风机安装 1、基站智能通风机安装 1）通风机安装之前，用螺丝将吊装件（L 型）固定于通风机箱体两侧。2）在基站室内墙体上，定位画线、钻墙洞及风机定位孔。3）用自攻螺丝，将法兰安装于箱体。4）用自攻螺丝，将复合铝箔软管安装于法兰上。5）将室外温控探头线穿过箱体上的线孔，用扎带，将探头一侧捆绑于送风机进风口处固定件上（另一侧接头插入控制面板内）。6）托起通风机箱体，将复合铝箔软管穿过墙洞，并将吊装件对准墙体上的吊装孔，用膨胀螺丝固定于墙体（安装示意图见上）。箱体不应倾斜。安装及运行调试 亿阳信通 版本 A02 6 of 10 2、室外风口安装、室外风口安装 1）风口安装之前，检查风口的类别，如送、排风口，避免安装错。2)在基站室外墙体上，定位画线、钻风口定位孔。3）用自攻螺丝，将复合铝箔软管安装于风口上。4）将风口对准墙体上的定位孔，用自攻螺丝将风口安装于墙体上。风口不应倾斜。3、控制面板安装、控制面板安装 1）在基站室内墙体上，定位画线。2）将数据网线、室外温控线塞入控制面板底座的盒体内。3）用自攻螺丝，将控制面板底座盒体安装于墙体上。4）将数据网线、室外温控线插入控制面板对应接口。5）打开控制面板上盖，用螺丝将面板固定于底座盒体上，并合上控制面板上盖。4、基站智能通风机电源导线连接、基站智能通风机电源导线连接 1）了解基站内智能通风机与空调、动环设备之间联动的连接示意图（见附图 2）。2）检查接线盒是否损坏，并查看接线图（见附图 1）进行比较，确认风机、风阀、空调机各接线端子的位置。将接线盒安装于智能送风机箱体上。3）确定排风机与送风机的安装走线距离，现场剪线，并连接于接线盒内排风端子上。4）将电动送风口的电源导线穿过墙洞，连接于接线盒内 风阀端子上。5）将数据网线插入控制器主板网线插口，并用扎带绑定。6）从基站专业配电柜中，引出 220V 交流电源线，连接于接线盒内电源端子上。7）从接线盒端子引出 2 芯导线，接至空调“远程开关”触点，进行联动。若基站空调不具备“远程开关”，可根据移动公司的要求采用其他的连接形式，如触点开关控制空调主板电源的形式。8）从控制面板后侧（见附图 1）RS485 端子 A（+）、B（-）引出信号线，接至动环设备对应的接口处，由动环公司专业工程师负责连接、调试。220V 交流电源导线须接至配电柜内空气开关下侧，禁止与市电管网直接连接。交流电源导线须接至配电柜内空气开关下侧，禁止与市电管网直接连接。安装及运行调试 亿阳信通 版本 A02 7 of 10 六、运行调试事项 1 机组运行前，应进行检查各部件联接是否牢固，接线盒内接线是否松动，是否和接线图一致。风机严禁反转。（送风机：从进气口看，风机顺时针方向运转为正转）。通电后，检查控制面板显示是否正常。控制器具有温湿度测量、告警等性能，其出厂默认温控参数如下表所示（可参照使用说明书）：序号 名 称 温控区间 默认值 操作范围 00 风机开启温度 Tn 27Tn3027 0-99 01 风机停止温度 Tn Tn24 24 0-99 02 风机开启温差(Tn-Tw)T T3 3 0-99 03 风机最低启动时间/30 秒 0-99 秒 04 空调制冷开启温度 Tn 30Tn3530 0-99 05 空调制冷停止温度 Tn Tn28 28 0-99 06 空调制热开启温度 Tn Tn12 12 0-99 07 空调制热停止温度 Tn Tn15 15 0-99 08 空调最低启动时间/10 分 0-99 分 09 温度告警 温度 35Tn50 35 0-99 10 内外风机 延时/30 秒 0-99 秒 11 风阀提前启动 时间/25 秒 0-99 秒 12 本机地址/1 0-99 室内温度 Tn 27 27 0-99 13 湿度告警(风机停止，空调启动)相对湿度 85%85%0-99%注：以上各组温控参数是出厂设置的默认值，各基站可根据现场环境条件和要求，自行设置温控参数，具体操作方式见使用说明部分。注：以上各组温控参数是出厂设置的默认值，各基站可根据现场环境条件和要求，自行设置温控参数，具体操作方式见使用说明部分。2 检查后进行试运转，运转中不得有碰撞和摩擦等异常声响，如有异常应立即停机检查，解决问题后方可继续进行试运转，试运转正常后方可以投入正常使用。3调试完毕，填写好基站智能通风机 安装、运行调试记录表。安装及运行调试 亿阳信通 版本 A02 8 of 10 附图附图 1：DMKF 系列通风机组（外置接线盒）接线图：1）DMKF-1710b 型通风机组（送风机、排风机）接线图：空调数据线插口断路保护开关控制器常开常闭公共L12N11PE10987654321PE321公共常闭常开送(新)风机电容接220V风阀接送(新)风机接排风机接220V电源N风机风阀空调LL2L1电源控制器电源OCCOMIONLff接空调开关排送白黑蓝黄绿棕黑蓝LNLNL1NL2接控制面板 2）DMKF-1211b 送风机、DMKF-3010b 型通风机组（送风机、排风机）接线图：L12N11PE10987654321PE接220V风阀接送风机接220V电源白黑蓝黄绿棕黑蓝LNLNL1NL2外置接线盒 内部黑白蓝红绿黄绿绿绿红绿红 红 DMKF-1211b 型 安装及运行调试 亿阳信通 版本 A02 9 of 10 L12N11PE10987654321PE接220V风阀接送风机接排风机接220V电源白黑蓝黄绿橘蓝褐LNLNL1NL2外置接线盒 内部黑白蓝红绿黄绿绿绿红绿红 红黑 3）控制面板（背面）接线图：提示：提示：1）此控制器远程通讯接口默认为（或主选）此控制器远程通讯接口默认为（或主选）RS485 接口；接口；2）若在预购之前，客户根据实际需要，可提出采用）若在预购之前，客户根据实际需要，可提出采用 RS232 通讯接口。通讯接口。DMKF-3011b 型 DMKF-3012b 型 提示：与主板连线采用的网线接口为 EIA/TIA 的布线标准中线序 568B。安装及运行调试 亿阳信通 版本 A02 10 of 10 附图附图 2：DMKF 系列通风机组与基站空调、动环设备联动系列通风机组与基站空调、动环设备联动 连接示意图连接示意图 电源导线配置表（供参考）导线路由导线路由 导线序号导线序号 由由 至至 导线型号规格导线型号规格 长度长度 备注备注 01 交流配电箱 送风机 31.5mm2 现场确定 安装提供 02 送风机 室内接地排 11.5mm2 现场确定 安装提供 03 排风机 室内接地排 11.5mm2 现场确定 安装提供 04 送风机 排风机 31.0mm2 现场确定 安装提供 05 送风机 空调 21.0mm2 现场确定 安装提供 06 送风机 控制面板 专用数据线 3 米 厂家提供 07 控制面板 动环设备 20.3mm2（信号电缆线）现场确定 安装提供 注：上述表中的导线型号规格仅供安装人员参考，不作选型及验收的依据。注：上述表中的导线型号规格仅供安装人员参考，不作选型及验收的依据。
