建筑地漏细部做法.pdf

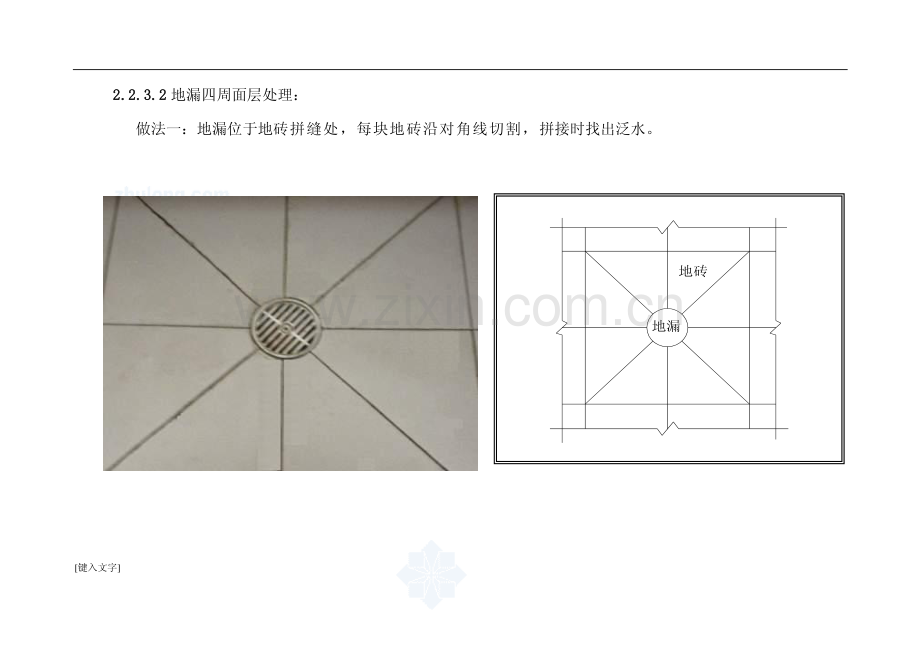

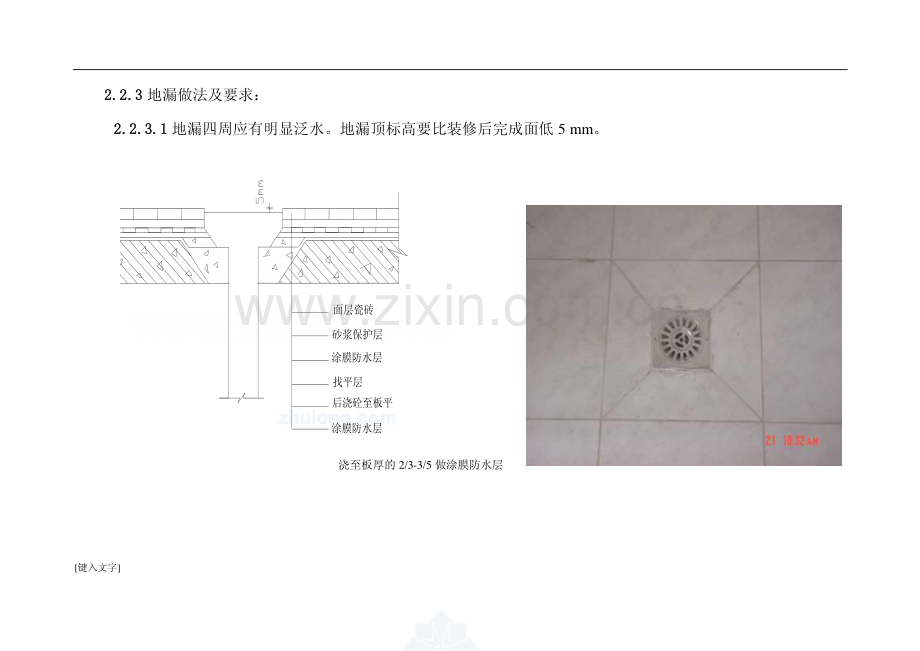

键入文字 2.2.32.2.3 地漏做法及要求：2.2.3.12.2.3.1 地漏四周应有明显泛水。地漏顶标高要比装修后完成面低 5 mm。浇至板厚的 2/3-3/5 做涂膜防水层 涂膜防水层后浇砼至板平找平层涂膜防水层砂浆保护层面层瓷砖 键入文字 2.2.3.22.2.3.2 地漏四周面层处理：做法一：地漏位于地砖拼缝处，每块地砖沿对角线切割，拼接时找出泛水。地砖地漏 键入文字 做法二：地漏位于地砖中心，使用砖长（砖长-地漏长度）/2 规格地砖，八字拼缝、围圈并做好泛水，保证地面泛水的准确。键入文字 做法三：可以提前预定地漏处的石材，石材板带地漏孔及泛水。（见图）做法四：可以做下跨式地漏（防水效果要好），宜采用方形地漏篦子，套裁瓷砖使其篦子居中。做法四 做法三 键入文字 做法五：亦采用下跨式地漏，地漏采用正方形，所在的地砖为整砖，中间套裁出地漏。此砖比周边砖低 3mm，四周地砖均向此处找泛水。地漏 此砖比周边砖下跨 3mm 找泛水 找泛水 3 做法五 1-1
