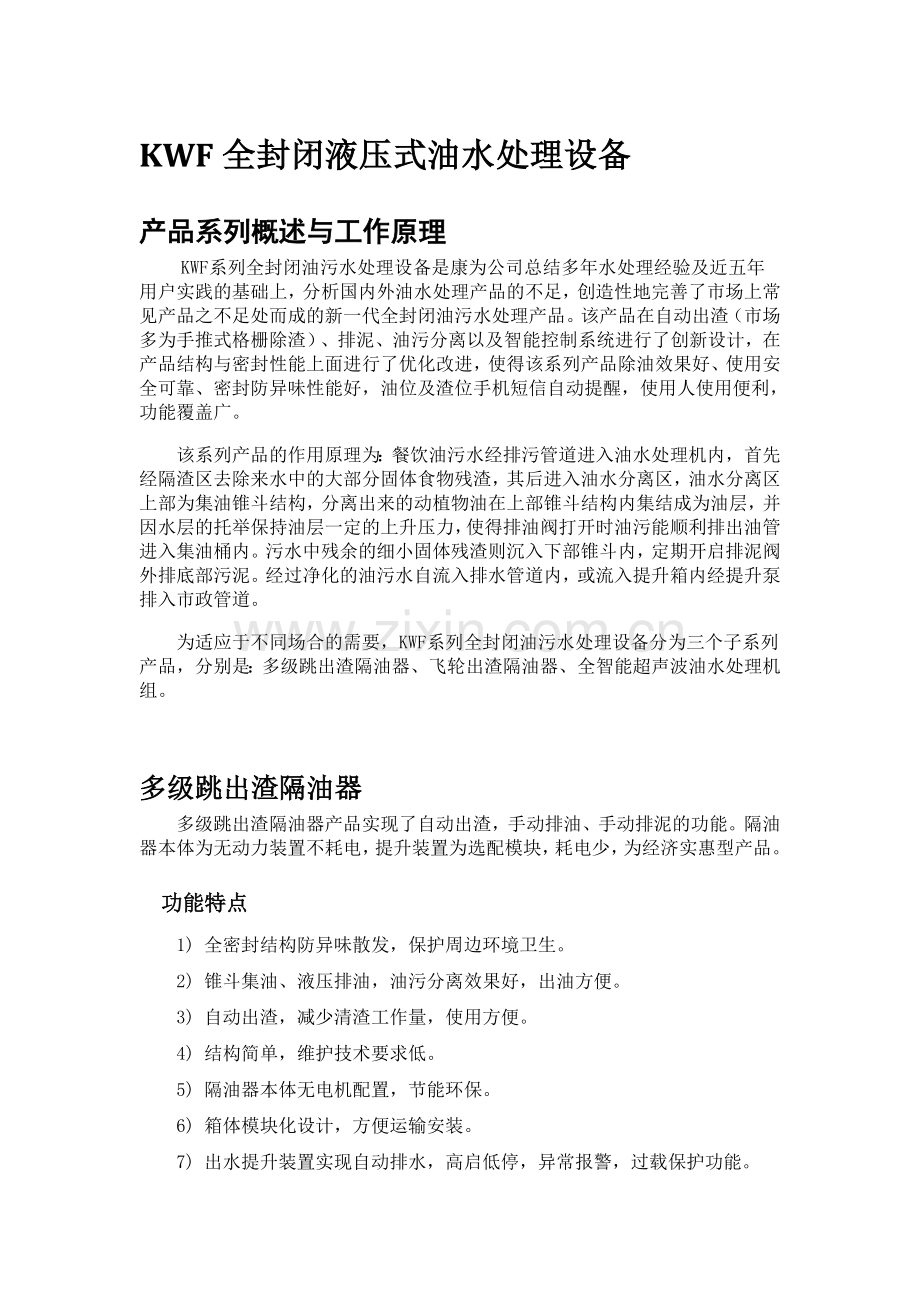

KWF全封闭液压式油水处理设备

产品系列概述与工作原理
KWF系列全封闭油污水处理设备是康为公司总结多年水处理经验及近五年用户实践的基础上，分析国内外油水处理产品的不足，创造性地完善了市场上常见产品之不足处而成的新一代全封闭油污水处理产品。该产品在自动出渣（市场多为手推式格栅除渣）、排泥、油污分离以及智能控制系统进行了创新设计，在产品结构与密封性能上面进行了优化改进，使得该系列产品除油效果好、使用安全可靠、密封防异味性能好，油位及渣位手机短信自动提醒，使用人使用便利，功能覆盖广。
该系列产品的作用原理为：餐饮油污水经排污管道进入油水处理机内，首先经隔渣区去除来水中的大部分固体食物残渣，其后进入油水分离区，油水分离区上部为集油锥斗结构，分离出来的动植物油在上部锥斗结构内集结成为油层，并因水层的托举保持油层一定的上升压力，使得排油阀打开时油污能顺利排出油管进入集油桶内。污水中残余的细小固体残渣则沉入下部锥斗内，定期开启排泥阀外排底部污泥。经过净化的油污水自流入排水管道内，或流入提升箱内经提升泵排入市政管道。
为适应于不同场合的需要，KWF系列全封闭油污水处理设备分为三个子系列产品，分别是：多级跳出渣隔油器、飞轮出渣隔油器、全智能超声波油水处理机组。

多级跳出渣隔油器
多级跳出渣隔油器产品实现了自动出渣，手动排油、手动排泥的功能。隔油器本体为无动力装置不耗电，提升装置为选配模块，耗电少，为经济实惠型产品。
功能特点
1) 全密封结构防异味散发，保护周边环境卫生。
2) 锥斗集油、液压排油，油污分离效果好，出油方便。
3) 自动出渣，减少清渣工作量，使用方便。
4) 结构简单，维护技术要求低。
5) 隔油器本体无电机配置，节能环保。
6) 箱体模块化设计，方便运输安装。
7) 出水提升装置实现自动排水，高启低停，异常报警，过载保护功能。

多级跳出渣隔油器

多级跳出渣隔油器 技术参数与尺寸表
序号
产品
型号
处理
水量
m3/h
外形尺寸
进水管
出水管
通气
管DN3
mm
设备运行重量
L
mm
B
mm
H
mm
DN1
mm
H1
mm
DN2
mm
H2
mm
kg
1
KWF-D-A-7
7
1690
1100
1800
100
1800
100
1050
100
1036
2
KWF-D-A -10
10
1690
1100
1800
100
1800
100
1050
100
1036
3
KWF-D-A -15
15
1740
1100
1930
100
1930
100
1130
100
1174
4
KWF-D-A -20
20
1870
1280
1930
125
1930
125
1130
125
1529
5
KWF-D-A -25
25
2390
1400
1980
125
1980
125
1130
125
2374
6
KWF-D-A -30
30
2440
1500
2100
125
2100
125
1250
125
2937
7
KWF-D-A -35
35
2590
1500
2100
150
2100
150
1250
150
3148
8
KWF-D-A -40
40
2590
1600
2200
150
2200
150
1350
150
3303
9
KWF-D-A -45
45
2640
1700
2400
200
2400
200
1450
200
3827
10
KWF-D-A -50
50
2740
1700
2400
200
2400
200
1450
200
4035
11
KWF-D-A -55
55
2940
1900
2400
200
2400
200
1450
200
5008
12
KWF-D-A -60
60
3640
2100
2400
200
2400
200
1450
200
7384

多级跳出渣隔油提升一体化设备

多级跳出渣隔油提升一体化设备技术参数与尺寸表
序号
产品
型号
处理
水量
m3/h
外形尺寸
进水管
出水管
通气
管
DN3
mm
水泵数量
设备装机功率
380V
设备运行功率
380V
设备运行重量
L
mm
B
mm
H
mm
DN1
mm
H1
mm
DN2
mm
H2
mm
台
kW
kW
kg
1
KWF-D- B -7
7
2240
1100
1800
100
1800
50
850
100
2
1.5
0.75
1865
2
KWF-D- B -10
10
2240
1100
1800
100
1800
50
900
100
2
2.2
1.1
1865
3
KWF-D- B -15
15
2440
1100
1930
100
1930
65
1000
100
2
2.2
1.1
2235
4
KWF-D- B -20
20
2770
1280
1930
125
1930
65
1000
125
2
3
1.5
3020
5
KWF-D- B -25
25
3290
1400
1980
125
1980
80
1000
125
2
4.4
2.2
3993
6
KWF-D- B -30
30
3440
1500
2100
125
2100
100
1000
125
2
4.4
2.2
4954
7
KWF-D- B -35
35
3590
1500
2100
150
2100
100
1000
150
2
6
3
5165
8
KWF-D- B -40
40
3690
1600
2200
150
2200
100
1200
150
2
6
3
5781
9
KWF-D- B -45
45
3840
1700
2400
200
2400
100
1200
200
2
6
3
6837
10
KWF-D-AB -50
50
4040
1700
2400
200
2400
100
1200
200
2
8
4
7270
11
KWF-D- B -55
55
4240
1900
2400
200
2400
100
1200
200
2
8
4
8611
12
KWF-D-B-60
60
5040
2100
2400
200
2400
100
1200
200
2
8
4
11635

安装尺寸图

飞轮出渣隔油器
飞轮出渣隔油器配置了飞轮固液分离器，渣水分离效果好，分离出来的固体残渣含水率更少，减轻清渣工作量。飞轮固液分离器自带反洗装置，由控制系统定期对飞轮固液分离器反洗清洗，以减少食物残渣的粘附，确保分离器长期稳定的通水率。产品的功能特征为自动出渣、手动排油、手动排泥。飞轮出渣隔油器可根据出水标高情况，选配提升装置。
功能特点
1) 全密封结构防异味散发，保护周边环境卫生。
2) 锥斗集油、液压排油，油污分离效果好，出油方便。
3) 飞轮固液分离器自动除渣，渣水分离效果好，减少日常清渣工作量。
4) 固液分离器可自动反洗清洗，确保设备的有效通水与长期稳定运行。
5) 箱体模块化设计，方便运输安装。
6) 出水提升模块实现自动排水，高启低停，异常报警，过载保护功能。

飞轮出渣隔油器

飞轮出渣隔油器技术参数及安装尺寸表
序号
产品
型号
处理
水量
m3/h
外形尺寸
进水管
出水管
通气
管
DN3
mm
设备运行功率
380V
设备运行重量
L
mm
B
mm
H
mm
DN1
mm
H1
mm
DN2
mm
H2
mm
kW
kg
1
KWF-F-A-7
7
1690
1100
1800
100
1800
100
1050
100
0.37
1086
2
KWF-F-A -10
10
1690
1100
1800
100
1800
100
1050
100
0.37
1126
3
KWF-F-A -15
15
1740
1100
1930
100
1930
100
1130
100
0.55
1249
4
KWF-F-A -20
20
1870
1280
1930
125
1930
125
1130
125
0.55
1604
5
KWF-F-A -25
25
2390
1400
1980
125
1980
125
1130
125
0.55
2449
6
KWF-F-A -30
30
2440
1500
2100
125
2100
125
1250
125
0.55
3012
7
KWF-F-A -35
35
2590
1500
2100
150
2100
150
1250
150
0.55
3223
8
KWF-F-A -40
40
2590
1600
2200
150
2200
150
1350
150
0.55
3378
9
KWF-F-A -45
45
2640
1700
2400
200
2400
200
1450
200
0.55
3902
10
KWF-F-A -50
50
2740
1700
2400
200
2400
200
1450
200
0.75
4125
11
KWF-F-A -55
55
2940
1900
2400
200
2400
200
1450
200
0.75
5098
12
KWF-F-A -60
60
3640
2100
2400
200
2400
200
1450
200
0.75
7474

安装尺寸图

飞轮出渣隔油提升一体化设备

飞轮出渣隔油提升一体化设备技术参数及安装尺寸表
序号
产品
型号
处理
水量
m3/h
外形尺寸
进水管
出水管
通气
管DN3
mm
水泵数量
设备装机功率
380V
设备运行功率
380V
设备运行重量
L
mm
B
mm
H
mm
DN1
mm
H1
mm
DN2
mm
H2
mm
台
kW
kW
kg
1
KWF-B-7
7
2240
1100
1800
100
1800
50
850
100
2
1.87
1.12
2121
2
KWF-B-10
10
2240
1100
1800
100
1800
50
900
100
2
2.57
1.47
2161
3
KWF- B -15
15
2440
1100
1930
100
1930
65
1000
100
2
2.75
1.65
2423
4
KWF- B -20
20
2770
1280
1930
125
1930
65
1000
125
2
3.75
2.05
3132
5
KWF- B -25
25
3290
1400
1980
125
1980
80
1000
125
2
4.95
2.75
4822
6
KWF- B -30
30
3440
1500
2100
125
2100
100
1000
125
2
4.95
2.75
5948
7
KWF- B -35
35
3590
1500
2100
150
2100
100
1000
150
2
6.55
3.55
6371
8
KWF- B -40
40
3690
1600
2200
150
2200
100
1200
150
2
6.55
3.55
6680
9
KWF- B -45
45
3840
1700
2400
200
2400
100
1200
200
2
6.55
3.55
7729
10
KWF- B -50
50
4040
1700
2400
200
2400
100
1200
200
2
8.75
4.75
8160
11
KWF- B -55
55
4240
1900
2400
200
2400
100
1200
200
2
8.75
4.75
10105
12
KWF- B -60
60
5040
2100
2400
200
2400
100
1200
200
2
8.75
4.75
14858

安装尺寸图
