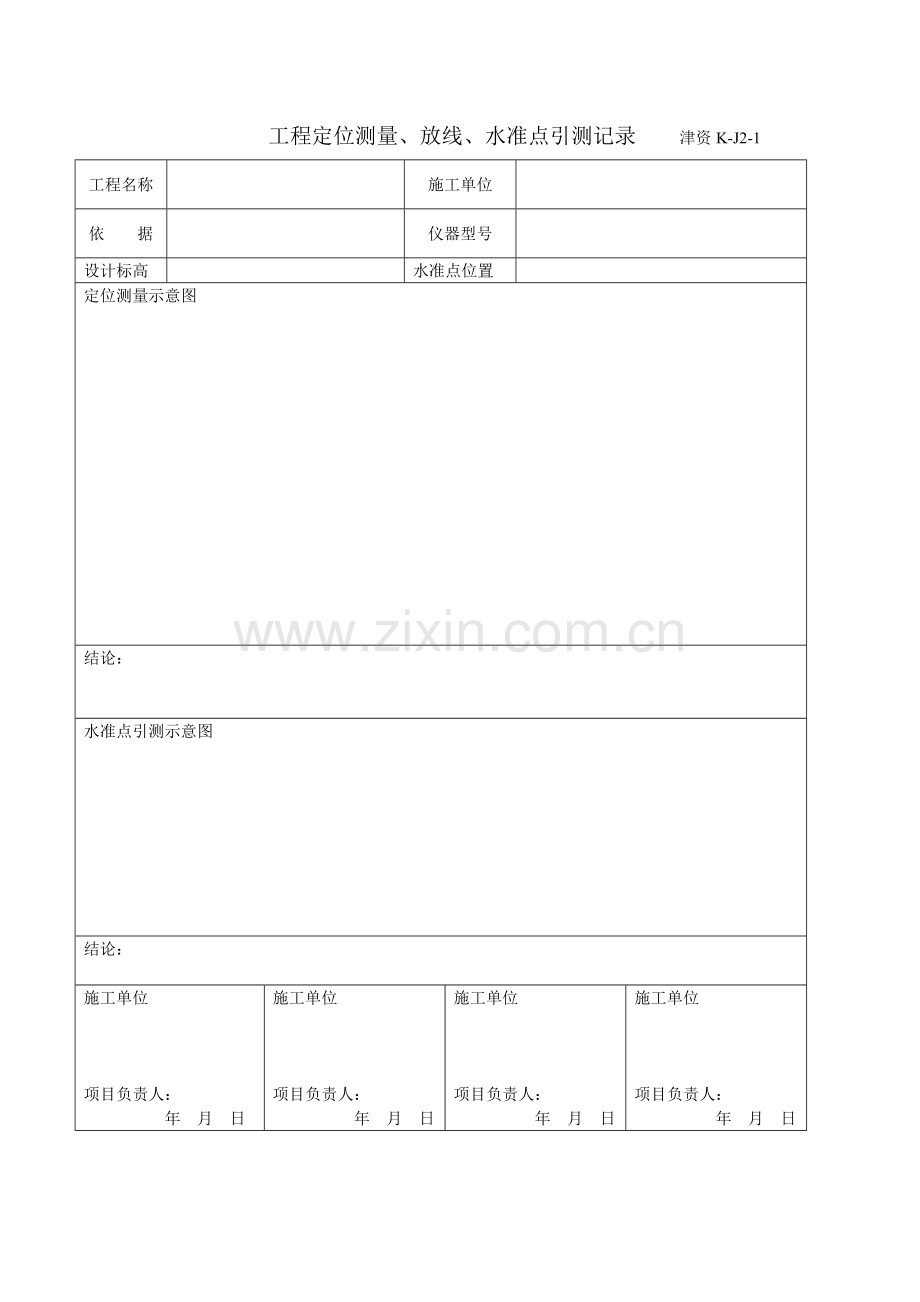

工程定位测量、放线、水准点引测记录 津资K-J2-1
工程名称

施工单位

依 据

仪器型号

设计标高

水准点位置

定位测量示意图

结论：

水准点引测示意图

结论：

施工单位

项目负责人：
年 月 日
施工单位

项目负责人：
年 月 日
施工单位

项目负责人：
年 月 日
施工单位

项目负责人：
年 月 日

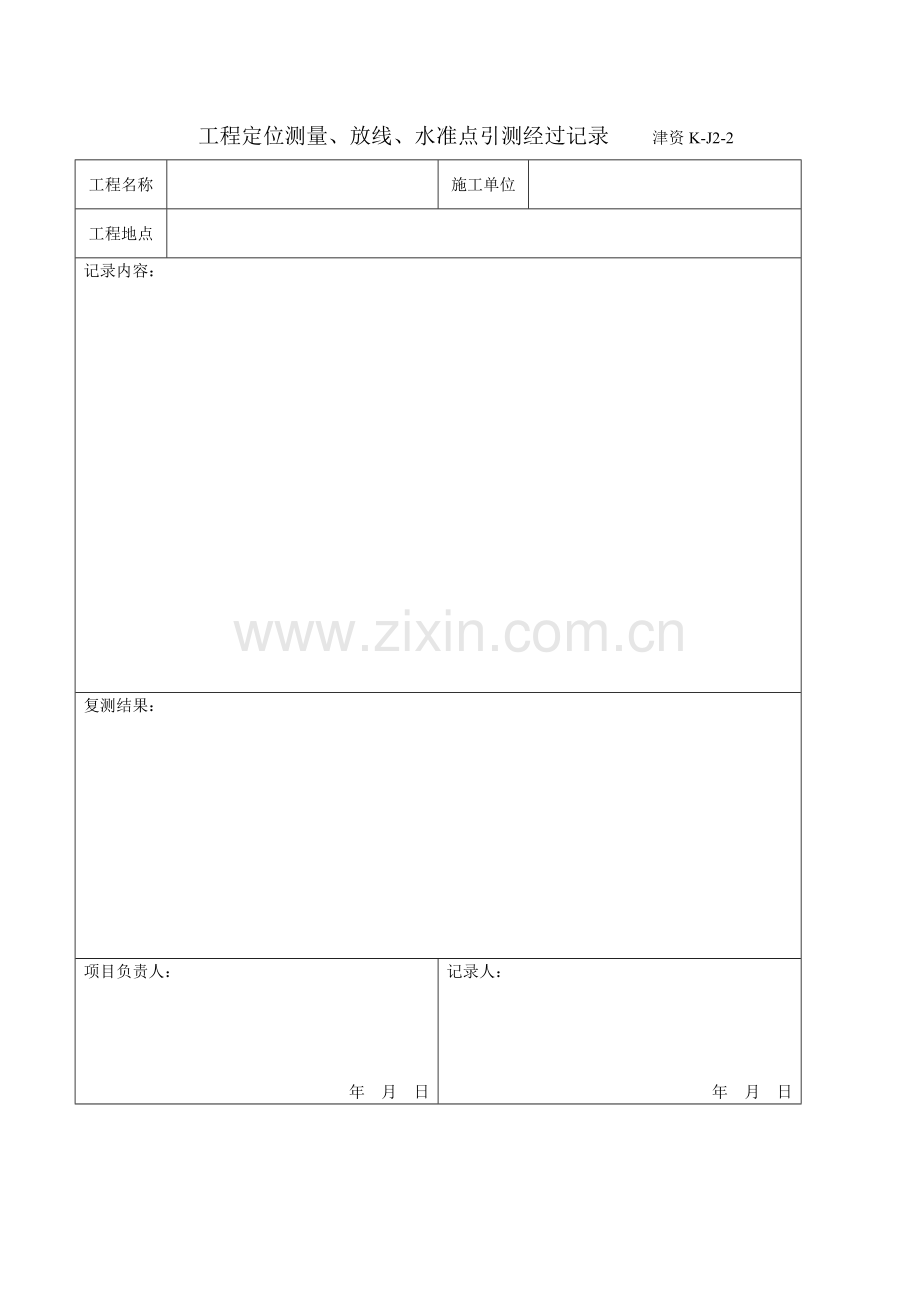

工程定位测量、放线、水准点引测经过记录 津资K-J2-2
工程名称

施工单位

工程地点

记录内容：

复测结果：

项目负责人：

年 月 日
记录人：

年 月 日

隐蔽工程检查验收记录 津资K-J5-1
工程名称

施工单位

隐蔽项目部位

分包单位

图 号

检查日期

隐

蔽

内

容

施工单位检查结果

项目负责人：

年 月 日
分包单位检查结果

项目负责人：

年 月 日
监理（建设）单位验收结论

监理单位工程师：
（建设单位项目专业负责人）
年 月 日

基坑（槽）工程施工验收记录 津资K-J8-1
工程名称

天津娃哈哈宏振饮料有限公司新建
厂区及附属工程A标段新建公共用房
施工单位
浙江通达建设集团有限公司
部 位

基础基坑槽
验槽依据
设计图纸结构-4，岩土勘察报告
放坡比例

1：0.5，根据土质适度放坡
验收时间

序号

检查内容
检查结果
1

位置及几何尺寸
长132.4m×宽36.04m
2
槽底标高

基底大沽高程6.418，相对标高-2.100
3
土质情况

3a粘土，新近冲击层，第一亚层
4
地下水情况

槽底在底下水位上1m
5
槽底是否有异物情况

槽底无异物
6
排降水方式

设盲沟，集水井用水泵排水
7
支护位移情况

/
附基坑（槽）平面、剖面示意图

G
A
25
1
1
25
132.4m
132.4m
新建公共用房
36.04m
大沽6.418（-2.100）
自然土层
大沽高程7.6（-0.918）
盲沟深1m
宽1m

建设单位验收结论

项目专业负责人：

年 月 日
设计单位验收结论

项目专业负责人：

年 月 日
勘察单位检查结果

项目专业负责人：

年 月 日
施工单位检查结果

项目专业负责人：

年 月 日
监理单位验收结论

项目专业负责人：

年 月 日
工程定位测量、放线、水准点引测纪录 津资K-J2-1
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段倒班楼1
施工单位
浙江通达建设集团有限公司
依据
建设单位提供控制点
及施工总平面图
仪器型号
水准仪DS3200
全站仪 KTS—442R
设计标高
大沽高程8.818m为±0.000
水准点位置
甲方提供大沽高程8.518m
62.4m
Ⅲ
定位测量示意图
E
E
Ⅳ

18.4m

18.4m

。

Ⅰ
A
Ⅱ
A

62.4m
1
9

结论：依据建设单位提供现场控制点及坐标，定位测量放线符合设计及施工规范要求

水准点引测示意图
建设单位提供水准点原点标高为大沽高程8.518m

大门口（A）点
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段

工程±0.000为大沽高程8.818m

结论：依据建设单位提供水准点引点位置引测，符合设计及施工规范要求
建设单位

项目专业负责人：

年 月 日
施工单位

项目专业负责人：

年 月 日
监理单位

监理工程师：

年 月 日
测量人：

复测人：

年 月 日

工程定位测量、放线、水准点引测经过纪录津资K-J2-2
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段倒班楼1
施工单位
浙江通达建设集团有限公司
工程地点
天津市武清区豆张庄乡
记录内容：
定位测量、放线
Ⅰ、Ⅱ点由建设单位委托测绘院施放。依据建设单位提供各点
一、 我方将全站仪立于Ⅰ点，后视Ⅱ点，经测量Ⅰ---Ⅱ距离为62.4 m与设计图纸相符合。

转取角度900 见Ⅳ点，经测量Ⅰ----Ⅳ距离为18.4m，与设计图纸相符合。

二、 将全站仪立于Ⅱ点，后视Ⅰ点，经测量Ⅰ---Ⅱ距离为62.4m与设计图纸相符合。
转取角度900 见Ⅲ点，经测量Ⅱ----Ⅲ距离为18.4m，与设计图纸相符合。
三、 根据建设单位提供桩位图计算出各桩的距离和角度。进行桩位施放。

二、本工程±0.000为大沽高程±8.818m。水准点引测过程：
将水准仪位于施工现场104国道路边，看参照点甲方提供104国道路边大沽高程8.518m，引测至现场大门口墙上大沽标高8.818m，引测点数值确切无误，即为本工程±0.000标高控制点，符合规范要求。

项目负责人：

年 月 日
记录人：

2011年8月8日

工程定位测量、放线、水准点引测纪录 津资K-J2-1
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段倒新建公共用房
施工单位
浙江通达建设集团有限公司
依据
建设单位提供控制点
及施工总平面图
仪器型号
水准仪DS3200
全站仪 KTS—442R
设计标高
大沽高程8.818m为±0.000
水准点位置
甲方提供大沽高程8.518m
1
25
132.4m
定位测量示意图
Ⅲ
Ⅳ

G
G

36.04m

36.04m
。

Ⅱ
Ⅰ
A
A

132.4m

25
1

结论：依据建设单位提供现场控制点及坐标，定位测量放线符合设计及施工规范要求

水准点引测示意图
建设单位提供水准点原点标高为大沽高程8.518m

大门口（A）点
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段

工程±0.000为大沽高程8.818m

结论：依据建设单位提供水准点引点位置引测，符合设计及施工规范要求
建设单位

项目专业负责人：

年 月 日
施工单位

项目专业负责人：

年 月 日
监理单位

监理工程师：

年 月 日
测量人：

复测人：

年 月 日

工程定位测量、放线、水准点引测经过纪录 津资K-J2-2
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段新建公共用房
施工单位
浙江通达建设集团有限公司
工程地点
天津市武清区豆张庄乡
记录内容：
定位测量、放线
Ⅰ、Ⅱ点由建设单位委托测绘院施放。依据建设单位提供各点
三、 我方将全站仪立于Ⅰ点，后视Ⅱ点，经测量Ⅰ---Ⅱ距离为62.4 m与设计图纸相符合。

转取角度900 见Ⅳ点，经测量Ⅰ----Ⅳ距离为18.4m，与设计图纸相符合。

四、 将全站仪立于Ⅱ点，后视Ⅰ点，经测量Ⅰ---Ⅱ距离为62.4m与设计图纸相符合。
转取角度900 见Ⅲ点，经测量Ⅱ----Ⅲ距离为18.4m，与设计图纸相符合。
三、 根据建设单位提供桩位图计算出各桩的距离和角度。进行桩位施放。

二、本工程±0.000为大沽高程±8.818m。水准点引测过程：
将水准仪位于施工现场104国道路边，看参照点甲方提供104国道路边大沽高程8.518m，引测至现场大门口墙上大沽标高8.818m，引测点数值确切无误，即为本工程±0.000标高控制点，符合规范要求。

项目负责人：

年 月 日
记录人：

2011年8月8日

图纸会审、设计变更、洽商记录
津资K-1（通用）
工程名称
天津娃哈哈宏振饮料有限公司
新建厂区及附属工程A标段办公楼
施工单位
浙江通达建设集团有限公司
结构类型/
建筑面积
框架结构/3000.48m2
日 期
2011年8月15日

记录内容：

图纸会审

1、结-6中KZA详图注明标高为基础-5.150，但结合结-9中3/3剖面图并经过计算柱顶标高为4.75，请设计明确？
答：按结构详图为准，柱顶标高为4.75

建设单位：

项目负责人：
年 月 日
设计单位：

项目负责人：
年 月 日
施工单位：

项目专业负责人：
年 月 日
监理单位：

总监理工程师：
年 月 日

图纸会审、设计变更、洽商记录
津资K-1（通用）
工程名称
天津娃哈哈宏振饮料有限公司
新建厂区及附属工程A标段倒班楼1
施工单位
浙江通达建设集团有限公司
结构类型/
建筑面积
框架结构/6481.54m2
日 期
2011年8月15日

记录内容：

图纸会审
1、结-11中YP-2结构做法是否同YP-1，请设计明确？
答：是，但YP-2梁锚入两侧KZ内
2、结-12中3-4/DL14、L5无尺寸定位标示，请设计定位？
答：L14与D轴尺寸为2100，L5与4轴尺寸为1900
3、结-13中3a/3a结构做法是否同3/3？
答：详图3/3变为3/3（3a/3a）
4、结-11中窗台梁做法是否通用于所有窗底有凸线条部位？
答：位置详建施-23、25、26
5、补充说明：结-14中15E轴下方梁L8（10），右侧通至7、8轴间KL6，配筋同相邻梁，对应此段梁板支座负筋C10@200，伸出支座长度1100

建设单位：

项目负责人：
年 月 日
设计单位：

项目负责人：
年 月 日
施工单位：

项目专业负责人：
年 月 日
监理单位：

总监理工程师：
年 月 日

图纸会审、设计变更、洽商记录
津资K-1（通用）
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段新建公共用房
施工单位
浙江通达建设集团有限公司
结构类型/
建筑面积
框架结构/4471.74m2
日 期
2011年8月15日

记录内容：

图纸会审
1、图中窗上口标高为6.30而根据结构-04图中QL上口标高为2.20（4.40）QL上口标高是否可以根据实际情况调整？
可以，但至少保证有两道以上QL
2、结-3中6-17/A-G轴中排水沟无尺寸标示及定位，请设计明确？
排水沟宽度为500，定位尺寸以电子图定位为准其他同与此问题的以此类推
3、结-4中17-18/E-G轴地梁为CTL1与轴线无尺寸标示，请设计明确？
位置以墙中线居中，以18轴往17轴方向480，往19轴方向120

建设单位意见：

项目负责人：
年 月 日
设计单位意见：

项目负责人：
年 月 日
施工单位意见：

项目专业负责人：
年 月 日
监理单位意见：

总监理工程师：
年 月 日

图纸会审、设计变更、洽商记录
津资K-1（通用）
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段门卫及消防泵房
施工单位
浙江通达建设集团有限公司
结构类型/
建筑面积
框架结构/259.41m2
日 期
2011年8月15日

记录内容：

图纸会审
1、结-3中C/1-3，2/A-C轴暗梁与集水井位置重叠，请设计调整位置？
集水井移至梁边

建设单位：

项目负责人：
年 月 日
设计单位：

项目负责人：
年 月 日
施工单位：

项目专业负责人：
年 月 日
监理单位：

总监理工程师：
年 月 日

图纸会审、设计变更、洽商记录
津资K-1（通用）
工程名称
天津娃哈哈宏振饮料有限公司
新建厂区及附属工程A标段倒班楼2
施工单位
浙江通达建设集团有限公司
结构类型/
建筑面积
框架结构/2454.45m2
日 期
2011年8月15日

记录内容：

图纸会审
1、图中窗上口标高为6.30而根据结构-04图中QL上口标高为2.20（4.40）QL上口标高是否可以根据实际情况调整？
可以，但至少保证有两道以上QL

建设单位：

项目负责人：
年 月 日
设计单位：

项目负责人：
年 月 日
施工单位：

项目专业负责人：
年 月 日
监理单位：

总监理工程师：
年 月 日
图纸会审、设计变更、洽商记录
津资K-1（通用）
工程名称
天津娃哈哈宏振饮料有限公司新建厂区及附属工程A标段新建水汽车间
施工单位
浙江通达建设集团有限公司
结构类型/
建筑面积
框架结构/3000.48m2
日 期
2011年8月15日

记录内容：

图纸会审
1、图中窗上口标高为6.30而根据结构-04图中QL上口标高为2.20（4.40）QL上口标高是否可以根据实际情况调整？
可以，但至少保证有两道以上QL

建设单位：

项目负责人：
年 月 日
设计单位：

项目负责人：
年 月 日
施工单位：

项目专业负责人：
年 月 日
监理单位：

总监理工程师：
年 月 日
