便携式甲烷报警仪使用管理与维修操作规程.doc

便携式甲烷报警仪使用管理与修理操作规程

小型数字式甲烷检定器是检测井下沼气〔CH4〕的精密电子仪器，由于其原理及结构比较复杂，对使用管理与修理要求较高，必须做到精心使用，定期标校修理，保证仪器的完好和检测结果准确无误。
　　一、使用人员操作规程
　　1、仪器使用人员必须经过培训，掌握一定的瓦斯检测基本知识，懂得仪器的基本原理、结构、使用方法和注意事项，经考试合格，方可持证上岗。
　　2、领取仪器后必须检查仪器是否完好，需要检查的有以下内容：
　　〔1〕充电是否充足。打开仪器开关，看液晶有无欠压指示；
　　〔2〕检查仪器准确度。看数码显示是否在零位或在同意误差的范围内；
　　〔3〕整机外壳是否有破裂，手提带是否牢固、可靠，后盖四周是否盖严密，螺钉有无缺失或松动。
　　经上述检查确证完好后方可携带入井。如发现问题，交回管理人员处理，处理完毕后，方可携带入井，否则，会导致检查气体数据失真，带来气体事故的隐患。

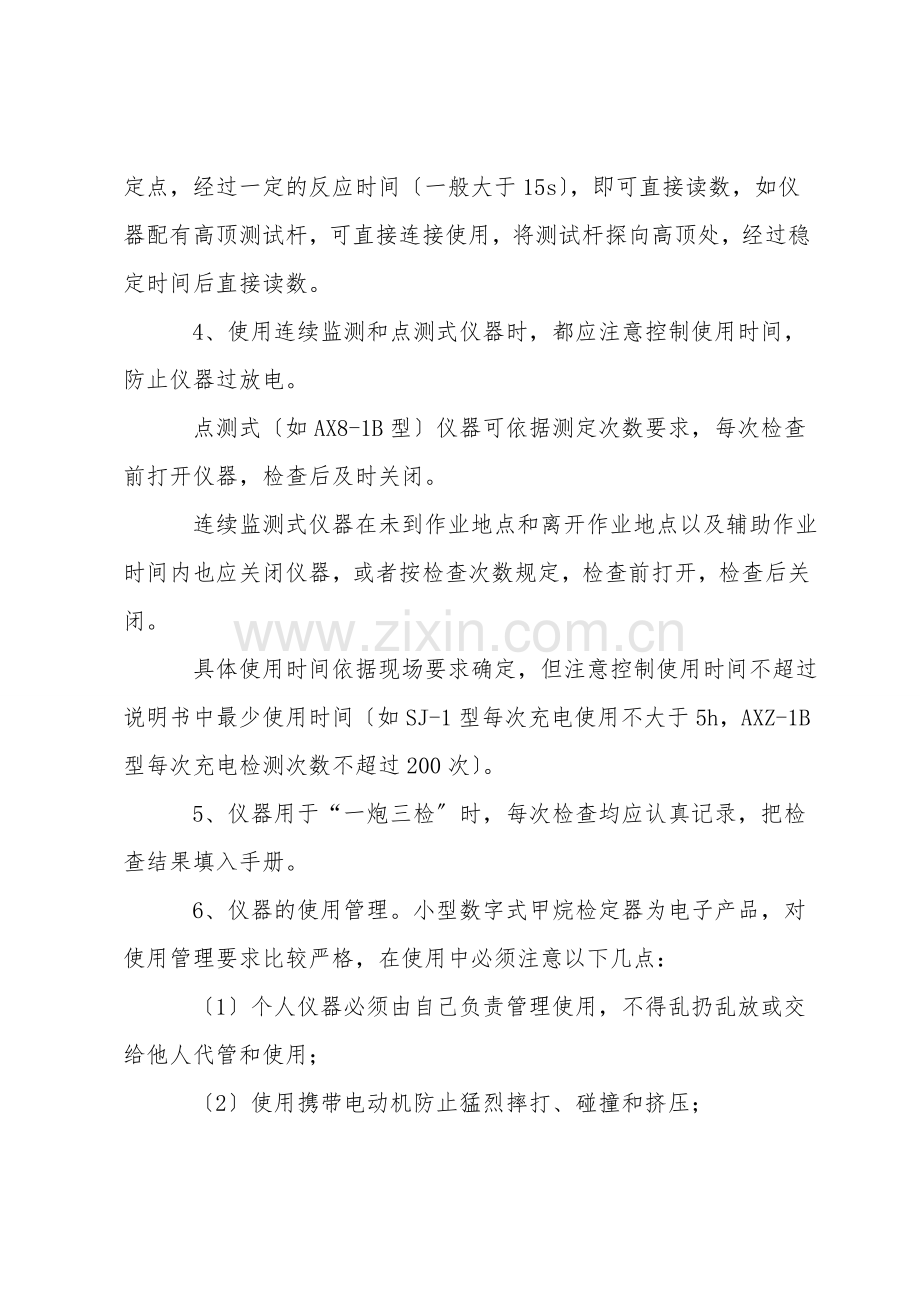

　　3、现场使用测定。在待测地点打开仪器开关，将仪器举至测定点，经过一定的反应时间〔一般大于15s〕，即可直接读数，如仪器配有高顶测试杆，可直接连接使用，将测试杆探向高顶处，经过稳定时间后直接读数。
　　4、使用连续监测和点测式仪器时，都应注意控制使用时间，防止仪器过放电。
　　点测式〔如AX8-1B型〕仪器可依据测定次数要求，每次检查前打开仪器，检查后及时关闭。
　　连续监测式仪器在未到作业地点和离开作业地点以及辅助作业时间内也应关闭仪器，或者按检查次数规定，检查前打开，检查后关闭。
　　具体使用时间依据现场要求确定，但注意控制使用时间不超过说明书中最少使用时间〔如SJ-1型每次充电使用不大于5h，AXZ-1B型每次充电检测次数不超过200次〕。
　　5、仪器用于“一炮三检〞时，每次检查均应认真记录，把检查结果填入手册。
　　6、仪器的使用管理。小型数字式甲烷检定器为电子产品，对使用管理要求比较严格，在使用中必须注意以下几点：
　　〔1〕个人仪器必须由自己负责管理使用，不得乱扔乱放或交给他人代管和使用；
　　〔2〕使用携带电动机防止猛烈摔打、碰撞和挤压；
　　〔3〕坚持仪器清洁，注意防止泥水和粉尘弄脏仪器，尤其注意传感器部分的清洁；
　　〔4〕仪器的外部调节电位器〔调零电位器和准确度调节电位器〕不能由个人随意调节，ST-1型仪器的传感器不许随便拧动；
　　〔5〕仪器在使用过程中出现故障，如无显示笔划不全等，不得用力晃动、磕打，应关闭仪器，待上井后向管理人员说明状况，进行修理；
　　〔6〕禁止在井下打开仪器或进行修理调试。
　　7、本仪器具有超限报警功能，假设出现报警时，必须按规定停止用电钻打眼和放炮，假设采掘工作面甲烷浓度达到1.5%时，必须采用措施，进行处理。
　　8、本规程使用部分仅限于小型数字式甲烷检定器的使用操作，有关瓦斯检查的具体操作要求见《瓦斯检查员安全技术操作规程》。
　　二、管理人员操作规程
　　1、仪器的管理人员必须经过专门培训，具备一定的无线电知识，熟悉仪器的原理、结构、管理方法等，经考试合格方能上岗。
　　2、仪器管理人员的职责是：负责仪器的收发，充电，检查仪器是否完好，按仪器说明书要求定期标校。
　　3、负责建立填写仪器台账，内容包括：仪器型号、编号、出厂时间、使用时间、使用人员姓名等。每台仪器都要编号上架。
　　4、仪器发放前和收回时都必须进行必要的检查，内容有：
　　〔1〕外观检查。检查外壳是否损坏，螺丝是否齐全，有无松动，后盖是否合严。
　　〔2〕检查仪器是否工作正常，打开仪器开关，看液晶显示数字是否在零位或在同意误差范围内，如不在零位或同意误差范围内，需调整零位电位或同意误差范围；
　　〔3〕发放时除上述检查外，还要检查是否欠压。
　　5、仪器必须按说明书要求进行定期标校。SJ-1型的每周标校一次，AXZ-1B型每月标校一次。
　　〔1〕标校方法：用2%的标准甲烷气样，通过流量计注入探头村校孔，通过探头的流量按说明书规定，通过流量计流量控制。SJ-1型的流量按说明书规定，通过流量计流量控制在160mL/min。按下电流开关，待15s以上稳定时间后，看液晶显示数字是否与气样甲烷含量相等。如有误差，可通过精度调节电位器进行调节，使显示数字进行上述程序，反复3—6次，通过标校调节而达不到精度要求的交专职修理人员打开仪器进行调试；
　　〔2〕标校时，要用光学瓦检仪核查标准甲烷气样含量；
　　〔3〕建立仪器标校记录，每次标校都要进行登记，并依据管理仪器总台数和使用班次，排好标校时间计划。
　　6、标准气样的使用、保管与修理：
　　〔1〕使用气样钢瓶时，首先卸下钢瓶封口螺帽，旋上带有快速接头的调节器，打开气瓶开关，旋上流量计接头，调节至需要流量。
　　如需用球胆取气样时，球胆抽取气样前，必须对球胆抽真空或用少量气样清洗1-2次，排除球胆内的其它气体。
　　当校验或取气完毕后，马上关闭气瓶开关，放掉减压器中剩余气体，然后卸下调节器，同时钢瓶开关必须旋上封口螺帽，防止气样渗漏；
　　〔2〕气样的保管与维护：
　　①、气样钢瓶属高压容器类，严禁猛烈撞击和日光下爆晒；

②、产品应放置在通风干燥室
内，并无腐蚀性物品存在；
　　③、气样钢瓶勿与氧气钢瓶待助燃性气体混放在一起；
　　④、气样钢瓶开头必须旋紧，并旋上封口螺帽，防止渗漏；
　　⑤、标准气瓶要定期进行压力试验；
　　⑥、气样使用完毕后，有的部分必须擦拭干净，防止灰土尘粉落入，影响气流畅通。
　　7、管理人员必须执行交接班制度，把当班未完成的工作向接班人交代清楚。
　　三、修理人员的操作规程
　　1、仪器的修理人员必须具备一定的无线电修理知识，经过专门的技术培训，懂得仪器的工作原理、构造、组成仪器的各元件作用、仪器常出现的故障及处理等。经考试合格者，才能从事修理工作。
　　2、修理人员的职责：负责仪器的调试，故障仪器的修理，指导管理人员的工作，协同有关人员搞好对管理和使用人员的培训。
　　3、修理高度工作必须对照原理图和线路图及说明书进行。
　　4、修理调试工作必须在工作台上进行，修理前要做好一切准备工作，其中包括稳压电源、万用表、小型工具和酒精、脱脂棉、松香等仪器和物品的准备。
　　5、打开仪器，启开后盖及取出电路板时动作要轻，以免碰坏元件或拉断线路，从事修理前，用酒精棉球擦洗电路板及各元件，清除粉尘等脏物，然后进行修理工作，拆装的元件要摆放整齐或放入专用器皿，以免丢失。
　　6、熟练掌握多功能稳压电源和万用表的使用方法，特别注意使用档次，要使用万用表的使用量程在于所测电压的范围，防止烧坏万用表。
　　7、为避免瞬时电压损坏元件，拆装线路板或元件时，必须注意首先切断电源。
　　8、使用MOS时必须防止静电感应，拆装器件时烙铁要接地，切断电源，测量仪器也应优良接地，如SJ-1型仪器中的门电路C660件。
　　9、在修理改换对焊接管脚顺序有要求的元件时，要注意焊接顺序，以免损坏元件，如SJ-1型仪器的场效应管时，必须在烙铁停电的状况下，先焊S极、D极，最后焊G极。
　　10、仪器常见故障处理。仪器常出现故障需对照原理图、线路板图和使用说明书进行处理，常见故障有：
　　〔1〕液晶显示，可能有电源断线或开关接触不良，电源电压过低；A/D转换器或液晶卡座接触不良，可依据查得原因，焊接断线或修理开关，插牢A/D转换器或液晶卡座；
　　〔2〕开机显示笔划不全，可能原因有液晶〔数码管〕接触不良或由于激烈碰撞位移等，可重新对正插接好，如仍然不行，可改换液晶块〔数码管〕。
　　〔3〕仪器超差，桥路稳压电路有问题或输出线开路；仪器使用时间长的，也可能是黑白元件，黑白元件要成对改换，换后要进行重新调试。
　　稳压电路的检查，SJ-1型仪器主要测试场效应管、时基电路、运算扩大器等，其它型号可依据说明书测试稳压调整管和稳压基准管等相应元件。
　　〔4〕通甲烷气样无信号输出或信号过弱，原因可能是工作电压太低，热催化元件〔黑白无件〕老化，隔爆罩透气性差，可检查稳压电路，改换黑白元件，清洗隔爆罩。
　　清洗隔爆罩时，拆下隔爆罩，用汽油清洗干净，使其透气性优良。注意在拆装时切勿碰伤防爆面。
　　〔5〕声光报警故障，仪器所通过气样达到报警浓度不报警时，可能是报警扩大器〔三极管〕损坏，发光二极管和电感圈有问题，可依据查得原因改换元件。
　　不到报警含量报警时，可通过调整报警的电位器进行调整。
　　〔6〕镉镍电池不能充电，原因可能是充电器了现故障或电池放过电〔SJ-1型使用电池组，如电压低于4V则充不上电〕。处理可检查充电器线路，查有无输出，改换电池组。
　　改换电池必须使用生产厂家生产的符合防爆要求的产品，严禁代用。
　　11、每台仪器都必须建立修理记录，修理后进行登记，记录主要内容有：型号、编号、使用人员姓名、出厂和初始使用时间、出现故障原因、改换和调整了哪些元悠扬等。
　　12、有以下状况之一者时不准发放使用。
　　〔1〕无上岗证者；
　　〔2〕不完好者；
　　〔3〕电压不够时；
　　〔4〕未经标校时。
　　13、“一炮三检〞试行工作由安通队负责全面管理和实施工作。
　　〔1〕制订如下对内和对采掘开的管理考核办法
　　①、检测仪和手册的领退登记考核办法 。
　　②、三对口和兼职瓦斯检查签字的考核办法
　　③、检定仪的充电、修理、标校及其完好率的考核办法
　　④、提出瓦斯牌板和报表的制作方案
　　⑤、提出增设仪器的申请报告
　　〔2〕对"一炮三检"试行工作负费收集状况(色括瓦检仪质量)，总结经验，不断推动。
　　14、关于具体问题的考核规定
　　〔1〕兼职瓦斯检查员，凡不执行"一炮三检"四项具体规定者，一律按违章细则规定进行罚款。
　　〔2〕漏检、作假者，专职瓦斯检查员开除矿籍，兼职瓦斯检查员记大过。
　　〔3〕损坏丢失仪器者，按原份1OO%赔偿。
　　四、其它事项
　　1、使用人员经上述检查确认完好后方可携带入井。如发现问题，交回管理人员处理，处理完毕后，方可携带入井。
　　2、仪器的管理、修理人员要强化对仪器的保养和修理，严禁无电、电量不够和有问题的仪器入井，否则将会导致气体事故。
　　3、仪器要及时送检，严禁不合格的仪器入井，以免带来“一通三防〞事故。
